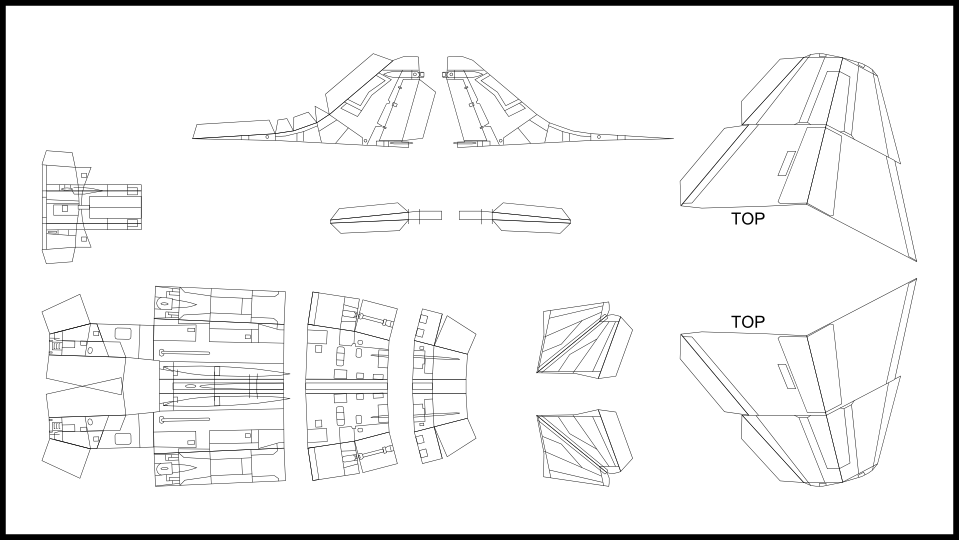

Le plan vient de ce site.

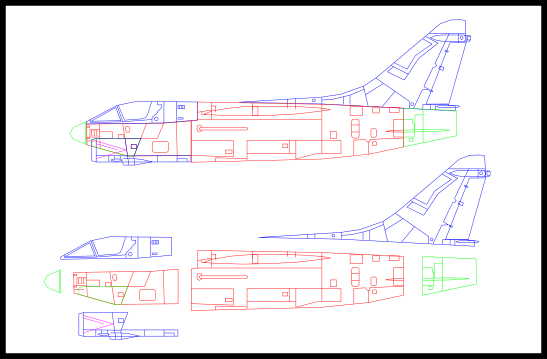

Le profil et une version éclatée.
Oups, pardon, ça c'était la découpe initiale. Entretemps, c'est devenu ça :

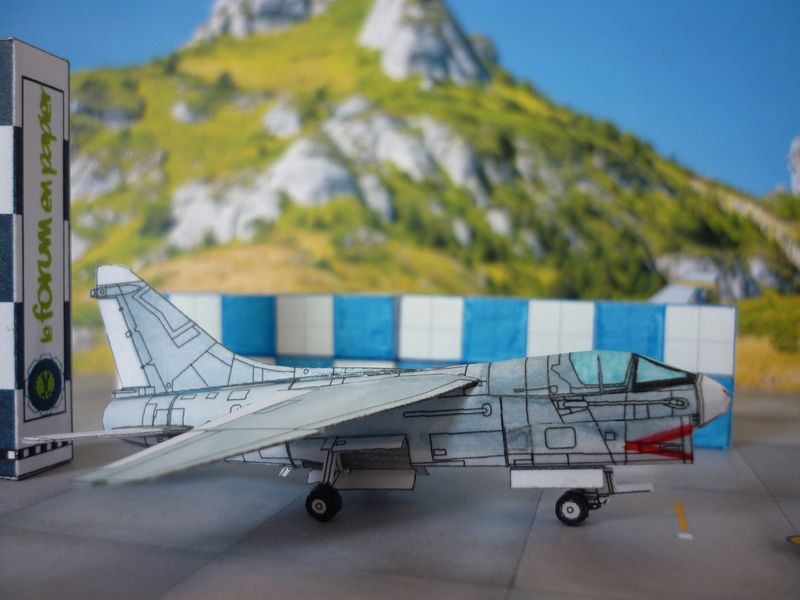

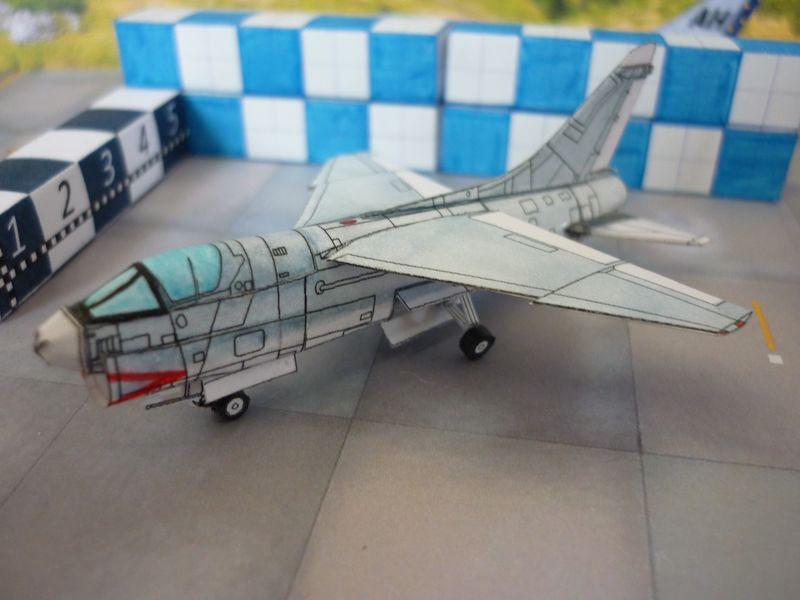

L'état actuel du projet (très brut de décoffrage) avec un certain nombre de pièces pas encore conçues.

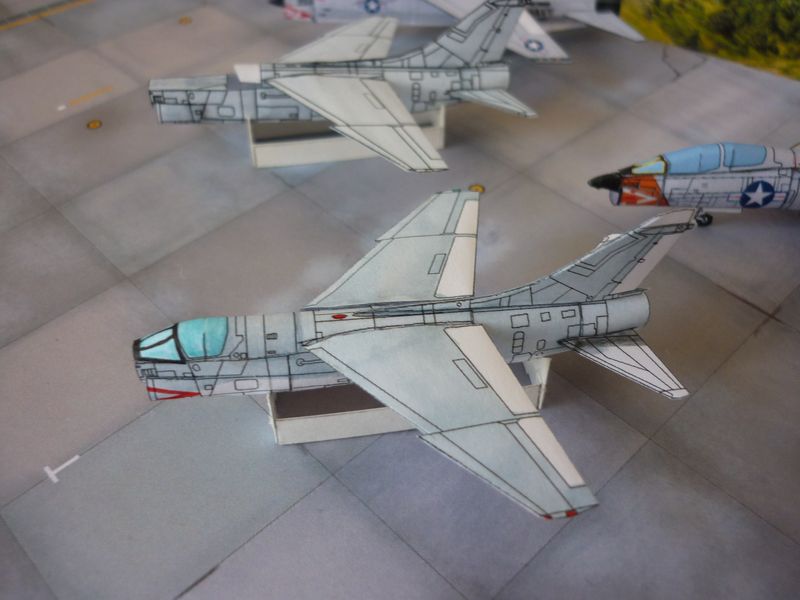

Le euh... démonstrateur terminé à 20:30 et entouré de ses cousins Crusader.

Superbe début ...
Même si je suit pas tres présent en ce moment , je fait une
petite visite de temps à autre .

Vue que j'aime bien ce modèle .... je vais passé plus souvent

Trac

Merci trac! Ca fait longtemps qu'on n'a pas vu de nouveau montage de ta part.

Reprise aujourd'hui.

D'abord, un petit changement au niveau du menton.
J'ai aussi réduit l'épaisseur des traits (0,05 mm au lieu de 0,075 sur le proto #1) et un peu nettoyé le dessus du fuselage par rapport au 1er proto.

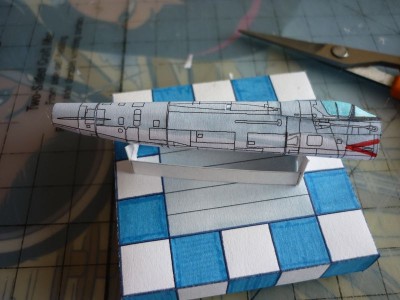

Ensuite montage d'un deuxième proto. Voici le fuselage avec sa verrière !
Le menton n'est pas encore tout à fait mis en forme.

Je vois déjà 2 modifs à faire :
- élargir un peu la base du pare brise
- transférer certaines lignes de structure du fuselage vers le menton (oups!)

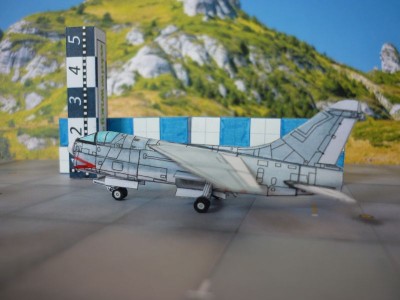

Suite des photos.
Autres modifs à faire :
- élargir un peu l'épaule de l'aile sur l'extrados.
- retailler un peu l'emplanture de cette même aile mais côté intrados
- nettoyer le dessous du fuselage
- vérifier la "gravure" du côté des trappes du train principal

Suite des travaux :
- nez
- trappes de train
- train d'atterrissage
- remanier peut-être la dérive. Son pied m'enquiquine lorsqu'il faut joindre les deux moitiés + j'ai toujours un petit jour entre celle-ci et le fuselage.
- faire une tuyère même si elle ne dépassera pas du fuselage

Bravo Cafecomics, c'est une belle réalisation de plan et de montage !

Bonne suite et bonne soirée, Michel

Merci Michel.

Petit making of de la verrière... qui a besoin de légères corrections de toutes façons. La version finale est en noir.

Joli, beau projet qui prend bien forme !

Merci, Dephasus.

Nouvelles pièces :
Immédiatement testées.
Nez trop gros, à revoir ce qui implique de modifier légèrement l'avant du fuselage.

Raccourcir aussi la jambe du train avant. L'avion est trop cabré à mon goût.

Pylones ajoutés sous la voilure.

Si tu allonge le nez d'un "poil", il paraîtra moins gros ?

Bonne suite et bravo pour ce montage, Michel

Tu es la 2ème personne qui me suggère d'allonger le nez.

Je pense plutôt qu'il faut que je réduise la largeur des faces supérieures et inférieures du fuselage. Ce qui est rigolo parce que c'est ce que j'avais fait sur le démonstrateur initial (j'avais supprimé presque 1 mm au découpage). Il va peut-être reprendre du service pour tester un nouveau nez.

Quelle sont les différences entre un "mod 2" et un "mod 1" ? La plus importante est un fuselage élargi de 1 mm entre en gros le bord de fuite de l'aile et la tuyère. Le nez a également été revu. D'autres détails ont été modifiés ici et là.

Deux petites photos du proto 3 au fuselage élargi.

1) Le fuselage terminé avant la pose des ailes (qui m'enquiquinent toujours).

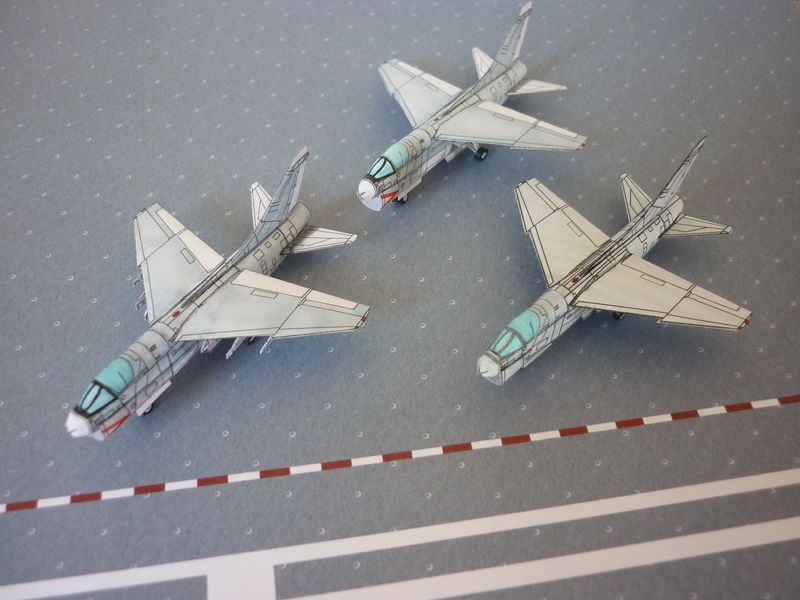

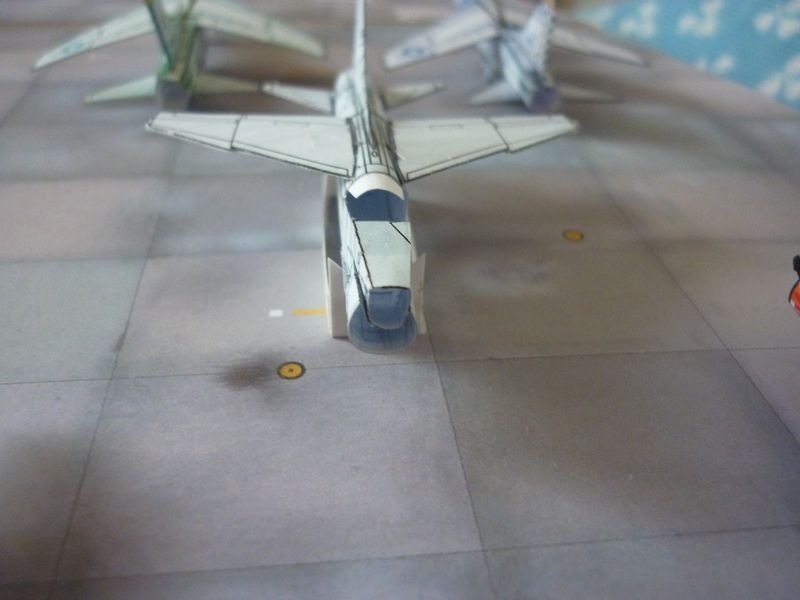

2) Les 3 protos ensemble. Le numéro 3 est derrière.

Quelle tenacité dans la mise au point ! Je suis loin d'avoir ton application !
