Piper Pawee PA 25-235

Message par buzuc » dim. mai 20, 2007 5:05 pm

Ceci est une construction en image un peu particulière puisqu'elle constutie la notice de montage de mon pawnee.
Je vous demanderais de ne pas répondre avant la fin de mes messages. Merci
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

Message par buzuc » dim. mai 20, 2007 5:18 pm

1 - Le FUSELAGE

:arrow: Découper la pièce principale et marquer les plis déssinés en jaunes sur le verso de la pièce . Les plis marqués en vert doivent être marqués sur le recto.

:arrow: Voici le détail du pliage de la section avant :

:arrow: Et le fuselage terminé :

:!: Attention au collage à ne pas "vriller" le fuselage !
De plus, ne pas encoller la partie verticale arrière du fuselage, nous en aurons besoin pour l'empennage
Modifié en dernier par buzuc le lun. mai 21, 2007 11:17 am, modifié 2 fois.
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

La VERRIERE

Message par buzuc » dim. mai 20, 2007 5:26 pm

2 - La VERRIERE

:arrow: Marquer tous les plis sauf les "dents situées sur le devant, elles vont servir à faire la liaison avec le fuselage.

Le résultat final :

Ne pas s'inquiéter du trou en haut, nous allons le boucher tout de suite :
:arrow: Utiliser le phare pour combler le trou comme ceci :

:arrow:
Assembler la verrière sur le fuselage en glissant les "dents" de l'avant préalablement encollées sous le fuselage:
Modifié en dernier par buzuc le dim. mai 20, 2007 5:46 pm, modifié 2 fois.
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

Le NEZ

Message par buzuc » dim. mai 20, 2007 5:35 pm

3 - Le NEZ

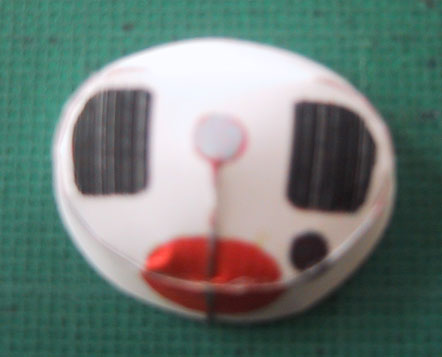

:arrow: Découper le nez et inciser selon la ligne rouge sur la photo ci-dessous:

:arrow: Coller la languette du milieu pour que le nez prenne son galbe :

:arrow: Coller l'entourage pour obtenir ceci :

:arrow: Nous pouvons maintenant monter le nez sur le fuselage :

:!: Attention à bien aligner le nez avec le fuselage !
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

FUSELAGE ARRIERE

Message par buzuc » lun. mai 21, 2007 9:42 am

4 - FUSELAGE ARRIERE

Rien de bien particulier, il suffit de marquer les plis et de mettre en place
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

EMPENNAGE

Message par buzuc » lun. mai 21, 2007 11:15 am

5 - EMPENNAGE

:arrow: Plier le stabilisateur horizontal avant de le découper comme ceci :

:arrow: Une fois la colle bien sèche, découper ce stabilisateur et le coller en place :

:arrow: Répéter le processus pour la gouverne de direction :

:arrow: Coller dessus la partie avant de l'empennage comme ceci :

:!: Attention, ne pas coller jusqu'à la partie avant, il faut la mettre en forme pour qu'elle corresponde au fuselage.

:arrow: Coller le tout en place :
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

Les AILES

Message par buzuc » lun. mai 21, 2007 11:36 am

6 - Les AILES

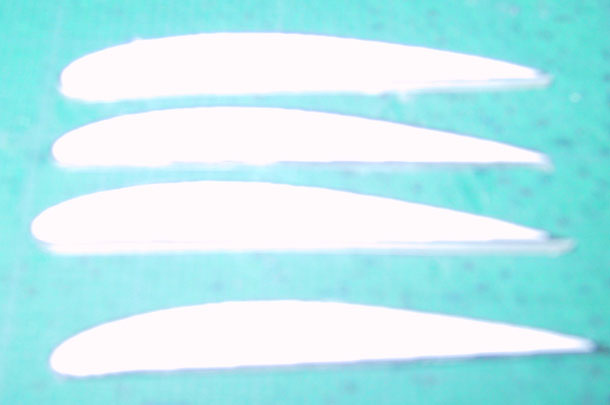

:arrow: Découper les nervures et les coller sur du carton un pe fort (2 à 3mm)

:arrow: Découper les ailes et coller le bout comme ceci :

:arrow: Coller les nervure à chaque bout d'aile.
:!: La nervure côté fuselage doit être légèrement inclinée pour respecter le dièdre de l'avion. Faire un essai en repliant l'aile avant de coller la nervure.
:!: L'autre nervure ne doit pas être collé au bout de l'aile mais le long du pliage !

Vous devriez avoir ceci :

:arrow: Replier et coller l'aile

:!: Faire bien attention à ne pas vriller l'aile lors du collage. Pour cela, coller le bord de fuite bien à plat sur le plan de travail.

Une fois que l'aile est bien formée et bien sèche, replier le bout de l'aile comme ceci :
Modifié en dernier par buzuc le lun. mai 21, 2007 3:22 pm, modifié 2 fois.
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

Haubans

Message par buzuc » lun. mai 21, 2007 2:49 pm

7 - Les HAUBANS

:arrow: Nous allons utiliser la même technique que pour les empennages :
D'abord on plie et on colle :

Et on découpe :
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

ASSEMBLAGE DES AILES

Message par buzuc » lun. mai 21, 2007 3:33 pm

8 - ASSEMBLAGE DES AILES

:arrow: Très simple : on encolle la nervure d'emplanture et on la présente sur le fuselage à l'endroit adéquat.

:arrow: Pour augmenter la solidité et parfaire la géométrie de l'avion, nous allons maintenant ajouter les haubans.

:arrow: Commencer par coller les deux haubans sur le fuselage comme ceci :

:arrow: Ensuite, une aile après l'autre, on colle les deux extrémités du haubans sur les emplacements matérialisés sur l'aile:

:idea: Il est possible de rattraper le dièdre en jouant sur le point de collage des haubans mais normalement tout devrait être bon.
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

9 - Les KARMANS

Message par buzuc » lun. mai 21, 2007 3:38 pm

9 - Les KARMANS

Pas facile mais une image valant mieux qu'un long discours...

:arrow: Galber les deux pièces comme ceci :

:arrow: Encoller les deux pièces et les positionner sur l'avant de l'aile et sous le fuselage :
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

10 - ROUES et HELICE

Message par buzuc » lun. mai 21, 2007 3:46 pm

10 - ROUES et HELICE

:arrow: Les roues :

Rien que du très classique pour l'assemblage:

Les miennes sont affreuses :shock: j'espère que vous ferez mieux.

:!: Il y a un débordement de la bande de reoulement : c'est normal :)

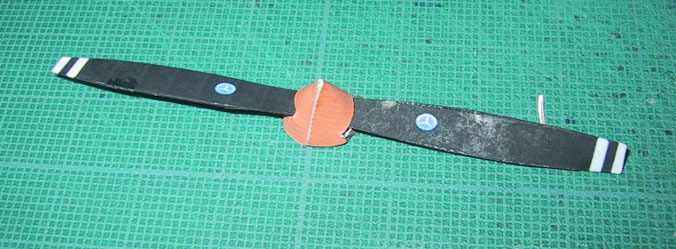

:arrow: L'hélice et son cône

Pour l'hélice, on prend la technique qui a fait ses pruves plus haut : on plie et on colle AVANT de découper !

Pour le cône, découpez le passage de l'hélice avant de plier le cône.
Un point de colle pour fixer le tout et voilà le résultat final :

Ne pas oublier bien sûr de tordre l'hélice pour plus de réalisme.

:idea: Il est un peu délicat de faire passer l'hélice dans les ouvertures du cône. On y arrive plus facilement en tordant le bout de l'hélice sur 5mm.
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

11 - PROTECTIONS DES HAUBANS

Message par buzuc » lun. mai 21, 2007 3:52 pm

11 - PROTECTIONS DES HAUBANS

Nous allons maintenant ajouter des détails su les haubans :

:arrow: Sur les ailes, découper les quatres formes blanches et les coller par dessus les attaches de haubans au milieu des ailes :

:arrow: Sur le fuselage, découper la bande noire et la coller pour qu'elle chevauche les deux attaches du fuselage:
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

12 - SORTIE AIR

Message par buzuc » mar. mai 22, 2007 11:34 am

12 - SORTIE AIR

:arrow: Découper la pièce blanche et la coller sous le fuselage.

Résultat :
400 maquettes en attente, 365 jours par an, je fais comment ?

Avatar du membre
buzuc
Fondateur
Fondateur
Messages : 1935
Enregistré le : mar. sept. 20, 2005 3:16 pm
Localisation : Saint-Nazaire (44) / Marseille (13)
A remercié : 471 fois
A été remercié : 179 fois
Contact :

13 - TRAIN D'ATTERRISSAGE

Message par buzuc » mar. mai 22, 2007 12:24 pm

13 - TRAIN D'ATTERRISSAGE

:arrow: Les jambes du train sont réalisées en fil électrique (le plus facile) mais une construction en papier est possible. A vous de tester :?

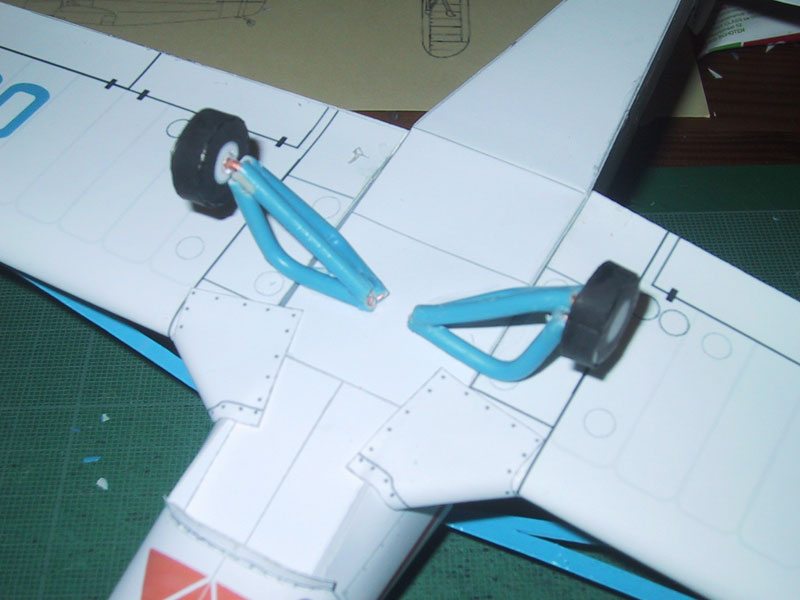

:arrow: Voici les dimensions et le positionnement des jambes :

:arrow: La réalisation finale avant le collage des roues :

:arrow: Et au final, vous devriez avoir ça :

:idea: J'ai tout collé à la super glue pour un peu plus de résistance.
