LE POU DU CIEL

Barback · Message par **Barback** » jeu. juil. 26, 2007 1:57 pm

En accord avec RENNESSON, j'ouvre une discution ici pour que tout le monde puisse échanger sur la construction du magnifique POU que nous à fait RENNESSON!
(une "plateforme d'échange" en quelque sorte)

Cette maquette est disponible sur le site de Pierreg.

RENNESSON a écrit :Attention quand même ce n'est pas une maquette pour débutant. Patience et soin sont les ingrédients indispensables pour une construction réussie. Mais après, quelle satisfaction!
Le but est qu'un maximum de modélistes aguerris se lancent dans sa construction et y éprouvent, bien entendu, du plaisir à le monter....et j'aurais encore plus de moelle pour vous concocter d'autres beaux avions français. Si le pou te branche, sache que le suivant (et les autres) est basé sur les mêmes critères cad un maximum de détails pour une maquette la plus réaliste possible...et toujours au 1/33. Ceci est mon credo!

ADISIAS.

Nous voila donc prévenu! Et à vos cutter!

Barback · Message par **Barback** » jeu. juil. 26, 2007 2:59 pm

Et voila le début des découpage en ce qui me concèrne:

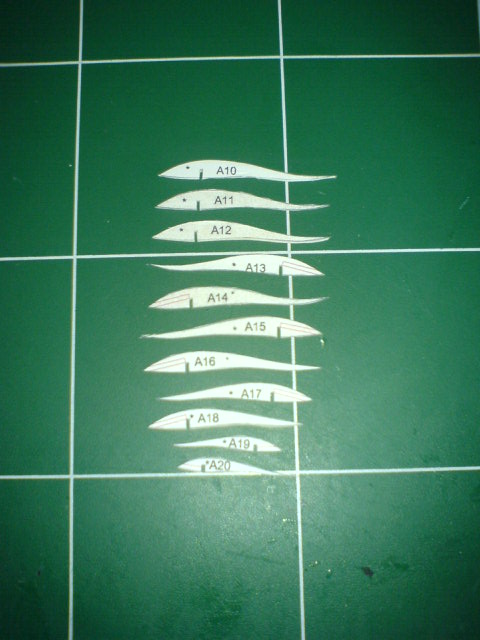

Les premières nervures:

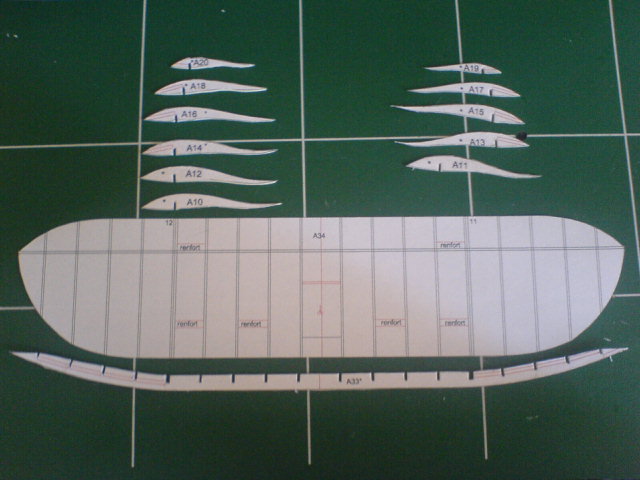

Longeron, nervures et gabarit:

Pour l'instant pas de gros problèmes, mais une petite question, quelle est la signification de ce sigle?

Message par **buzuc** » jeu. juil. 26, 2007 4:49 pm

Si c'est bien un ciseau, ça doit vouloir dire qu'il faut découper cette partie.

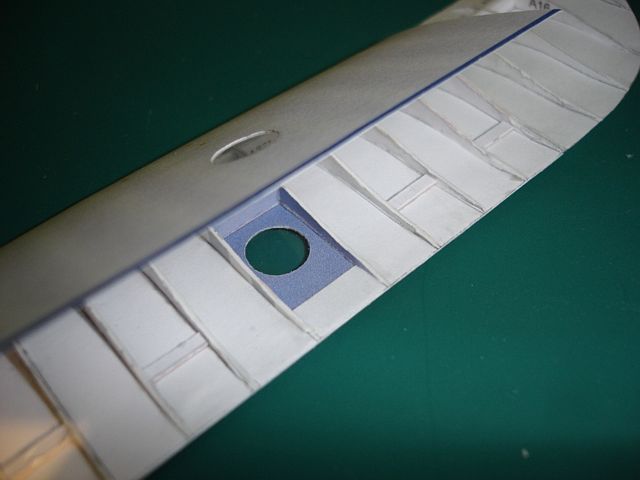

D'ailleurs, si tu regardes les photos de la chose voici ce que ça donne :

Barback · Message par **Barback** » jeu. juil. 26, 2007 4:59 pm

Ah oui en effet, c'est ça.
Je m'en doutais un peu mais j'avais pas vu l'image et j'imaginais qu'il fallait couper l'aile en deux c'est pour ça que le doute s'est insinué dans mon esprit.

Une bonne chose de clarifié, merci Buzuc!

Barback · Message par **Barback** » jeu. juil. 26, 2007 7:41 pm

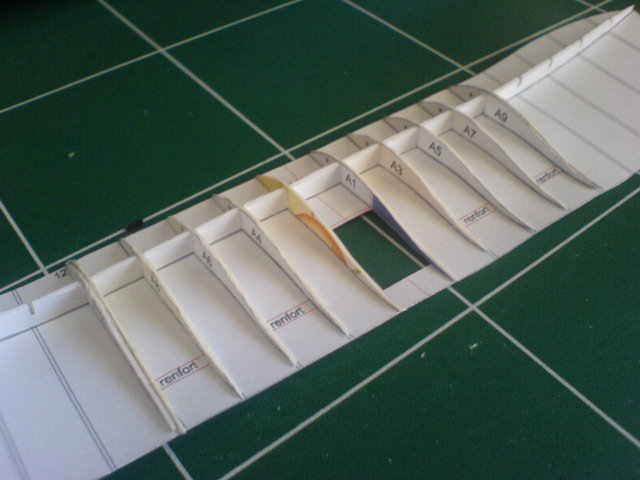

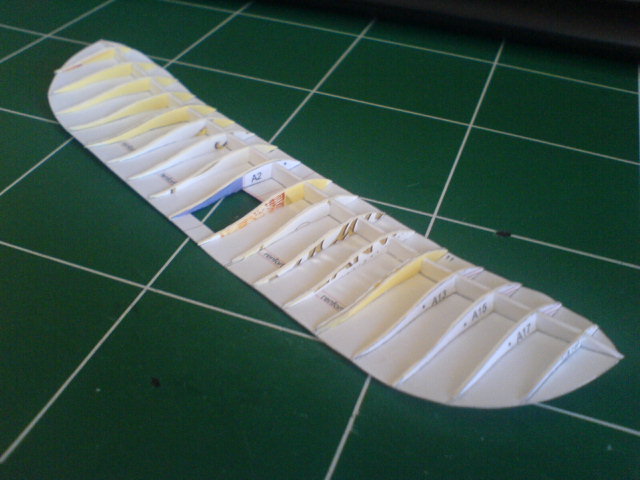

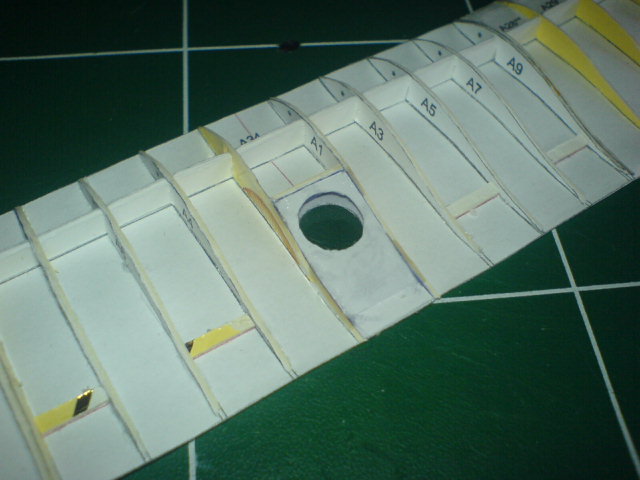

Hop la suite de l'aile avant:

RENNESSON · Message par **RENNESSON** » ven. juil. 27, 2007 8:31 am

Bonjour,

bon OK il est mal fait mon sigle! En fait il symbolise une paire de ciseaux! Partout ou tu le trouve, cet outil doit rentrer en action. Je note pour le prochain.

En tout les cas bon départ, je m'y revois!

Adisias

RENNESSON · Message par **RENNESSON** » ven. juil. 27, 2007 8:40 am

Aie, aie!

je suis admiratif devant ta construction car l'aile demande beaucoup de précisions dans le collage des nervures et du longeron. Ceci est incontournable pour la pose du revètement, tout doit être s'ajuster au poil....de mouche près! Veiller particulièrement à l'équerrage des nervures.

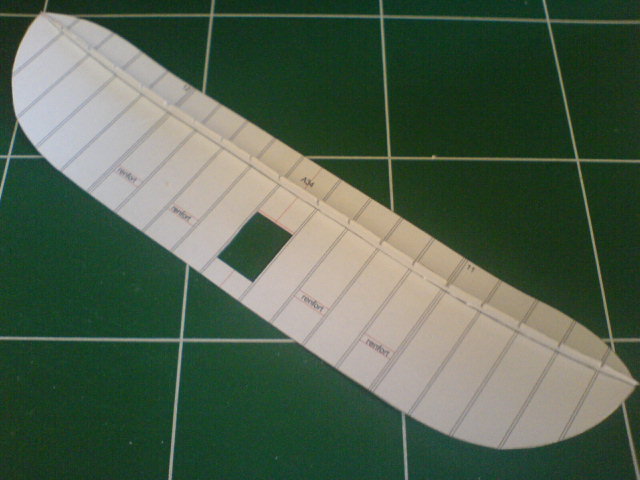

Par contre seul le hublot rond était à découper! Il n'y a aucune justification pour enlever le morceau complet. Ce n'est pas trop grave puisque ce n'est que sur "l'ame" de l'aile.

Ca c'est une des grosses difficultés à laquelle je me heurte moi-même encore. Je ne prends pas la peine d'étudier une maquette a fond avant de la monter....et je me fait piéger de temps en temps!

Adisias

RENNESSON · Message par **RENNESSON** » ven. juil. 27, 2007 8:55 am

Je reprends la plume encore un coup.

Pour ceux qui se lancent dans l'aventure de cette construction, vous vous doûtez bien que je suis en possession d'une doc photos du vrai assez importante. Donc, si cela intéresse certains, je peux la leur communiquer en totalité ou en partie.
Vous pouvez me contacter par la messagerie et nous conviendrons d'un moyen de vous faire parvenir cette doc (une adresse mail serait le plus simple si le nombre de photos est limité). Inonder cette rubrique de photos de l'original ne serait peu être pas du goût de Buzuc ou alors il faut que je sélectionne celles qui peuvent aider au fur et à mesure de l'avancement de la construction. A Buzuc de dire. J'ai pensé aussi à la galerie, mais celle-ci est destinée à stocker des photos de maquettes et non d'avions originaux.

Adisias

Barback · Message par **Barback** » ven. juil. 27, 2007 10:43 am

Aïe j'avais en effet pas capté que c'était juste un rond à découper, il aurait peut-être fallut le dessiner pour que ça "parle" plus.
Puis c'est la photo du site qui ma induit en erreur aussi

De toute manière ce n'est pas très grave je me débrouillerais.

Sinon je suis intéressé par les photos si ça ne te dérange pas, c'est toujours utile d'avoir un point de vue sur la "réalité"
(tu dois avoir mon mail en mp je te l'avais envoyer pour la planche 3

)

RENNESSON · Message par **RENNESSON** » ven. juil. 27, 2007 10:53 am

Autant pour moi. La photo avait été prise lors du montage d'une des premières versions, mais ceci ne porte pas à conséquence.

OK pour les photos. Je vais te faire une sélection ce week-end. Par contre, cela m'intéressera de savoir celles qui auront présenté un réel intéret pour toi. Cela me permettra de faire une sorte de "photo pack" pour ceux qui voudraient à leur tour se lancer dans l'aventure.

C'est ça de servir de cobaye!

Adisias.

Barback · Message par **Barback** » ven. juil. 27, 2007 10:54 am

Ok pas de problèmes

Message par **buzuc** » ven. juil. 27, 2007 11:05 am

Renesson, pour la documentation du pou tu peux utiliser la rubrique "inspiration, bases et croquis" .

RENNESSON · Message par **RENNESSON** » ven. juil. 27, 2007 11:31 am

OK BUZUC.

Je prépare un échantillonage de photos et je les mets dans cette rubrique.

Adisias

RENNESSON · Message par **RENNESSON** » ven. juil. 27, 2007 9:40 pm

Bonjour,

rendez vous à la rubrique "inspiration, bases et croquis" ou je vous ai mis quelques photos du modèle grandeur assez représentatives (mais au besoin j'en ai d'autres).

Adisias

Barback · Message par **Barback** » jeu. août 23, 2007 11:07 pm

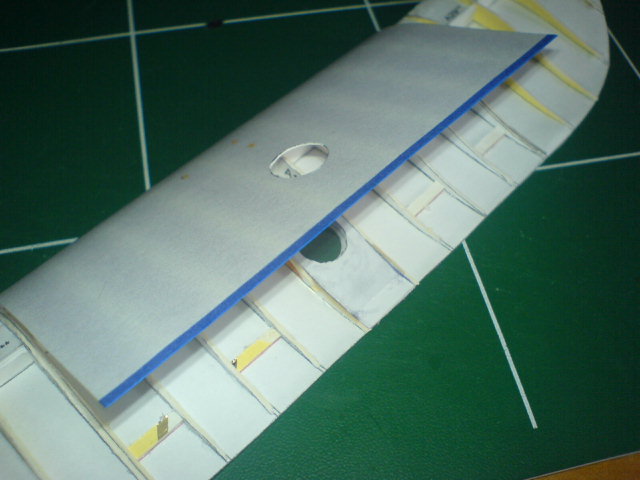

Me voilà de retour des vacances, la maquette n'a pas beaucoup avancé du coup, mais bon voici ce que j'ai fais avant de partir:

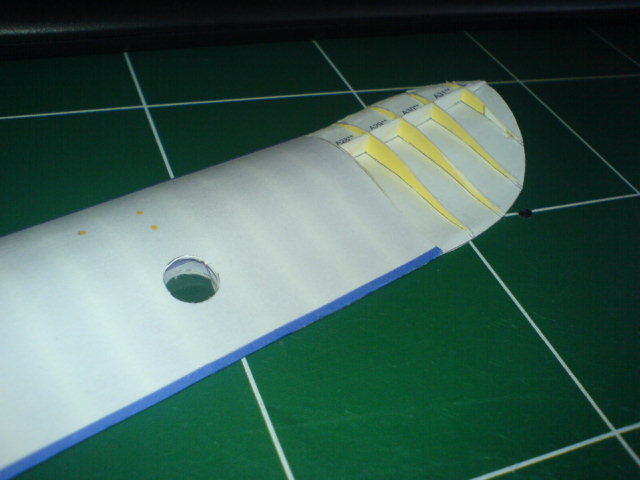

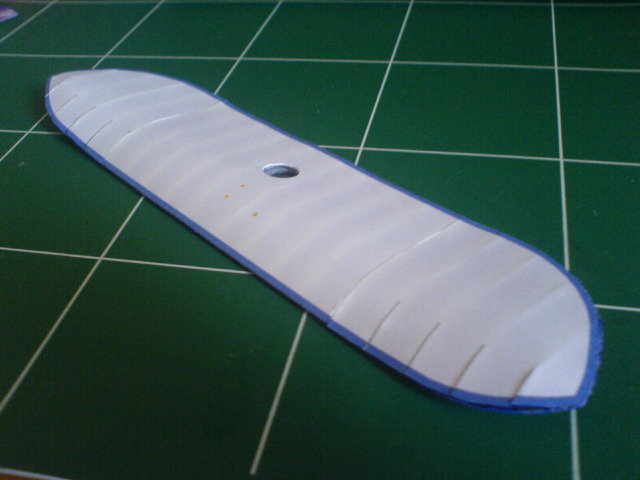

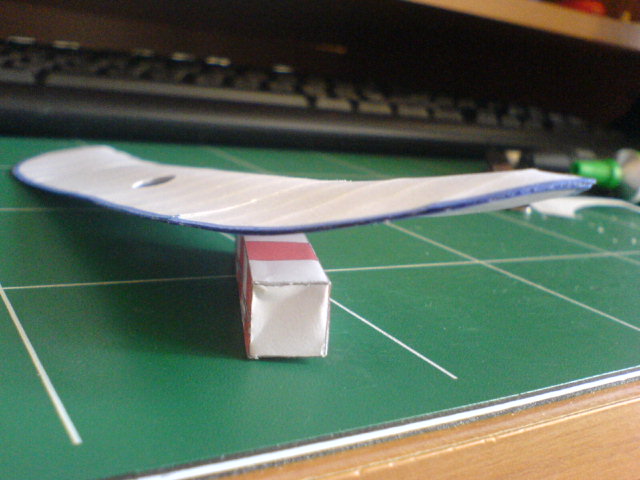

L'aile terminé avec les saumons...et je peux vous dire qu'il y a du challenge avec les raccords intrados/extrados

:
