Le canon de 120 mm long mod 1878 de Bange

Paul · Message par **Paul** » sam. oct. 18, 2008 10:17 am

Tien, Jeanma ? Tu te rase avec tes cahiers ?

Question rayons, sur les images et la doc que j'ai, ils ne sont pas ronds.
Mais c'est à peu près tout ce qu'on peut en dire.
On peut voir des rayons de section carrée aux extrémités et ovale au milieu.
On peut voir des gros rayons de section carrée.
On peut voir des gros moyeux et des petits...

Il a bien fallu que je choisisse. J'ai pris le plus simple à faire. Principalement parce que ce seront les premières roues charronnées que je dessine et que j'assemble.
C'est sur ce modèle que j'ai travaillé :

Mais peut-être que si je vois que c'est possible, je proposerai plusieurs types de roues.

En tout cas, plus j'avance dans ce bêta-montage, plus je me rends compte que l'échelle du 1/48e sera trop petite. Ou alors je devrai simplifier.
Pour info, le bêta modèle est au 1/24e.

Edwige · Message par **Edwige** » sam. oct. 18, 2008 11:44 am

J'imagine qu'à cette époque, les pièces genre roues n'étaient pas fabriquées en grande série, mais qu'on mettait à contribution tus les charrons du pays. D'où les différences entre les jeux de roues. Mais comme on disait en ce temps-la : tous les moyeux sont bons !

Paul · Message par **Paul** » sam. oct. 18, 2008 12:20 pm

Ben non, les roues ont bel et bien été fabriquées en série, parallèlement aux affûts et aux tubes.
En théorie, dans l'artillerie en France et depuis le 17è siècle, au sein d'un même système, les roues des canons, des caissons et des avant-trains sont exactement identiques, pour des raisons d'uniformisation et de standardisation.
On devait pouvoir monter les roues d'un avant-train sur un canon et inversement.

Cependant, pour ma part, je pense que les roues qui étaient en bois s'usaient vite.
Donc beaucoup de remplacements tout au long de la vie des canons. D'où les différences visibles sur les photos.

Maintenant, la configuration exacte des rayons n'était peut-être pas figée ?
Ce qui est certain, c'est que les roues devaient avoir le même diamètre, les moyeux devaient accepter les mêmes essieux.
Et manifestement, les rayons devaient être au nombre de 14, c'est toujours leur nombre sur toutes les sources que j'ai.

Paul · Message par **Paul** » lun. oct. 20, 2008 9:15 pm

On a repris des forces, donc on va pouvoir poursuivre.

C'est reparti !

C'est incontournable, il nous faut un bâti pour assembler correctement la jante au moyeu.
Je ne reviens pas sur les raisons, elles n'ont pas changé.

Voici tout d'abord les pièces du bâti :
Ca ne se voit pas, mais c'est contrecollé sur une solide carte 1 mm

Après découpe des pièces, on assemble comme ceci :

On fait un essayage. Le bâti agit en somme comme un "moule intérieur".
Pour les rayons, j'ai choisi des allumettes. C'est rigide, c'est carré et c'est en bois.
Mais on pourrait les faire en papier ou bien les recouvrir de papier...

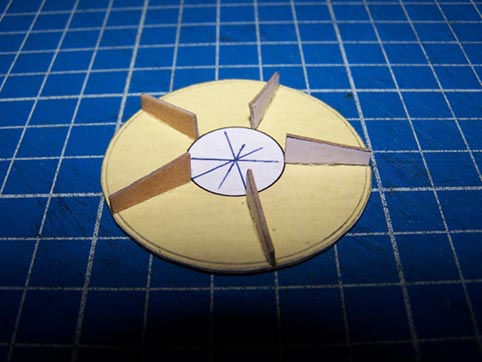

Pour poser un rayon, on le glisse d'abord dans le moyeu, puis de là, on le rentre dans la jante.
On en installe 5 avant de "démouler".

... mais on va attendre une nuit, faut que la colle soit absolument sèche.

A demain.

jeanma · Message par **jeanma** » mar. oct. 21, 2008 6:06 am

... ou bien les peindre tes allumettes...

ce que je ferais.

en tant que cancre officiel de cette classe, ça n'étonnera plus personne

Mais sérieusement pourquoi pas. Que de temps et de crise de nerf economisés...

Paul · Message par **Paul** » mar. oct. 21, 2008 11:14 am

C'est effectivement ce que je compte faire.
Exactement pour les raisons que tu donnes.

A cancre, cancre et demi ...

jeanma · Message par **jeanma** » mer. oct. 22, 2008 8:53 am

Paul · Message par **Paul** » jeu. oct. 23, 2008 10:21 pm

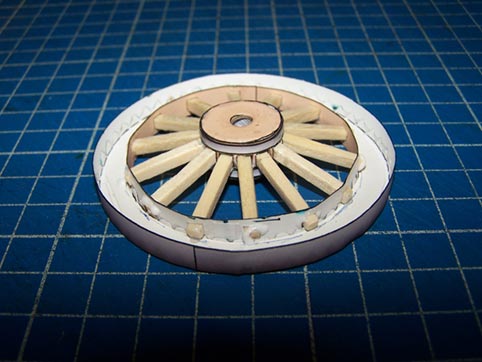

La colle a pris, il est temps de démouler notre roue...

Instant magique ... :

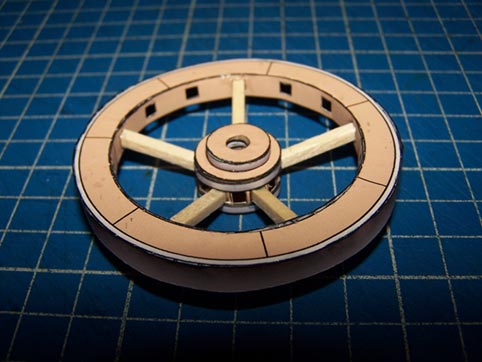

De l'autre côté :

Il y a quelques raccord à peaufiner, mais l'essentiel est fait.
Petite remarque : il faut coller les cerclages du moyeu APRÈS la pose des rayons, c'est mieux pour (éventuellement) masquer les petites bavures ... Ca sert aussi à ça, les bêta modèles.

Ben moi, j'ai pas volé une bonne mousse ...
Tous ces rayons, ça m'a mis sur la jante...

A demain pour la suite. Ca sera beaucoup plus simple, vu que la roue est accessible des 2 côtés.

Edwige · Message par **Edwige** » jeu. oct. 23, 2008 10:42 pm

Et au niveau des couleurs, ce sera définitif ou il y aura une texture bois sur les roues ?

jeanma · Message par **jeanma** » ven. oct. 24, 2008 6:09 am

... oah le déjanté !!
de te voir bosser j'suis crevé

Pour la couleur des rayons, je pense qu'il compte mettre un petit coup avec la peinture des gosses

Paul · Message par **Paul** » ven. oct. 24, 2008 8:46 am

Pour la mise en couleurs, le modèle définitif des roues sera avec texture bois, mais discrète, car c'était peint, repeint et re-repeint etc...

De plus, j'ai commis l'erreur de donner une couleur jaunasse aux parties en bois alors qu'elles étaient peintes de la même couleur que tout le canon.
Pour le canon , j'ai pris un gris un peu moins clair pour l'affût et un peu plus clair pour le tube.

Question couleur, ces canons étaient peints en gris tel que celui que j'utilise.
Mais pendant la guerre, ils étaient très souvent camouflés.
Donc je vais certainement mettre sur le marché un canon de 120 camouflé et baptisé.
On trouvait des canons "KULTUR" (relevé sur un 155, mais pourquoi pas pour un 120, c'est tout aussi culturel), des "KOLOSSAL", mais aussi des "VENGEURS" en pagaille...

Edwige · Message par **Edwige** » ven. oct. 24, 2008 10:21 pm

Et des "ultima ratio" ?

Paul · Message par **Paul** » sam. oct. 25, 2008 12:09 am

Ou la la !!!

Tu n'y pense pas ! aller graver des devises royalistes sur les canons de la IIIe République ! Rhaaa ! Et pourquoi pas des fleurs de lys aussi ?

Parce que la devise complète c'est ULTIMA RATIO REGUM «l'ultime argument du Roi»

On trouvait aussi NEC PLURIBUS IMPAR «il n'est comparable à aucuns» ou «de tous, il n'est inférieur à aucuns» une devise attribuée directement à Louis XIV, le Roi-Soleil. Et pour ceux qui ne savaient pas lire, on y mettait aussi le soleil :

Et aussi des petits noms de baptême : le vengeur, le surprenant, le belliqueux, ...

Aux Invalides, il y a un "coupeur de bourses", probablement un canon très très précis, genre frappe chirurgicale ....

Sacré Louis, quel déconneur quand même !

jeanma · Message par **jeanma** » sam. oct. 25, 2008 10:07 am

finalement, les ricains qui faisaient des grafitis sur les bombes destinées à Saddam n'ont rien inventé

Aaaaah, la "french touch"

Paul · Message par **Paul** » lun. oct. 27, 2008 12:50 pm

Eh oui, les ricains n'ont pas tout inventé...

Bref, on en a bientôt terminé avec notre canon de 120 national.

On peut continuer la pose des rayons.
Version "avec des pincettes" :

Version "à la main" :

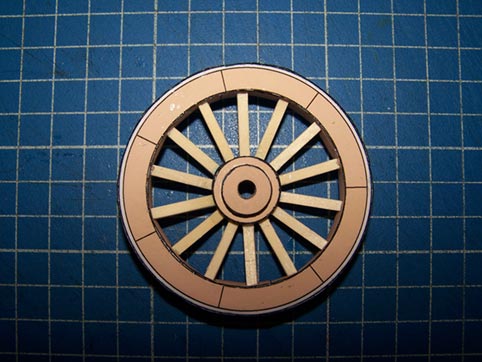

On assemble tous les rayons restants et la fin, on obtient ceci :

Et vous savez quoi :

ON EN A FINI AVEC LE BETA-MONTAGE

CHAMPAGNE POUR TOUT LE MONDE !!

Maintenant, je vais pouvoir peaufiner la mise en page, les textures et pourquoi pas une version camouflée.
Plus tard, il y aura les ceintures de roues, les coins de recul et la plate-forme.

Question distribution, je ne sais pas encore comment je vais faire, vu que les modèles que j'ai mis en circulation se sont retrouvés sur des sites un peu pirates.
Je voudrais bien les réserver aux membres du forum, mais comment ?
