Depuis que Tazjul à lancé le post sur les modèles du SUALCO je charge systématiquement les modules groupe après groupe.
Je n'ai pas pu résister, j'ai débuté le premier groupe pour me faire une idée du modèle .

En premier lieu mes gènes de Jivraro m'ont poussé à réduire l'engin
En effet l'original fera 1,75m une fois terminé . Vraiment trop gros et, sauf à le vernir et à le mettre dans le jardin, je ne vois pas ou le garer une fois terminé.
Donc réduction de moitier soit une taille finale d'environs 85cm. Ce n'est dèja pas si mal .

Le groupe 1 est constitué de 5 blocs qui sont à assembler en final.
J'ai travaillé avec du papier Staedtler 170 gr et malgré sont épaisseur j'ai eu quelque difficultés à assembler correctement la paroi avec les cloisons avant et arrière. Cela me donnait des courbes par forcement régulières.
J'ai donc repris le montage en faisant des doubles des cloisons, taillés légérement plus petit que l'original, pour tenir compte de l'épaisseur du papier.
Ceux-ci sont collés à l'intérieur de la pièce formant la paroi ce qui permet d'obtenir des courbes impeccables. Le fond et les cloisons d'origine sont ensuite collés sur le bloc ainsi formé. Ce principe permet également de rigidifier les cloisons qui assurent la jonction des différents Blocs.

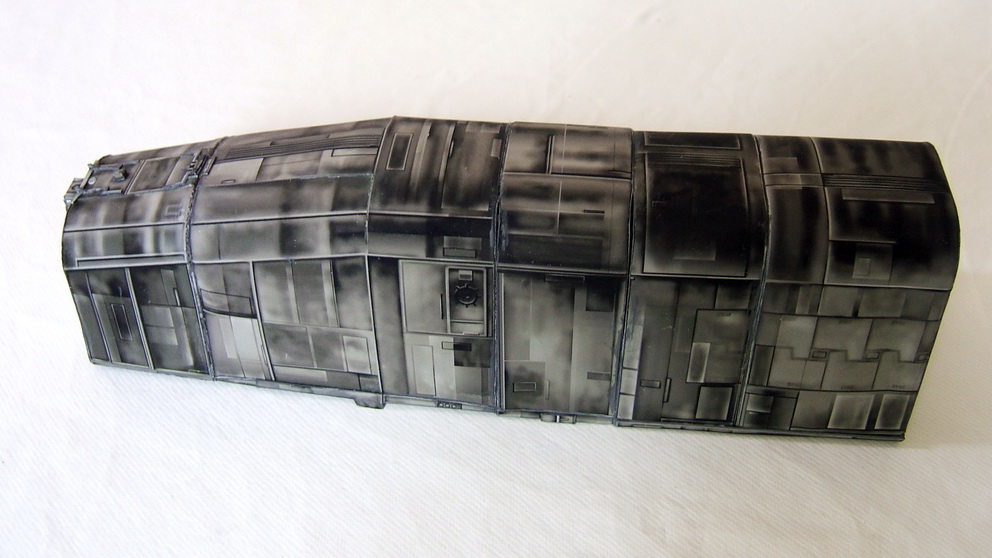

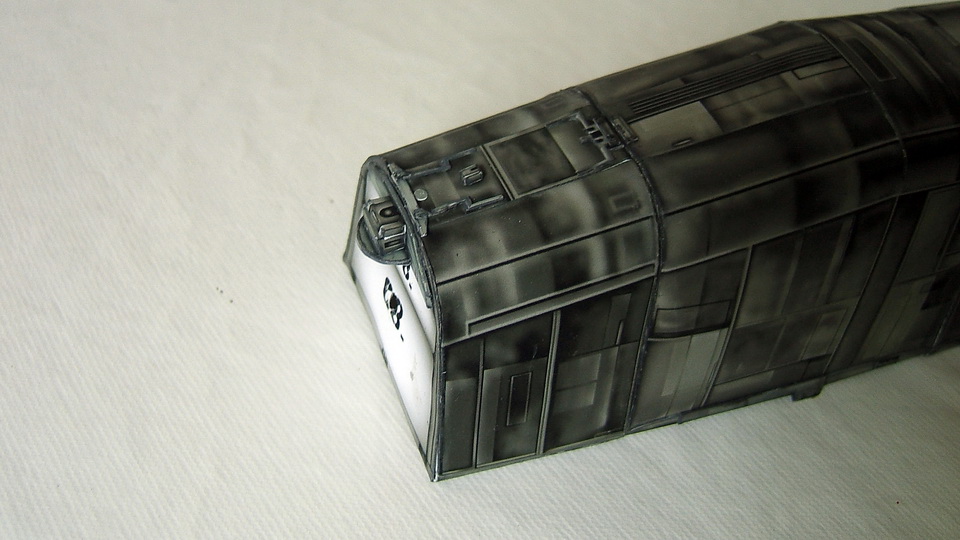

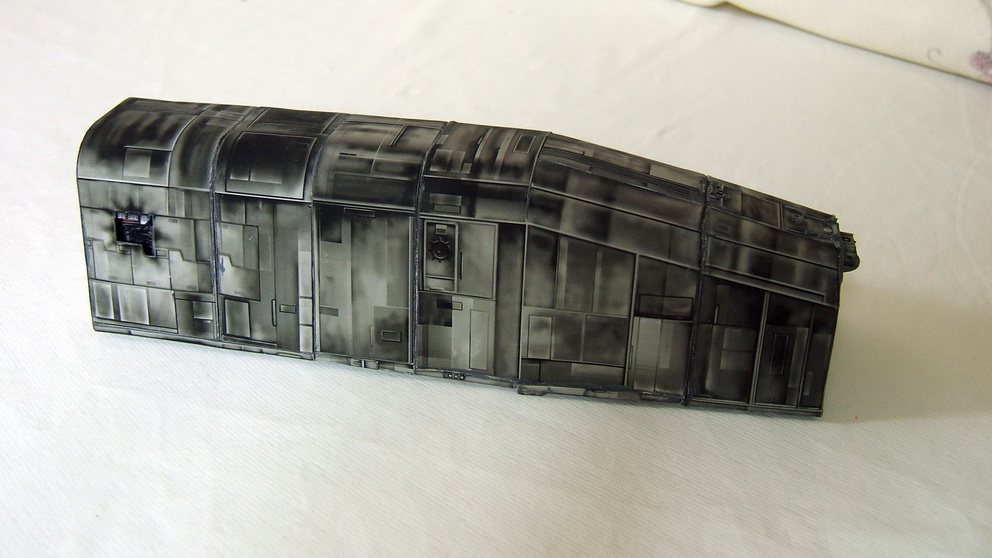

Il ne reste plus qu'à assembler les cinq blocs et de monter les petits aménagements sur la partie arrière. Voila terminé le premier groupe.
Cependant je crois nécessaire de préciser que, malgré l'utilisation d'un grammage un peu fort, les élément terminés sont assez fragile et leur manipulation délicate en particulier lors de l'assemblage des blocs entre eux .
Et ce que j'ai réalisé est moitier moins important que l'original donc je crois impératif de trouver une astuce pour renforcer les grandes surfaces, avec du carton 1mm par exemple, ou pour ceux qui maitrisent bien les softs de CAO en recréant une ossature comme pour les coques de bateaux.

Je suis preneur de toutes les astuces que vous pourrez trouves pour améliorer la tenue de ce modèle

Bon je retourne à mon AML.
Je construirais les prochains groupes petit à petit.
A ++

coucou,

je pense bien réaliser ce modèle à mon tour.
Concernant la taille du modèle, j'ai déjà réalisé le drop ship prévu, puis le même en le divisant par deux, ce qui sera également le cas du vaisseau.
Concernant l'armature, je dirais qu'il faudra sans aucun doute faire comme je fait souvent avec les maquettes gpm, faire des renforts en scratch.
Deux solutions :
- doubler les pièces de jonction par une identique coupée à l'intérieur du trait et la relier avec un rectangle vertical sur toute la longueur appuyé en haut et en bas.
- doubler les pièces de jonction par une identique coupée à l'intérieur du trait (incontournable) et coller à l'intérieur du carton de 1mm en doublage du papier pour permettre une manipulation sans risque.
Vu la taille du modèle et le type, je dirais aussi qu'il faudrait prévoir des trous et de quoi faire de l'éclairage, y à de quoi faire
En outre, certaines pièces méritent d'être doublée pour réaliser du relief, sur du carton d'épaisseur variable ou simplement en papier, donc je pense qu'il faudra sans doute faire au moins deux impressions du modèle.

J'attends les blocs suivants avec impatience en suivant le post qui est mis à jour régulièrement (merci Tazjul ) et j'avance mes modèles en cours.
Je vais te suivre sur ce montage pour voir un peu les soucis qui m'attendent, et puis m'en mettre plein les yeux aussi

J'avais réalisé le Sulaco du forum Zealot et renforcé au maximum les piéces par contre collage sur carton 1mm et couples internes.Voir:
http://www.forum-maquettes-spatiales.co ... eux-resolu" onclick="window.open(this.href);return false;

Bravo pour ce modèle imposant, même réduit !

Il me tente aussi avec la version "Patna"....

Que de belles choses à faire, mais le temps disponible suit mal !

Bonne journée, Michel

pssorg a écrit :Depuis que Tazjul à lancé le post sur les modèles du SUALCO je charge systématiquement les modules groupe après groupe.
Je n'ai pas pu résister, j'ai débuté le premier groupe pour me faire une idée du modèle .

salut

je ne fais qu'alimenter le post, le veritable createur du post est didier69

jeanma a écrit :coucou,
J'attends les blocs suivants avec impatience en suivant le post qui est mis à jour régulièrement (merci Tazjul )

il y a pas de quoi, j'attends le vendredi avec impatience ( enfin tout les 15 jours environ).Comme je travail pas le vendredi c'est plus facile


il me tente aussi, mais c'est le temps qui fait defaut
je pense aussi faire comme toi et le reduire car pour la place cela devient dur a avoir (surtout que non reduit il fais dans 1m75 )

bon courage pour la suite

@+ tazjul

Salut,

Je pensait aussi me mettre au Sulaco réduit de 50%...
Pour l'ossature je me posais la même question étant donné la taille de la bête et étant donné que je n'ai encore jamais fait de maquette papier avec ossature j'espère que ce post m'aidera si pssorg utilise cette technique...

Bonne fin de journée pluvieuse

Bonjours à tous
Retour sur le Sulaco pour le montage du groupe 4.
Celui-ci est composé de 5 blocs (3 longs et 2 plus courts)
début avec le bloc 1 Préparation et mise en place des renforts (carton de 0,7mm) Notez que les faces latérales ne sont pas renforcées car la pièces collée en retrait assure une rigidité suffisante.

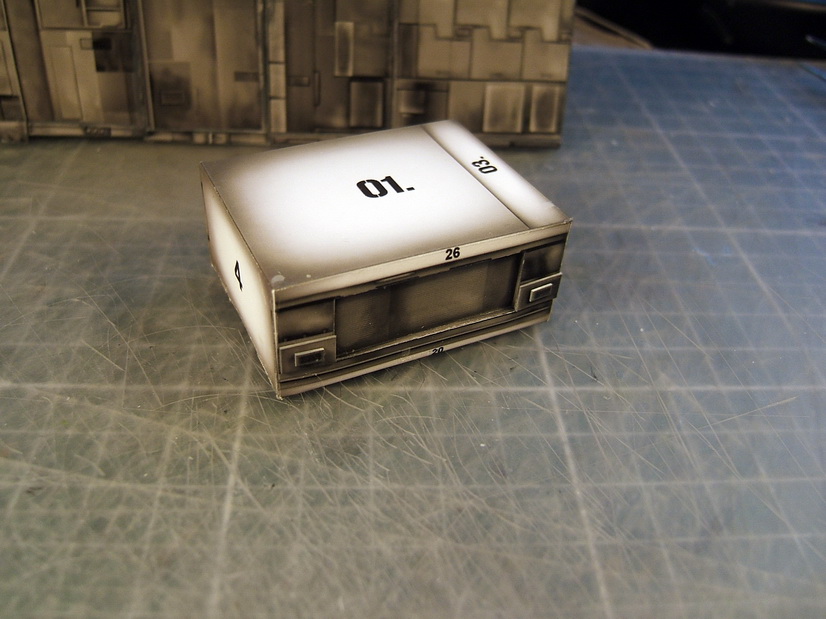

bloc 1 terminé même opération pour le bloc suivant (4) qui est un bloc court

Les blocs longs et courts sont alternés. Attention de respecter l'ordre de montage (les numéros des blocs précédents et du suivants sont indiqués sur les faces avants et arrières de chacun)

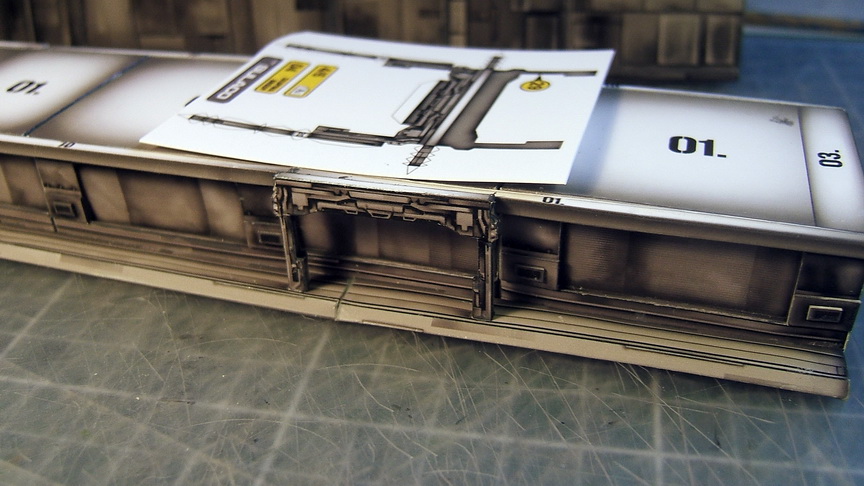

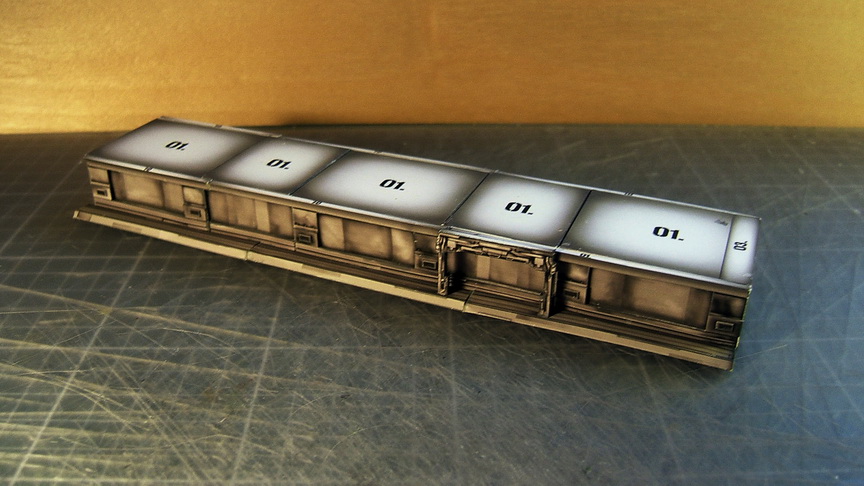

Les blocs longs (1, 8 et 15) sont équipés de 2 grilles d'extraction sur chaque parois latérales. Les blocs sont ensuite assemblés et liès entre eux par un seuil en partie basse et une traverse en partie haute. et pour finir réalisation et mise en place des portiques (1 par face). C'est assez délicat à réaliser (voir la pièce, avant montage, posée sur l'ensemble) Groupe 4 terminé.

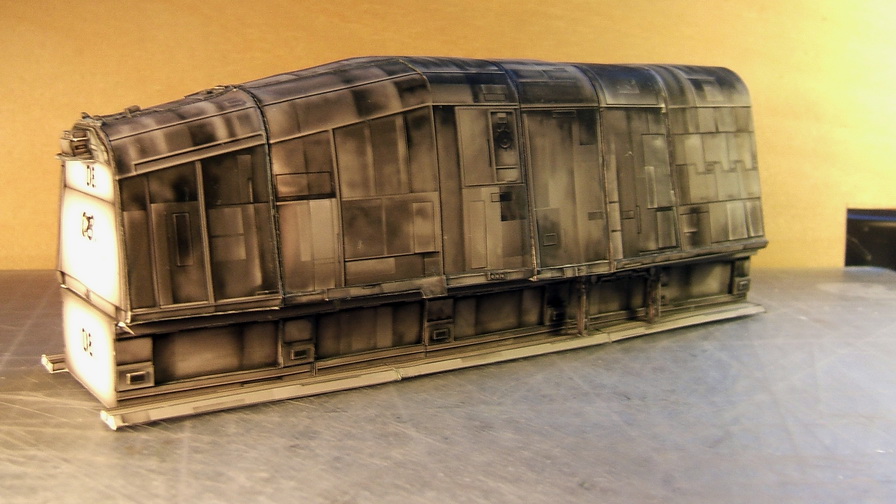

Et pour finir présentation avec le groupe 1 situé sur le dessus. La prochaine fois le groupe 5 qui vient se placer sous le 4.
A bientôt

Déjà comme ça, avec les textures et le montage nickel, il en impose...

Serait-ce possible de donnée une explication sur les renforts cartons?
Quel taille? etc...

belle construction, bravo !!

je vais la suivre avec intention.

Bonjours à tous.
Après avoir terminé l'AML je pensais me remettre sur la construction du Sulaco.
Vue l'incertitude quand à la parution des groupes manquants je vais le laisser de coté en attendant d'avoir l'ensemble des pièces.
J'avoue que ça me de monter tous les groupes actuelles et de ne pas pouvoir terminer ce modèle.
Donc wait and see

Salut,

La sortie des modules a repris, mais tu ne sembles pas t'y être remis ? As-tu abandonné le sujet ?

Cordialement.

Didier
