Gare échelle 1/160

Message par francois s » jeu. juil. 07, 2011 8:26 pm

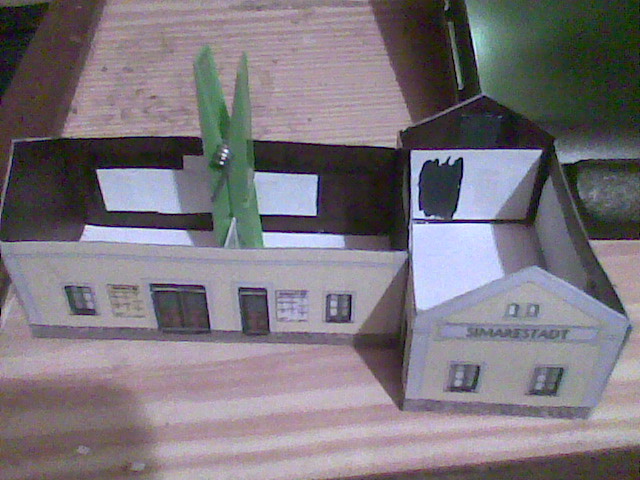

A ce stade, les ouvertures (portes et fenêtres) ont été découpées des murs extérieurs et des panneaux intérieurs (permettant d'éviter la lumière parasite lorsque l'éclairage sera mis en place). Les portes et fenêtres ont été collés au dos des panneaux intérieurs. Les panneaux intérieurs ont été collés au dos des murs extérieurs et ceux-ci sont assemblés. Les parements extérieurs viendront quant les deux dernières parties seront assemblées

Prochaine étape, l'assemblage du sas d'entrée et de la lampisterie/toilettes publiques
Fichiers joints
Modèle de base
Modèle en cours de montage après de nombreuses modifications des plans de base
Côté jardin (enfin plus tard)
Facade côté rue
facade côté quais
http://westerntrainnscale.blogspot.com/" onclick="window.open(this.href);return false;

francois s
Papier Calque
Messages : 78
Enregistré le : sam. mai 07, 2011 1:36 am
A remercié : 0
A été remercié : 13 fois

Re: Gare échelle 1/160

Message par francois s » ven. juil. 08, 2011 2:29 am

Assemblage du sas d'entrée, la construction de la lampisterie est annulée.
Fichiers joints
Murs extérieurs et recouvrement intérieurs avant collage
Sas entrée après montage et pose des huisseries
Les bâtiments de la gare assemblés-côté rue
La gare côté quai
http://westerntrainnscale.blogspot.com/" onclick="window.open(this.href);return false;

francois s
Papier Calque
Messages : 78
Enregistré le : sam. mai 07, 2011 1:36 am
A remercié : 0
A été remercié : 13 fois

Re: Gare échelle 1/160

Message par francois s » dim. juil. 10, 2011 5:37 pm

Voila le bâtiment après montage des derniers parements et du quai avec sa mezzanine
Fichiers joints
Photo000 (2).jpg
Vue d'ensemble de la gare avec le quai et la mezzanine
Photo001 (2).jpg
Les piliers de la mezzanine ont été faits en double épaisseur (ce qui n'était pas prévu par Gleimmo)
Photo002 (2).jpg

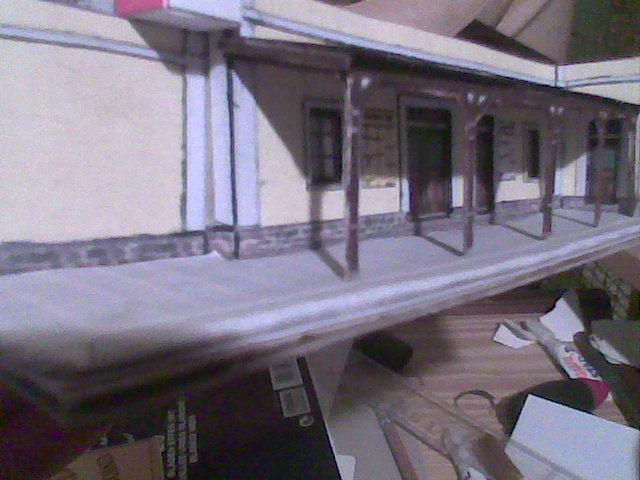

Vue rapprochée du quai. La liaison entre les arcades et le toit de la mezzanine à été renforcée avec des bois d'allumettes
Photo003 (2).jpg
Premiers éléments de toiture. Soit une épaisseur avec tuiles et une épaisseur interne en imitation planche. Le verso de cette dernière est noircie au feutre pour bloquer la lumière.
http://westerntrainnscale.blogspot.com/" onclick="window.open(this.href);return false;

francois s
Papier Calque
Messages : 78
Enregistré le : sam. mai 07, 2011 1:36 am
A remercié : 0
A été remercié : 13 fois

Re: Gare échelle 1/160

Message par francois s » lun. juil. 11, 2011 12:47 am

Suite des travaux de toiture, mais pas fin !

La première photo montre un "cadre" ajouté au toit et jamais prévu par Gleimo. Le bâtiment étant destiné à être installé sur un réseau de train miniature, il devra être éclairé. Il est donc nécessaire que d'une part la lumière ne filtre pas entre le toit et les murs mais aussi que les ampoules soient accessibles pour un éventuel remplacement.

Donc ce "cadre" noir à deux utilités : 1. Empêcher la lumière de passer entre murs et toiture qui sera amovible

2. Maintenir le toit en place et l'empêcher de glisser à tout moment.
Fichiers joints
Photo003 (3).jpg
Photo002 (3).jpg
Autre vue du cadre de maintien
Photo000 (3).jpg

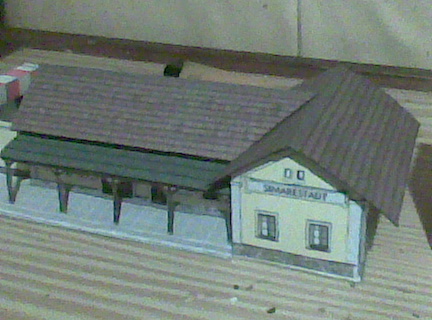

Plan large du bâtiment avec les deux premiers éléments de toiture (pas encore tout à fait terminés)
Photo001 (3).jpg
Vue plus rapprochée
http://westerntrainnscale.blogspot.com/" onclick="window.open(this.href);return false;

Avatar du membre
Michel cerfvoliste
Donateurs
Donateurs
Messages : 9761
Enregistré le : sam. mai 05, 2007 9:43 am
Localisation : Chambon la Forêt - LOIRET
A remercié : 6213 fois
A été remercié : 2309 fois

Re: Gare échelle 1/160

Message par Michel cerfvoliste » lun. juil. 11, 2011 10:42 pm

Elle est très chouette cette "toute petite" gare !

J'aime bien les piliers doublés ....

Bonne suite, Michel
En cours : Le Peterbilt 281 de Ronaldo
Quelques modèles de HY
Mon album : http://www.maquettes-papier.net/galerie ... ?cat=10339

francois s
Papier Calque
Messages : 78
Enregistré le : sam. mai 07, 2011 1:36 am
A remercié : 0
A été remercié : 13 fois

Re: Gare échelle 1/160

Message par francois s » mar. juil. 12, 2011 12:58 am

Cette "toute petite gare" est pourtant, approximativement, 1.5 fois plus grande que l'original Gleimo.

J'ai d'ailleurs remarqué, et ce n'est pas seulement applicable à Gleimo, que les bâtiment présentés comme étant au 1/160 sont généralement sous-dimensionnés. J'ai notamment constaté le fait avec http://www.Grundschule-Pretzschendorf.de" onclick="window.open(this.href);return false;.

Cela est-il dû au fait que ces constructions sont présentées dans l'état dans lequel elles étaient avant la 1er guerre mondiale, de l'entre deux-guerre au mieux (bâtiments campagnards dont les ouvertures étaient réduites pour se protéger des rigueurs de l'hiver et taille humaine plus petite), où les figurines vendues au 1/160 (Preiser principalement) sont elles incorrectes (trop grandes pour être précis), toujours est-il que pour les bâtiments et principalement les embrasures de portes et de fenêtre soient cohérent avec les personnages, il est nécessaire de les agrandir quelque peu.

Pour la petite histoire, ce non respect de l'échelle ne serait pas extraordinaire, puisque pendant des dizaines d'années, un des plus grand fabricant de trains miniatures à vendu du matériel affiché comme étant au 1/87 alors que l'échelle réelle des modèles était plus proche du 1/100.

J'espère que les vacances se sont bien passées et bon retour sur le forum.
http://westerntrainnscale.blogspot.com/" onclick="window.open(this.href);return false;

francois s
Papier Calque
Messages : 78
Enregistré le : sam. mai 07, 2011 1:36 am
A remercié : 0
A été remercié : 13 fois

Re: Gare échelle 1/160

Message par francois s » jeu. juil. 14, 2011 9:30 pm

Suite des travaux sur la gare

Création d'un accès de passage souterrain pour accéder aux quais
Fichiers joints
Photo001 (4).jpg
Photo001 (4).jpg (7.41 Kio) Vu 3075 fois
Photo000 (4).jpg
Photo000 (4).jpg (9.7 Kio) Vu 3075 fois
http://westerntrainnscale.blogspot.com/" onclick="window.open(this.href);return false;

francois s
Papier Calque
Messages : 78
Enregistré le : sam. mai 07, 2011 1:36 am
A remercié : 0
A été remercié : 13 fois

Re: Gare échelle 1/160

Message par francois s » jeu. juil. 14, 2011 9:42 pm

Esplanade de la gare. Egalement en papier imprimé et découpée aux dimensions voulues pour l'intégration au reste du décor
Fichiers joints
Photo003 (4).jpg
Détail du pavage
Photo004 (2).jpg
Vue avec la gare et un autocar
http://westerntrainnscale.blogspot.com/" onclick="window.open(this.href);return false;
