Le Véhicule de Combat d'Infanterie AMX-10 P

Ici sont présentés les projets de conception en équipe (plusieurs membres du forum s'associent pour concevoir une maquette)
Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
Localisation : Paris / Pays de Loire
A remercié : 0
A été remercié : 1 fois

Le Véhicule de Combat d'Infanterie AMX-10 P

Message par Paul » mer. mars 19, 2008 10:55 pm

Une petite équipe s'est réunie : Morph, Jeanma et moi.

L'objectif est d'offrir un modèle du VCI Français AMX-10 P à l'échelle du 1:72 e.

J'ai posé les premiers vecteurs pour le châssis, puis Morph a embrayé en même temps que Jeanma qui s'est attaché à produire la tourelle.

Depuis un mois environ, j'ai repris les tracés existants, j'ai fait un tri pour essayer d'obtenir un dessin utilisable. Il faut dire que Morph est allé très loin, un modèle pratiquement complet.

Voici les deux premières planches, le châssis et le train de roulement. La tourelle viendra après.



Avatar du membre
morph
Papier Photo
Papier Photo
Messages : 2773
Enregistré le : dim. mars 05, 2006 12:48 pm
Localisation : France
A remercié : 0
A été remercié : 18 fois
Contact :

Message par morph » mer. mars 19, 2008 11:21 pm

Je vois que la mise en couleur a bien avancée. Ca fait plaisir de le voir ainsi.

Comme la dit Paul, la conception de ce modele a ete faite a trois.
Chacun a apporté une touche personnelle et a permis d'en arriver la.
Certe, le modele n'est qu'en version beta, mais la version finale n'est pas tres loin.
Pour ma part, la réalisation et la collaboration de ce modele a ete une experience fantastique.
Le mélange de nos trois savoirs a ete tres interessant et je vous encourage tous a essayer au moin une fois.
Encore un peu de patience et vous pourrez voir le resultat final.

@+


Paul :
Si tu le souhaites, je peux monter la beta version, histoire de voir l'ensemble.
Fait moi le passer par mail.

Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
Localisation : Paris / Pays de Loire
A remercié : 0
A été remercié : 1 fois

Message par Paul » mer. mars 19, 2008 11:27 pm

... Notez bien, on peut donner à la maquette différentes décorations.

Parce que le calque de la couleur de fond est juste sous le calque des traits vides et des détails.

Les premières versions : tout en vert armée
Les versions ONU : tout blancs
le camouflage "desert storm" : jaune sable et vert
le camouflage CENTAC : gris avec rayures noires
etc... etc...

et, euh aussi, puisqu'on vient de sortir de Carnaval, la version "char de fête"...? :D :D :D

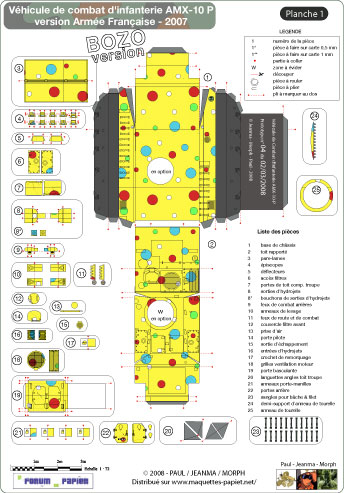

Voici Bozo-le-tank !!!!!
