Le Véhicule de Combat d'Infanterie AMX-10 P

Ici sont présentés les projets de conception en équipe (plusieurs membres du forum s'associent pour concevoir une maquette)
georges
Papier Photo
Papier Photo
Messages : 1060
Enregistré le : lun. juin 11, 2007 1:53 pm

Messagepar georges » jeu. mars 20, 2008 9:37 pm

ben quoi???? la bâche c'est facile à faire :D

Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
A été félicité : 1 fois
Contact :

Messagepar Paul » jeu. mars 20, 2008 10:50 pm

Salut Georges,

C'est vrai pour le Marmon SUMB (Simca-Unic-Marmon-Bocquet) (entre nous, un vrai veau !)
C'est vrai pour le Simca tout court.
C'est vrai pour la presque totalité des véhicules blindés ou pas de l'Armée.
On trouve des Rafale, des Mirage, des Jeeps, des Leclerc, des porte-avions Arromanches et même un AMX-40 (2 ex prototypes construits, bonjour la maquette-qui-témoigne !)

Mais pas d'AMX-10RC, pas d'AML, de Sagaie, de VLRA, d'AMX-13, de Berliet, d'AMX-30 ...

C'est vraiment LE TERRAIN À DÉFRICHER !

Personnellement, j'ai un AMX-13 canon et un 13-VTT en cours... Ça avance aussi !

georges
Papier Photo
Papier Photo
Messages : 1060
Enregistré le : lun. juin 11, 2007 1:53 pm

Messagepar georges » jeu. mars 20, 2008 10:59 pm

je n'ai jamais trop aimé les trucs à chenilles :D
le marmon est un trés bon engin, il est maintenant équipé d'un moteur diéel, est ptet moins veau :-) jamais essayé....

Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
A été félicité : 1 fois
Contact :

Messagepar Paul » jeu. mars 20, 2008 11:18 pm

Le Marmon, j'ai connu la version essence ... ça consommait comme 12 jeeps ! En Allemagne, ils avaient des Mercedes-Unimog, ca, c'est une vraie camionnette tactique.

Mais le Marmon avait une belle gueule !

Bon. Revenons à notre bêta-maquette.

Voici les photos du beta-montage du 10P

les trous carrés à l'arrière, c'est pour placer les hydrojets.
Les languettes intérieures sont en place :
... après, ce sera trop tard !

La suite viendra demain.

georges
Papier Photo
Papier Photo
Messages : 1060
Enregistré le : lun. juin 11, 2007 1:53 pm

Messagepar georges » jeu. mars 20, 2008 11:30 pm

bof...... :D
j'attends les 13, et je ferai ptet une exception pour les boîtes à sadine :D :D

Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
A été félicité : 1 fois
Contact :

Messagepar Paul » ven. mars 21, 2008 3:10 pm

Encore des photos :

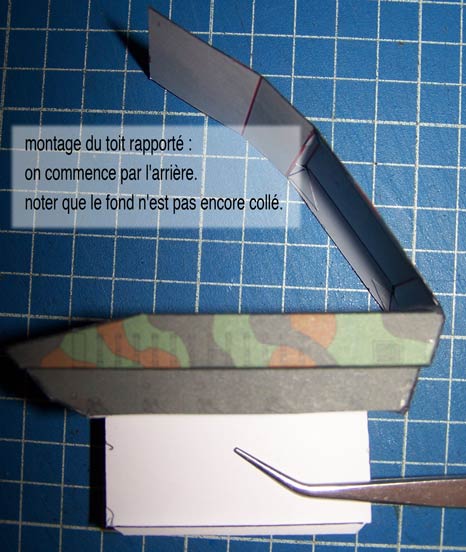

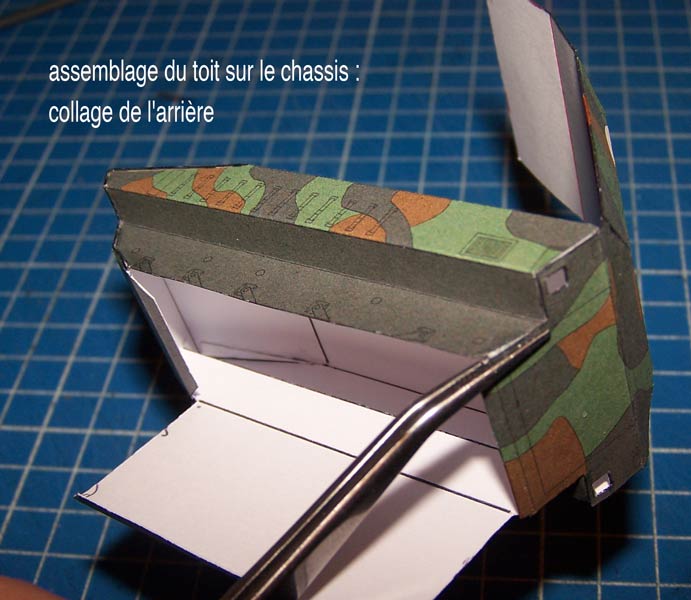

Le toit rapporté donne une bonne rigidité à l'ensemble de la maquette :

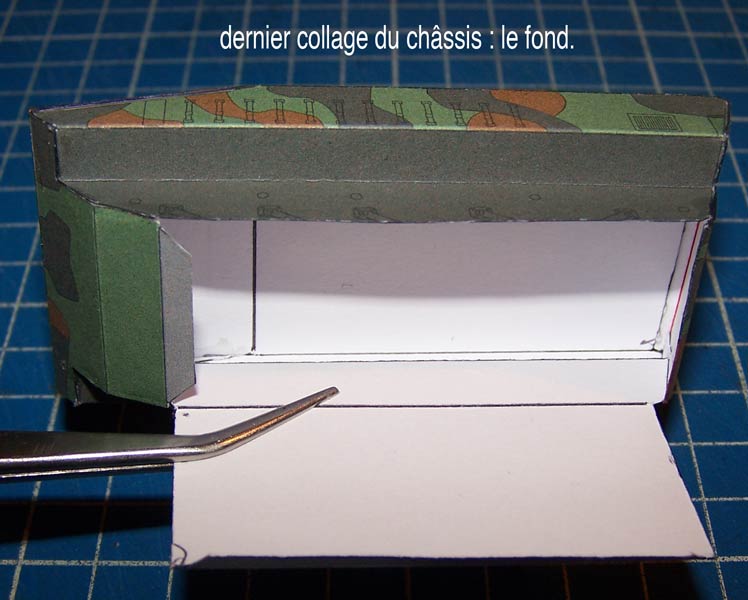

On referme le fond. Le modèle définitif comportera une languette à l'arrière.
Le châssis est terminé, on passe au train de roulement :

A propos de train de roulement, je voudrais corriger certaines fausses appellations :

- le barbotin, tout le monde sait ce que c'est. Précisons que c'est le seul élément moteur d'un train de roulement.
- la poulie de tension : montée à l'opposé du barbotin, elle sert à tendre ou à détendre la chenille.
- les galets de roulement : servent à supporter le poids de l'engin via les barres de torsion. Ils roulent sur la chenille. Le terme "roue de route" ne veut rien dire et n'est d'ailleurs pas utilisé dans l'armée.
- les rouleaux porteurs : servent à soutenir la partie haute de la chenille. Les rouleaux n'existent pas forcément. Ainsi les chars russes de la série des T-34/44/54/55/62 n'en n'ont pas, les galets en tiennent lieu (suspension type Christie)

A plus pour la suite du montage.

Avatar du membre
Naomi
Papier Photo
Papier Photo
Messages : 1596
Enregistré le : mer. déc. 05, 2007 7:53 pm
Localisation : Montréal, Qc
Contact :

Messagepar Naomi » ven. mars 21, 2008 6:17 pm

c'est bien commencé! belle qulité d'exécution

Avatar du membre
Dragos
Papier Photo
Papier Photo
Messages : 1697
Enregistré le : mer. déc. 06, 2006 3:22 pm
Localisation : Romania
A remercié : 9 fois
A été félicité : 268 fois
Contact :

Messagepar Dragos » ven. mars 21, 2008 6:27 pm

Trés beau!!!

Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
A été félicité : 1 fois
Contact :

Messagepar Paul » dim. mars 30, 2008 11:12 pm

Bonsoir a tous.

Après une petite interruption, j'ai pu reprendre le bêta-montage du bêta-modèle.
On en est toujours au train de roulement, et c'est pas de la bêta-tarte !

Après découpage des différents éléments, on passe à l'assemblage :
- les 10 galets
- les 2 barbotins
- les 2 poulies
- les 6 rouleaux
- doubler les bras de suspension en carte 1 mm.

Pour la fixation de la poulie et du barbotin, j'ai choisi de me fier à une rondelle dia 4 mm en carte d'1 mm pour des raisons de solidité de l'assemblage. Les cercles papier ne m'inspirent pas trop confiance...

Les rondelles en question sont en carte marron avec les points.
En cours de montage, je me suis rendu compte :
1 - que les rondelles assurent bien.
2 - mais que 2 rondelles à la poulie, c'est trop épais, une seule suffit.

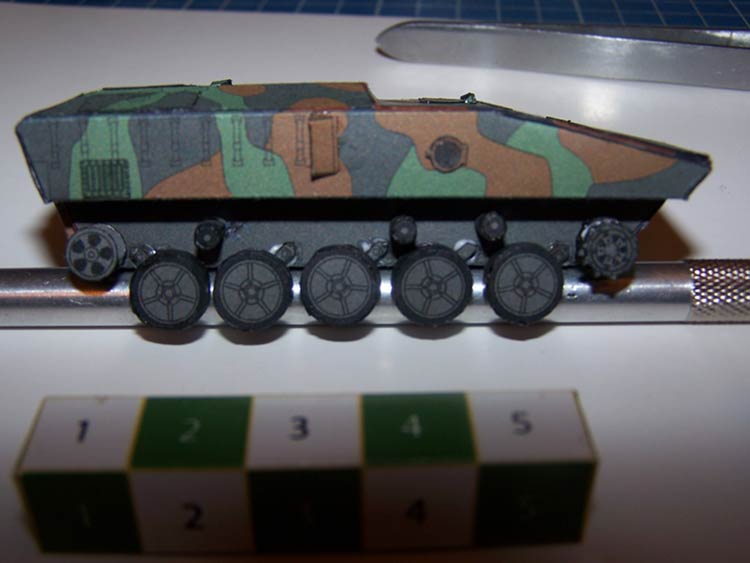

Voici le train de roulement monté en place. Pas évident d'aligner les galets... Les traces de colle blanche vont disparaître, c'est encore frais... et la jauge au 1er plan fausse la perspective, faut l'ignorer.
Petite astuce : je n'ai laissé que 5 dents au barbotin en vue de permettre à la chenille de bien s'y enrouler. Au final, on n'y verra rien.

A bientôt pour la pose du train de roulement gauche (idem qu'à droite) mais surtout pour la pose des chenilles.

Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
A été félicité : 1 fois
Contact :

Messagepar Paul » sam. avr. 05, 2008 10:03 pm

Bonsoir,

les choses avances et notre prototype aussi.

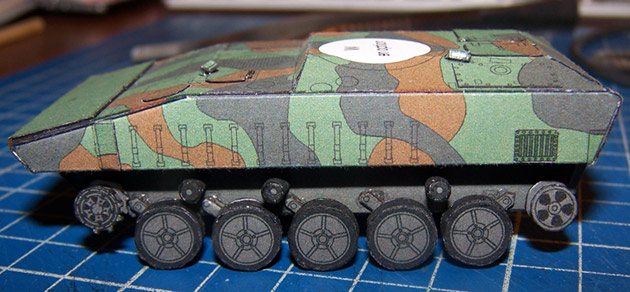

Il est désormais pourvu de ses deux trains de roulement complets.

Je ne reviens pas sur le montage des différentes roues, c'est pareil des deux côtés. Sauf que côté gauche est à mes yeux mieux assemblé que le droit:
Maintenant, on peut passer au découpage des chenilles.
Première différence d'avec les pièces précédentes, elles sont imprimées sur du 80g... beaucoup plus maniable !
On commence par tracer le pli central, puis on replie chaque chenille en contrecollant l'envers au dos de l'endroit. Une fois sec, on s'arme de patience et d'une lame très affûtée (faut être précis) et on fait les découpes de chaque maillon, 2 par maillon... il y a 66 maillons sur chaque chenille, ça fait 264 coups de cutter !
On en profite pour repérer sur la chenille la position du barbotin, de la poulie de tension et des galets 1 et 5 afin de pré-plier la chenille selon les axes d'articulation des maillons. Ca va faciliter la pose, vous verrez.
Enfin, on procède à la pose des chenilles, opération basique pour tout tankiste qui se respecte.
Il faut aller assez vite : on pose une goutte de colle au-dessus de chaque rouleau porteur ainsi que sur la tranche des barbotins (là ou l'on a retiré les dents) et des poulies. Mise en place de la chenille dans le bon sens (les semelles noires sont à l'extérieur) sur les rouleaux, le barbotin et la poulie.
Immédiatement après, encoller le dessous des galets et coller le brin de chenille avant en veillant que le bout de la chenille corresponde au bas d'un galet. Positionner le brin de chenille arrière, et repérer l'endroit ou il rejoint l'avant.. Couper la chenille à cet endroit et coller la partie restante. C'est presque fini, faut encore monter l'autre chenille.

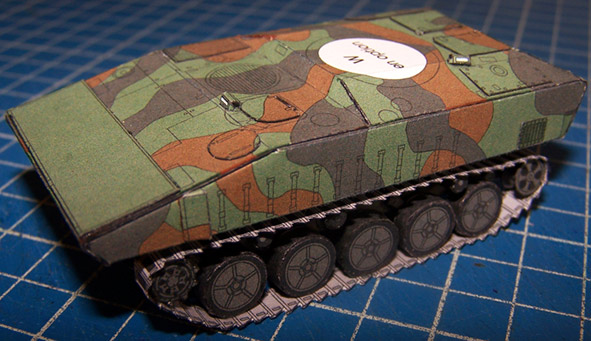

Voilà. Déjà on a un bahut qui roule...
Prochaines opérations : montage des accessoires de la caisse, et pour finir, la tourelle.

Avatar du membre
morph
Modérateur
Modérateur
Messages : 2773
Enregistré le : dim. mars 05, 2006 12:48 pm
Localisation : France
A été félicité : 18 fois
Contact :

Messagepar morph » sam. avr. 05, 2008 10:20 pm

c'est du tres beau boulot Paul.
J'ai un peu mis le mien de cote le temps d'avancer un peu sur le HUMMER.
Apres ce montage, je m'attaquerais au 10.
Pour le moment, je te laisse un peu faire tout seul, désolé. Mais je n'abandonne surtout pas.

@+

Avatar du membre
Paul
Papier 100 grammes
Papier 100 grammes
Messages : 589
Enregistré le : lun. juin 12, 2006 3:05 pm
A été félicité : 1 fois
Contact :

Messagepar Paul » sam. avr. 05, 2008 10:34 pm

Merci de tes encouragements.
Je me doutais un peu que tu étais pris par ailleurs.

Quand tu passera au montage du 10 P, il faudra que tu me le dise, vu qu'il y a des manips pas évidentes.

Et il faudra penser aux gars qui voudront représenter l'intérieur. Mais finalisons l'extérieur avant tout!

Je vais t'envoyer par mail la dernière version car j'ai fait des modifs depuis la dernière fois. En fait, lorsque je monte le 10, le fichier illustrator est à l'écran... prêt à enregistrer tout changement.

Avatar du membre
morph
Modérateur
Modérateur
Messages : 2773
Enregistré le : dim. mars 05, 2006 12:48 pm
Localisation : France
A été félicité : 18 fois
Contact :

Messagepar morph » sam. avr. 05, 2008 10:39 pm

Ca marche. j'attends la derniere version.
Si il le faut, je m'y mettrais peu etre plus rapidement que prévu.
Plusieur montage en meme temps permette des fois de ne pas se lacer du modele en cours.

@+

Avatar du membre
jeanma
Papier Photo
Papier Photo
Messages : 2167
Enregistré le : ven. sept. 22, 2006 12:08 pm
A remercié : 51 fois
A été félicité : 155 fois
Contact :

Messagepar jeanma » dim. avr. 06, 2008 10:12 am

je te rejoint la dessus Morph, j'ai encore ma version kaki en route, un mig 21, un torpedo boat de la wwI et mon p51...
Là j'arrête un peu de prendre d'autres modèles, faut quand même que je termine les miens :?
Comment passer d'un merdier jeté en vrac sur 2d en 3d ordonnée et esthétiquement supportable.

Avatar du membre
bandit 65
Papier 100 grammes
Papier 100 grammes
Messages : 537
Enregistré le : sam. juil. 21, 2007 8:13 pm
Localisation : tarbes
A remercié : 614 fois

Messagepar bandit 65 » dim. avr. 06, 2008 1:18 pm

en fait 3 pour la conception et un seul qui bosse bien la DDE :D :D :D
amitié Gilbert
pourquoi les oiseaux chantent
