Le fardier de Cugnot

Message par gwalch » jeu. févr. 28, 2019 11:47 am

Petit retour dans le passé, avec le tout premier véhicule automobile jamais construit : le fardier de Mr Cugnot. Je ne referais pas tout l'historique du véhicule, il y a plein de choses sur internet à son sujet, mais je rappellerais juste qu'il s'agit d'un prototype de camion pour tirer les pièces d'artillerie lourde, fonctionnant à la vapeur, et que cocorico il a été conçu par un français ! :D
Il s'agit d'une maquette proposée par Robototehnik-paper, de relativement petite taille. L'ensemble base comprise nécessite uniquement 5 pages A4, mais le niveau de détail est très poussé !
Quelques images du début du projet, avec la réalisation du "chassis" :

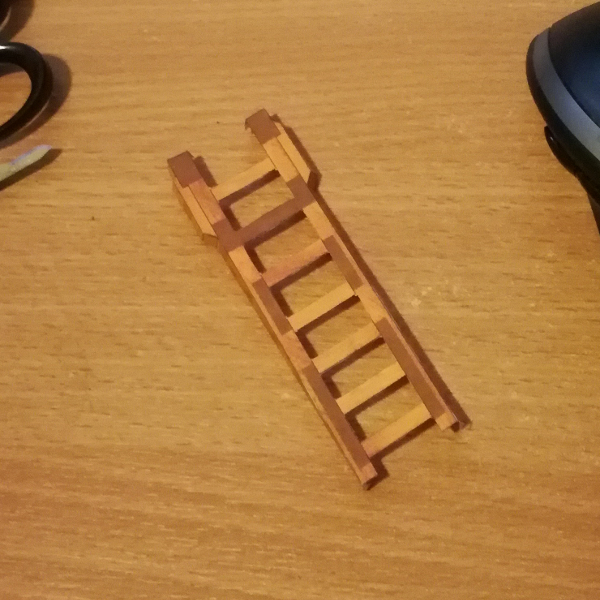

partie inférieure :

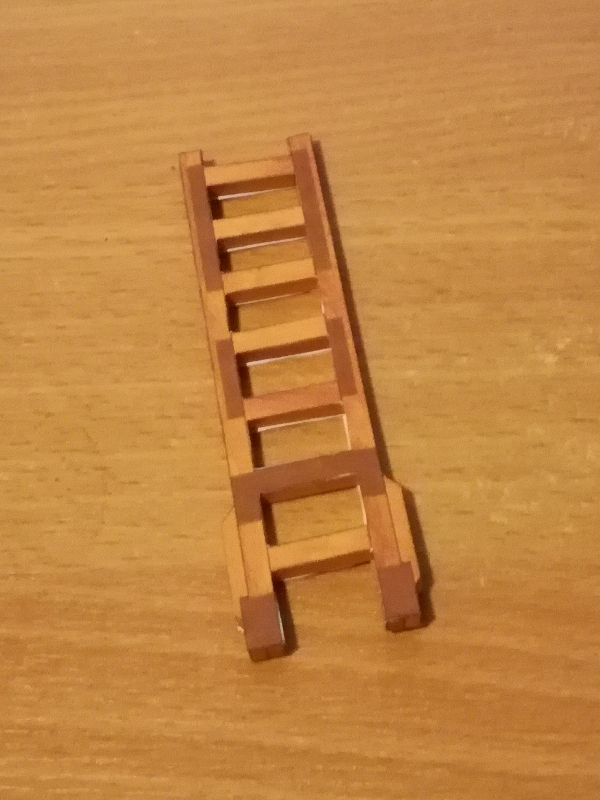

éhelle terminée :
Ces utilisateurs ont remercié l’auteur gwalch pour son message (8 au total) :
Michel cerfvolisteCRIQUETBoscoyodiPasKalBombardPat_Craftchristian41

Avatar du membre
Michel cerfvoliste
Donateurs
Donateurs
Messages : 9627
Enregistré le : sam. mai 05, 2007 9:43 am
Localisation : Chambon la Forêt - LOIRET
A remercié : 6056 fois
A été remercié : 2223 fois

Re: Le fardier de Cugnot

Message par Michel cerfvoliste » jeu. févr. 28, 2019 12:34 pm

C'est un superbe modèle !

Moi aussi il me tente beaucoup !

Bravo Gwalch, et bonne suite, Michel
En cours : Le Caudron C272 LUCIOLE de Philippe RENNESSON
Quelques modèles de HY
Mon album : http://www.maquettes-papier.net/galerie ... ?cat=10339

gwalch
Papier 20 grammes
Papier 20 grammes
Messages : 104
Enregistré le : mer. oct. 31, 2018 2:58 pm
Localisation : Finistère - Bretagne
A remercié : 37 fois
A été remercié : 175 fois

Re: Le fardier de Cugnot

Message par gwalch » ven. mars 01, 2019 9:57 am

Et on continue avec la mise en place de l'essieu arrière, de la malle inférieure et des roues. La maquette est toujours aussi fine et délicate, assez difficile mais très plaisante à réaliser (sauf les essieux que je n'arrive pas à rentrer dans les trous :( )

Le chassis à l'envers avec l'essieur et la malle :
Une roue en pièces détachées :
Et les deux roues en place sur le support définitif :
Ces utilisateurs ont remercié l’auteur gwalch pour son message (7 au total) :
Michel cerfvolisteBoscoCRIQUETRonaldoMBombardPat_Craftchristian41

Avatar du membre
RonaldoM
Papier 100 grammes
Papier 100 grammes
Messages : 558
Enregistré le : mer. mars 16, 2011 7:40 pm
Localisation : Brésil
A remercié : 58 fois
A été remercié : 344 fois
Contact :

Re: Le fardier de Cugnot

Message par RonaldoM » sam. mars 02, 2019 4:14 am

Est-ce que tu peux montrer le détail de la fixation des essieux dans les roues ?
Regarder aussi http://paperoom.blogspot.com/" onclick="window.open(this.href);return false;
http://onipapel.blogspot.com/" onclick="window.open(this.href);return false;

gwalch
Papier 20 grammes
Papier 20 grammes
Messages : 104
Enregistré le : mer. oct. 31, 2018 2:58 pm
Localisation : Finistère - Bretagne
A remercié : 37 fois
A été remercié : 175 fois

Re: Le fardier de Cugnot

Message par gwalch » sam. mars 02, 2019 1:39 pm

Remontrer avec une nouvelle photo ne donnera pas grand chose une fois monté vu la taille !
De manière très simple, on installe l'essieu, et les différentes pièces sont simplement percées et enfilées sur l'essieu. Par rapport à la photo des différentes pièces de la roue, si on prend l'essieu depuis le chassis, on place d'abord une piece cylindrique formée des 3 pièces "a, b et c", puis la roue elle même (percée au milieu des rayons), puis une deuxieme pièce cylindrique "abc", puis on vient masquer le bout de l'essieu avec le petit cylindre noir.

gwalch
Papier 20 grammes
Papier 20 grammes
Messages : 104
Enregistré le : mer. oct. 31, 2018 2:58 pm
Localisation : Finistère - Bretagne
A remercié : 37 fois
A été remercié : 175 fois

Re: Le fardier de Cugnot

Message par gwalch » mar. mars 05, 2019 2:15 pm

Le fardier a bien avancé, voila quelques photos pour vous montrer cela.

On commence par rajouter la traverse supportant l'axe de rotation avant. En réalité, le petit disque gris à l'avant sera quasiment le seul point de jonction collé entre l'ensemble du chassis et l'ensemble chaudière-roue avant ! Je dis quasimement, car il y a aussi la barre de direction, mais sur laquelle ne s'applique aucune force.
Ajout de la banquette :
Et construction de la roue avant :
Ces utilisateurs ont remercié l’auteur gwalch pour son message (3 au total) :
Michel cerfvolisteBombardchristian41

gwalch
Papier 20 grammes
Papier 20 grammes
Messages : 104
Enregistré le : mer. oct. 31, 2018 2:58 pm
Localisation : Finistère - Bretagne
A remercié : 37 fois
A été remercié : 175 fois

Re: Le fardier de Cugnot

Message par gwalch » mar. mars 05, 2019 2:21 pm

On enchaine avec la construction du support de roue :
Petit souci pour la suite : la pièce suivante du mécanisme est extrêmement précise à découper, et j'avais impérativement besoin de le faire à une heure où l'éclairage naturel est maximal. J'ai donc attaqué la construction de la chaudière avant, donc deux images avec la chaudière et la roue placée dans son support :
Ces utilisateurs ont remercié l’auteur gwalch pour son message (6 au total) :
RonaldoMCRIQUETPasKalPat_CraftBombardchristian41

Avatar du membre
RonaldoM
Papier 100 grammes
Papier 100 grammes
Messages : 558
Enregistré le : mer. mars 16, 2011 7:40 pm
Localisation : Brésil
A remercié : 58 fois
A été remercié : 344 fois
Contact :

Re: Le fardier de Cugnot

Message par RonaldoM » mar. mars 05, 2019 8:41 pm

gwalch a écrit :
sam. mars 02, 2019 1:39 pm
Remontrer avec une nouvelle photo ne donnera pas grand chose une fois monté vu la taille !
De manière très simple,...
Merci de ces informations. Je crois, donc qu'elles resteront libres pour rouler
Regarder aussi http://paperoom.blogspot.com/" onclick="window.open(this.href);return false;
http://onipapel.blogspot.com/" onclick="window.open(this.href);return false;

gwalch
Papier 20 grammes
Papier 20 grammes
Messages : 104
Enregistré le : mer. oct. 31, 2018 2:58 pm
Localisation : Finistère - Bretagne
A remercié : 37 fois
A été remercié : 175 fois

Re: Le fardier de Cugnot

Message par gwalch » mar. mars 05, 2019 9:01 pm

RonaldoM a écrit :
mar. mars 05, 2019 8:41 pm
Je crois, donc qu'elles resteront libres pour rouler
Effectivement, elles peuvent être laissées mobiles. Sur ma réalisation, la roue avant tourne réellement, pas les arrières. J'ai eu des difficultés avec l'essieu et j'ai remis un point de colle pour renforcer.

gwalch
Papier 20 grammes
Papier 20 grammes
Messages : 104
Enregistré le : mer. oct. 31, 2018 2:58 pm
Localisation : Finistère - Bretagne
A remercié : 37 fois
A été remercié : 175 fois

Re: Le fardier de Cugnot

Message par gwalch » ven. mars 08, 2019 9:20 am

Le mécanisme des roues est très détaillé, j'ai du attendre effectivement un moment de lumière maximal pour le faire. Voila la suite des travaux.

On commence avec les deux pattes latérales :
Les pattes sont placés dans leur emplacement : un point de colle en bout d'essieu et traversée de la palette supérieure :
Ajout de la chaudière, tenues par deux barres de papier recourbées :

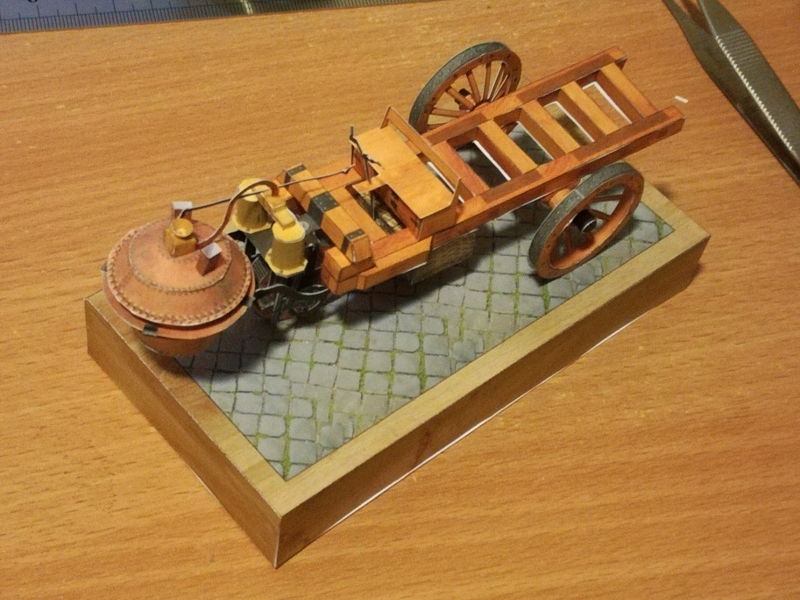

Et finalement mise en place de la partie supérieure du mécanisme :
Ces utilisateurs ont remercié l’auteur gwalch pour son message (3 au total) :
Michel cerfvolisteBombardchristian41

gwalch
Papier 20 grammes
Papier 20 grammes
Messages : 104
Enregistré le : mer. oct. 31, 2018 2:58 pm
Localisation : Finistère - Bretagne
A remercié : 37 fois
A été remercié : 175 fois

Re: Le fardier de Cugnot

Message par gwalch » ven. mars 08, 2019 9:23 am

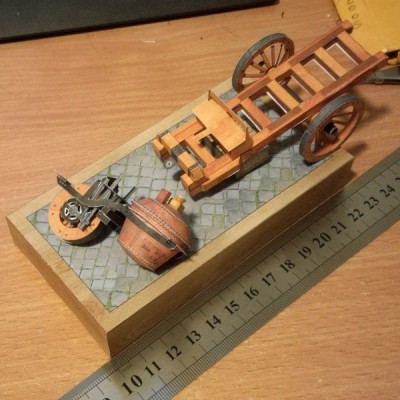

Accrochage définitif de la partie avant sur le fardier :

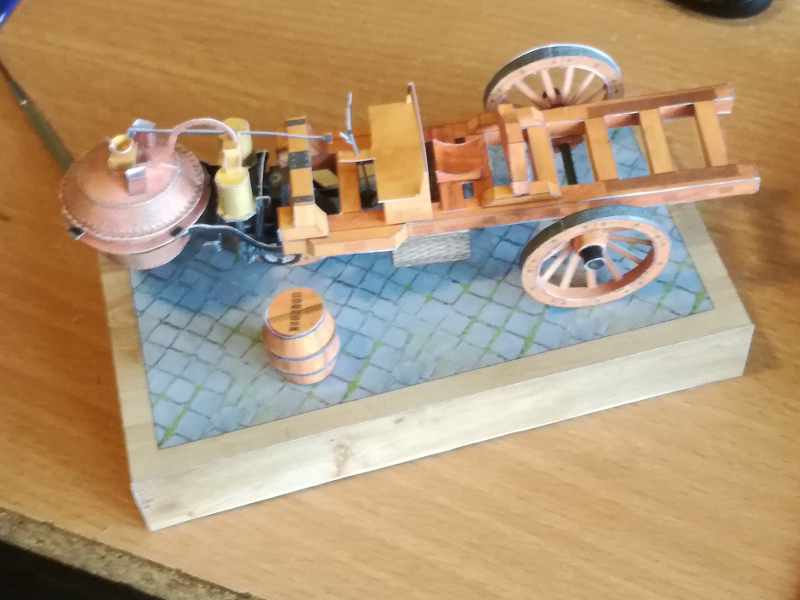

Vue de l'autre coté, avec bien évidemment le réservoir de ... carburant :D
