Bonjour amis du modélisme architectural.
Mon prochain projet est d'aller en Hollande du Nord aux Pays-Bas.
Je construirai les échelles de la ville d'Alkmaar.
La fiche modèle date de 1990, a une belle texture dessinée à la main et est imprimée sur du carton légèrement rugueux.
Environ 250 composants sont répartis sur sept feuilles A3.
L'échelle de 1:100 me met directement au défi d'apporter quelques améliorations.
Toute la présentation de la fiche bricolage donne vraiment envie de la découper tout de suite.
Sincèrement
Kurt
Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
- Fichiers joints
-
-
-
-
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (3 au total) :
- Michel cerfvoliste • Jan Kytop • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Allons-y, la première coupe est la plus profonde
- Fichiers joints
-
- Tout d'abord, la plaque de base est renforcée avec deux morceaux de carton de 0,5 mm. Les deux couches de carton doivent empêcher la base de se déformer, laissez-la maintenant bien sécher...
-
- ... Pour la partie A1, les fenêtres, les portes et les petites briques sont découpées en premier ...
-
- ... coller sur le carton , les fenêtres et les portes à 0,3 mm et les briques à 1 mm , car elles doivent dépasser ...
-
- ... Collez maintenant les gabarits préparés au verso . Carton gris 1 mm dans la zone des fenêtres et carton Finn 1,5 mm pour les portes du rez-de-chaussée.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (2 au total) :
- Michel cerfvoliste • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Salut
- Fichiers joints
-
- Maintenant, découpez à nouveau les ouvertures des fenêtres et des portes...
-
- ... puis colorez les bords, ce que je fais toujours avec de simples aquarelles.
-
- Maintenant, les fenêtres et les portes sont collées par derrière...
-
- ... et les briques sont collées pièce par pièce à l'avant.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (2 au total) :
- bo56a1 • Michel cerfvoliste
-
RonaldoM
- Papier 160 grammes
- Messages : 774
- Enregistré le : mer. mars 16, 2011 7:40 pm
- Localisation : Brésil
- A remercié : 151 fois
- A été remercié : 541 fois
- Contact :
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Merci de la présentation des détails. Ce sera une très belle maquette
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Bienvenue et merci Ronaldo
- Fichiers joints
-
- La pièce A2 avec renfort carton 1mm ...
-
- ... est posée sur le bâtiment avant.
-
- La plaque de base complètement séchée est maintenant découpée, les bords colorés et "scellés" avec de la colle.
-
- Collez maintenant le bâtiment avant sur la plaque de base.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (4 au total) :
- Michel cerfvoliste • Rusty79 • aaryt • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Bonjour tout le monde
Tout d'abord, merci pour les nombreux pouces, je suis toujours content quand mes rapports de construction sont bien reçus
et plus loin ...
Tout d'abord, merci pour les nombreux pouces, je suis toujours content quand mes rapports de construction sont bien reçus
et plus loin ...
- Fichiers joints
-
- Jetzt zum Dachgiebel , laut Bauanleitung ein "harter Brocken" ... zuerst zum vorderen Teil ...
-
- ... wobei ich Hier das Gemälde sowie das Relief herausschneide und die untere Lasche entferne ...
-
- ... dann auf 1,5 mm Finn Pappe leimen und die Öffnungen wieder ausschneiden ...
-
- ...danach noch mit 2,9 mm Finn Pappe verstärken um schlussendlich eine Gesamtstärke von 5 mm zu erreichen .
Mit freundlichem Gruß
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (2 au total) :
- Michel cerfvoliste • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
mais maintenant plus loin ...
- Fichiers joints
-
- Le relief et la peinture remis en place...
-
- ... Teil A5 Rückseitig aufleimen und gut trocknen lassen .
-
- Jetzt die geraden Segmente mit dem Cutter abschneiden ...
-
- ... und die Runden Segmente mit der guten alten Laubsäge ausschneiden.
-
- Die Kanten anfärben .
Mit freundlichem Gruß , Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (4 au total) :
- Michel cerfvoliste • AVEL • bo56a1 • RonaldoM
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Bonjour tout le monde ,
- Fichiers joints
-
- Maintenant, je recouvre le pignon avec la pièce A6 ...
-
- ... donc ce "morceau dur" est fait dans sa première étape.
-
- Fixez les corniches A7 et A8...
-
- ... au pignon. Pour le moment, ne fixez aucune autre décoration et laissez le pignon seul pour le moment.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (3 au total) :
- Michel cerfvoliste • bo56a1 • aaryt
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
et plus loin ...
- Fichiers joints
-

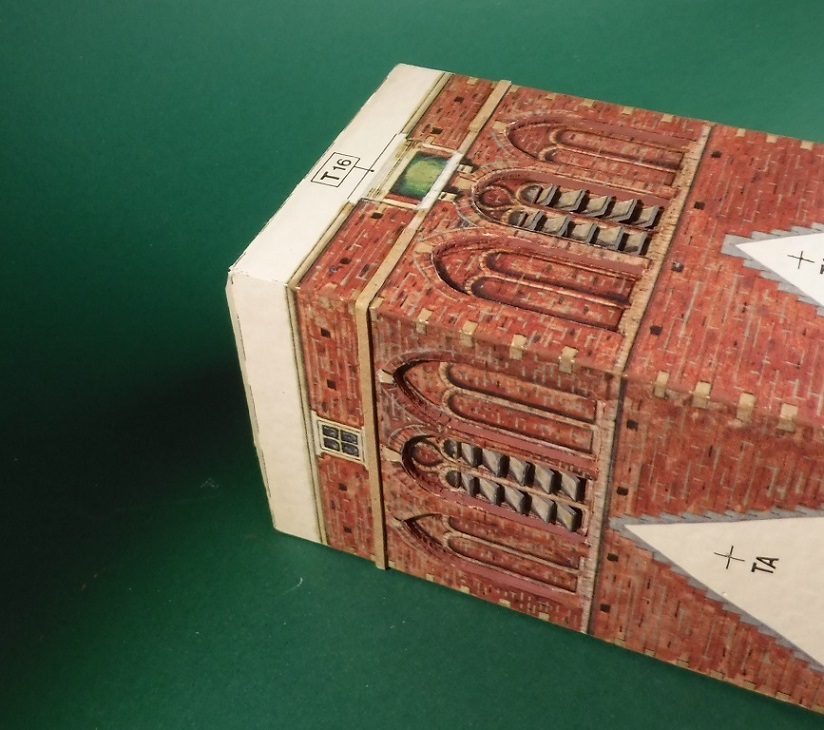

- Passons maintenant à la tour. Le cadre T18 est installé dans la tour à l'aide de lignes auxiliaires.Je renforce le cadre avec du carton de 2 mm.
-
- Découpez les 12 "fenêtres" et collez-les sur du carton coloré de 0,4 mm...
-
- Dans la zone derrière les "fenêtres", je colle du carton avec du Finn de 1,5 mm et découpe à nouveau les ouvertures.
-
- Les poutres pliantes sont découpées et individuellement légèrement ouvertes et réinsérées ...
-
- Une fois les bords colorés, je remets les "parties de fenêtre" en place.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (2 au total) :
- Michel cerfvoliste • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Bonjour tout le monde
- Fichiers joints
-
- Toutes les fenêtres sont terminées...
-
- ... collez maintenant la tour ensemble...
-
- ... et insérez et collez le cadre jusqu'à la hauteur du renfort de fenêtre ...
-
- ... renforcez maintenant la partie inférieure de la tour avec du carton de 1 mm.
Sincères amitiés
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (2 au total) :
- Michel cerfvoliste • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Bonjour à tous ,
et plus loin ...
et plus loin ...
- Fichiers joints
-
- J'insiste sur la bordure supérieure avec des bandes de carton...
-
- ... où le centre avant reste libre, il y aura plus tard un balcon.
-
- Le faux plafond G1 est renforcé avec du carton de 2,5 mm...
-
- ... et collé à la tour et au porche.
Un support est installé en dessous.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (3 au total) :
- Michel cerfvoliste • denis • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Bonjour
- Fichiers joints
-
- Le premier toit avec deux lucarnes...
-
- ... renforcé de carton 1mm et collé à la tour.
-
- Les deux lucarnes...
-
- ... posées sur le toit.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (2 au total) :
- Michel cerfvoliste • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
Bonjour,
- Fichiers joints
-

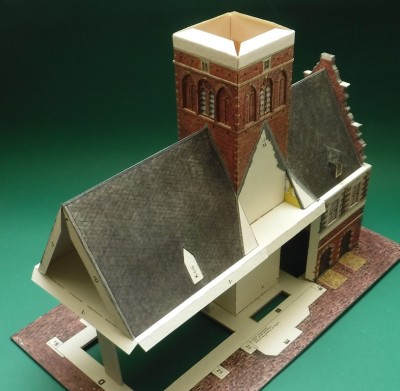

- Le toit étant un peu trop court, je colle un pignon en carton de 1 mm d'épaisseur à l'avant et à l'arrière...
-
- ... ainsi le pignon décoratif peut maintenant être placé avec une distance appropriée par rapport au bord avant.
-
- Renforcez le toit K2 avec du carton de 1 mm ...
-
- ... et collez-le à la tour.
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (3 au total) :
- Michel cerfvoliste • paperman69 • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
et on y va...
- Fichiers joints
-
- Deux contreforts, parties SL + SV, renforcés à l'intérieur avec plusieurs cadres SV...
-
- ... et à gauche...
-
- ... ainsi qu'attaché sur le côté droit ...
-
- ... Le premier pignon latéral se prête à être affiné !!
Sincèrement
Kurt
- Ces utilisateurs ont remercié l’auteur Spitfire Steiermark pour son message (2 au total) :
- Michel cerfvoliste • bo56a1
-
Spitfire Steiermark
- Papier Calque
- Messages : 90
- Enregistré le : dim. déc. 11, 2022 2:13 pm
- A remercié : 10 fois
- A été remercié : 189 fois
Re: Échelles de la ville d'Alkmaar - Leon Schuijt - 1:100
L'étape suivante ...
- Fichiers joints
-
- Fenêtres , portes et poutres découpées ...
-
- ... collées à 0,5 mm , poutres à 1 mm .
-
- Renforts divers de 1,5 à 3mm...
-
- ...colle au dos...
-
- ... et insérez les pièces préparées .
Sincèrement
Kurt
