Sous-marin imaginaire type I

Messagepar Edwige » dim. juin 28, 2009 4:58 pm

Voilà la notice de montage.

Contrecoller les pièces de la page 6 sur du carton 1mm (pour les pièces avec une languette, la laisser dépasser du carton).

IMG_0861 (Copier).JPG


Préparer les pièces C1, C2, S1a et S1b.

IMG_0847 (Copier).JPG


IMG_0848 (Copier).JPG


Former C1 et ajouter C2.

IMG_0849 (Copier).JPG


IMG_0851 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » lun. juin 29, 2009 7:55 pm

Las suitas :

Coller S1a sur l'ensemble, ce qui permet de donner le bon cintrage à l'ensemble.

IMG_0853 (Copier).JPG


Ajouter S1b, qui rigidifie et fournit des languettes pour le collage de la suite.

IMG_0854 (Copier).JPG


Marquer les plis sur C3 puis cintrer la pièce ; les parties roses doivent rester planes.

IMG_0855 (Copier).JPG


IMG_0856 (Copier).JPG


Coller C3 sur l'ensemble.

IMG_0857 (Copier).JPG

Avatar du membre
Chris
Papier 160 grammes
Papier 160 grammes
Messages : 849
Enregistré le : jeu. mai 24, 2007 9:15 am
Localisation : Normandie
Contact :

Re: Sous-marin imaginaire type I

Messagepar Chris » jeu. juil. 02, 2009 10:42 am

Bonjour,

un ptit tuto d'explication pour le montage, sympa !
merci Edwige..


:) 8)
Rien n'est impossible à l'homme , ce qu'il ne peut faire , il le laisse de coté ( rarement !).
Et du plastique au papier il n'y a qu'un petit pas à franchir !!

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » sam. juil. 04, 2009 12:29 pm

Collage de C3 terminé :

IMG_0858 (Copier).JPG

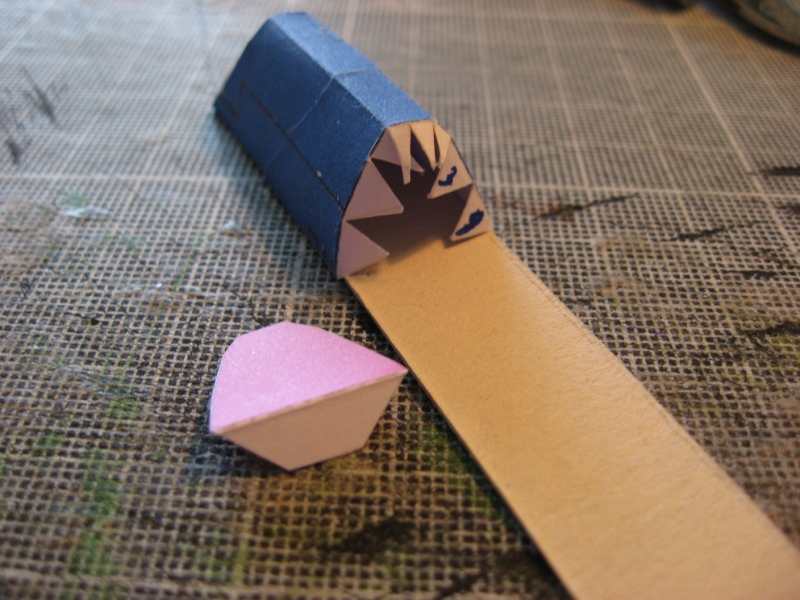

Préparer S2a et S2B. Pour pouvoir passer la pince dedans lors du collage, j'ai fait des trous à la perforatrice.

IMG_0859 (Copier).JPG


Avec l'ajout de C4, puis S2a et S2b.

IMG_0860 (Copier).JPG


Ajout de C5 et fin du tronçon avant :

IMG_0863 (Copier).JPG

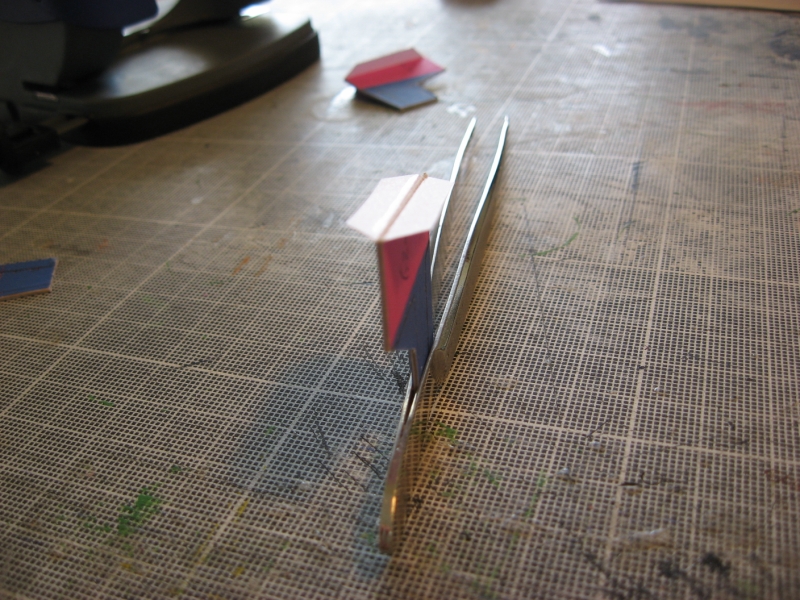

Former C6 et C7. C7 a un pli bien marqué, le reste est seulement cintré.

IMG_0864 (Copier).JPG

Avatar du membre
Michel cerfvoliste
Modérateur
Modérateur
Messages : 8874
Enregistré le : sam. mai 05, 2007 9:43 am
Localisation : Chambon la Forêt - LOIRET
A remercié : 5092 fois
A été félicité : 1843 fois

Re: Sous-marin imaginaire type I

Messagepar Michel cerfvoliste » dim. juil. 05, 2009 8:19 am

Merci pour ta notice de montage, elle est bien claire.

Michel
En cours : Le château de Blois d'Instant Durable
Quelques modèles de HY
Mon album : http://www.maquettes-papier.net/galerie ... ?cat=10339

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » dim. juil. 05, 2009 9:30 am

De rien ; je vais pourtant devoir l'arrêter bientôt, car il faut que je repense certaines pièces qui se montent vraiment très mal.
En tout cas voici la suite :

Assembler C6 et C7

IMG_0865 (Copier).JPG


IMG_0866 (Copier).JPG


Revenons ensuite aux pièces G. Pour celles qui sont contrecollées, il faut laisser dépasser la languette d'assemblage hors du carton :

IMG_0862 (Copier).JPG


Découper toutes les pièces G. Pour le moment, certaines parties blanches (pièces G*a) peuvent être laissées en place :

IMG_0867 (Copier).JPG


Ensuite, contrecoller G1a sur G1b, G2a sur G2b et G3a sur G3b.

IMG_0868 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » lun. juil. 06, 2009 7:15 pm

Découper les zones blanches qui restaient, replier les languettes de G2 et G3 vers l'extérieur :

IMG_0872 (Copier).JPG


Coller G2 sur G1 (à chaque fois, au milieu du bord correspondant), puis G3 sur G1 :

IMG_0873 (Copier).JPG


IMG_0874 (Copier).JPG

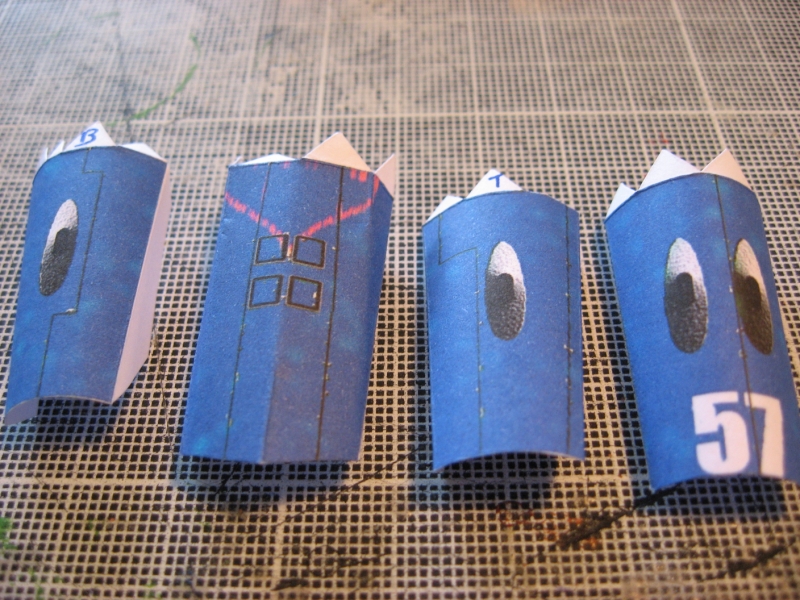

Mettre en forme C8a, b, c et d. Ces pièces sont cintrées, et C8a a aussi trois endroits pliés.

IMG_0875 (Copier).JPG


IMG_0876 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » mer. juil. 08, 2009 8:01 pm

Repérer les deux parties de G qui ont une marque de rouille. Coller C8a entre ces deux parties ; coller à sa droite C8b, et à sa gauche C8c :

IMG_0877 (Copier).JPG


Terminer par C8d ; attention au sens avant-arrière :

IMG_0878 (Copier).JPG


Coller l'ensemble C6-C7 précédemment assemblé :

IMG_0879 (Copier).JPG


Coller S3a à l'autre bout. Comme la section est élargie à cause des épaisseurs de carton en croix, il vaut mieux que S3a soit bien calé en haut :

IMG_0880 (Copier).JPG


Ajouter S3b (bien centré en hauteur) :

IMG_0881 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » mer. juil. 15, 2009 9:19 pm

Ajouter C9 :

IMG_0884 (Copier).JPG


Ajouter C10 (attention, lorsque la pièce est formée, à garder la zone rose bien plate) :

IMG_0885 (Copier).JPG

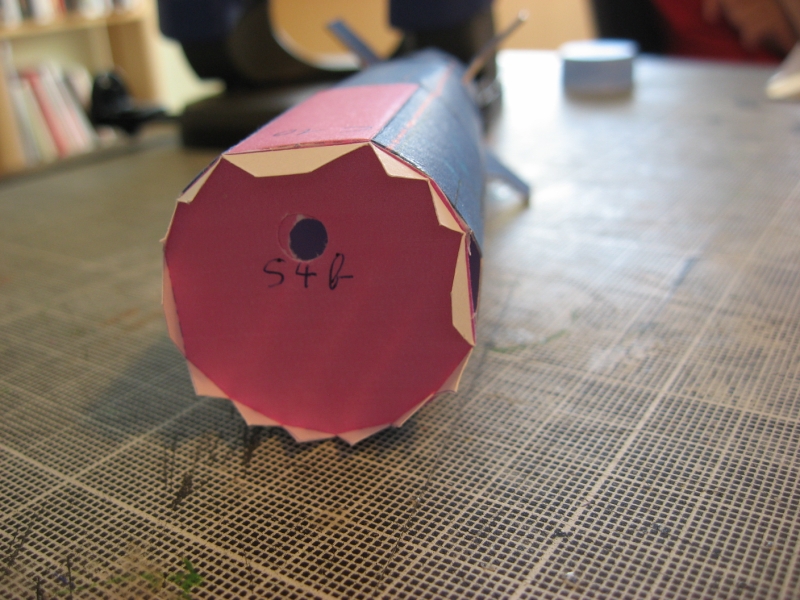

Ajouter les deux pièces S4 selon la technique habituelle :

IMG_0886 (Copier).JPG


Ajouter C11 :

IMG_0887 (Copier).JPG


Former C12, qui servira de jonction entre les tronçons avant et arrière de la coque :

IMG_0888 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » mer. juil. 15, 2009 9:28 pm

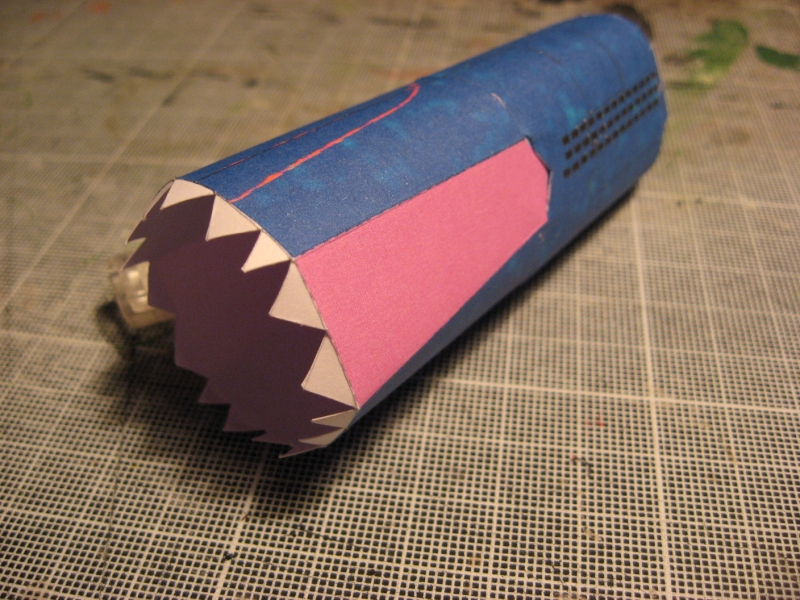

Assemblage des deux tronçons avec C12 :

IMG_0889 (Copier).JPG


IMG_0890 (Copier).JPG


IMG_0891 (Copier).JPG


La pièce H9 peut être formée n'importe quand...

IMG_0912 (Copier).JPG


IMG_0913 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » ven. août 07, 2009 10:42 pm

Préparer S5, H1, H2 et H3 :

IMG_0892 (Copier).JPG


Coller la grosse languette de H1 et une languette de H2 sur S5 :

IMG_0893 (Copier).JPG


IMG_0894 (Copier).JPG


Fermer H2 sur H1, ajouter H3, préparer S6a

IMG_0895 (Copier).JPG


Mettre en place S6a, pour bien donner le forme à l'ensemble :

IMG_0896 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » ven. août 07, 2009 10:48 pm

IMG_0897 (Copier).JPG


Ajouter S6b :

IMG_0899 (Copier).JPG


Préparer toutes les autres pièces H et S7 :

IMG_0906 (Copier).JPG


Coller H5 sur H4 puis le tout à l'autre extrémité de S5 :

IMG_0907 (Copier).JPG


IMG_0908 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » ven. août 07, 2009 10:55 pm

Coller H6 :

IMG_0909 (Copier).JPG


Puis H7, S7a, S7b et H8 ; je n'ai pas collé entièrement H8 car je voulais d'abord bien coller l'ensemble H sur la coque pincipale. Ce n'est pas très malin, car ensuite la dernière languette de H8 est très difficile à coller. Variante à réserver aux plus baroudeurs d'entre nous...

IMG_0910 (Copier).JPG


IMG_0911 (Copier).JPG


IMG_0914 (Copier).JPG


Avec l'ajout de H9 :

IMG_0915 (Copier).JPG

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » ven. août 07, 2009 11:02 pm

Pour faciliter le stockage en attendant la suite, fabrication du présentoir avec P1 et P2 ; je suggère de contrecoller des baguettes de carton fort aux angles, car sinon ce présentoir supporte mal le poids de la maquette :

IMG_0916 (Copier).JPG


IMG_0917 (Copier).JPG



Maintenant, il faudra attendre un peu car l'appareil photo est à l'autre bout du monde, et il faut que je reprenne le découpage des parties latérales ; tel quel ce n'est absolument pas jointif...

[modos j'ai vu que ce fil ne colle pas du tout avec les nouvelles règles ; vous pouvez le déplacer dans la bonne salle SVP ?]

Avatar du membre
Edwige
Papier 160 grammes
Papier 160 grammes
Messages : 796
Enregistré le : ven. févr. 01, 2008 11:35 pm
A remercié : 78 fois
A été félicité : 135 fois

Re: Sous-marin imaginaire type I

Messagepar Edwige » jeu. juin 17, 2010 9:22 pm

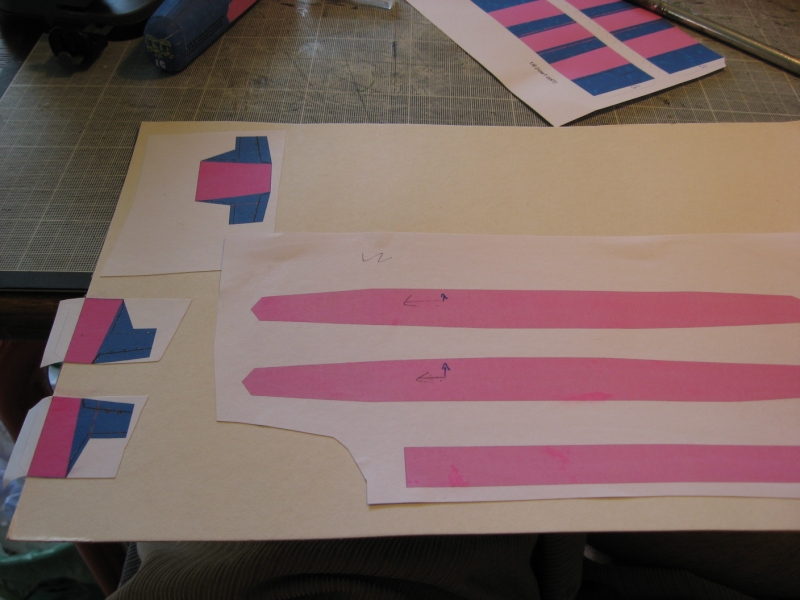

Les pièces de la partie latérale tribord découpées et formées :





Coller T1 avec T2 et T3 avec T4 :



Coller le premier ensemble (T1+T2) sur la zone rose de la coque principale, à tribord, vers l'arrière. Coller l'autre ensemble (T3+T4) à l'avant :



Coller S8 en équerre, contre l'ensemble T1+T2 :
