Patlabor ARL 99 Helldiver Build Thread (TO INSANITY AND BEYOND!!!) Fil de discussion sur la construction du Helldiver de

[ARMORMAN]

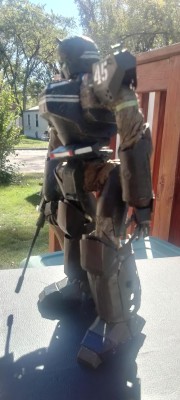

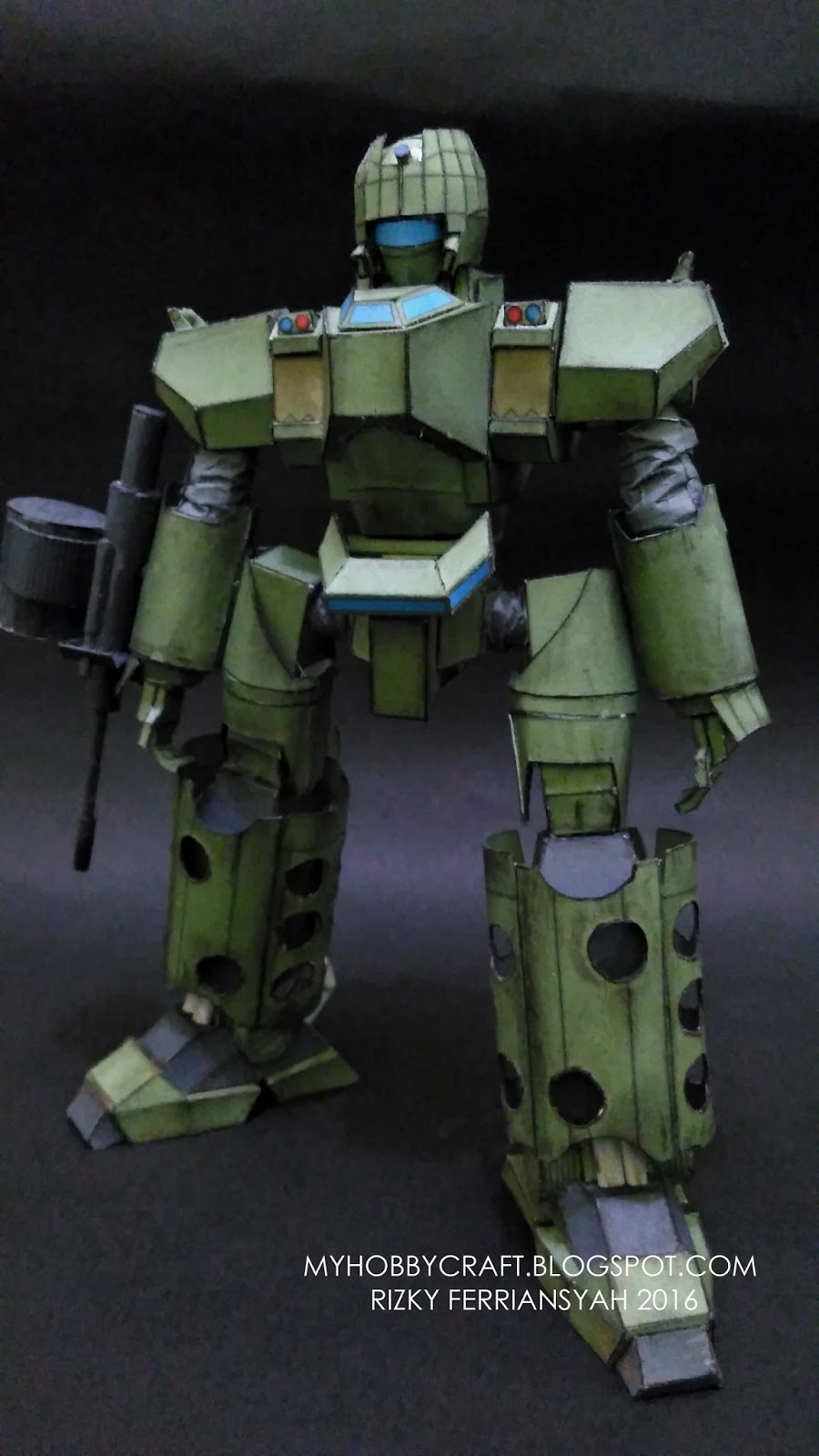

What you are looking at is the same model. The first picture is the model as designed and built by the creator, Rizky Ferriansyah (https://myhobbycraft.blogspot.com). The other two pictures are my build that took it from a mostly static model to a fully articulated all paper figure (right down to the finger tips). As I get time, I'll be uploading the build pics of the 5-year process.

I started this build the first week of lockdowns. I was going to go put to my sister's in Michigan, when she called me and told me not to come because they were locking everything down. Realizing that they were probably going to do the same thing to my state soon, I made emergency supply runs to all the local hobby stores, office supply stores, and Hobby Lobby to stock up on supplies. Now, well stocked, I turned my attention to building a kit that represented a subject I had always liked: the ARL 99 Helldiver from Patlabor: the Movie.

I had always liked the Helldiver design and thought that the model looked pretty good.....then I started to do research....

Ce que vous voyez est le même modèle. La première photo montre le modèle tel que conçu et construit par son créateur, Rizky Ferriansyah (https://myhobbycraft.blogspot.com). Les deux autres photos montrent ma construction, qui est passée d'une maquette presque statique à une figurine entièrement articulée en papier (jusqu'au bout des doigts). Dès que j'aurai le temps, je publierai les photos de la construction de ces cinq années de travail.

J'ai commencé cette construction la première semaine du confinement. J'allais aller chez ma sœur dans le Michigan, quand elle m'a appelée pour me dire de ne pas venir car ils étaient en train de tout confiner. Comprenant qu'ils allaient probablement faire la même chose dans mon État bientôt, j'ai fait des courses d'urgence dans tous les magasins de loisirs créatifs, de fournitures de bureau et chez Hobby Lobby pour faire le plein de fournitures. Maintenant bien approvisionné, je me suis consacré à la construction d'un kit qui représentait un sujet que j'avais toujours aimé : l'ARL 99 Helldiver du film Patlabor.

J'avais toujours aimé le design du Helldiver et je pensais que le modèle avait l'air plutôt bien... puis j'ai commencé à faire des recherches...

[ARMORMAN]

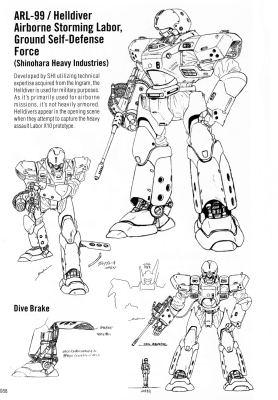

So I found a scan of the "Art of Patlabor the Movie" with one page dedicated to the concept art for the Helldiver. Comparing it to the designer's build, I quickly realized that there were going to be....issues in my OCD mind. Fortunately, being well stocked, on vacation, and in lockdowns, I had plenty of time to figure things out.

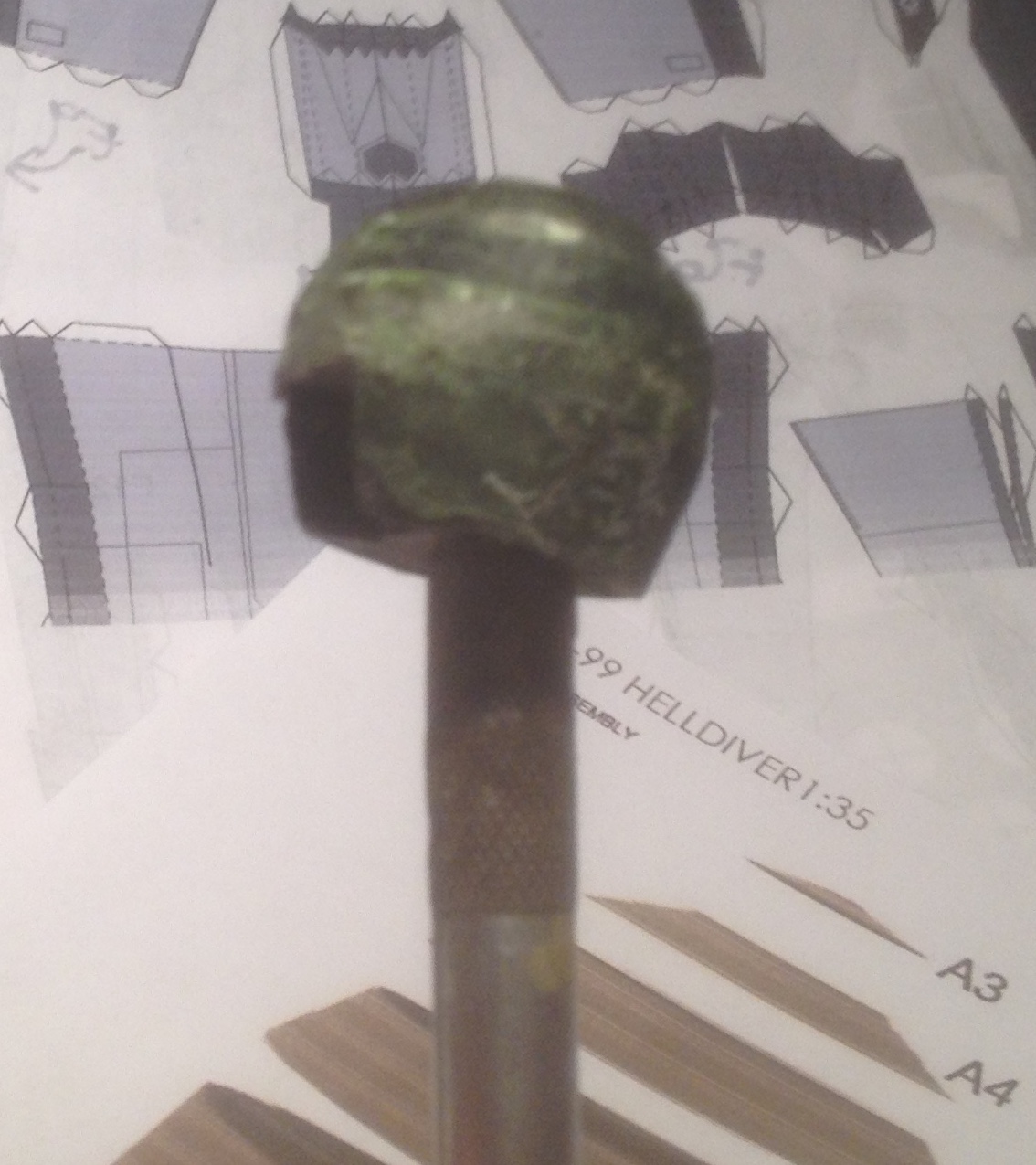

What you're looking at is two different builds. I started one, not remembering the model was on A4 paper and I didn't catch it until the helmet was sanded and prepped for texturing. FORTUNATELY, as both builds were similar, the pics for the first one will work for the second, but there is a little bit of jump.

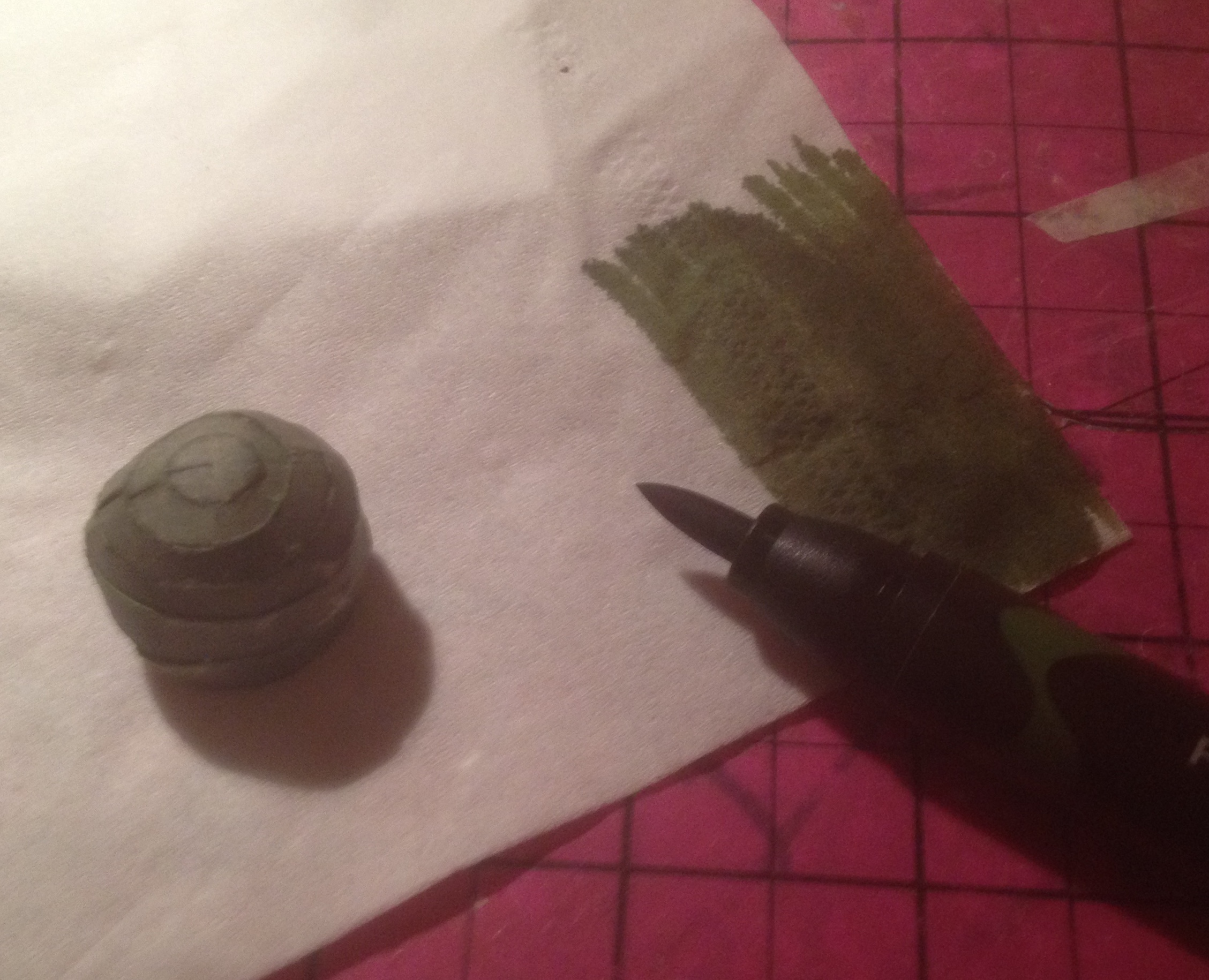

After the initial build of the basic helmet, I sealed it with Modge Podge. Then I noticed those nasty ridges. To compensate for them, I used a marker, tissue paper, and glue to fill in the low areas that when sanded and painted would be smooth (Later I ended up texturing it, so this became redundant, but as I was testing/designing on the fly, I didn't know that).

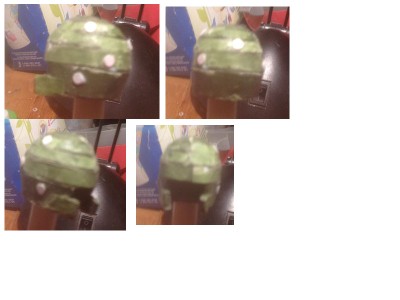

I sanded the helmet, which gave it a smooth curve; then noticed the helmet had all these access plugs. So taking out my trusty hole punch set, proceeded to make and mount all these plug access holes.

J'ai donc trouvé un scan du film « Art of Patlabor », dont une page était consacrée au concept art du Helldiver. En le comparant à la création du designer, j'ai vite compris qu'il y aurait… des problèmes avec mon TOC. Heureusement, étant bien approvisionné, en vacances et confiné, j'ai eu tout le temps de réfléchir.

Vous avez là deux créations différentes. J'en ai commencé une, sans me souvenir que le modèle était sur papier A4, et je ne m'en suis rendu compte qu'une fois le casque poncé et préparé pour la texture. Heureusement, comme les deux créations étaient similaires, les photos de la première fonctionneront pour la seconde, mais il y a un léger jeu.

Après la création initiale du casque de base, je l'ai scellé avec du Modge Podge. C'est là que j'ai remarqué ces vilaines stries. Pour compenser, j'ai utilisé un marqueur, du papier de soie et de la colle pour combler les creux qui, une fois poncés et peints, seraient lisses. (J'ai fini par les texturer plus tard, ce qui est devenu superflu, mais comme je testais et concevais à la volée, je ne le savais pas.)

J'ai poncé le casque, ce qui lui a donné une courbe lisse ; puis j'ai remarqué qu'il était doté de nombreux bouchons d'accès. J'ai donc sorti mon fidèle jeu de perforatrices et procédé à la fabrication et au montage de tous ces trous d'accès.

[ARMORMAN]

More pics to go with post above.
Plus de photos pour accompagner le message ci-dessus.

[ARMORMAN]

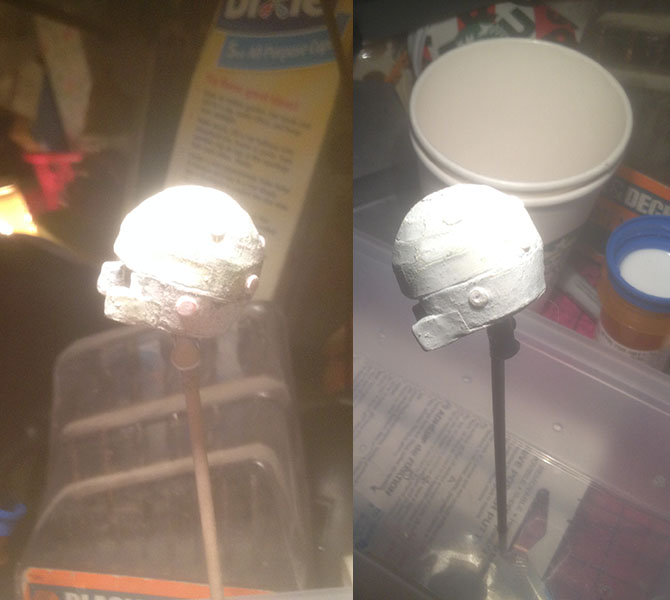

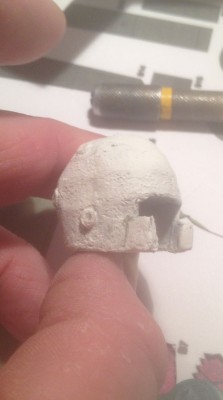

Next, I sprayed sandable auto body primer on the helmet, did a quick sand and then stippled artist's gesso over the surface. I then added the visor that came with the kit and repeated the process.

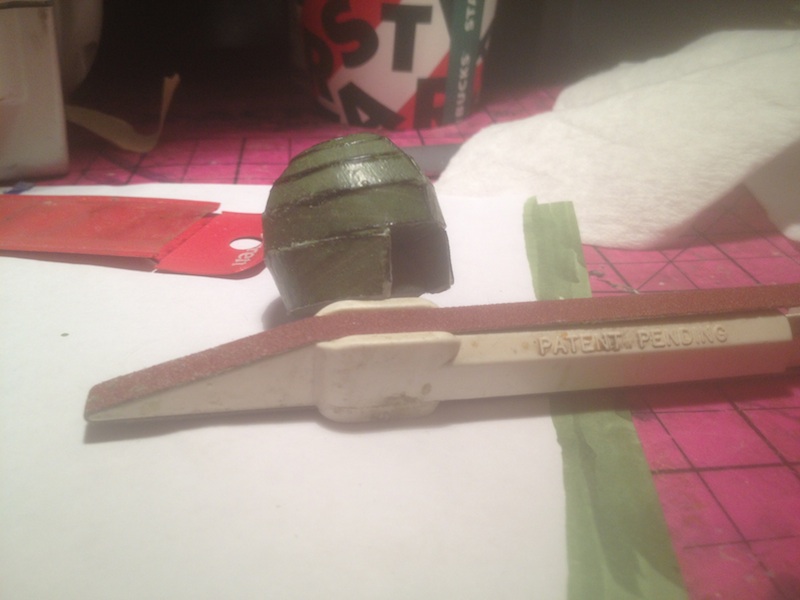

Next came sanding with some finer grit sandpaper to smooth out the texture. then a coat of olive drab paint (the original was JSDF green).

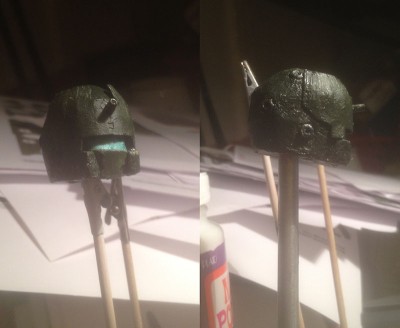

I punched out the vents in the "mask' and backed it with a piece of typing paper cut to shape. The lens was tinted with markers to mimmic the optics that were supposed to be behind it and then it and the mask were sealed. Both were glued into place, then the helmet was stuffed with glue soaked tissue to add rigidity to the helmet. The mask was then painted OD.

Ensuite, j'ai appliqué une couche d'apprêt ponçable pour carrosserie sur le casque, puis j'ai légèrement poncé avant de passer du gesso pour artistes par petites touches. J'ai ensuite ajouté la visière fournie avec le kit et répété l'opération.

J'ai ensuite poncé avec du papier de verre à grain fin pour lisser la texture, puis appliqué une couche de peinture vert olive (la couleur d'origine était le vert des Forces d'autodéfense japonaises).

J'ai percé les aérations du « masque » et l'ai doublé d'un morceau de papier à lettres découpé à la bonne forme. J'ai teinté la lentille avec des marqueurs pour imiter les optiques qui étaient censées se trouver derrière, puis j'ai scellé le masque et la lentille. Les deux éléments ont été collés en place, puis le casque a été rembourré de papier absorbant imbibé de colle pour le rigidifier. Le masque a ensuite été peint en vert olive.

[ARMORMAN]

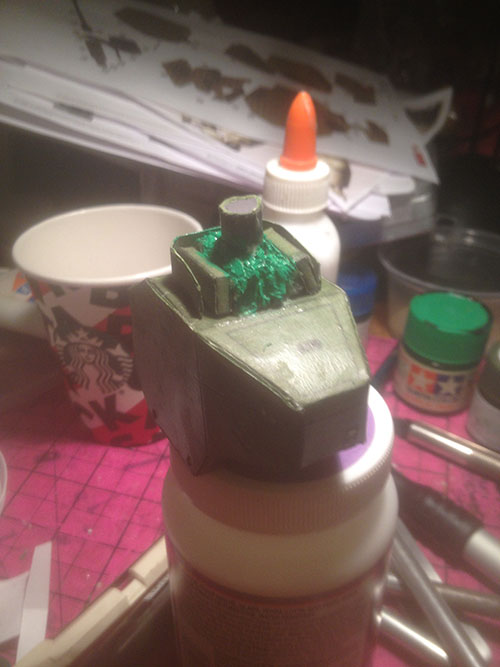

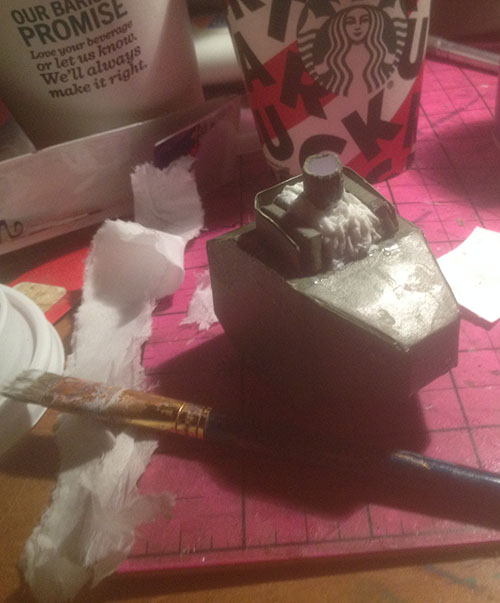

Next I moved on to the upper torso. The anime showed that there was a "collar" surrounding the neck, which I scratch built, then all the neck hydraulics and mechanicals were covered in some type of kevlar or canvas. I also double layered the torso so I could emphasize the panel segmenting and add depth. This is also important for the next phase.

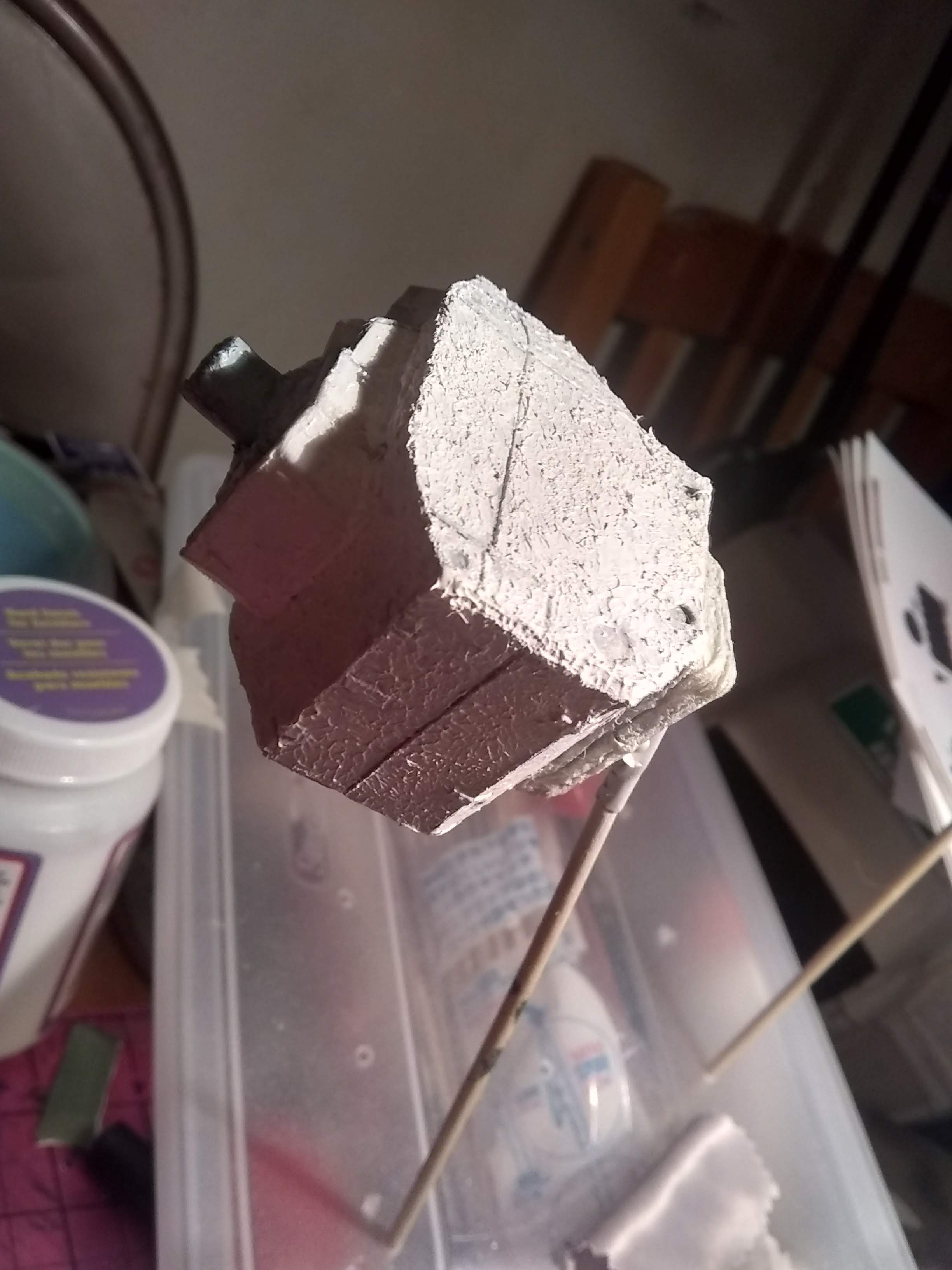

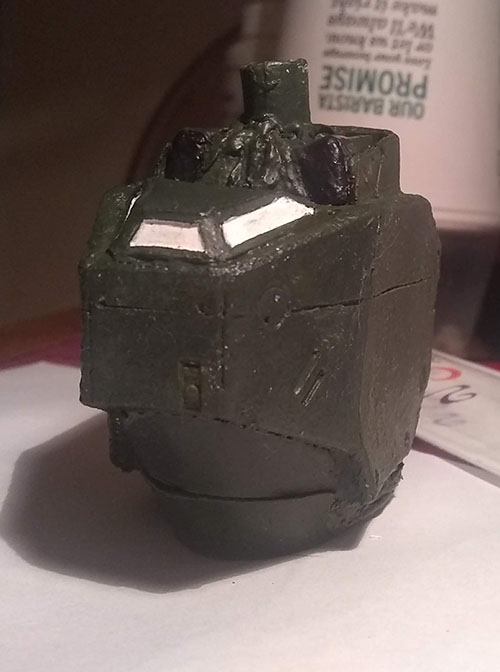

I then sealed the model and then stippled some thick gesso onto the torso. Once dried, I sanded it down to look like cast iron. It was then premiered and painted with olive drab.


Ensuite, je me suis attaqué au haut du torse. L'anime montrait un « collier » autour du cou, que j'ai fabriqué de toutes pièces. Les systèmes hydrauliques et mécaniques du cou étaient recouverts d'une sorte de Kevlar ou de toile. J'ai également doublé l'épaisseur du torse afin de mieux marquer les segments des panneaux et d'ajouter de la profondeur. Cette étape était importante pour la suite.

J'ai ensuite scellé le modèle, puis j'ai appliqué du gesso épais sur le torse par petites touches. Une fois sec, je l'ai poncé pour lui donner l'aspect de la fonte. Il a ensuite été apprêté et peint en vert olive.

[ARMORMAN]

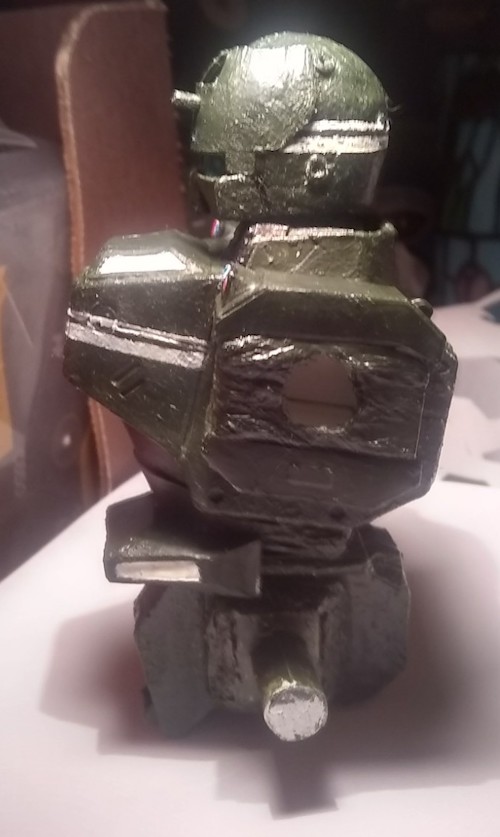

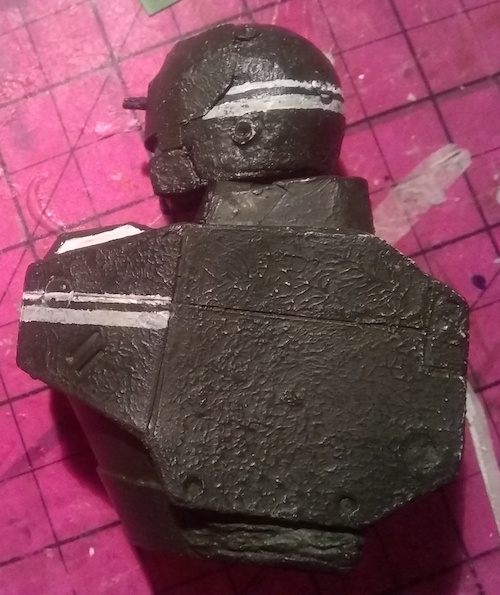

Sanded and painted

Poncé et peint

[ARMORMAN]

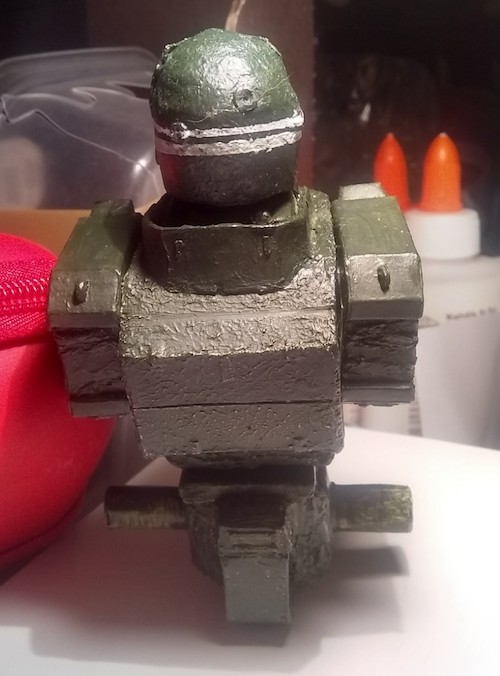

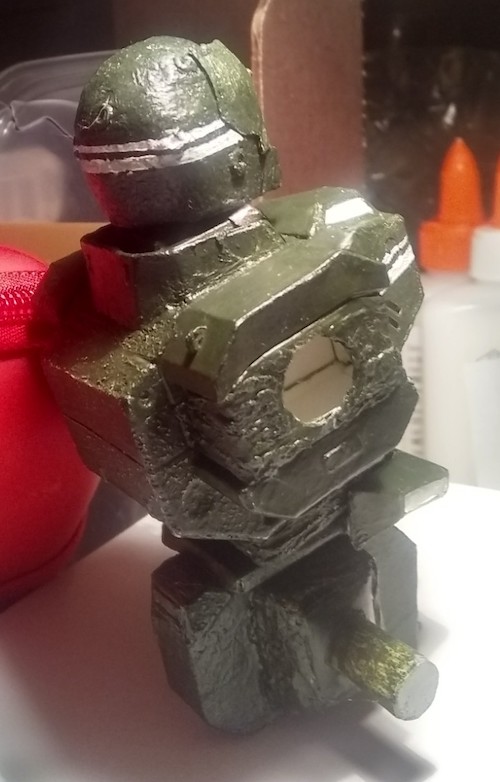

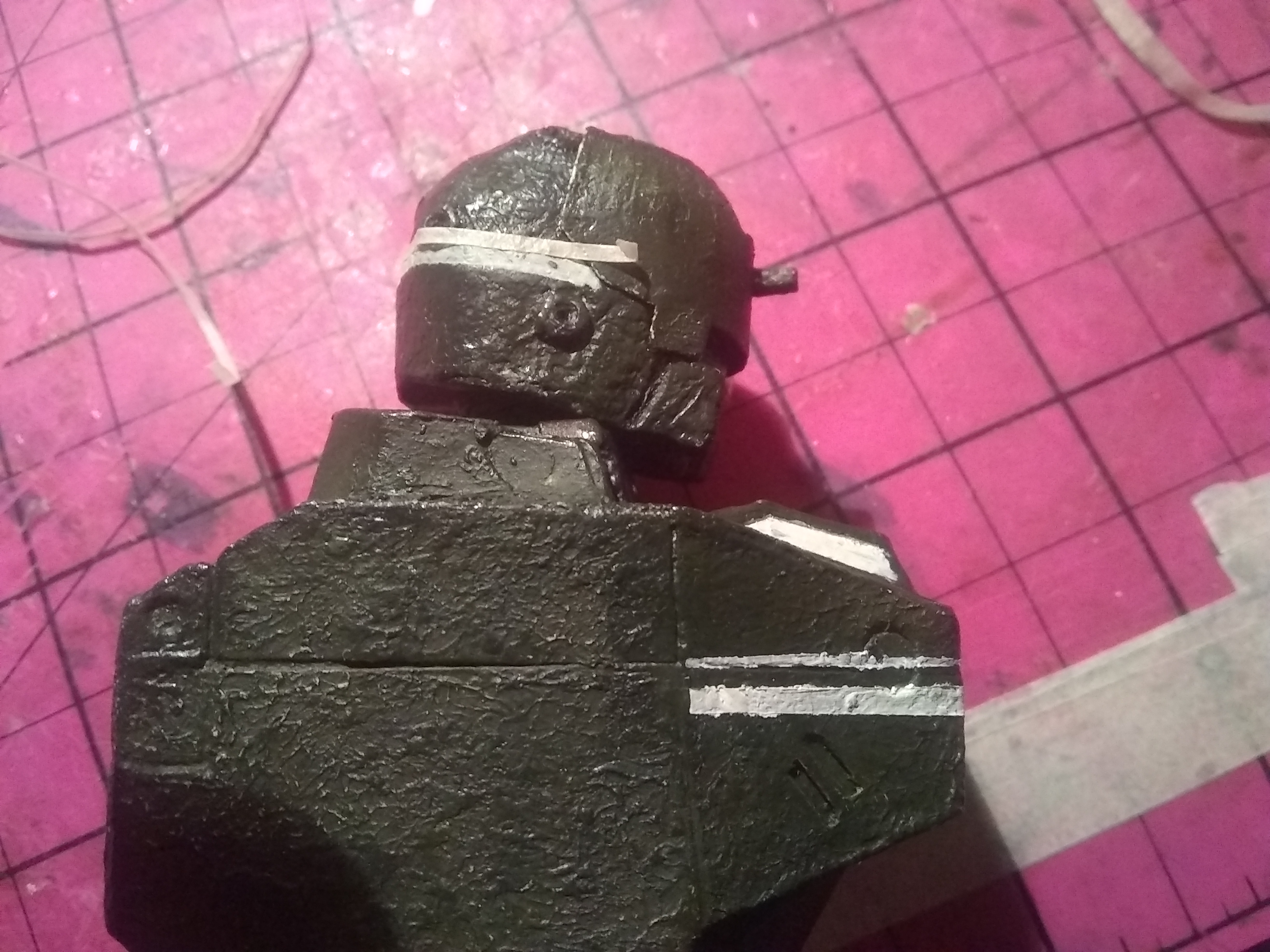

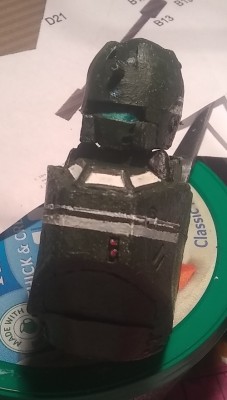

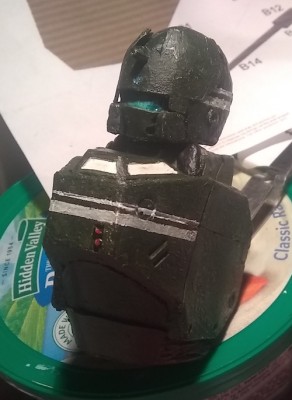

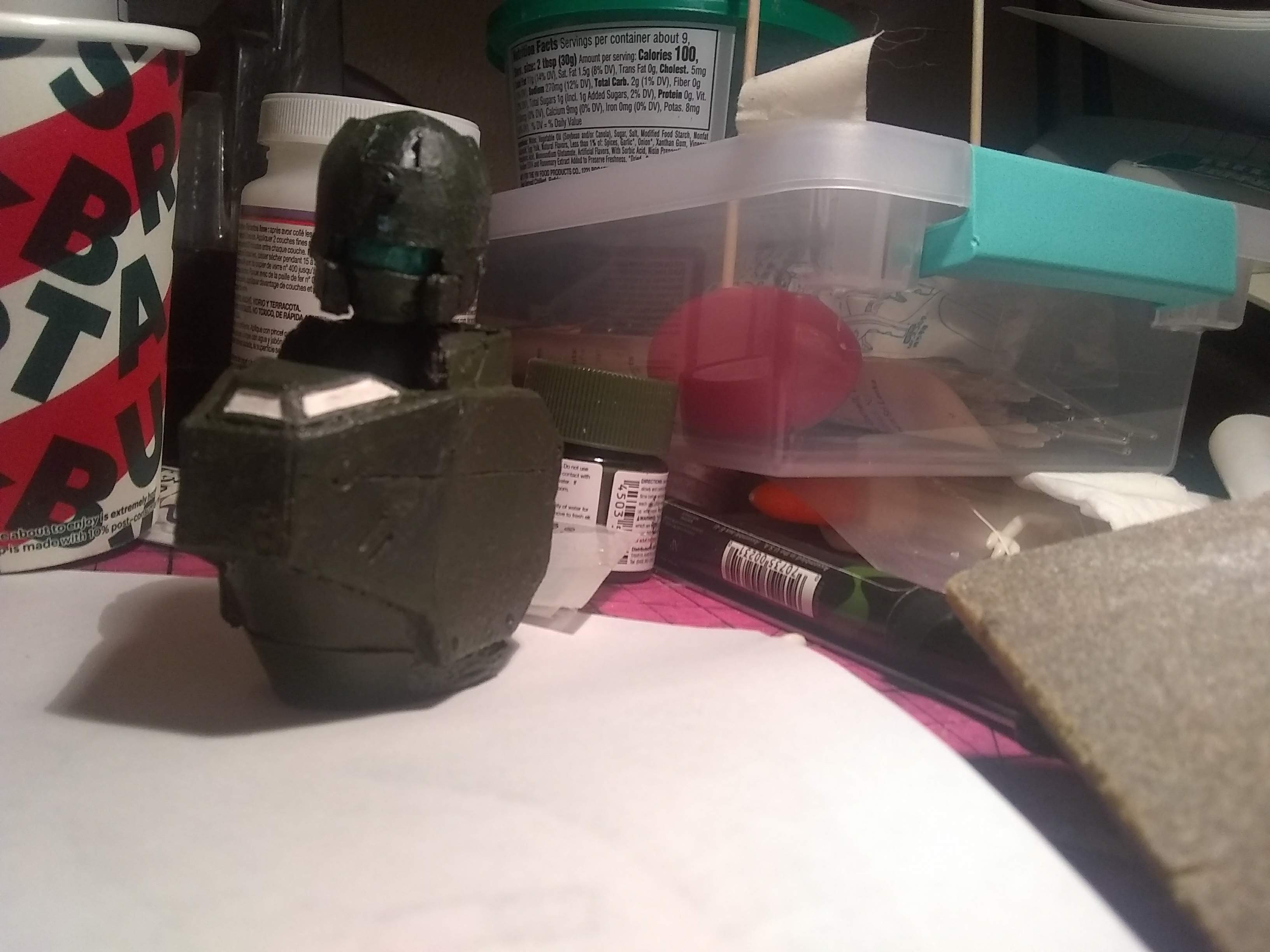

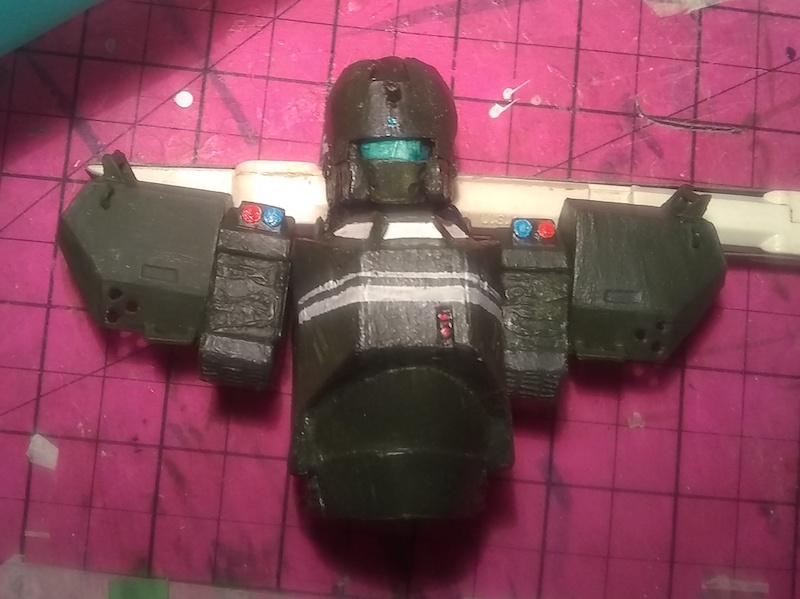

Next, I taped off the head and "chest" and added stripes by cutting some thin strips of making tape and then painting white stripes.

Ensuite, j'ai scotché la tête et la "poitrine" et j'ai ajouté des rayures en coupant de fines bandes de ruban adhésif, puis en peignant des rayures blanches.

[ARMORMAN]

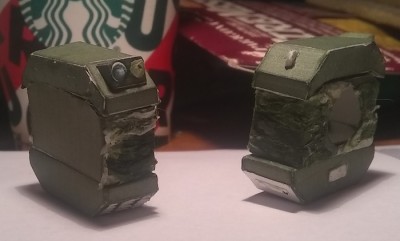

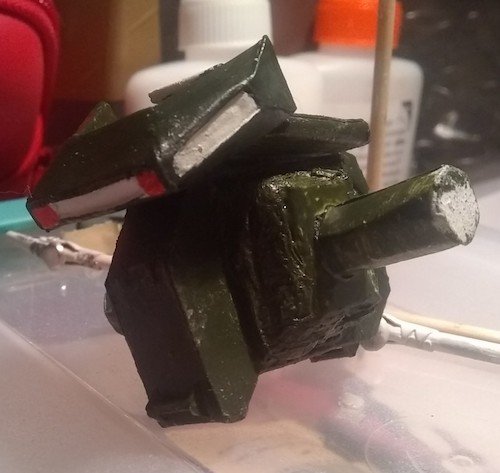

Next, I built and modified the middle shoulder section between the pauldrons and the torso.

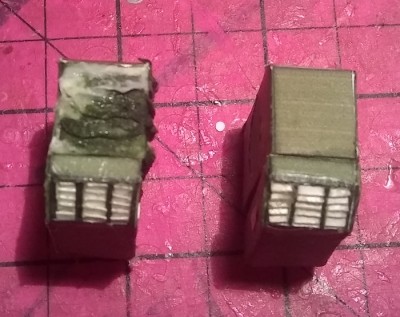

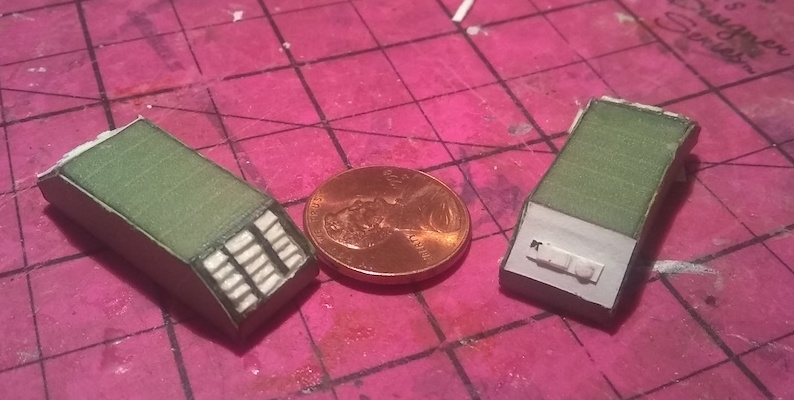

I cut and added tiny wedge-shaped venting that was shown in the production art for the anime, the anime, and many of the plastic kits and toys that were developed.

I then added raised surface detail like the lights and nernies and then, like the neck, added tissue paper dyed and soaked with glue to make the "cloth."

I also textured the "headlights" to give the appearance of the reflector grid.

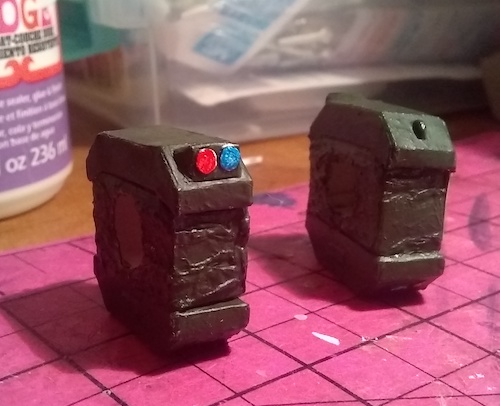

The assembled parts were then painted OD, and the light lenses got a drop of UV resin was dropped onto the "headlights" to complete the effect.

__________

Ensuite, j'ai construit et modifié la section médiane de l'épaule entre les épaulettes et le torse.

J'ai coupé et ajouté de minuscules ventilations en forme de coin qui ont été montrées dans les illustrations de production de l'anime, de l'anime et de nombreux kits et jouets en plastique qui ont été développés.

J'ai ensuite ajouté des détails de surface en relief comme les lumières et les nervures, puis, comme le cou, j'ai ajouté du papier de soie teint et imbibé de colle pour fabriquer le "tissu".

J'ai également texturé les "phares" pour donner l'apparence de la grille réflectrice.

Les pièces assemblées ont ensuite été peintes en OD, et les lentilles lumineuses ont reçu une goutte de résine UV déposée sur les « phares » pour compléter l'effet.

[ARMORMAN]

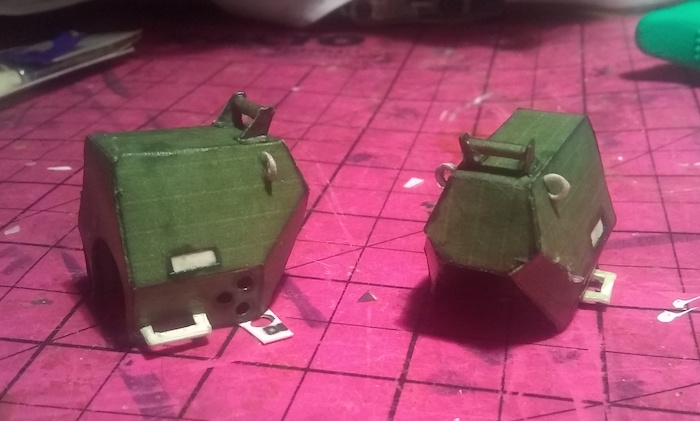

Next, I made the shoulder pads. As there were some recesses and holes in the pads, these were punched and cut out. I then created hand holds and finally the rings to make it accurate to the production art and animation.

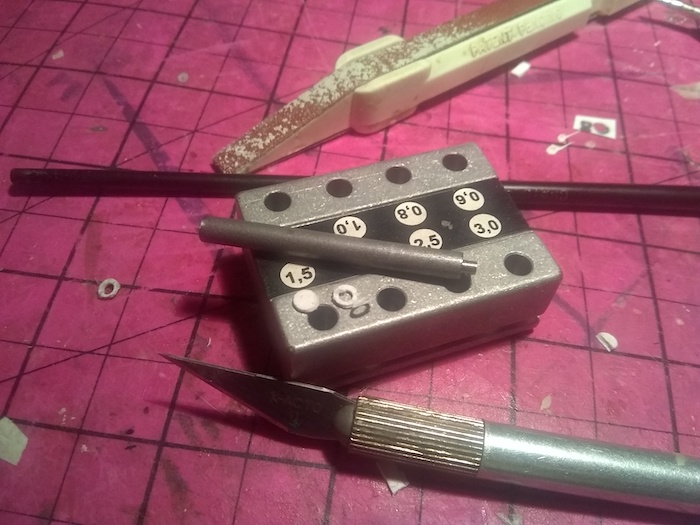

The rings double punched with a very nice punch set I picked up at IPMS Nationals in 2001, but have never found again. If anyone knows where I can find this set, I would greatly appreciate you letting me know.

I primed and painted the parts with no texture. I like the general effect as it gives the look of painted plate steel v.s. cast metal.

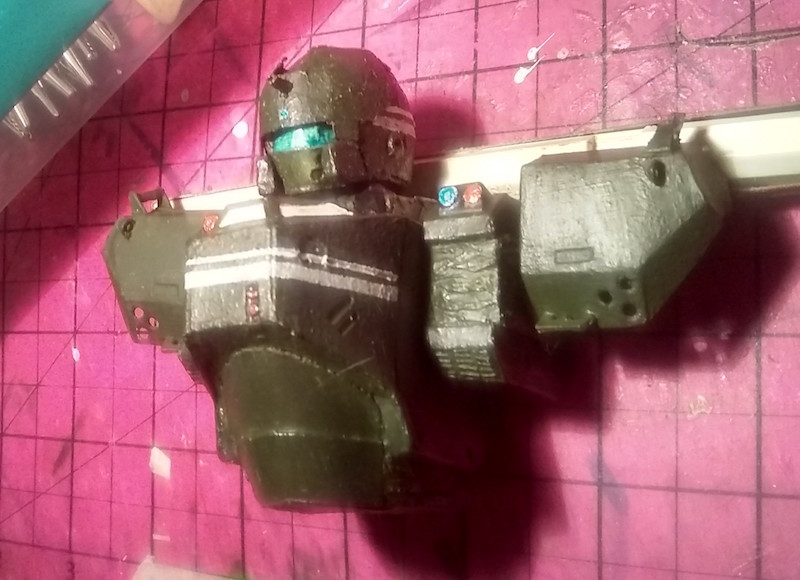

I then did a "dry fit" placement of the parts to see how they looked. I decided to raise the middle shoulder and shoulder pads to give the model more height and a stronger silhouette.

_______________________

Ensuite, j'ai fabriqué les épaulières. Comme elles comportaient des creux et des trous, je les ai perforées et découpées. J'ai ensuite créé les poignées et enfin les anneaux pour que le modèle soit fidèle aux illustrations et à l'animation originales.

Les anneaux ont été perforés à l'aide d'un excellent jeu de poinçons que j'avais acheté lors des championnats nationaux de l'IPMS en 2001, mais que je n'ai jamais retrouvé depuis. Si quelqu'un sait où je peux me procurer ce jeu, je lui serais très reconnaissant de me le faire savoir.

J'ai apprêté et peint les pièces sans texture. J'aime l'effet général, car il donne l'apparence de tôle d'acier peinte, par opposition au métal moulé.

J'ai ensuite effectué un assemblage à blanc des pièces pour voir le rendu final. J'ai décidé de rehausser l'épaulette centrale et les épaulières latérales afin de donner plus de hauteur au modèle et une silhouette plus imposante.

[denis]

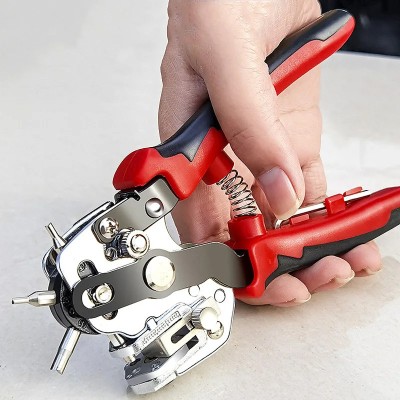

cette pince:

que tu peux trouver ici:
https://fr.aliexpress.com/item/10050059 ... in_prod%3A

pourrait te satisfaire. Trous de 2 à 4,5 mm dans le cuir, le carton et même le métal tendre.
J'en ai une , elle est très efficace et précise. Par rapport à ton outil, il faut la régler selon le diamètre de perçage que tu veux, c'est un peu moins pratique. Mais il y a bien un trou de guidage face au poinçon et pas besoin de faire du bruit en tapant avec un marteau!
Bonne soirée

[ARMORMAN]

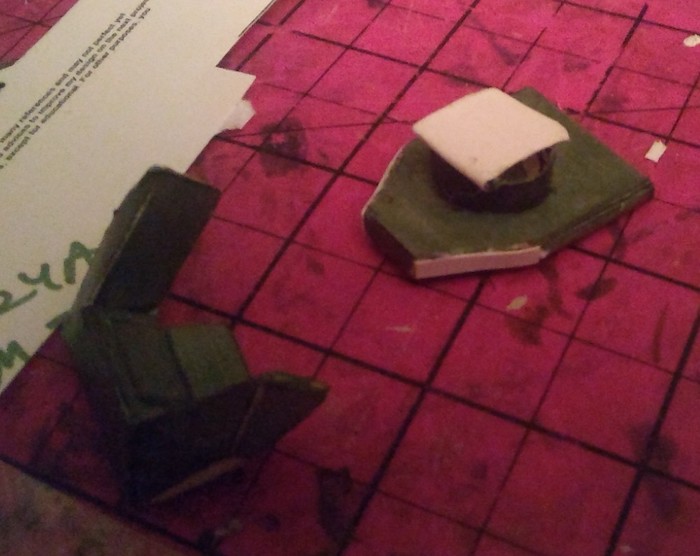

Next was building the waist and hips. The designer had added some parts to make the waist swivel, but they weren't in the instructions.

Unfortunately, I can't find the photos I took while building it, so I'll try to describe it.

I remembered an article from the early 2000s about making a rotating joint.

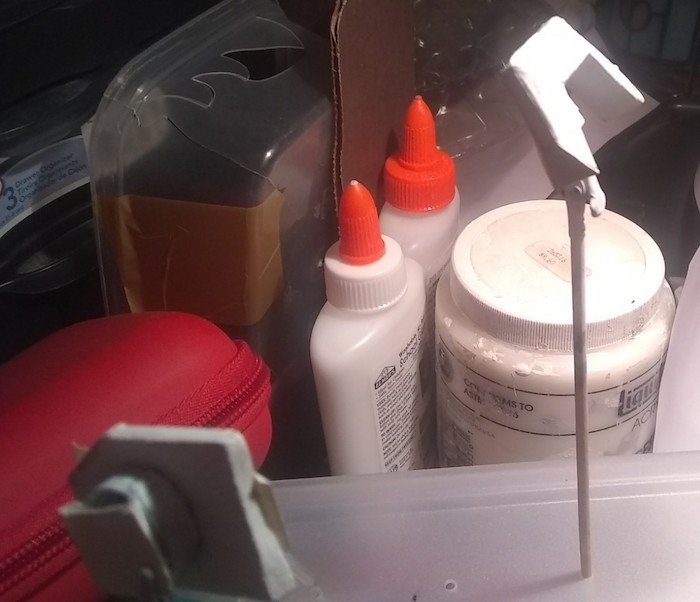

I pulled up the diagram and used it as reference for the joint. I modified the design to be a bit more durable with thicker parts and a short cylinder. I then glued a squat piece of card stock roughly the diameter of the base of the "abdomen." I then assembled the swivel into the lower hip attachment point and carefully fed the square piece and then took a toothpick and blind glued the square area. I carefully pulled down on the joint until the glue dried in place.

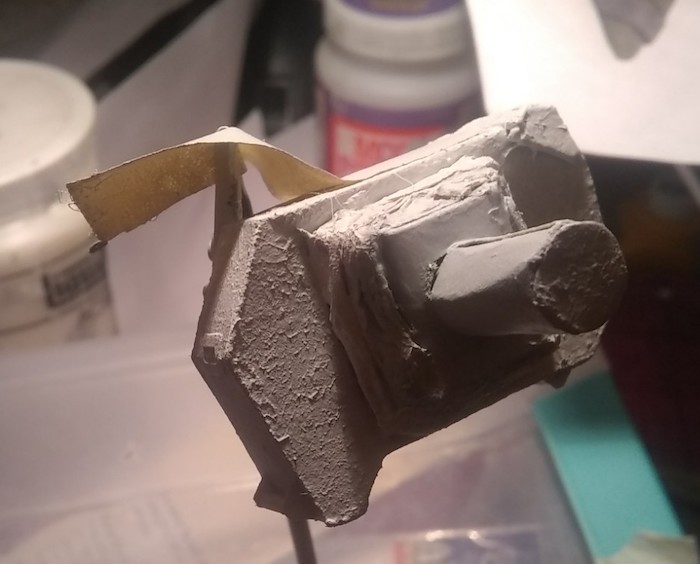

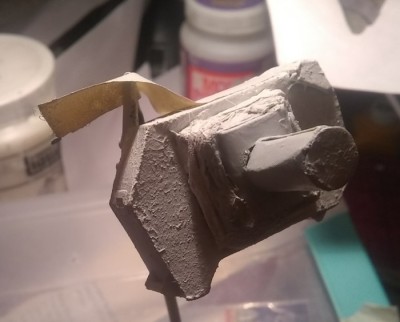

The part was carefully primed and painted and the rest of the hip was assembled, textured, sanded, primed and painted then assembled.

__________

L'étape suivante consistait à construire la taille et les hanches. Le concepteur avait ajouté des pièces pour permettre à la taille de pivoter, mais elles ne figuraient pas dans les instructions.

Malheureusement, je ne retrouve pas les photos que j'ai prises pendant la construction, je vais donc essayer de décrire le processus.

Je me suis souvenu d'un article du début des années 2000 sur la fabrication d'une articulation rotative.

J'ai consulté le schéma et l'ai utilisé comme référence pour l'articulation. J'ai modifié la conception pour la rendre un peu plus robuste en utilisant des pièces plus épaisses et un court cylindre. J'ai ensuite collé un morceau de carton épais, d'un diamètre approximativement égal à celui de la base de l'« abdomen ». J'ai ensuite assemblé le pivot au point de fixation inférieur des hanches et j'ai inséré délicatement le morceau de carton carré, puis j'ai utilisé un cure-dent pour appliquer de la colle sur la zone carrée. J'ai maintenu l'articulation en place jusqu'à ce que la colle sèche.

La pièce a été soigneusement apprêtée et peinte, puis le reste des hanches a été assemblé, texturé, poncé, apprêté et peint avant d'être assemblé à son tour.

[ARMORMAN]

More pics.

[ARMORMAN]

pourrait te satisfaire. Trous de 2 à 4,5 mm dans le cuir, le carton et même le métal tendre.
J'en ai une , elle est très efficace et précise. Par rapport à ton outil, il faut la régler selon le diamètre de perçage que tu veux, c'est un peu moins pratique. Mais il y a bien un trou de guidage face au poinçon et pas besoin de faire du bruit en tapant avec un marteau!
Bonne soirée

Thank you for the suggestion. I actually have a leather punch. The problem is, I'm double punching to make small rings, which is very precise. (look on the lower left hand corner of the punch guide).
-------
Merci pour la suggestion. J'ai effectivement une perforatrice à cuir. Le problème, c'est que je perfore deux fois pour faire de petits anneaux, ce qui demande une grande précision. (Voir en bas à gauche du guide de perforation).
