Bien suite du galet de tension avec le bandage.
Il est constituée de deux flancs et d'une bande de roulement.
La difficulté c'est la largeur des deux "couronnes" intérieures. la plus au centre fait à peine 1 mm (pratiquement impossible à découper correctement )
Donc après réflexion voila la solution que j'ai trouvé.

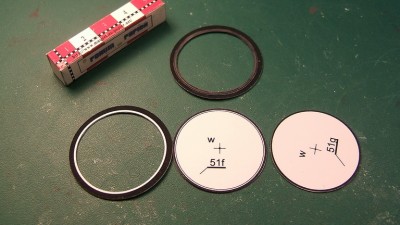

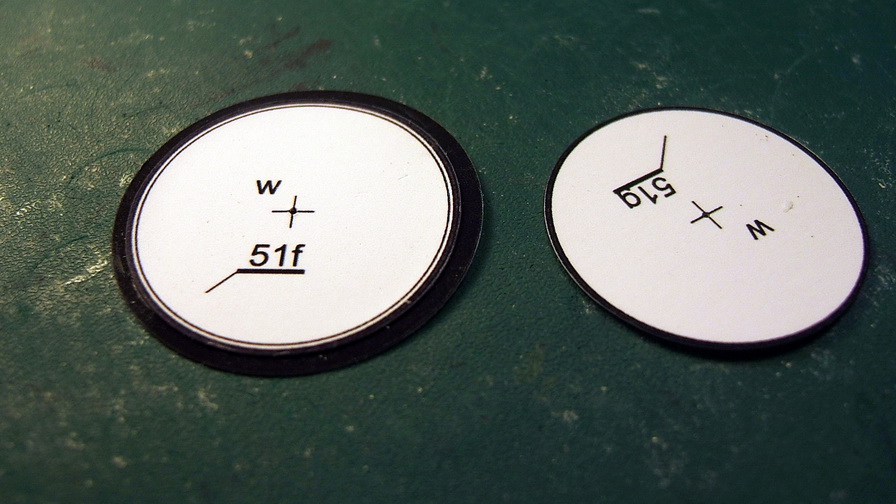

En premier découper les trois pièces en évident seulement l'extérieure (le flanc du bandage)

noter , au dessus des pièces, l'ensemble terminé.

puis coller la couronne centrale sur la pièce extérieure,

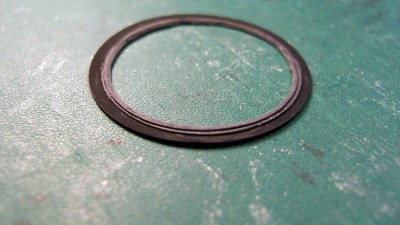

et, après séchage, évider délicatement la couronne centrale.

Même motif même punition pour la couronne intérieure.

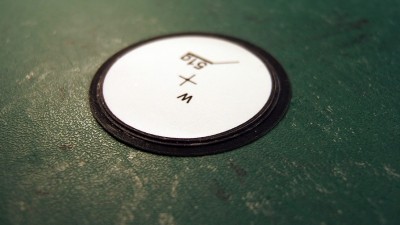

et voila un flanc terminé.

[pssorg]

Il ne reste plus qu'à coller les flanc sur le galet,

et à mettre en place la bande de roulement.

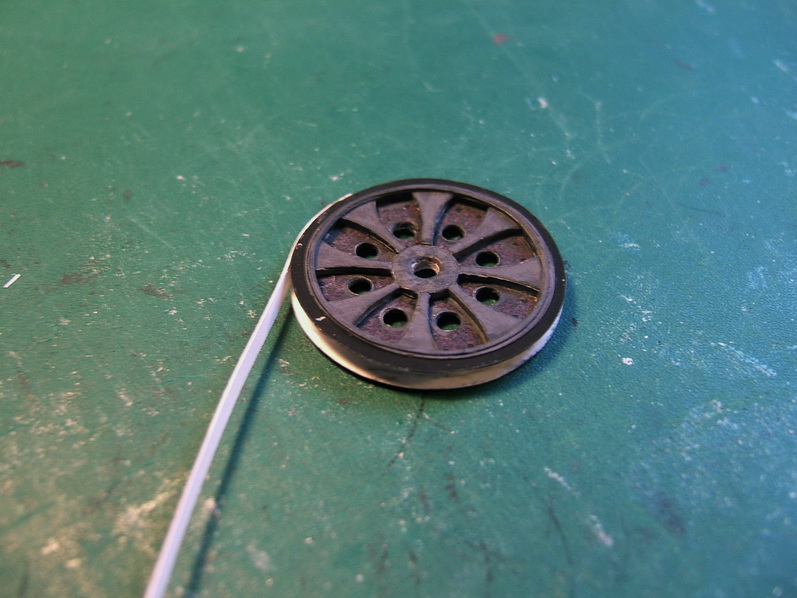

Après un petit coup de peinture noirs pour colorer les champs de la bande de roulement, le premier élément du galet est terminé,

puis assemblage des deux élément pour achever le galet de roulement.

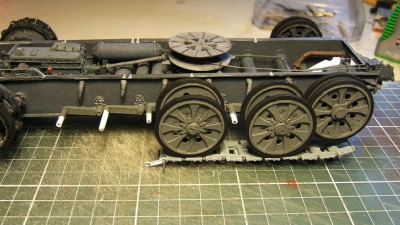

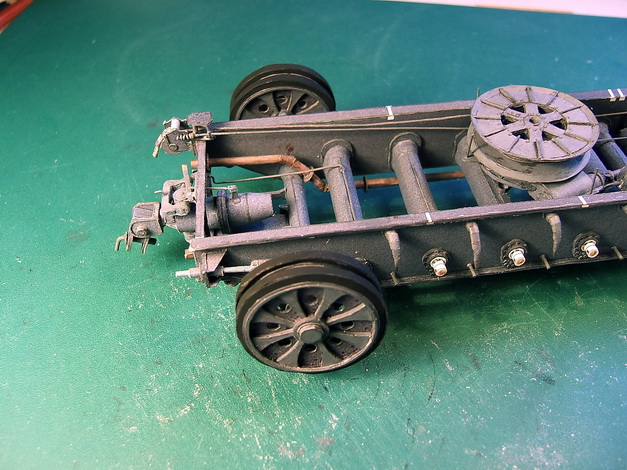

Pour finir mise en place des galet de tension sur le chassis.

Voila il reste à refaire tout ce montage avec les deux fois 6 galets restant (6 avec petit écartement et 6 avec écartement large) puis à construire leurs bras de fixation sur le chassis.

Je reprendrais mes posts sur le Famo à la fin de ce travail.
A +++

[katsushi]

Cest fou les détails qu'il peut y avoir sur ce modèle, je l'ai acheté aussi mais j'attend d'avoir fini mon bateau pour la commencer (je l'ai acheté après avoir vu ton post, ça m'as donné trop envie^^). En tout cas c'est du beau boulot, la réalisation est magnifique tu dois avoir une sacré patience^^. Moi j'ai juste commencé à trier les pièces, mais soit j'en ai perdu en cours soit il en manque =S je ne sais pas si tu a eu ce problème, j'espère que ce ne sont pas des pièces trop importantes...

[pssorg]

Salut katsushi.
Très beau projet en vue
Bien que complexe il ne faut pas en avoir peur. Il ne présente pas de difficulté insurmontable mais réclame beaucoup d'attention avant et pendant le montage.Par contre il faut être conscient que tu t'embarque sur un travail de longue durée. Donc pas de remorts à le laisser de coté de temps à autre pour décompresser .
Je te conseil de travailler à partir de planches scannées dont tu pourra, ensuite, extraire les différentes pièces pour les regrouper par élément. Et puis, en cas de plantage il te suffit de retirer la piéce nécessaire.
Le gros problème de ce livret c'est que c'est le fout......re. Les pièces sont disséminées un peu partout alors qu'il aurait été plus facile de les regrouper par n°??
Autre problème: un manque de précision sur certaines pièces, en particulier avec les bandes d'habillage. Mais bon avec un peu de jujote cela ce rectifie sans trop de problème (au moins au stade ou j'en suis arrivé).
Enfin concernant les pièces manquantes je n'ai eu le problème (pourl'instant) qu'avec les éléments qui constituent les bandages des galets.
Il y a trois types de galets:
- Les galets de tension que je viens de terminer (voir ci-dessus) et dont les pièces portent le numéro 53 (a,b,f etc...). Il manque les pièces 53f et 53 g
Pour ma part j'ai copié et utilisé les 51f et 51g qui conviennent sans problème.
- Les galets courants à "écartement large" pièces 52 (a, b,c, etc...). Je viens de terminer le regroupement des pièces qui semblent au complet.
- Les galets à "écartement étroit (Numéros 51) qui semblent, à priori, au complet.

Les autres pièces manquantes dont j'ai eu connaissance sont les brides de fixation (série des n°111) des différents outils dans le véhicule. Rien d'insurmontable, d'après des photos du Famo réel, elles sembles assez facile à refaire.

Si le problème se présente sur d'autres éléments je le signalerais à ce moment

Voila bon courage et surtout beaucoup de plaisir si tu te décide à te lancer dans ce projet

A+++

[katsushi]

Merci^^

En fait pour scanner les pièces j'ai été obligée de découper les planches vu que mon scanner est au format A4, comme ça j'en ai profité pour trier. je me suis quand même débrouillée pour récuperer une version des scans avec les planches originales au cas ou effectivement j'aurais perdu des pièces par contre si je dois réimprimer faudra que je trouve comment remettre à la bonne échelle >.<
Sinon je me doute bien que c'est un travail qui va durer dans le temps mais ça me fait pas peur au contraire^^ (je suis hyper pressée de le commencer mais je me suis jurée de d'abord terminer le bateau sinon je vais me disperser et j'ai peur de me précipiter), par contre va falloir que je m'achète des emportes pièces pour les ronds de petites tailles parce que c'est un peu la galère avec le cutter mais j'ai pas trouvé à leroy merlin -_-'
Pour les pièces manquantes il m'en manque quand même pas mal dont effectivement les pièces 53f et 53g.
Tu a fais comment toi pour scanner tu as trouvé un scanner approprié pour des documents B4?

[pssorg]

non je scan mes livret avec un A4.
En fait pour les formats qui dépassent le A4 je scan la feuille en plusieurs morceaux en faisant attention à ce qu'il existe des zone de recouvrement (ex un A3 scanné en 3 partie)
Ensuite avec photoshop (ou similaire) je crée une feuille vierge a3 et je réassemble toute les pièces des trois parties.
Attention de toujours travailler avec la même définition (pour le famo j'ai scanné en 300 DPI, définition que j'ai concervé pour les assemblages) On à vite fait de la changer sans faire attention et là plus rien ne colle
Autre solution que j'ai découvert récement.
J'aime faire des photos panoramiques donc des assemblages de plusieurs photos prises successivement. Pour les assembler j'ai essayé plusieurs softs avant du trouver la merveille: Panorama Maker 5 pro de chez arcsoft.
Il reconnait tout seul les différentes photos à assembler et procède à leur fusion très rapidement. En plus il fait les correction de nuances et de luminosités et même d'allignement sans problème .
J'ai eu l'dée de m'en servir pour assembler mes différentes parties de feuille et le résultat est là
La jonction des différentes parties est virtuellement invisible.

Voila un exemple qui j'espère sera plus claire que mes explications (comme disait Napoléon )

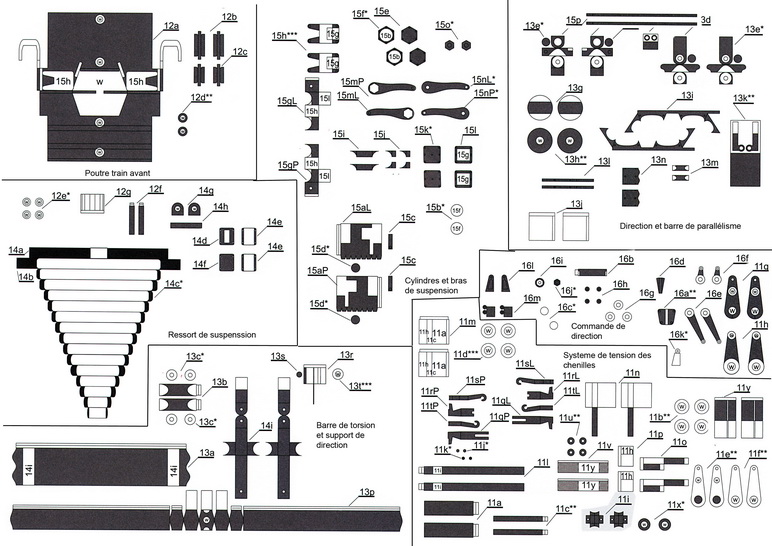

Après avoir scanné les différents diagrammes j'ai regroupé sur une seule feuille , avec photoshop, ceux qui concernaient le train avant et la direction.

Puis, à partir de ce nouveau diagramme, je recherche les différentes pièces dans le livret (scanné) et je les regroupe sur une seule feuille (ou plusieurs suivant leur nombre) C'est long, parfois il faut repasser plusieurs fois le livret en revue avant de trouver la pièce.
Voila ce que cela donne.

Et voila il ne te reste plus qu'à faire le montage

Cela fonctionne sans problème, sauf la première fois ou j'avais des feuilles en 300 et d'autre en 150 Dpi , et je procède ainsi avec tout les modèles dont les livrets sont de taille supérieure au A4.

Bon courage et, surtout, amuse toi bien

[katsushi]

Ok merci^^
Pour ma part je viens de créer un fichier excel pour pouvoir reperer facilement sur quelle feuille est telle ou telle pièce comme ça si je doit en réimprimer ça sera beaucoup plus rapide et j'ai du coup pu voir quelles pièces j'avais réellement perdu et quelles pièces sont effectivement manquantes.(C'était trèèès long à faire mais ça m'évitera de passer 3 heures à chercher une pièce si je la perds ou l'abime) Et en fait je n'ai perdu que 2 pièces que je réimprimerai au moment venu par contre il manque 50 pièces! m'enfin je me débrouillerais avec les moyens du bords quand j'y serais^^.

[pssorg]

Salut katsushi ,
J'ai oublié de te dire, pour les emporte pièce, que tu peux trouver ces outils chez MULTIREX
http://www.multirex.net/boutique/" onclick="window.open(this.href);return false;.
Ils commercialise deux jeux différents de 6 pièces chacun qui vont de 1mm à 8mm, le tout pour environ 24€.
Je travail avec et je crois que je ne pourrais plus m'en passer.

[pssorg]

Bonjours à tous, me revoila
Je sais voila prés d'un an que mon Famo est en sommeil mais contrairement à ce que vous auriez pu croire je ne l'ai pas abandonné.
Il repart, comme promis à l'époque, avec les bras support des gallets.

Deux types un pour les galets "larges" et l'autre pour les galets "étroits" qui sont alternés.

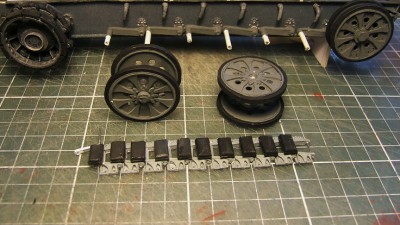

Pour pouvoir les régler correctement j'ai monté deux galets larges et un tronçon de chenille (dix patins).

puis positionnement à la bonne hauteur en palçant la chenille sous les galets

Voila pour ce soir.
Prochain post à la fin des galets, ce qui prendra un certain temps.
Chaque galet comporte environ 50 pièces et il m'en reste dix à découper et à monter

Je le rappel, pour ceux qui veulent entreprendre ce modèle, c'est un projet de longue haleine qu'il ne faut pas être pressé de voir terminé.

Pour éviter la monotonie j'ai entrepris un autre montage que je ferais en alternance (je sais c'est très à la mode ) avec celui-ci.
Vous pourez le découvrir, bientôt, dans la rubrique trains

Donc, à bientôt.

[tazjul]

bon courage a toi pour la suite car on devient vite avec ce genre de montage

@+ tazjul

[aaryt]

C'est magnifique, comme toujours...

Je ne sais pas si tu sais, non plus si tu est intéressé, mais il y a une remorque pour ce Famo disponible...

[Dephasus]

Encore un !!!
Et moi qui me plaignais avec les cercles de la haunebu....
Bon bah même traitement que pour Tazjul and co.... Continue, c'est sublime, on en veut encore !!!

[pssorg]

bonjours à tous.
La suite va venir petit à petit car j'en suis dans la phase la plus fastidieuse du modèle avec un très gros travail de découpage et de montage d'éléments répétitifs.Il me reste environs 400 pièces pour les galets et prés de 2200 pour les chenilles
Ce travail achèvera la "plateforme" du Famo.
Le montage des superstructures sera plus conventionnelle, à part peut-être la fabrication des ailes.
Pour la remorque porte char ( Sd Anh 116) J'ai déja récupéré le fichier de la version Beta test sur un site "inavouable" et sauf erreur de ma part elle semble n'avoir jamais été commercialisée.
Aaryt si tu a des infos plus récentes, à ce sujet, je suis preneur.
En tout cas cette remorque, que je pense faire dans très très longtemps quand j'aurais terminé le Famo, est tout aussi détaillée et compliquée (C'est du pur Angraf).
L'avantage: il n'y a pas de chenille mais 10 roues indentiques à celle du camion
Pour ceux qui sont intéressés par cette remorque vous pouvez en voir le montage et le résultat final à cette adresse:
http://www.youtube.com/watch?v=gA_0VpXhJg0" onclick="window.open(this.href);return false;
L'ensemble Famo-remorque fait un très bel ensemble.
Par-contre je ne sais pas si j'aurais le courage de monter un Tigre ou une autre bestiole de ce genre pour compléter le tout (mais pourquoi pas )

[tazjul]

déjà que l'ensemble (famo+remorque) en plastique est très bien fait alors en papier

pour mettre sur la remorque pas de tigre car trop lourd

aller bon courage pour les galets et surtout pour les chenilles

@+ tazjul

[pssorg]

C'à y est j'ai trouvé le livret de la Sd Anh 116 chez Hobby-model au prix de 27.17 € plus 9.04€ de port.
La commande est passée et je suis impatient de la recevoire
