Me 109 F4 ech. 1/27.7 sur base halinski

[arobase]

bonsoir jeanma

Pour répondre a tes questions

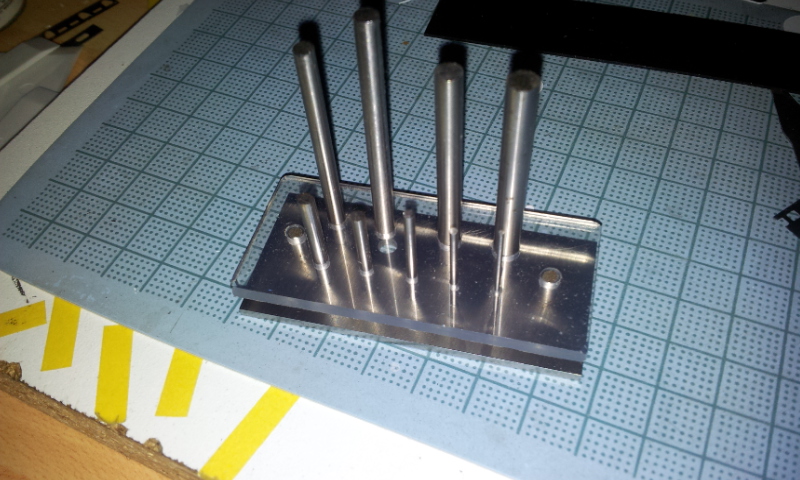

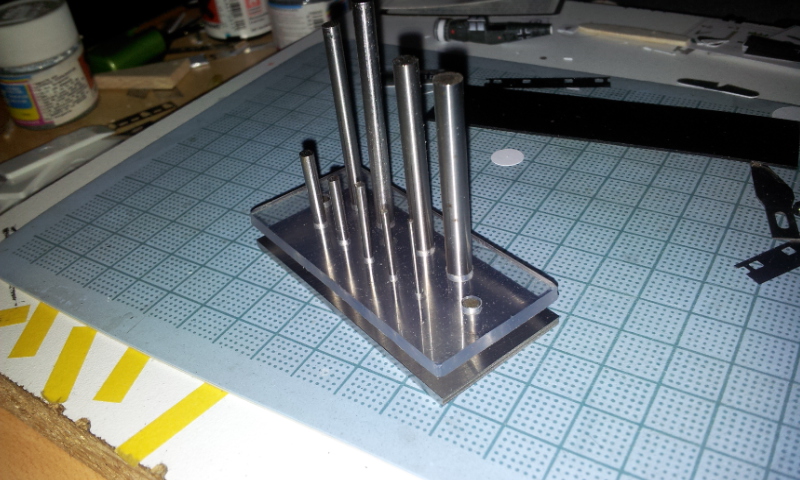

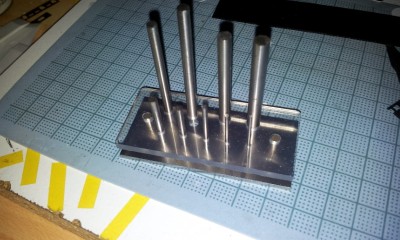

-C'est le système de la poinçonneuse, il faut intercaler le papier entre la partie en acier et la plaque en plexi.
Une fois que c'est fait tu insères le poinçon et, avec un petit marteau, tu l'enfonces pour perforer le papier.
il y a 9 diamètres: 1 - 1.5 - 2 - 2.5 - 3 - 3.5 - 4 - 4.5 - 5

Pour le moteur, il est fait, merci quand même, c'est sympa.

C'est le modèle que tu as fait dans ton 109.

Comme toi, pour le spit, j'ai dû un peu le charcuter pour qu'il trouve sa place dans la cellule.

a +

André

[Yoda]

Tu à fabriquer cet objet toi même ?
Yoda.

[jeanma]

Effectivement, ils sont un peu trop grand, c'est vraiment pas grand chose.
Je dirais que c'est sans doute lié à la conception en 3d, ça ne tiens pas compte de l'épaisseur du papier et de la colle.

L'outil et carrément génial.
Tu te l'ai procuré ou ?
Pour avoir suivi tes posts, en fait il me semble bien que c'est toi qui l'à fait maintenant que j'y pense...

[arobase]

Effectivement, ils sont un peu trop grand, c'est vraiment pas grand chose.
Je dirais que c'est sans doute lié à la conception en 3d, ça ne tiens pas compte de l'épaisseur du papier et de la colle.

L'outil et carrément génial.
Tu te l'ai procuré ou ?
Pour avoir suivi tes posts, en fait il me semble bien que c'est toi qui l'à fait maintenant que j'y pense...

Je me le suis procuré chez multirex

http://www.multirex.net/ensemble-punch- ... 280054.cfm" onclick="window.open(this.href);return false;
Le coût est de 60 euros, mais je ne regrette pas une seconde

a+

André

[arobase]

Bonsoir

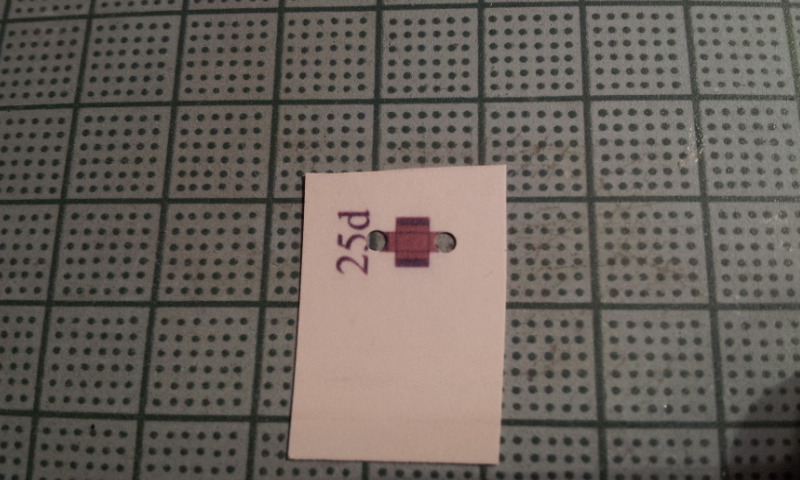

suite du collimateur

une sorte de petit coussin pour caler le front pour permettre une visée plus précise.

C'est juste mon opinion, si quelqu'un à plus de renseignement à ce sujet je suis preneur

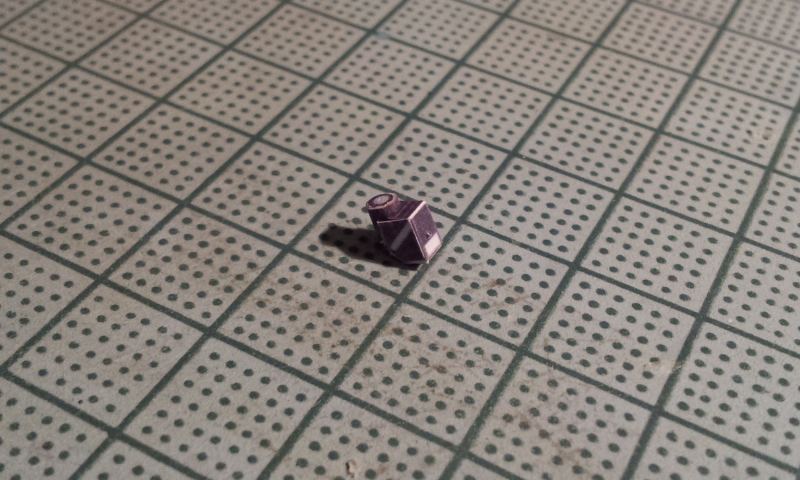

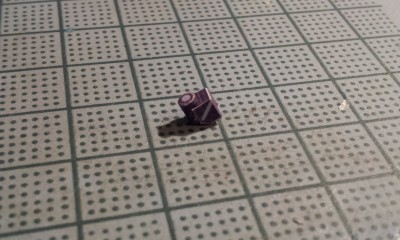

le corps assemblé

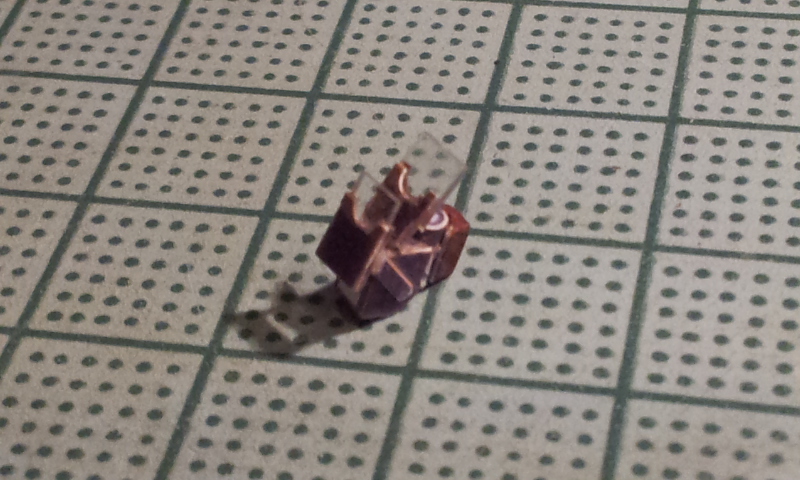

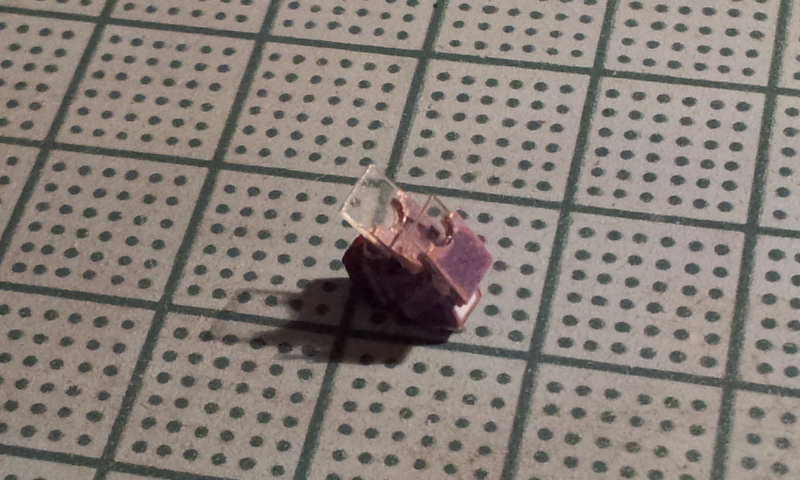

les 2 verres (en fait c'est du pvc translucide ép.. 0.15mm )

Vue de coté

[arobase]

Le plus délicat a été de coller correctement les 2 transparents sur les armatures

a+

André

[Crocodyl]

Quelle dextérité !!!!!

[Yoda]

Bonsoir

suite du collimateur

une sorte de petit coussin pour caler le front pour permettre une visée plus précise.

C'est juste mon opinion, si quelqu'un à plus de renseignement à ce sujet je suis preneur

Oui, c'est un peu près çà, en tout cas, bravo c'est une belle pièce, petite, précise et propre, bravo et bonne suite !
Amicalement Yoda.

[SIKO]

Bonjour,

Super travail que je suis de près... le ME 109 est dans mon collimateur aussi, dans plusieurs années sans doute.

L'outil dont vous parlez est un "punch and die" en anglais, et je ne sais plus m'en passer... et il y en a un autre chez "steel models" qui fait des disques ou des trous de 0,6 - 0,8 - 1- 1,2 - 1,5 - 2 - 2,2 - 2,5 mm

Pour ce qui est du petit coussin en cuir, je pensais à une sorte de protection du front quand le pilote ou le mécano se trouve sur le siège, en vol, le pilote est sanglé et ne sait pas bouger sa poitrine... enfin, je pensais....

Cordialement.

[arobase]

Bonsoir

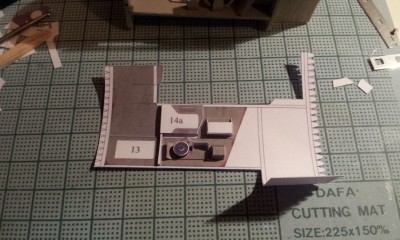

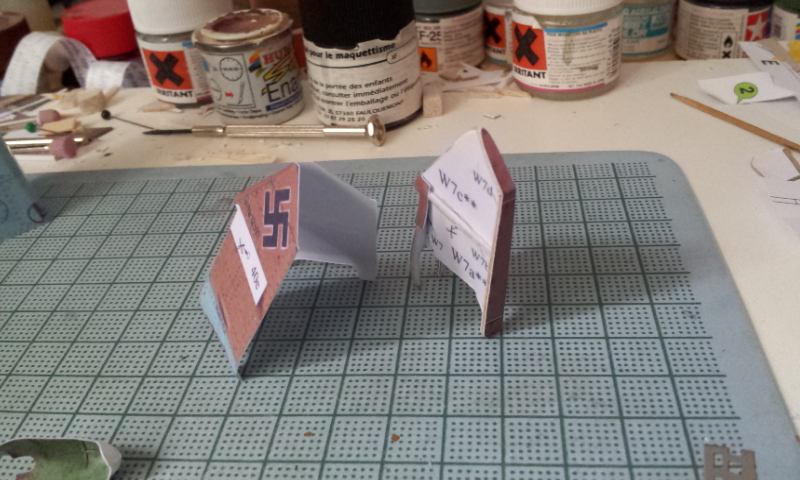

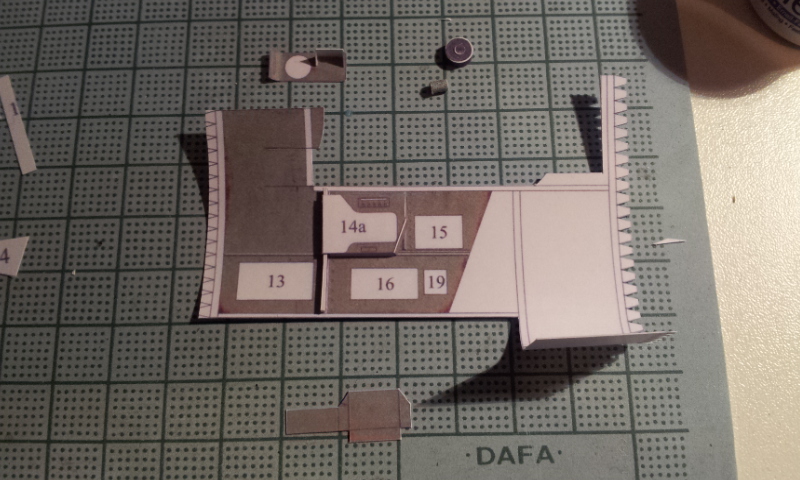

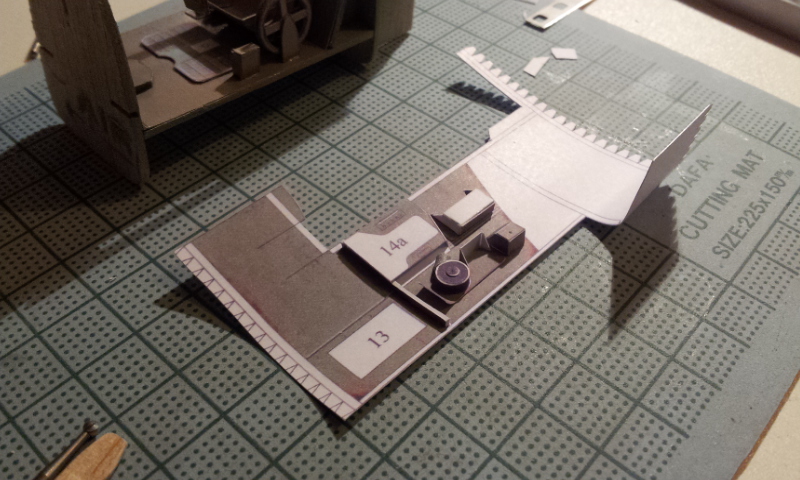

La suite du cockpit avec le panneau latéral droit

Un peu de peinture

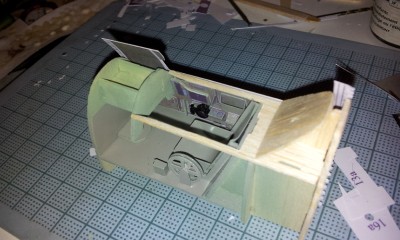

C'est malheureusement tout ce que j'ai comme photos pour le cockpit.
j'ai du faire une fausse manipulation lors de la sauvegarde sur l'ordinateur!


André

[arobase]

Bonjour
Encore des felicitations, merçi a vous tous

Petite suite sur le 109

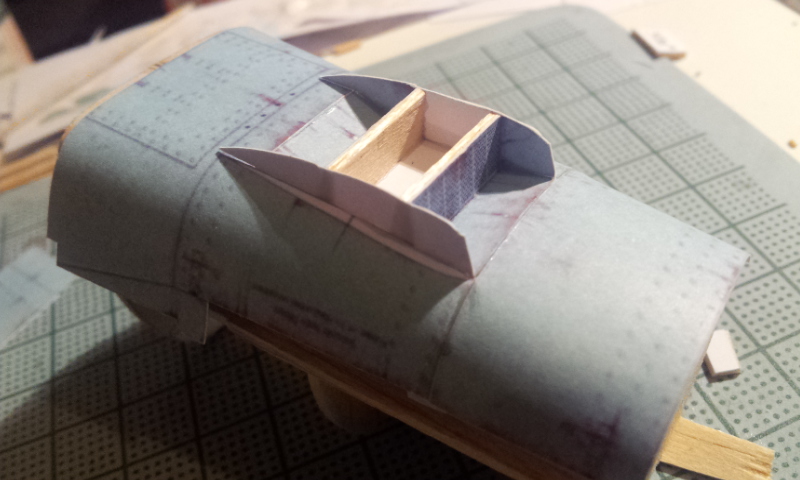

La partie que j'apprecie, le formage des éléments constituant le fuselage

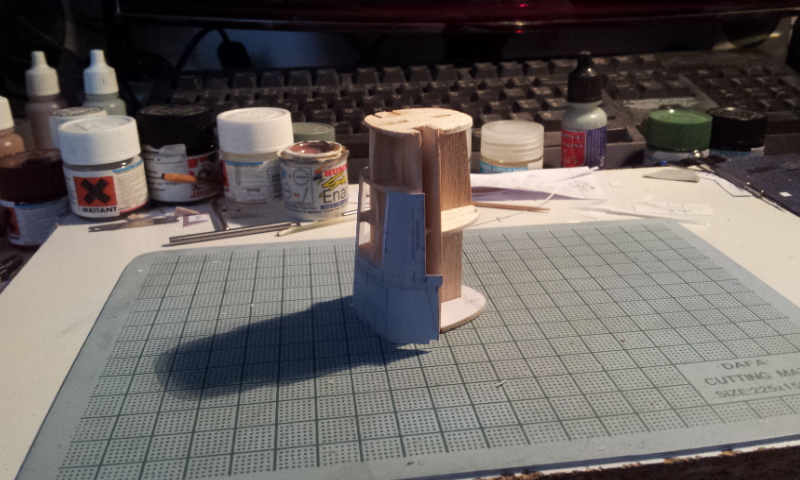

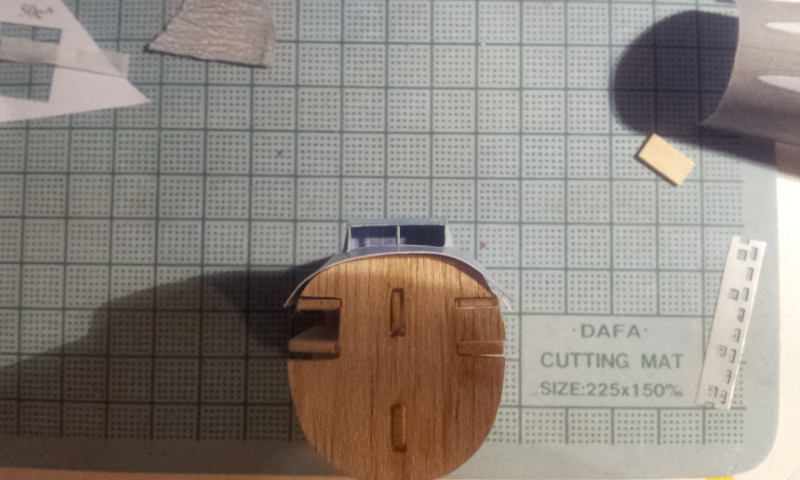

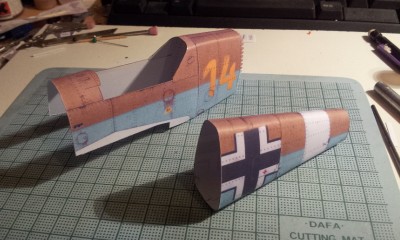

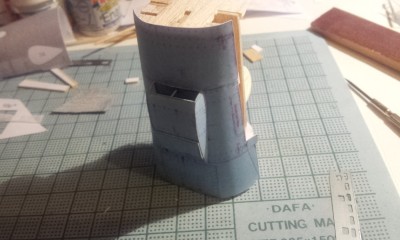

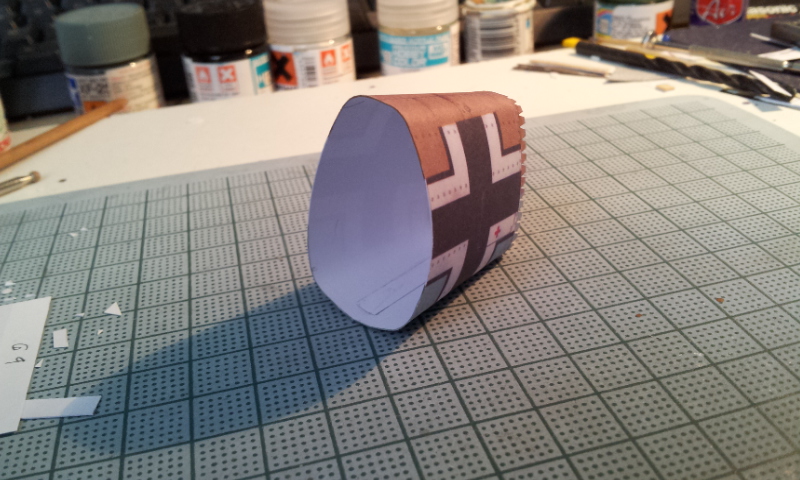

Le tronçon central

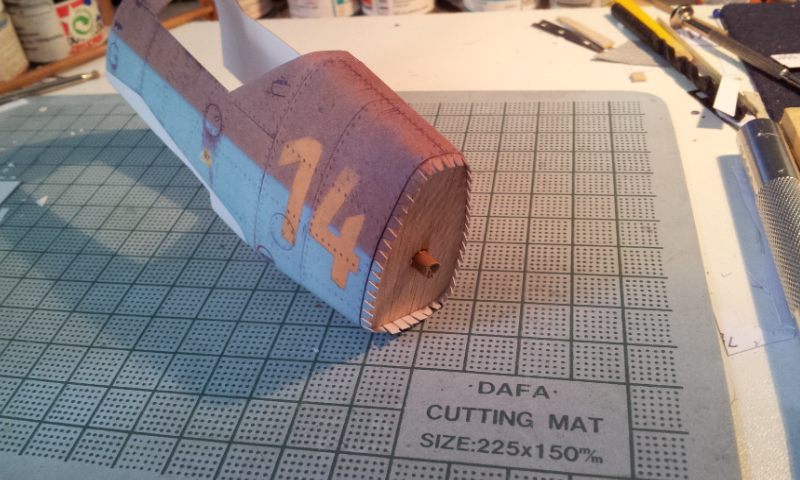

Dès que possible, du bord à bord

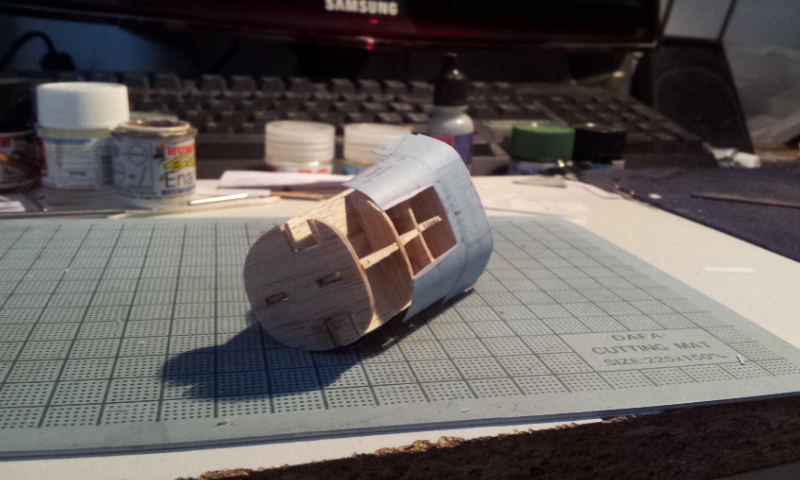

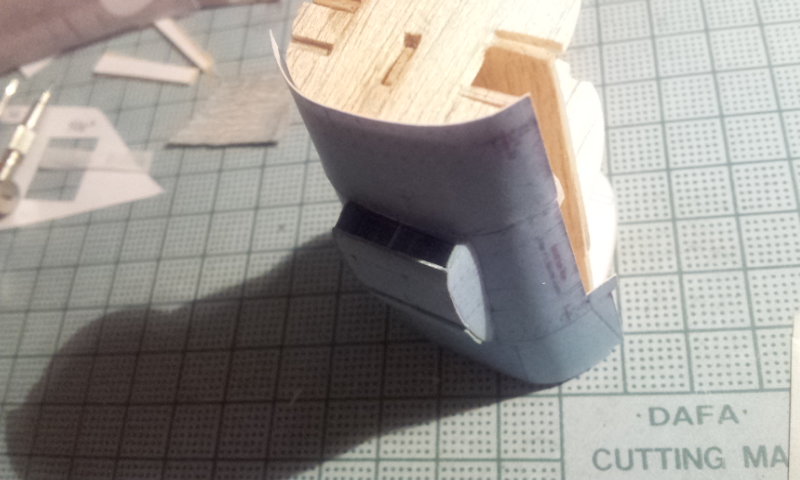

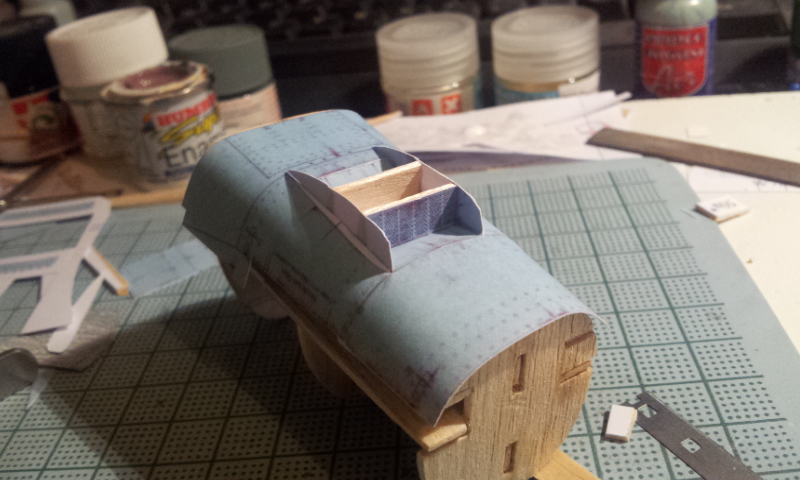

préparation pour recevoir le tronçon adjacent

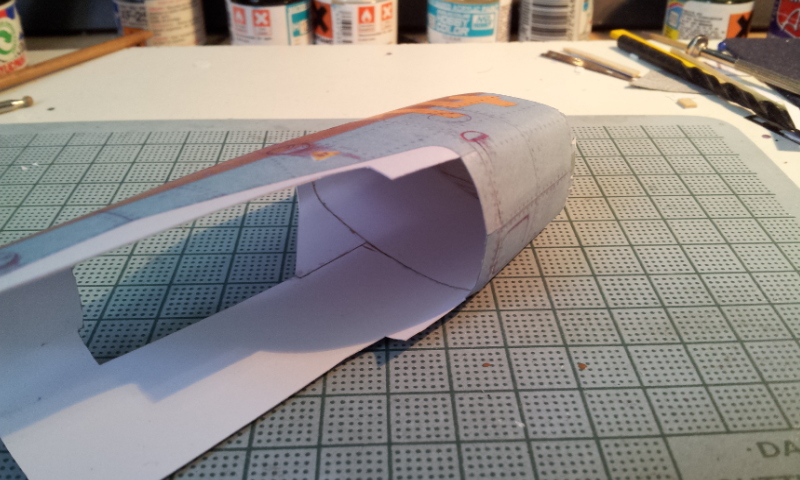

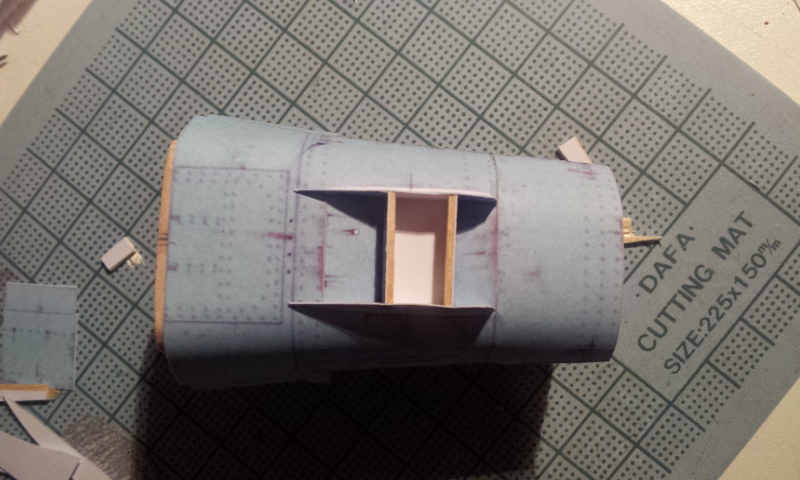

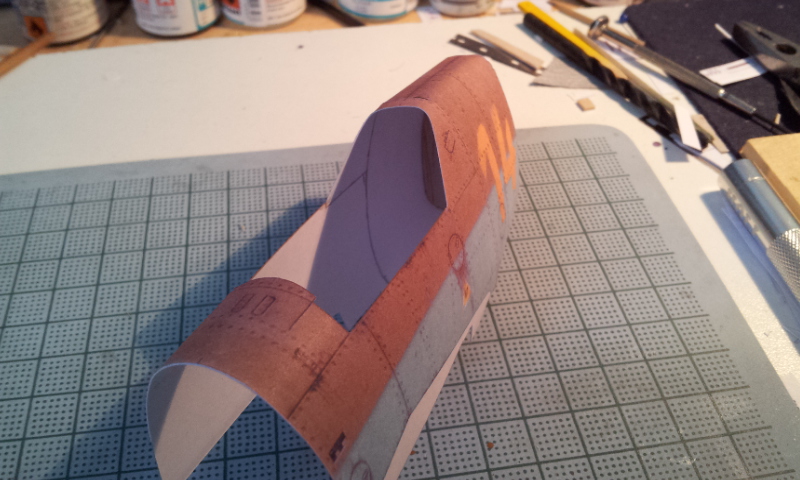

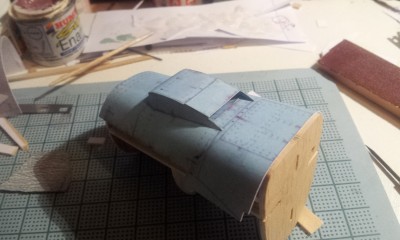

l'ouverture qui permettra la mise en place de l'ensemble du cockpit, par la suite

[arobase]

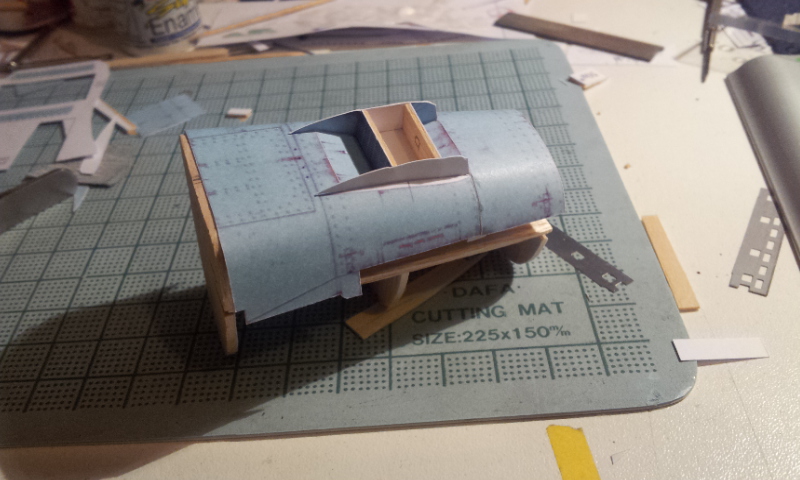

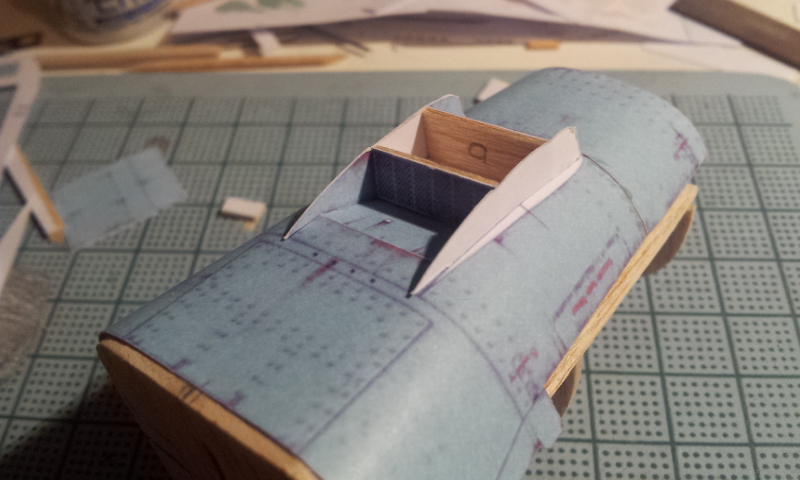

test des raccordements avant collage,

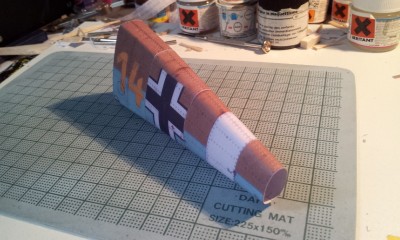

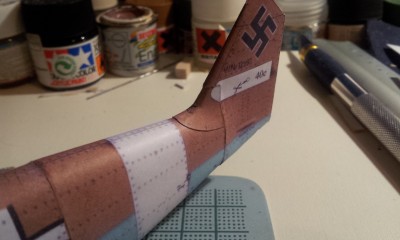

le chassis et la tolerie de la derive (partie fixe)
En vert c'est le puits de la roulette de queue

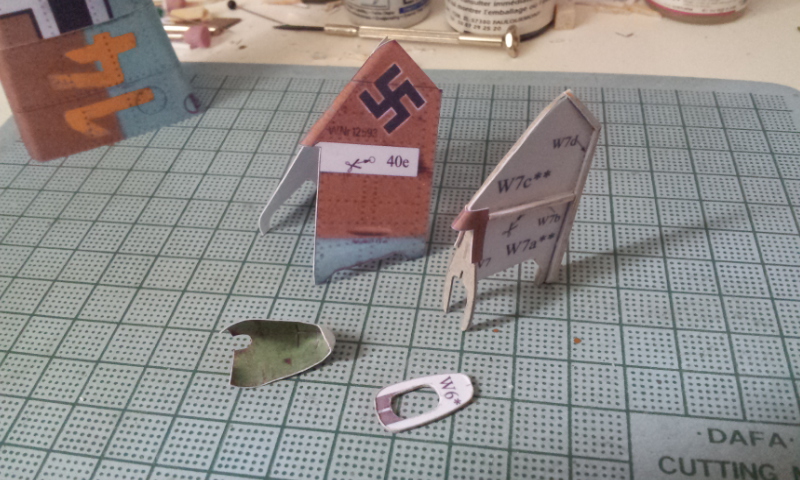

La piece qui fait la liaison entre le bas de la derive et le fuselage

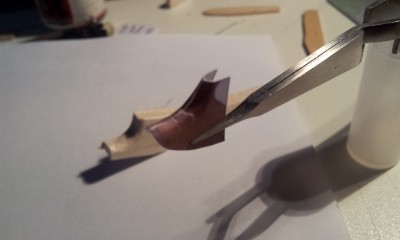

J'ai dû faire un petit gabarit en balsa (en arriere plan) pour le formage de cette piece

A+

André

[arobase]

bonsoir la suite du 109

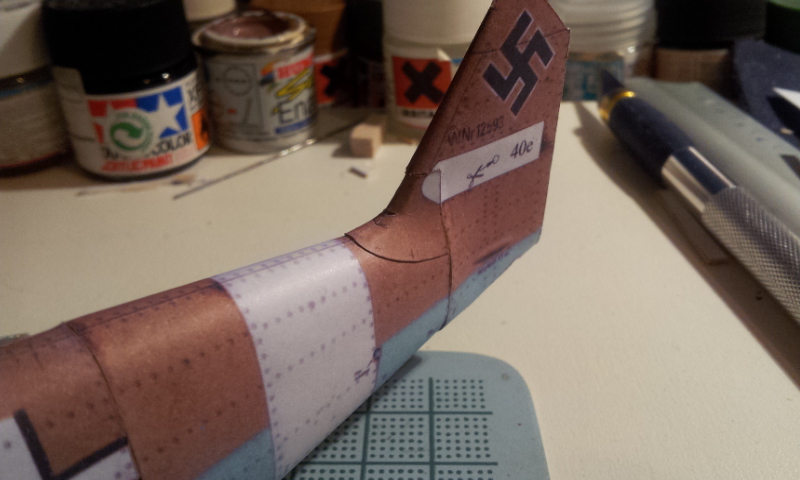

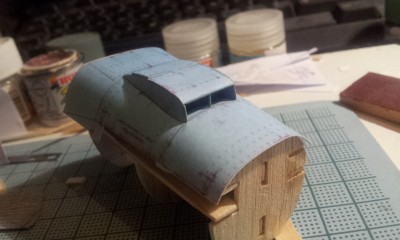

Le montage de la dérive (partie fixe) sur le tronçon arriere

La partie avant du fuselage

J'ai prévu d'installer le moteur dans le 109, mais comme cela est un rajout, je vais devoir procéder a quelques changements dans le montage de la partie avant.

Je vais me servir de l'ossature comme d'un gabarit pour assembler la partie inferieur du capotage moteur.
Un minimum de collage entre l'ossature et les toles de papier, car un fois terminer le gabarit finira sa vie dans la poubelle

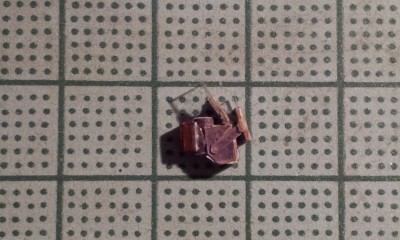

le radiateur en confection

On peut distinguer la grille du radiateur

[arobase]

Ajout de l'habillage exterieur du radiateur + retouches peinture

Sur cette photo on peut distinger la petite corde a piano au milieu de l'entrée du radiateur

[arobase]

C'est tout pour ce soir

A+
