Le canon de 120 mm long mod 1878 de Bange

[Paul]

Un peu de calme !
C'est dingue, ça, dès qu'on a le dos tourné ils foutent le b... !
Je vous rappelle que le papier, c'est fait pour faire des maquettes, pas des boules, non mais !

Reprenons !

Nous allons poser le renfort de bouche.
C'est la zone épaisse au bout du tube.
On va la faire par enroulement d'une bande à la bonne largeur.

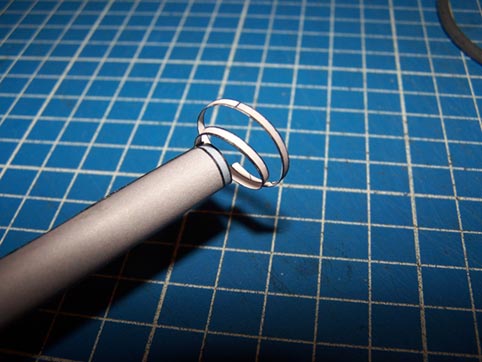

La voici en place juste avant enroulement et collage.
Et prenez des notes, sinon, il y en a qui vont pleurer à l'examen...


Voici le renfort posé.

Remarquez qu'on a collé sur la bouche le disque qui masque les chants de l'enroulement.


Nous avons un canon qui commence à prendre allure :


La prochaine fois, nous étudierons la culasse (Type Nordenfeld à filets interrompus).

[DarkLan]

Bon c'est quoi ce bazar dans cette salle ? on est pas attentif au cours du professeur Paul monsieur jeanma ??? Pour la peine, vous me balayerez toutes la salle, et si j'entends quoi que ce soit, je vous fait balayer tout le forum... prenez donc exemple sur votre collègue Edwige.

bon et si vraiment après ca vous recommencez, je vous envoie avec un mot chez le directeur buzuc... alors ATTENTION !!!

Aller, Professeur Paul, je vous laisse avec vos élèves leurs enseigner votre art grâce a cette superbe maquette que vous nous faites partager

[jeanma]

ah merde, le proviseur Darklan !

euuuh, je peux pas rester msieur, ma grand mèere elle est malade et j'dois lui amener un panier avec des biscuits et des chevillettes... (punaise, elle me vient d'ou déja cette excuse ? pi c'est Edwige qu'à commencé d'abord, j'vous jure

Sinon à part ça paul, pour éviter un champs trop épais en noir, tu pouvais prévoir un cerclage à coller contre non ?
C'est une idée (ça rapporte des points les idées ?? )

[georges]

moi je dis rien

un cours d'artillerie c'est fait pour coincer la bulle

[Paul]

(Réponse à Jeanma) : Ben, c'est ce que j'ai fait, sauf que c'est pas un cerclage, c'est un cercle avec un point noir au milieu.

Ce matin, le canon a échappé de très peu à une catastrophe : un instant d'inattention et j'ai failli l'écraser ... le canon est tombé de ma table, et en voulant reculer pour le récupérer, une roulette de mon fauteuil a écrabouillé la boîte d'essieu. J'ai dû la refaire.

C'est pas bien long, heureusement. Et ca me donne l'occasion de détailler le montage de cette humble pièce.

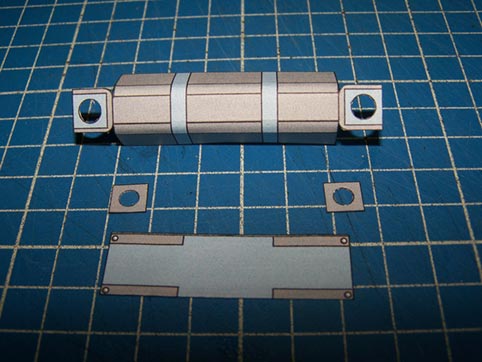

Il y a 4 pièces, la partie du haut est pliée en arrondi.


La voici assemblée. Les orifices ronds laisseront passage à l'essieu proprement dit.


Demain, c'est promis, on assemble la culasse.

[Paul]

Chose promise : culasse due !

Vous l'avez voulu, vous l'aurez. Et attention, la semaine prochaine, exercice chronométré de démontage-remontage de la culasse, 50 pompes au dernier.

Mais avant tout, faites passer cette vue de la culasse en coupe. On devine le fonctionnement : un tiers de tour sur la poignée, on tire l'ensemble vers l'arrière, et lorsque l'obturateur apparaît, on bascule l'ensemble sur le côté pour dégager la chambre. Futé comme système !


Passons à la réalisation, d'abord la base de la culasse.
Comme toujours, construction costaud : c'est contrecollé sur de la carte.
Le dessin qu'on voit ne sert qu'à repérer le positionnement de la culasse.


Même pièce terminée :

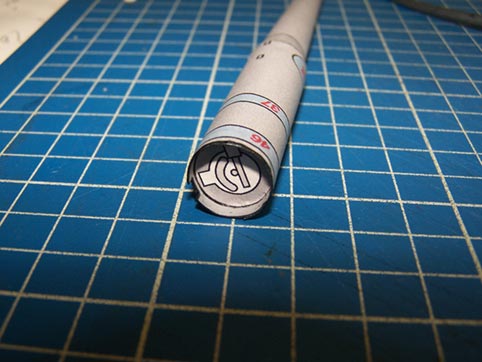

On l'installe au cul du canon. Remarquez qu'on a échancré le pourtour à l'endroit qui correspond au passage de la charnière de la culasse en position ouverte :

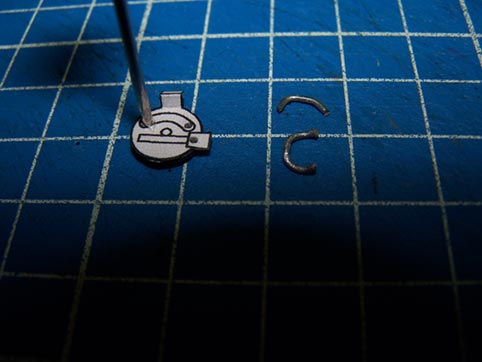

Maintenant, on assemble la culasse proprement dite. Ce n'est pas évident sur cette photo, mais la culasse est aussi contrecollée sur de la carte 1,5 mm pour lui donner la bonne épaisseur. On perce 3 trous pour y poser la poignée de manœuvre et la poignée de verrouillage. Ces poignées sont réalisées ... avec un trombone travaillé à la pince.


Ca va donner ceci :


Autre vue de la culase avant pose. On remarque la patte pliée sur le côté pour figurer la charnière.


Et maintenant, on colle l'ensemble en place.
Terminé pour la culasse.


Pas de questions ?
OK, lors de notre prochaine rencontre, nous parlerons des anneaux frettés et des tourillons.

[jeanma]

ca veut dire quoi fretté ?

(et les pompes, sur quelle main ? )

[georges]

les frettes ce sont les anneaux que tu vois le long du fût

[Paul]

Je préciserai même que ces anneaux sont posés "à chaud" sur le tube, c'est à dire qu'ils sont chauffés au rouge/blanc pour qu'ils se dilatent quand on les glisse en place. En se refroidissant, le serrage sera tel qu'ils ne pourront pas bouger.

En fait, la volée de la pièce est constituée de plusieurs pièces frettées sur le tube de 120 mm proprement dit (qui constitue comme une ossature), les plus épaisses étant à l'arrière.



Très bonne question de notre cher cancre de 2e classe Jeanma, et excellente réponse du Bg Georges, futur chef de pièce (en papier)

Spécial Jeanma : ce sera 60 pompes de la main gauche et tout de suite pour lui apprendre à commenter les punitions !

[georges]

par sainte barbe!!!!!!
mais il veut me dégrader ce paul!!!!

[jeanma]

douuuuuze... treiiiize... seiiiize.... viiiiiingt...

Georges ! Fayot !

[Michel cerfvoliste]

Alors au dessus du chef de pièce il y a celui celui qui l'achète, celui qui l'envoie à la campagne (ou en...), et plein d'autres chefs....

Je n'y connais pas grand chose dans la cavalerie, je crois, j'étais dans le génie.... il n'y avait pas de canons ! Que des engins de chantiers et quand même pour le bruit on avait des pétards en plastic....

[Paul]

Pas du tout : les canons de 75, 80, 90, 120, 155, 220 etc... sont utilisés par l'Arme de l'Artillerie. Pas par la Cavalerie. Me ferez 15 jours pour vous en rappeler !

Quand au nombre de chefs successifs et néanmoins superposés, ça existe depuis la Phalange Athénienne, la Légion Romaine et la Horde d'Or ... alors, l'habitue s'est conservée ...

Avis : le diplôme (en papier) de Chef de Pièce (en papier) s'obtient par réalisation (réelle) du canon de 120 L Mle 1878 (en papier).
Bien reçu ? Repos ! Extinction des feux !

[Edwige]

Les frettes c'est un terme utilisé aussi dans les guitares (j'dis ça, j'dis rien)...

[jeanma]

oah pinaise, Edwige essaye de gratter des points...

Y à pas de raison, je tente ma chance aussi :

"oui et aussi en cuisine avec la fameuse recette des moules frettes..., y à aussi les steacks frettes salades. Dans de grands restaurants il faut choisir si on veut des grandes, moyennes où petites frettes et c'est rangé dans des petits cornets en carton..."

Alors là, si je passe pas devant Edwige, j'en veux rien !


les cours d'artillerie ne sont plus ce qu'ils étaient
