L'Ootorii d'Itsukushima de Buzuc

[Thefourmi]

Au vu de la construction je pense que le grammage 80g est viable et pour le moment je n'ai pas eu de pièces trop petites donc je pense que le 1/2 est largement faisable. Bon courage a toi pour ce début de maquette!

[Jenkins]

je viens de regarder les planches imprimées et à mon avis les seules pièces qui vont être difficiles à monter sont celle de type C1 sur la première page et qui doivent être des supports de tuiles.

Détail: j'ai pris du 90g en fait.( pour le peu que ça change)

[buzuc]

En effet jenkins tu vas avoir du mal avec les "coins" qui bloquent les piliers.
J'avais demarre la conception avec la version 1/2 mais c'est la misere pour ces coins : trop petits pour etre realisables. Meme Trac aurait des soucis avec!

Je suis vos montages avec interet. J'ai juste un doute au niveau de l'alignement des passages des traverses mais ca devrait aller.

[Jenkins]

Je vais quand même tenter et puis c'est pas comme s'il y en avait 24


Edit:

Bon j'ai tout de même essayer d'en faire une au 1/2, à couper ça va encore mais à monter c'est vraiment compliqué car l'imprécision empêche aux différentes parties de la pièce d'etre a leur emplacement exact et il est donc très compliqué de refermer la pièce.

Dimensions de la pièce a l'échelle 1/2: long 6mm larg 2mm haut 1.5mm

Par contre je pense que ce ne sera pas simple nomplu en A4 et que donc pour faciliter le montage il faudrait faire une petite modification comme indiqué ci dessous:
(il sera alors plus simple de coller la languette sous la partie rouge que de la coller sous le petit triangle jaune)

[buzuc]

C'est note pour la languette qui deconne.
Concernant ces pieces en A4 : c'est possible. J'en ai fait une bonne trentaine lors des phases de developpement.

[Michel cerfvoliste]

Pour ces petites pièces, le collage bord à bord semble préférable, en supprimant la sur-épaisseur des languettes ça devrait être possible...

Bonne journée, Michel

[Thefourmi]

Pour ma part petite avancée pour ce soir:



Pas trop le temps et l'envie après ma journée donc ça ira pour ce soir.
Bientôt la suite plus motivée

[Michel cerfvoliste]

Une petite suite, les petits poteaux.

Pièces, pré-montage et mise en place du premier :







Les trois autres :



Une première traverse :





A bientôt, bonne soirée, Michel

[Michel cerfvoliste]

Et ça continue :



A suivre.... Michel

[Michel cerfvoliste]

Maintenant, dans l'ordre des pièces, le portique :





Les 4 traverses aux différentes étapes de leur fabrication :



Leur mise en place qui nécessite quelques petits ajustements :



A suivre, Michel

[Michel cerfvoliste]

Quelques nouvelles images, Les décors centraux :





Les "clés et coins" de serrage des traverses, découpés sans les petites languettes, je n'ai conservé que les longues et un peu réduites en largeur :





Mise en place des premières :





Comme ça fonctionne après quelques petits ponçages, la série :





A la prochaine, bonne soirée, Michel

[darktrooper]

sympa toutes ces petites boi-boites!

[Michel cerfvoliste]

Et ça continue, tous les "coins et clés" en place :



Les éléments de couverture des 4 piles extérieures :







Mise en place :



A bientôt, Michel

[buzuc]

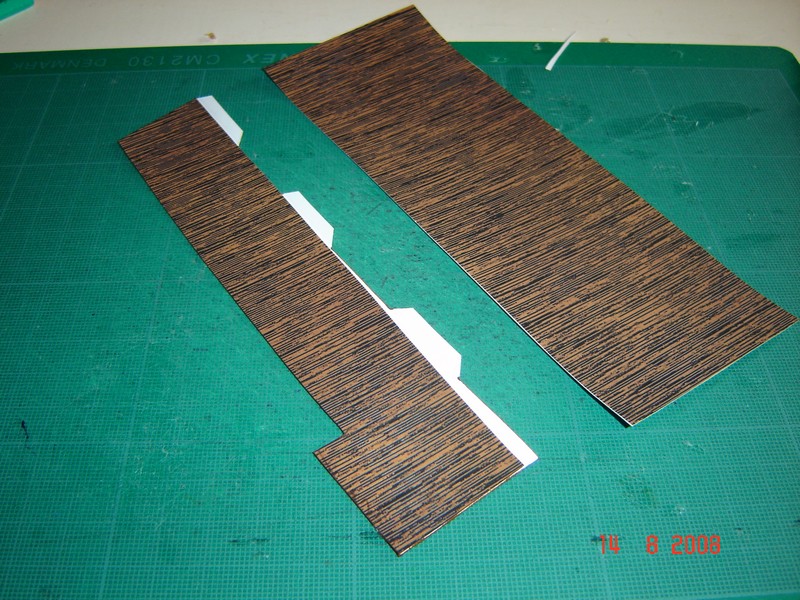

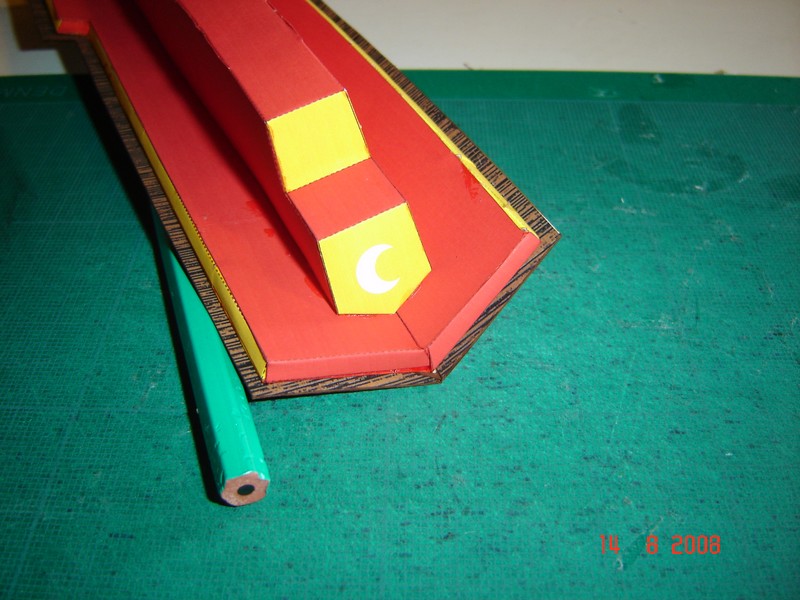

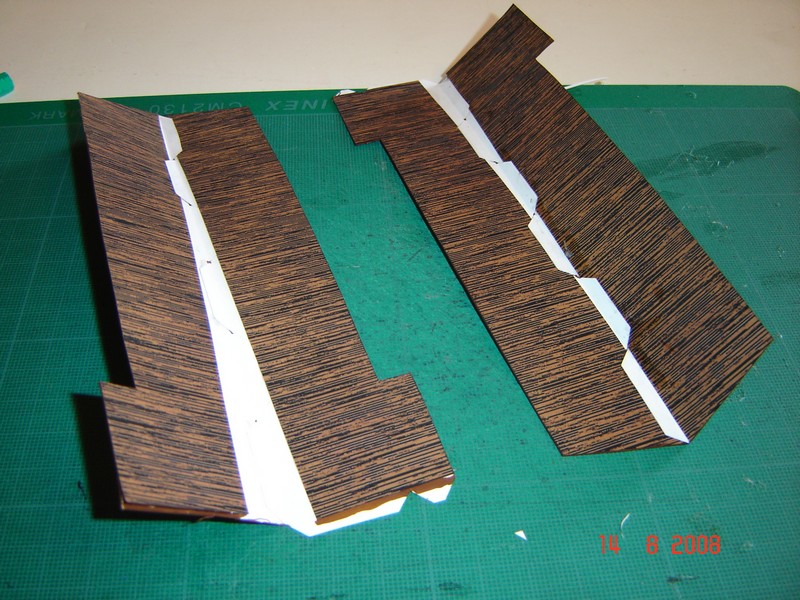

Suite à une question de Michel concernant l'assemblage du toit voici les images de ma construction lors du développement:





Ne pas hésiter pour les questions.

[Michel cerfvoliste]

Merci Buzuc, je commence a voir l'agencement des pièces, reste les planches de "bois" entre les faces, sous faces et ajustages.
Il me semble qu'il faut découper les feuilles rectangulaires (faces) après leur mise en forme sur les sous faces.

A bientôt, Michel
