Bumblebee 50%

[Drous]

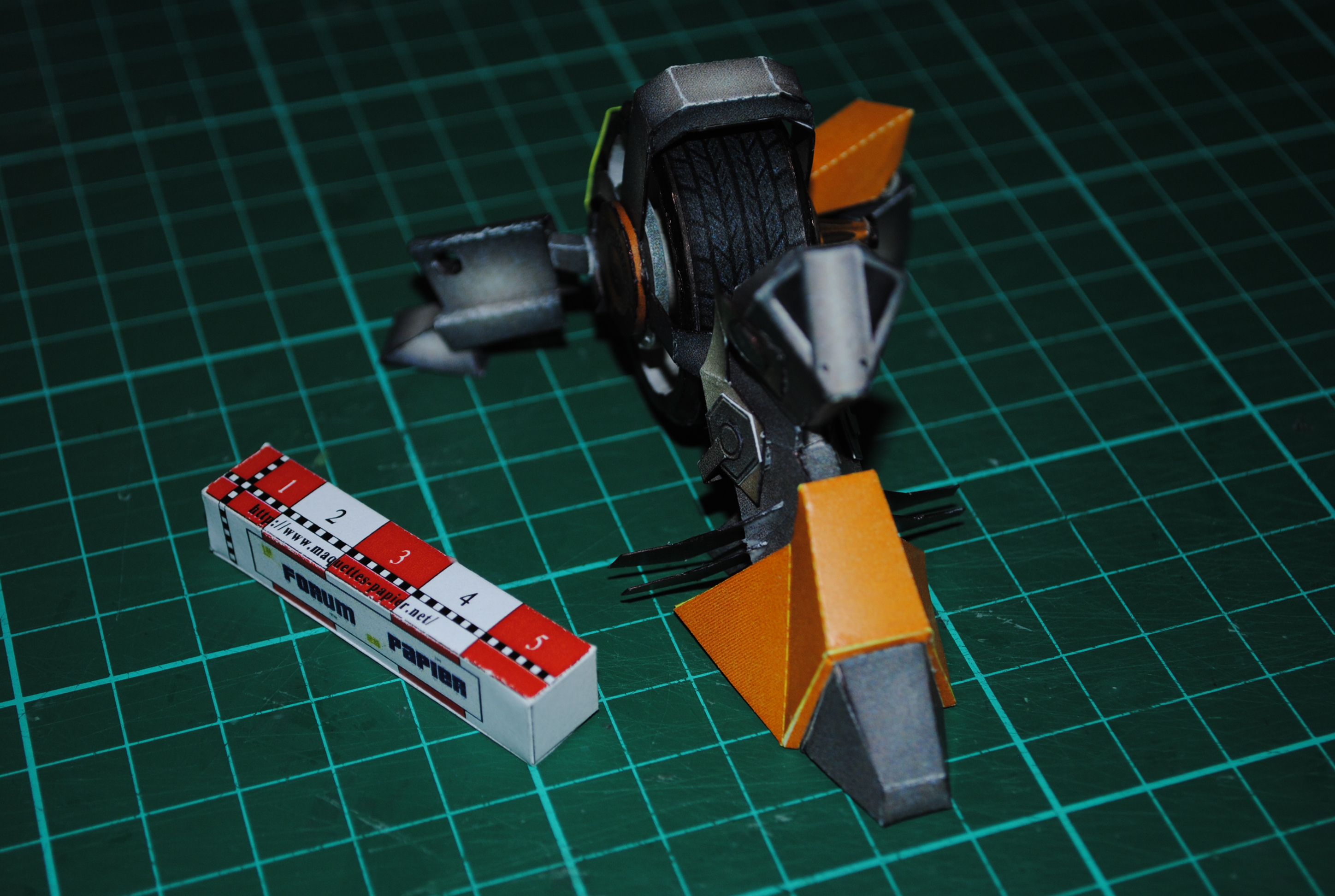

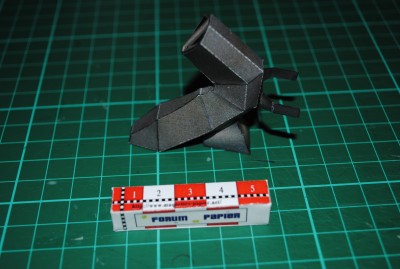

Comme annoncé, je commence donc les jambes et plus précisément les pieds
Au passage, j'ai renommé le sujet, le 1/2 me donnait l'impression de parler de la partie 1 sur 2...

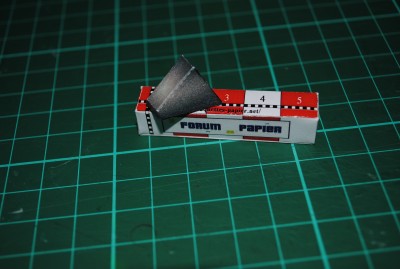

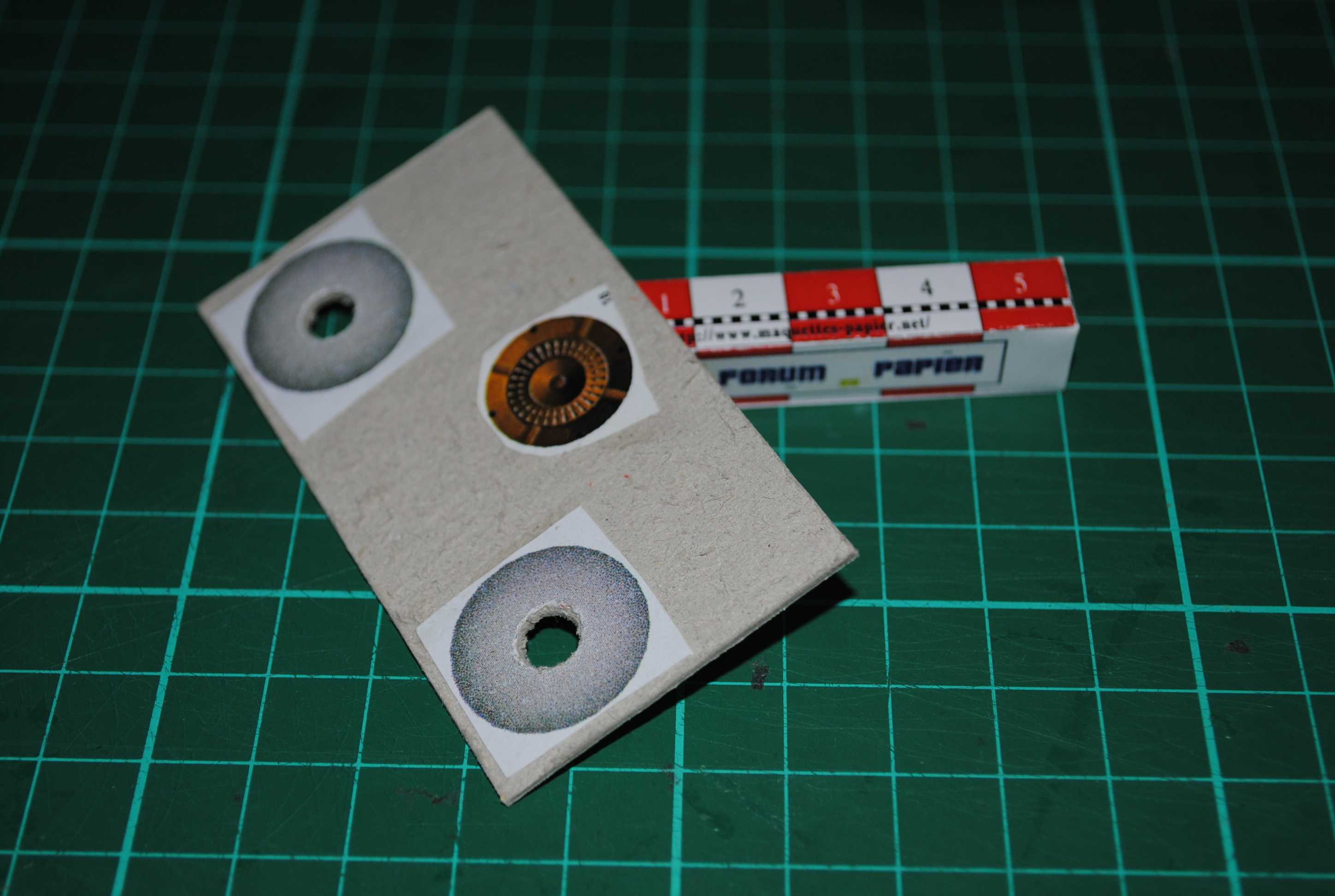

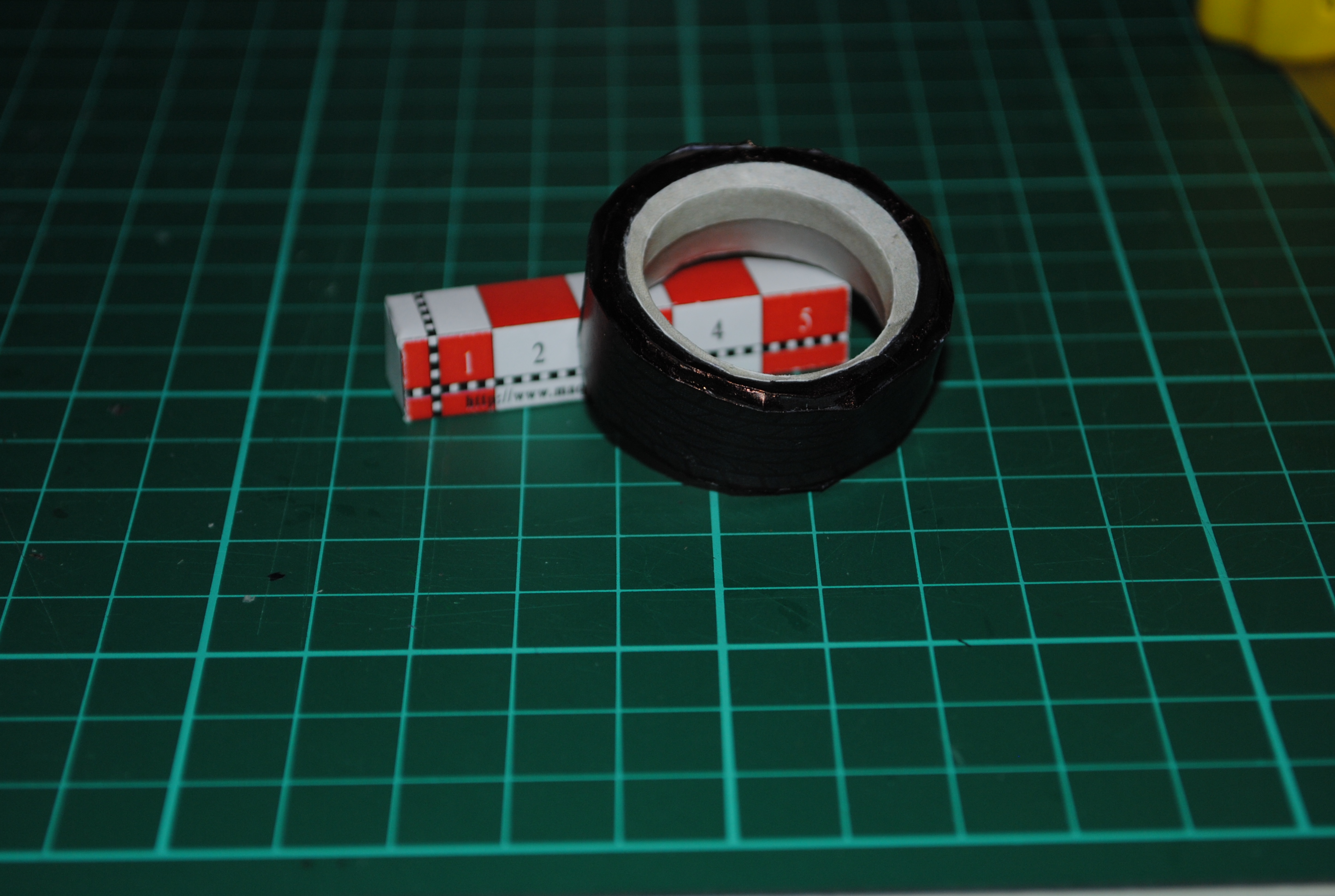

Je commence donc par la roue du pied :

Mais le résultat ne me plaît pas, on voit pas bien sur la photo, mais ma roue est un peu tordue
J'ai recontrer le même problème que Darktrooper avec son Bumblebee XXL, et du coup j'ai recommencer la roue avec la méthode qu'il a présenté dans son montage, ici :

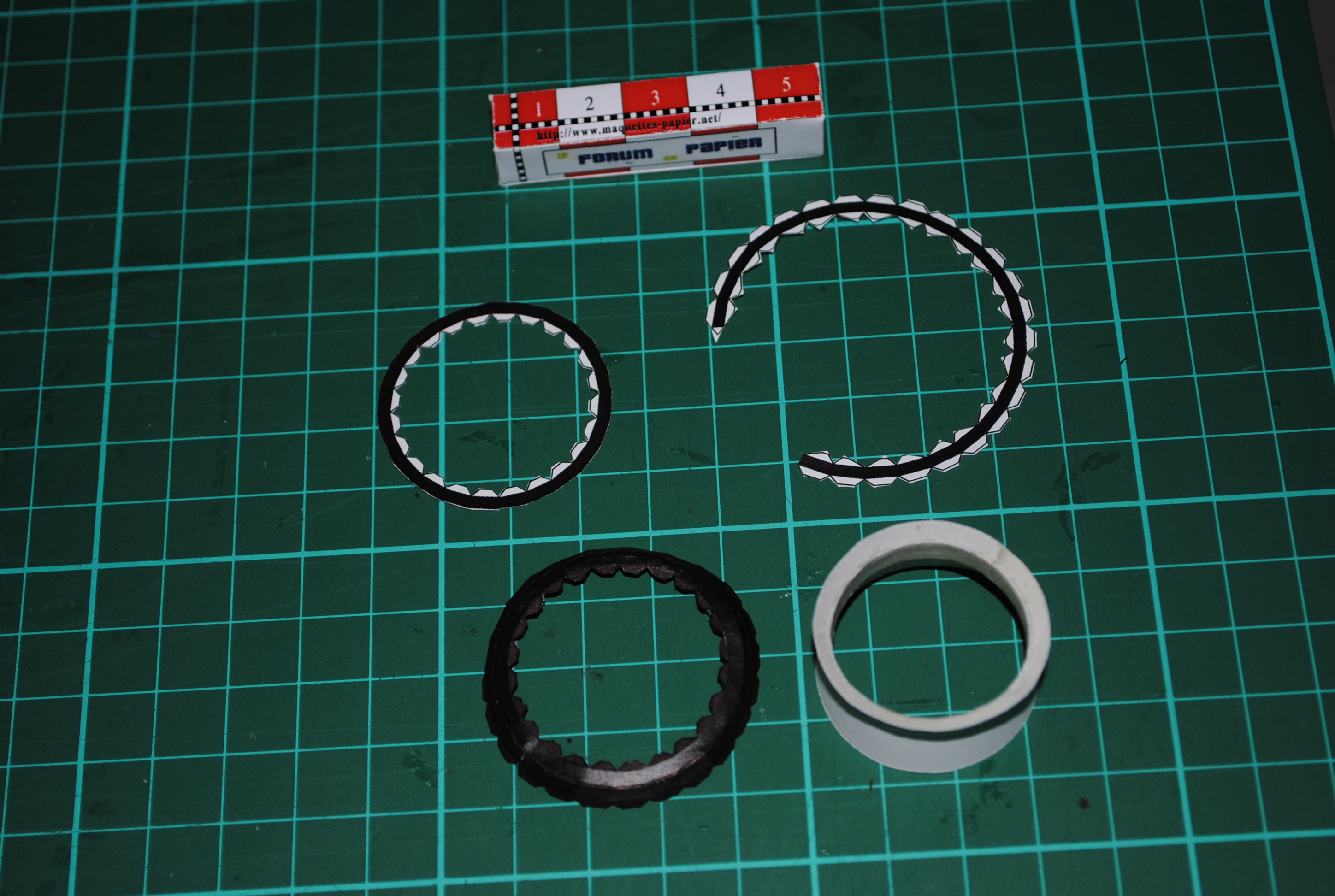

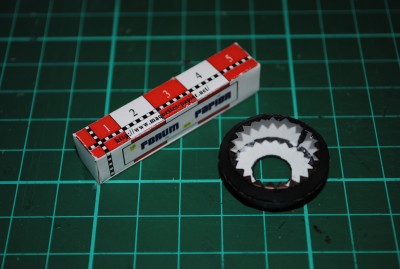

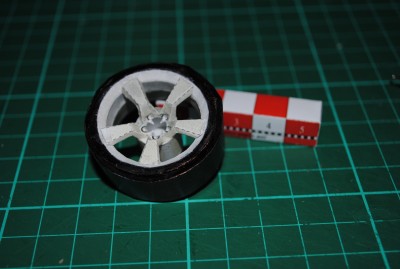

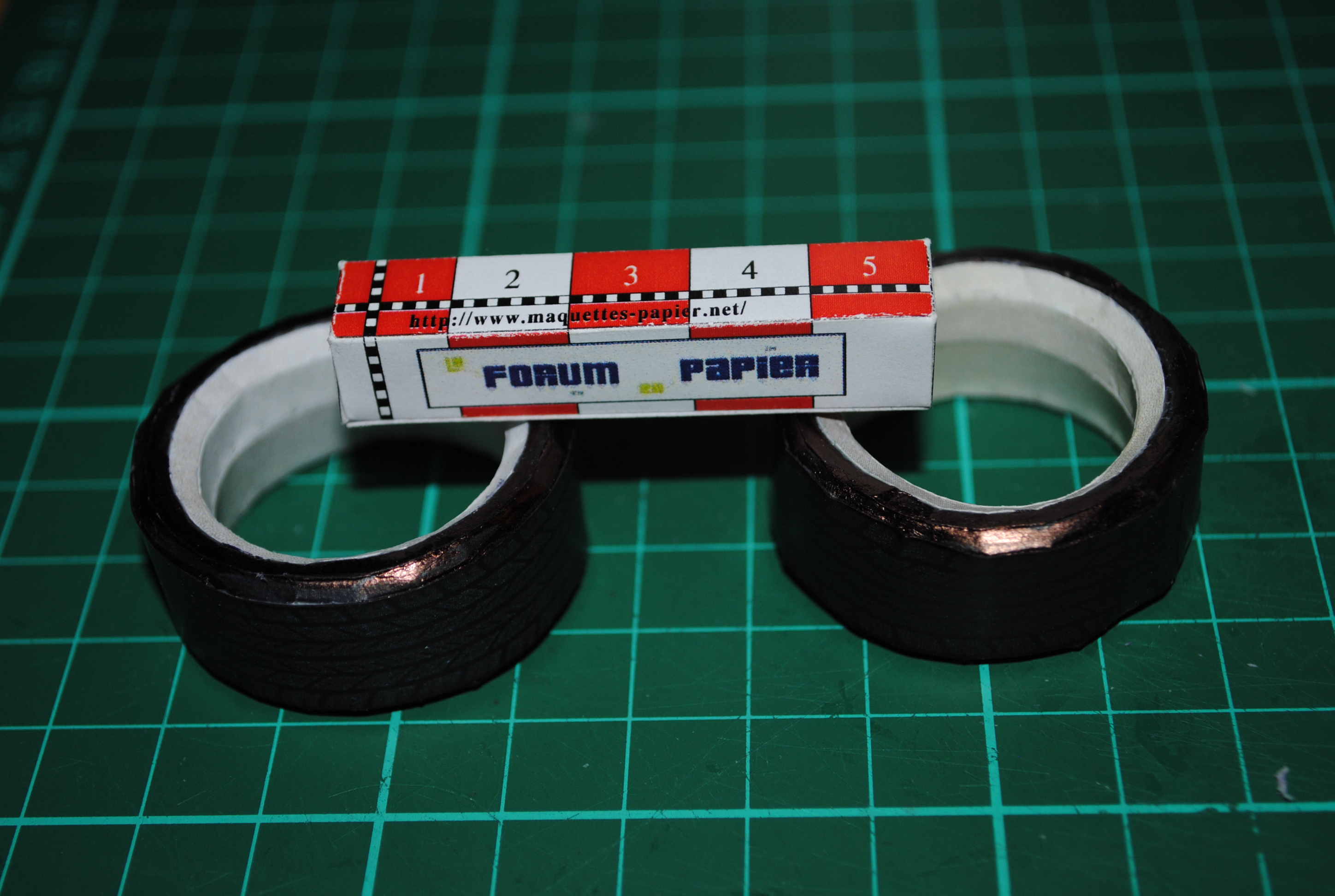

Et le résultat final est bien meilleur, voici la nouvelle roue (à gauche) comparer à la première (à droite)

Je peux continuer avec la jante, d'abord les "rayons"

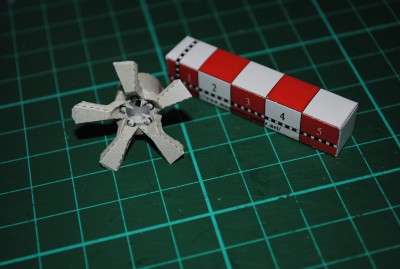

C'est du petit petit
Encore 3 à faire...

[Drous]

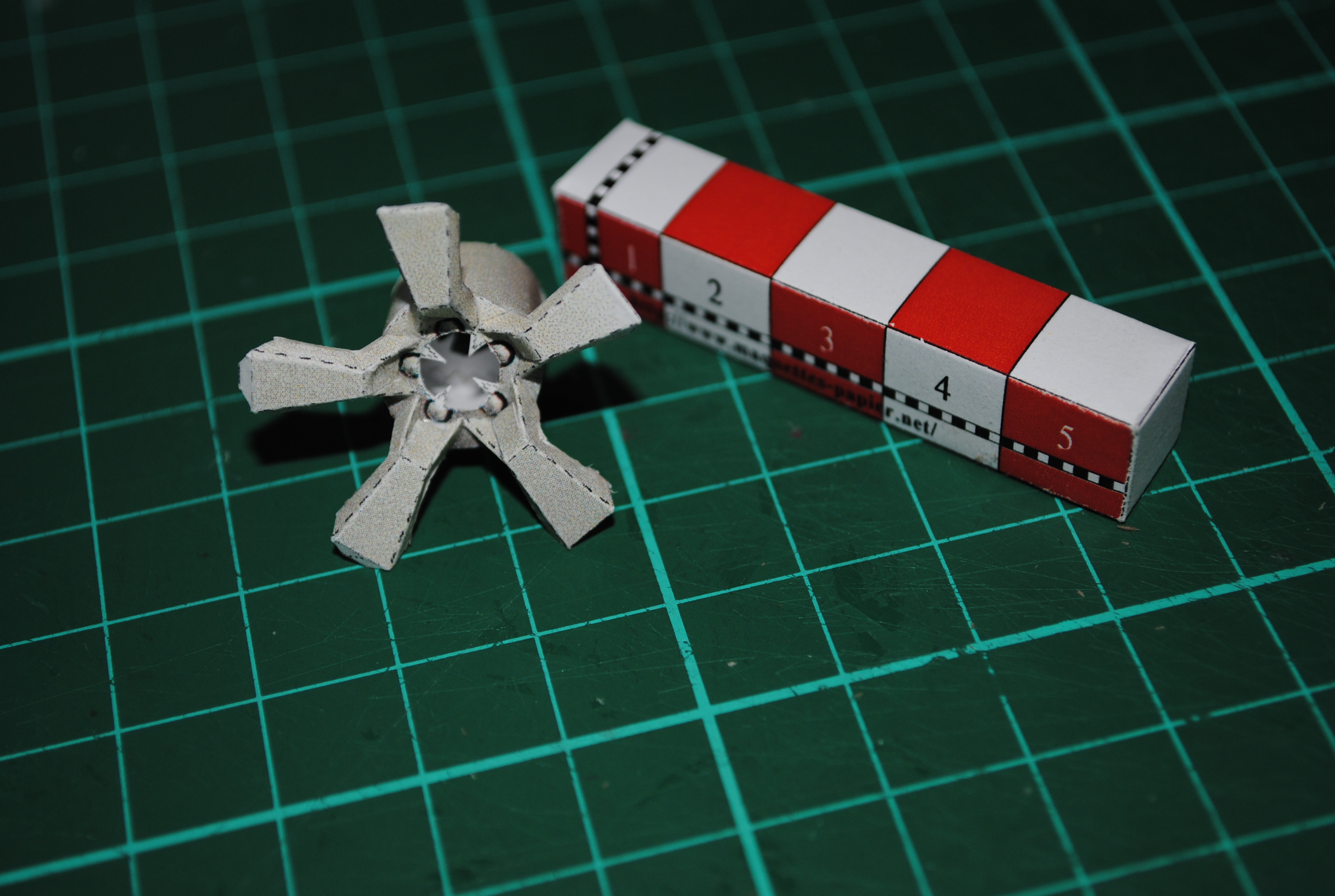

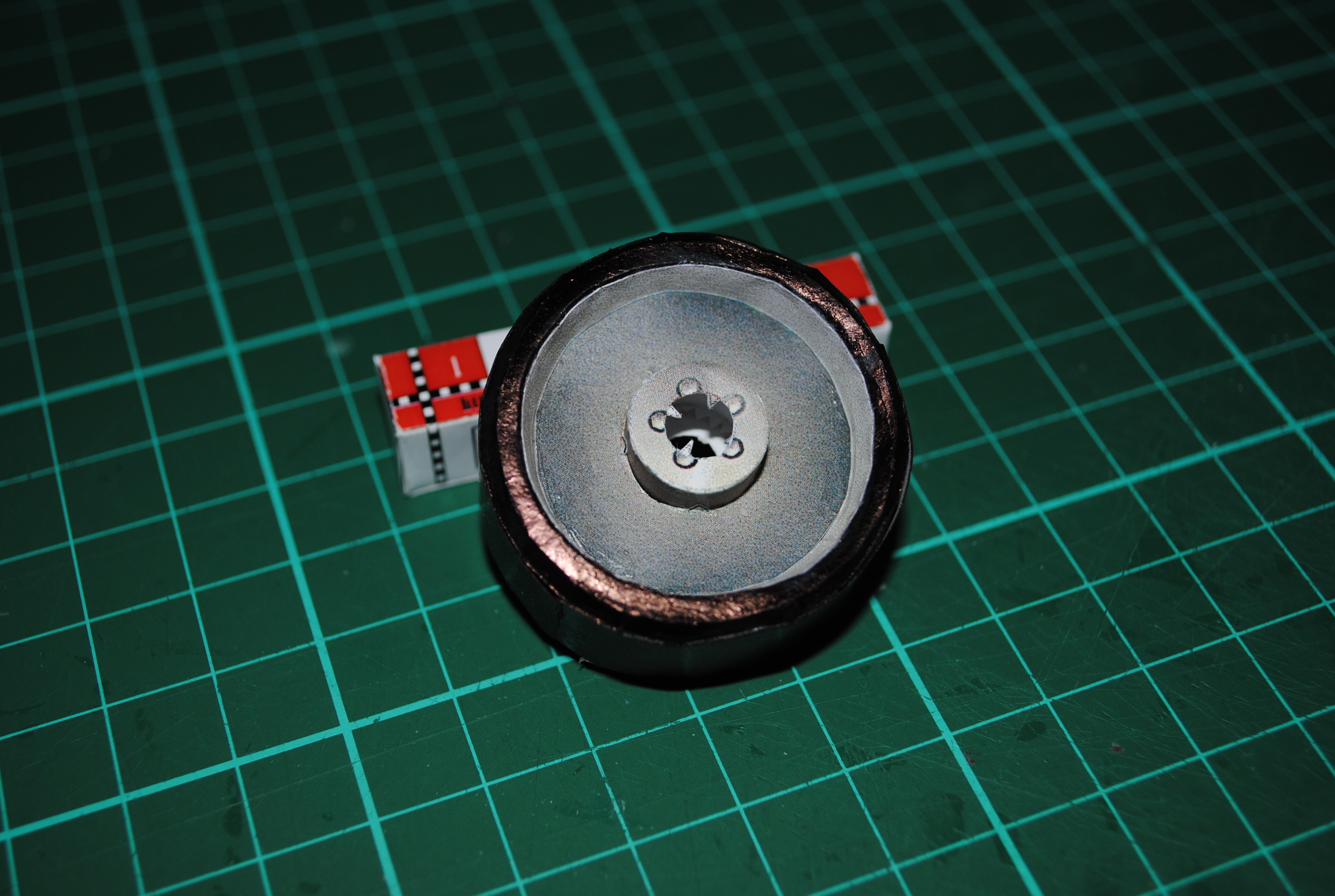

Une fois les rayons finis, je réalise l'axe sur lequel je fixe les "rayons"

Et j'assemble le tout à la roue

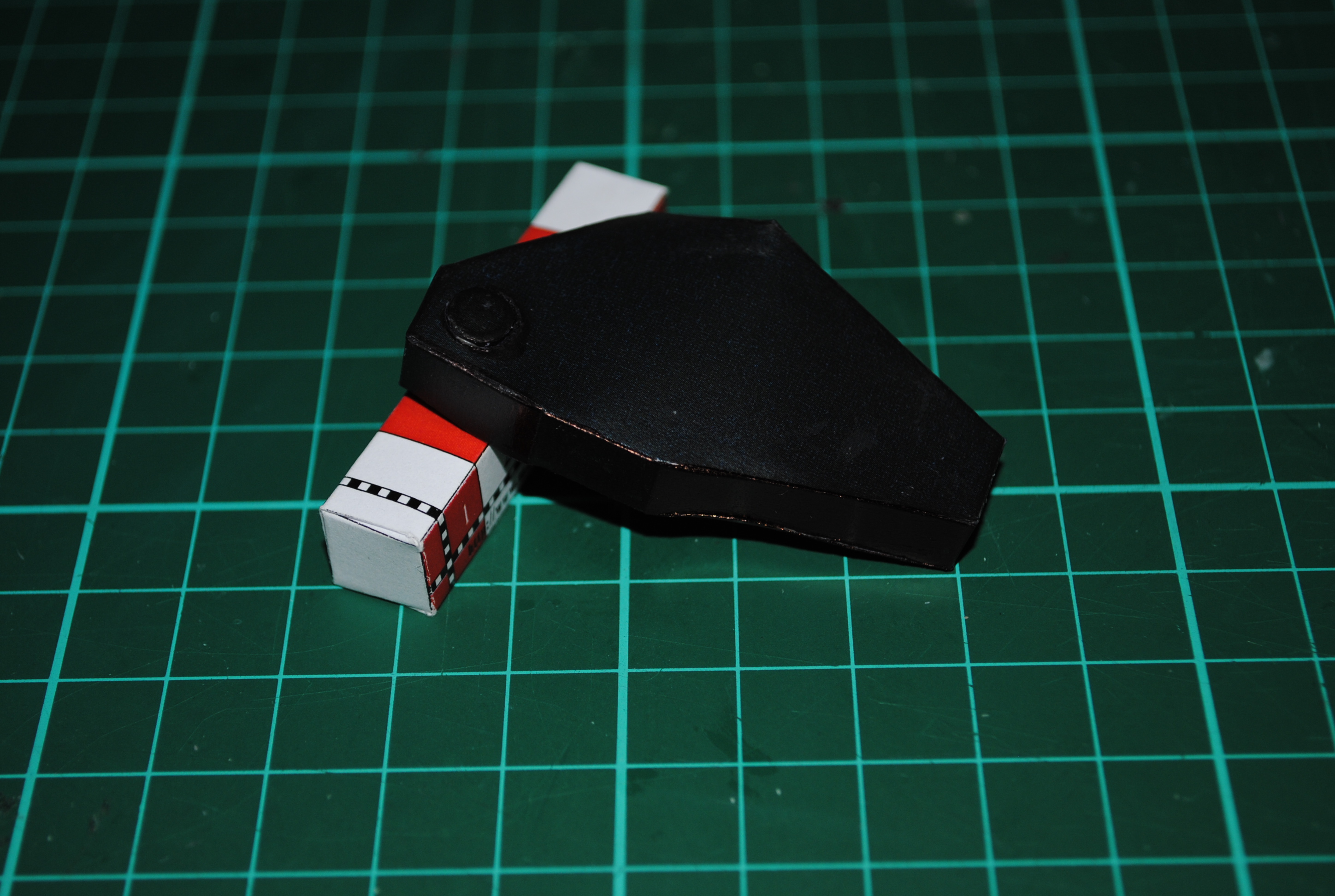

J'ajoute un élément de renfort de l'autre côté, je sais pas trop ce que c'est mais cela rigidife la roue

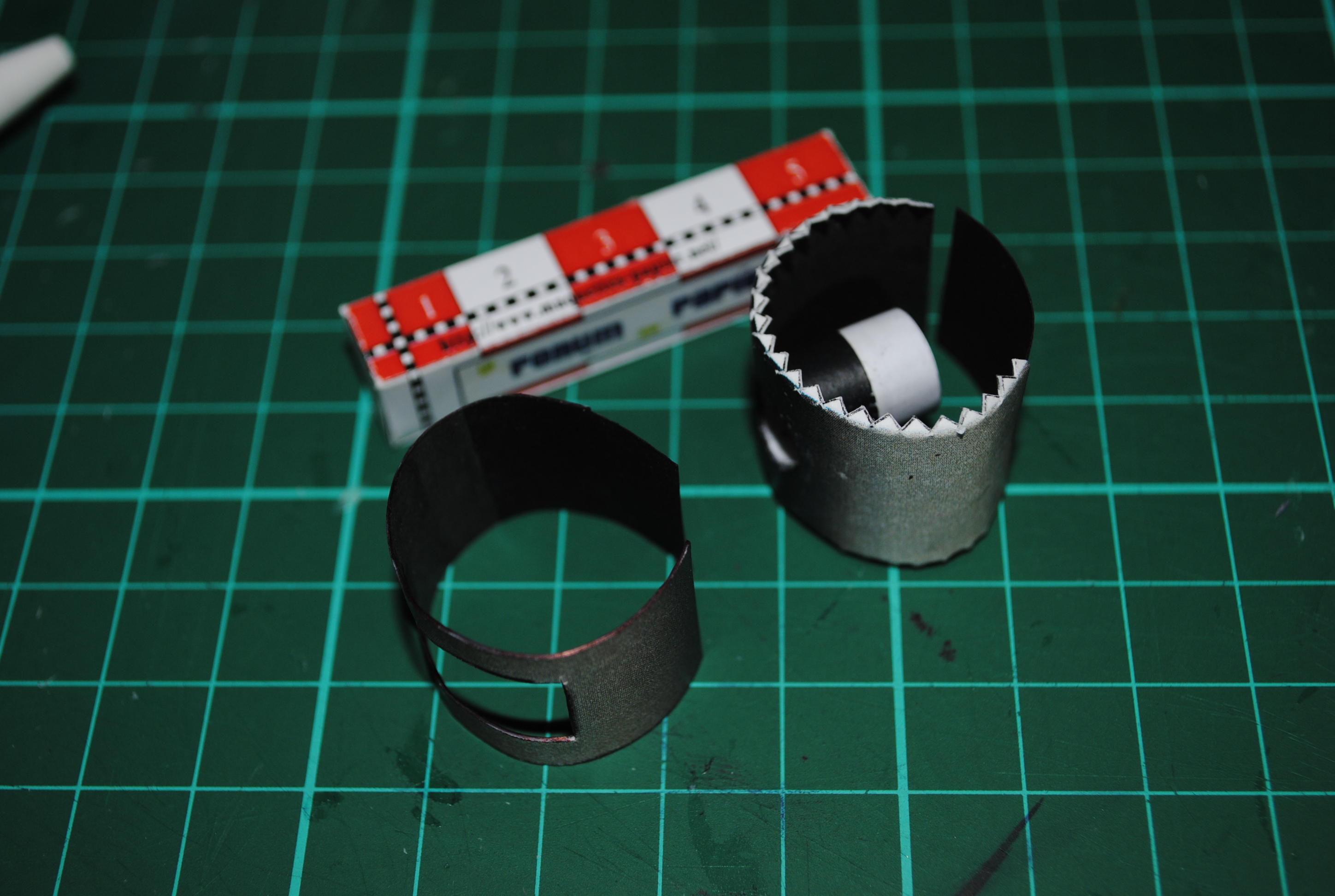

Je m'attaque ensuite à l'axe de la roue.
Comme il s'agit de l'élément qui va assurer la liaison entre les jambes et les "doigts de pied", j'ai décidé de faire un axe plein

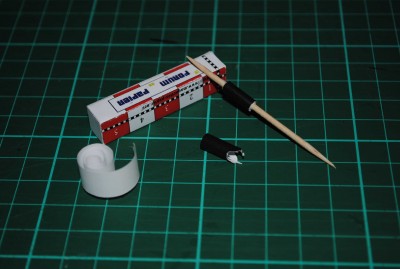

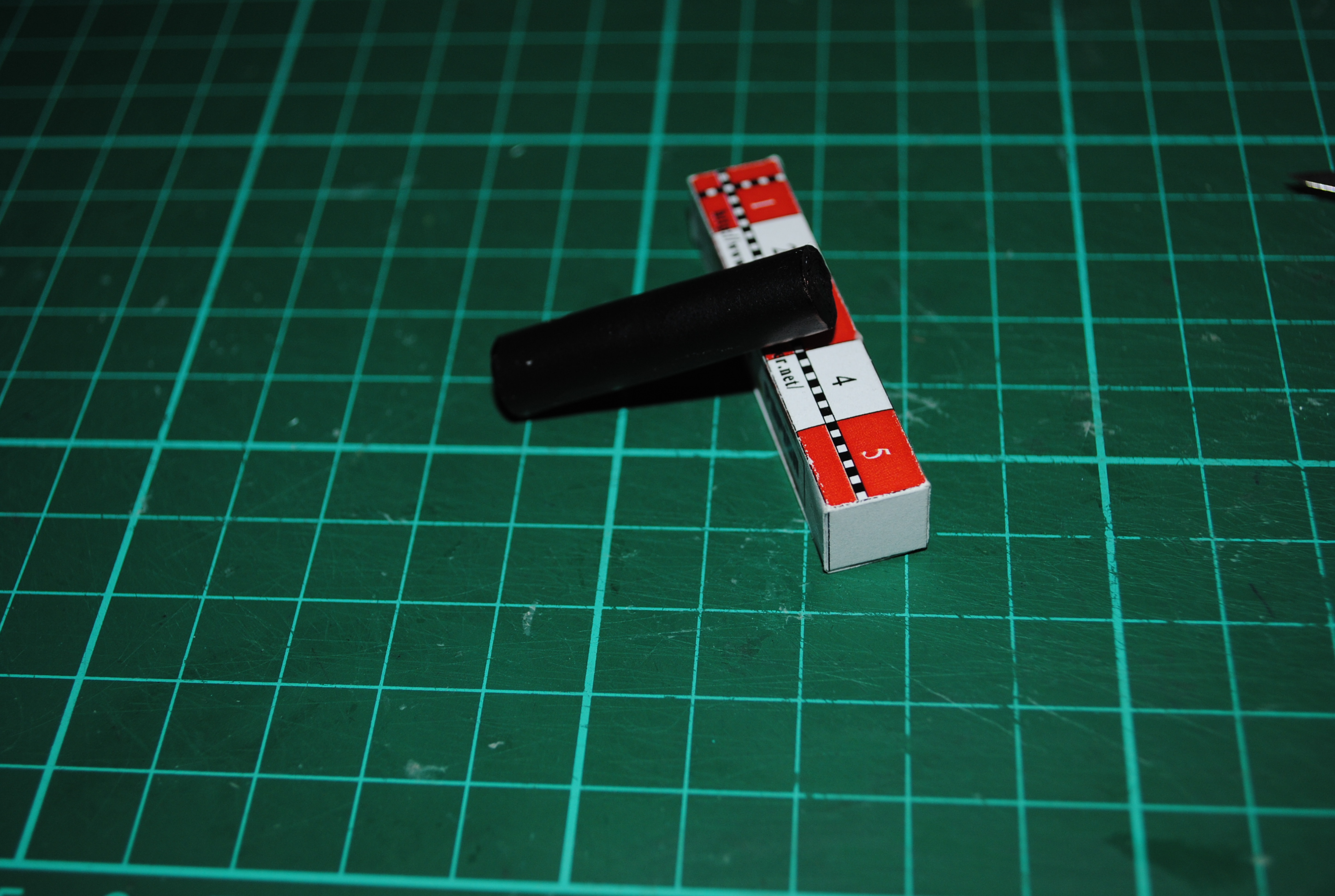

J'ai donc enroulé / collé une bande de papier autour d'un cure dent que j'ai ensuite ajusté à mon axe.

Je vais également renforcer les 2 pièces qui viendront tourner autour de cet axe. A suivre...

[Michel cerfvoliste]

C'est comme les roues de V Maxx !

Beau montage, Michel

[grifter38]

Je m'attaque ensuite à l'axe de la roue.
Comme il s'agit de l'élément qui va assurer la liaison entre les jambes et les "doigts de pied", j'ai décidé de faire un axe plein
J'ai donc enroulé / collé une bande de papier autour d'un cure dent que j'ai ensuite ajusté à mon axe....

Le centre est donc tout en papier, pas de vide? Comme un journal roulé serré?

[Drous]

Merci Michel cerfvoliste.

Oui grifter38, comme un journal roulé et presque tout en papier, il y a aussi un bout de cure dent en bois au centre pour avoir un cylindre bien rond.

[malvina72]

A cette taille, il y a des pièces qui vont pas être évidentes à manipuler. Les doigts par exemple...
Bon courage drous!

[Drous]

C'est vrai que j'appréhende un peu les doigts, mais pour le moment ça continue bien avec les éléments qui s'assemblent autour de la roue pour faire la cheville

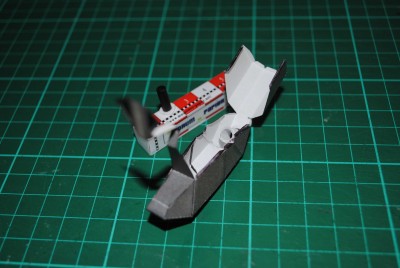

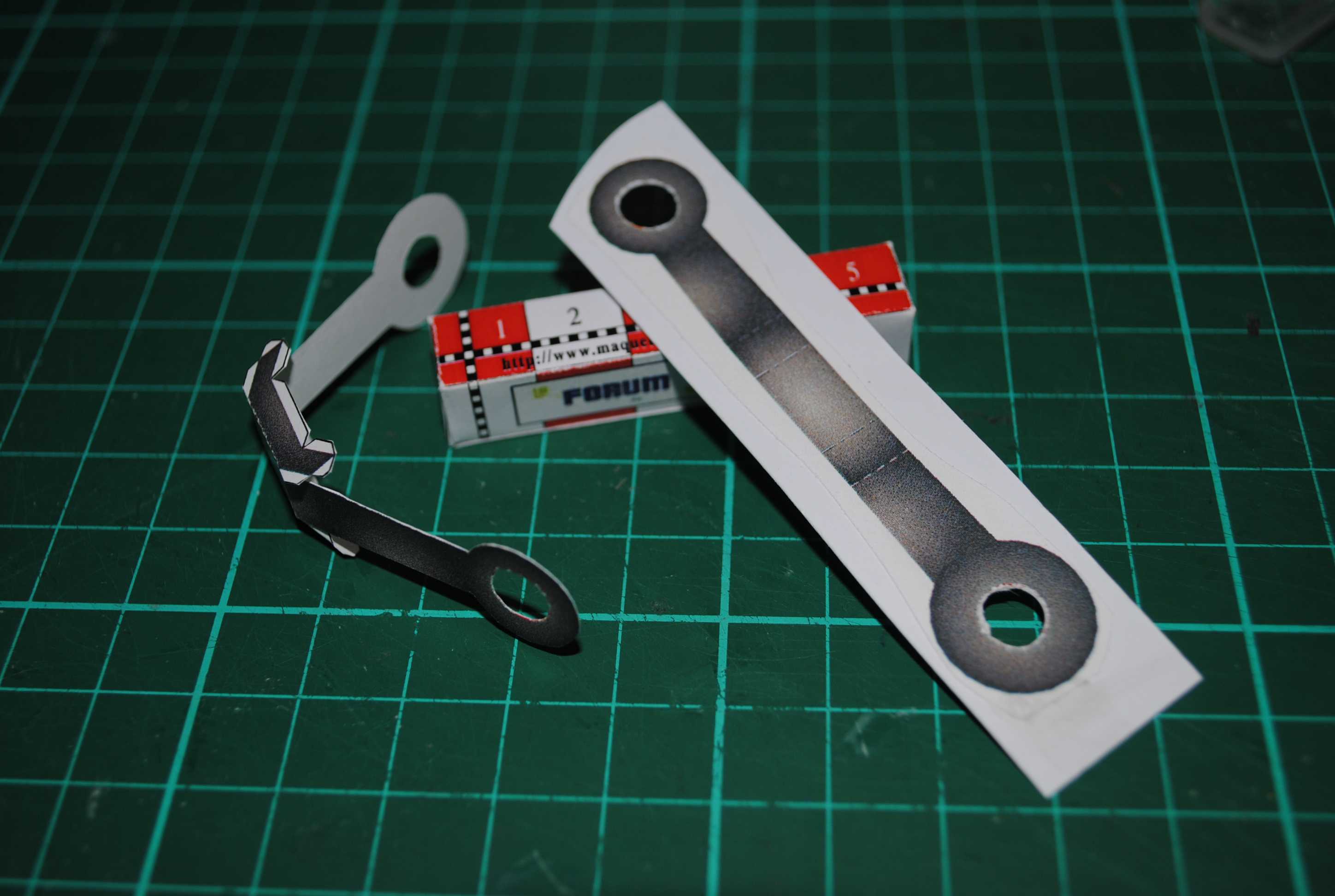

Et qui dit articulation, dit pièces renforcées sur du carton :

ou sur des feuilles plus épaisses (160 gr) :

Cela donne une pièce assez rigide pour supporter le reste de la bête

[Drous]

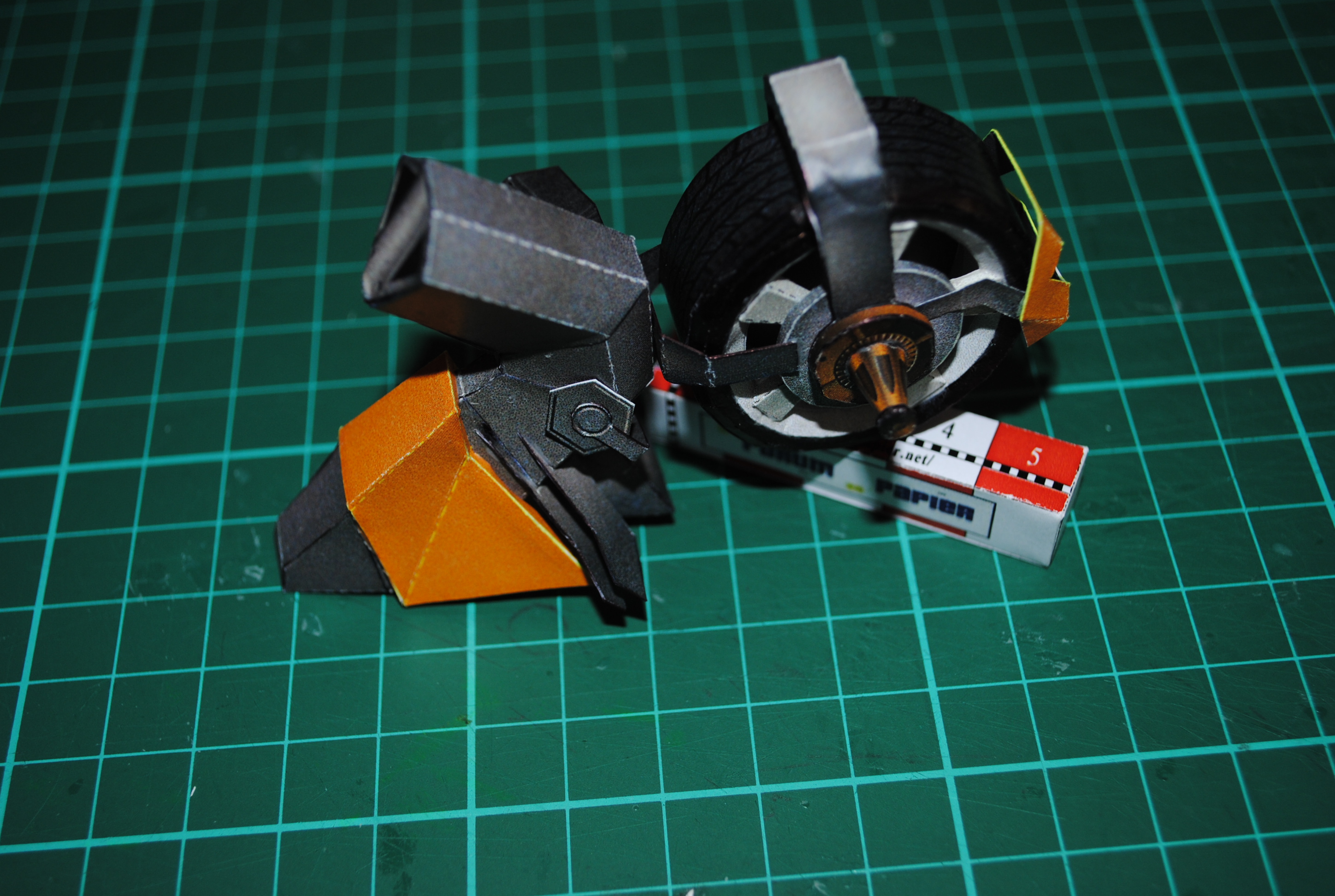

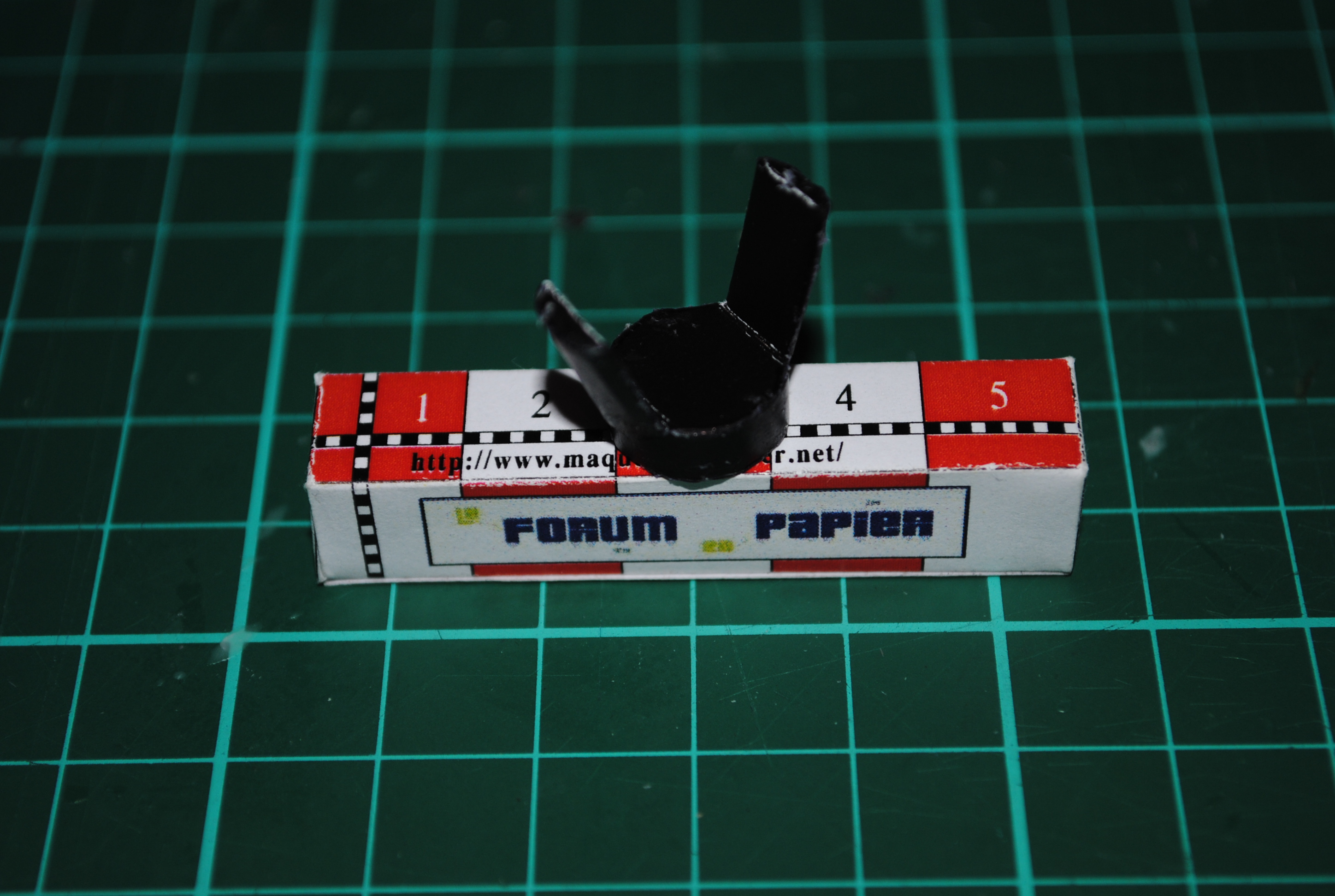

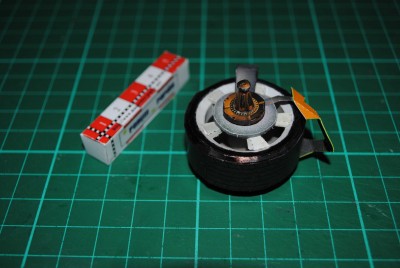

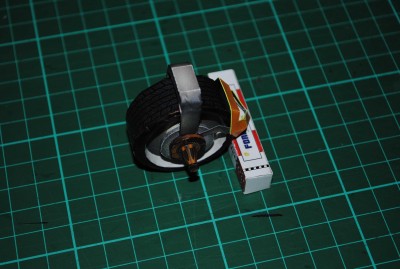

Et j'assemble tous cela sur la roue

Et là, le drame, en écrivant ce message et en y ajoutant les images, je me rends compte que ... J'ai mis la roue à l'envers ...
Pas de panique, je termine ce message et j'essaye de réparer l'erreur...

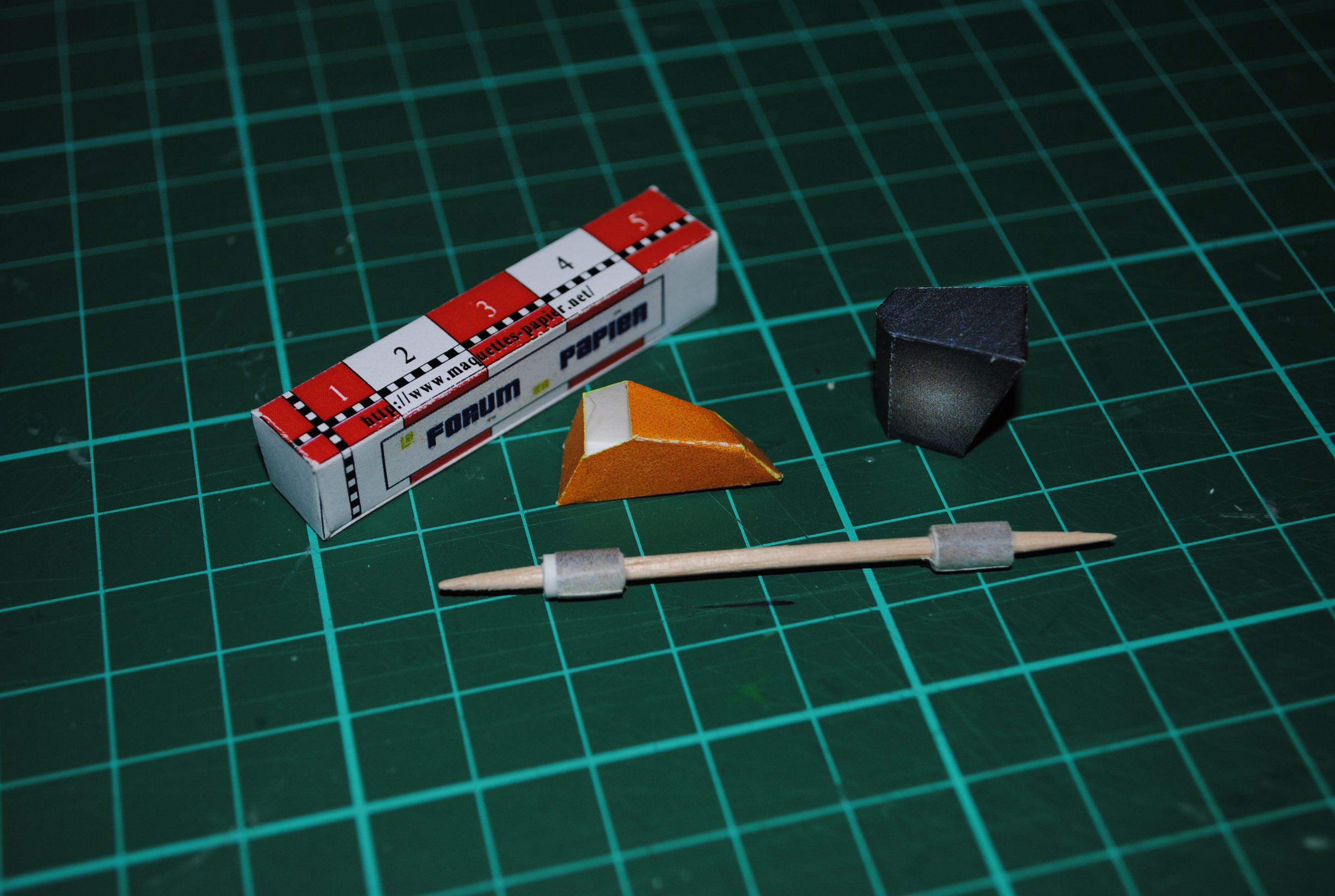

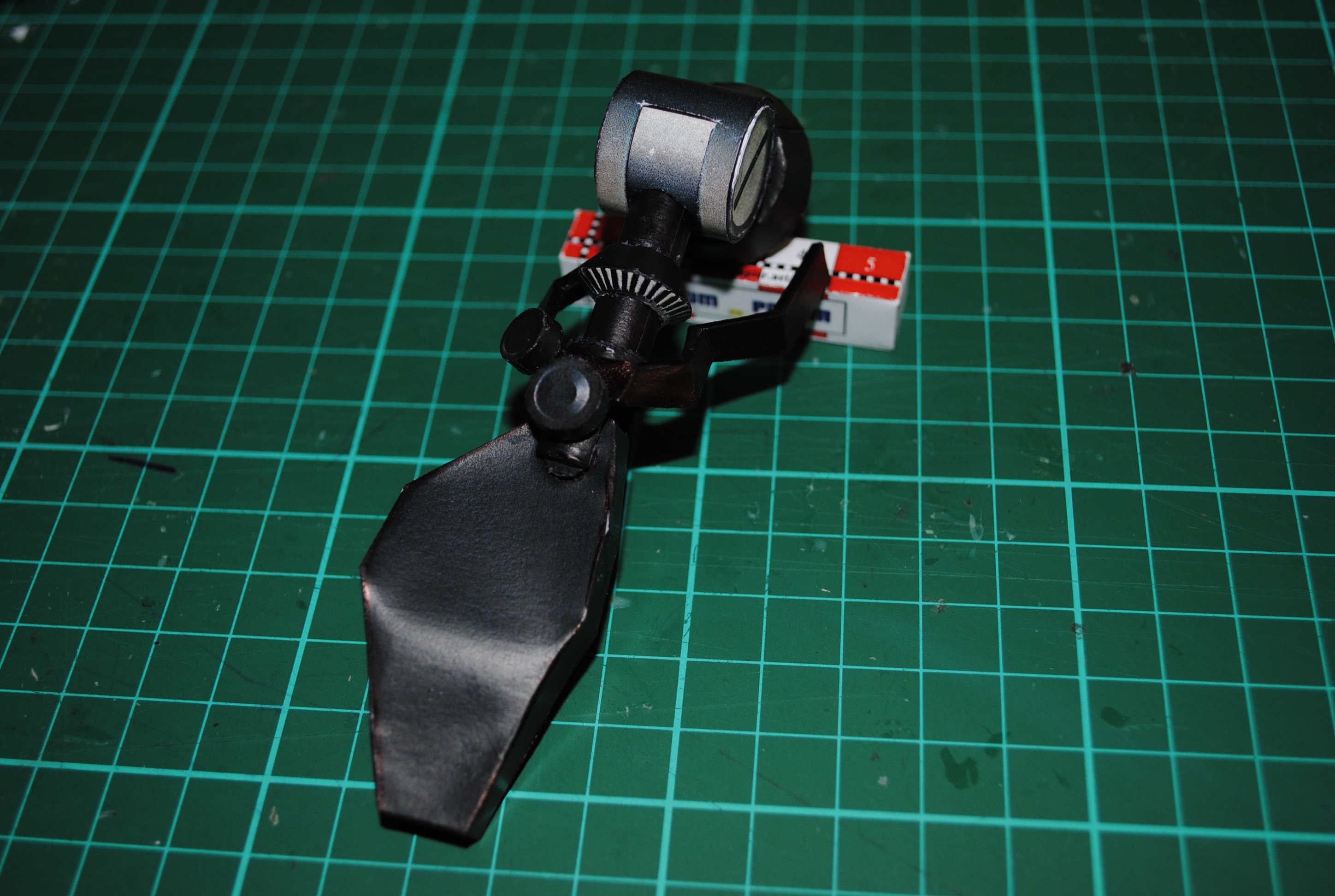

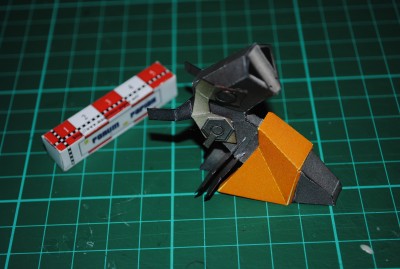

Donc j'ai aussi commence le "gros orteil"

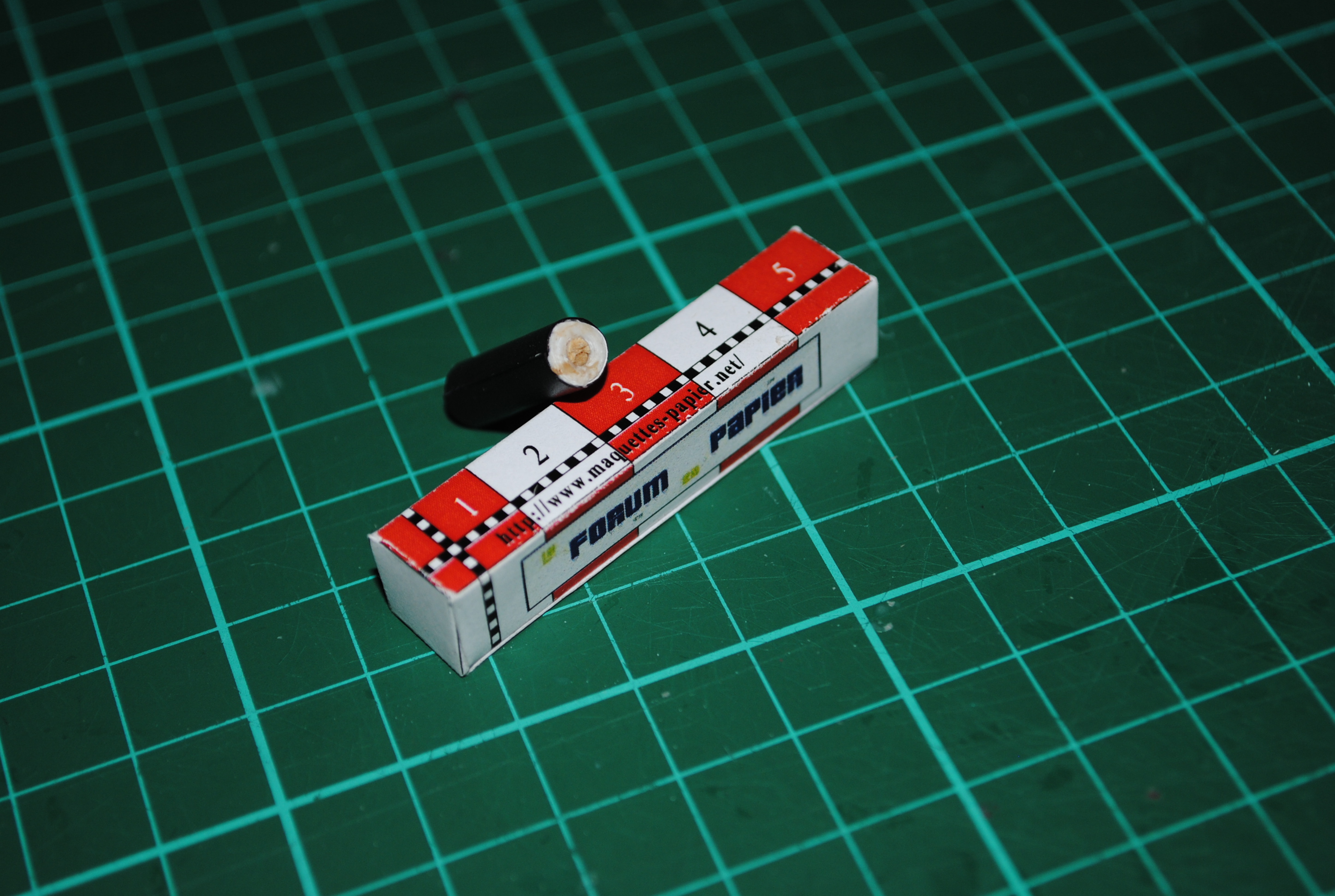

Et l'axe qui va le relier à la roue que j'ai aussi renforcé avec ma méthode du cure dent enroulé d'un morceau de papier

J'ai aussi prévu une petite modif pour bloquer le mouvement de translation tout en gardant le mouvement de rotation
J'expliquerai plus en détail après l'avoir réaliser...

Mais avant je vais m'occuper de cette roue à l'envers

[Drous]

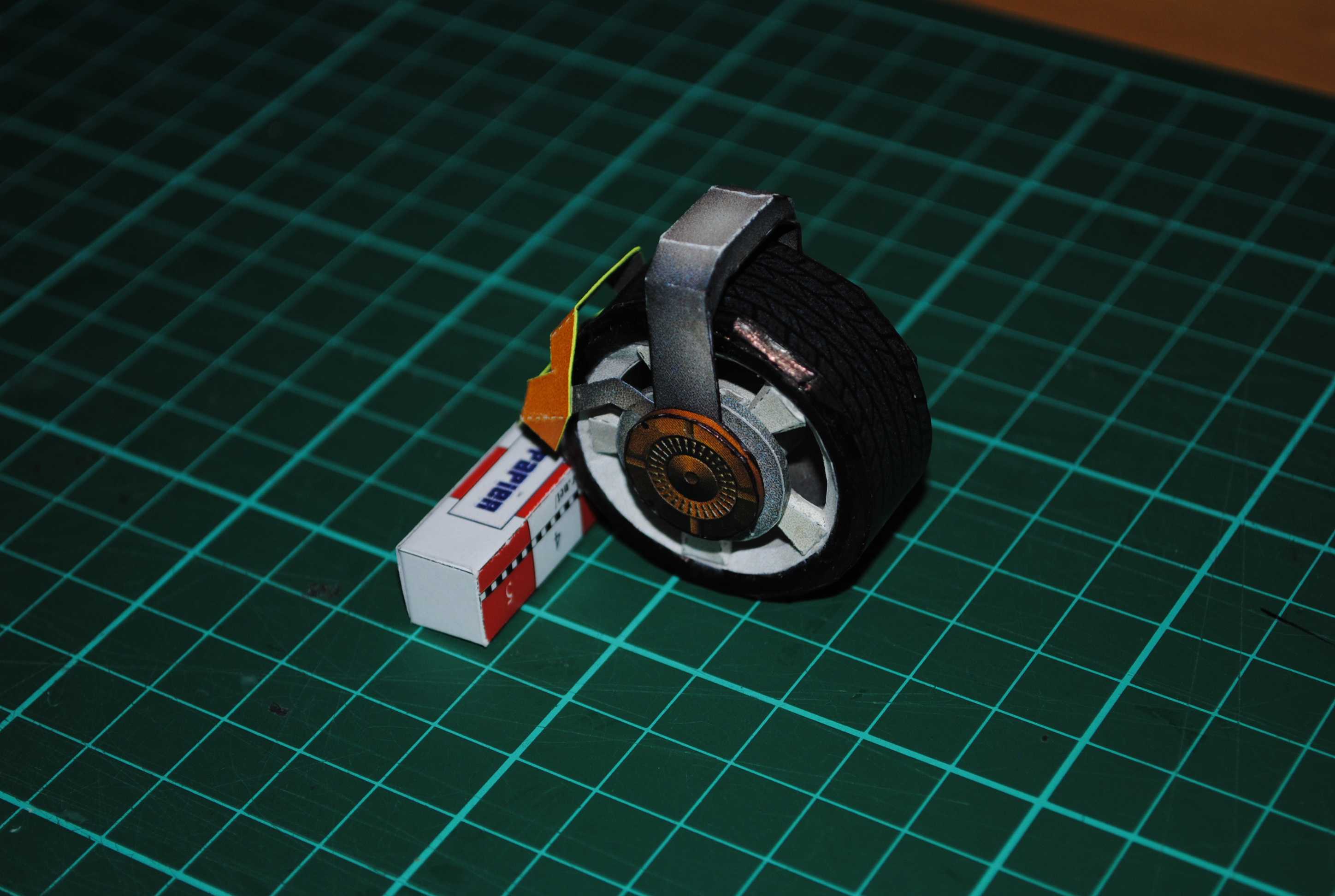

OUF, j'ai réussi à décoller ma roue pour la remettre dans le bon sens sans tout casser
Je vous mets une photo dès que possible

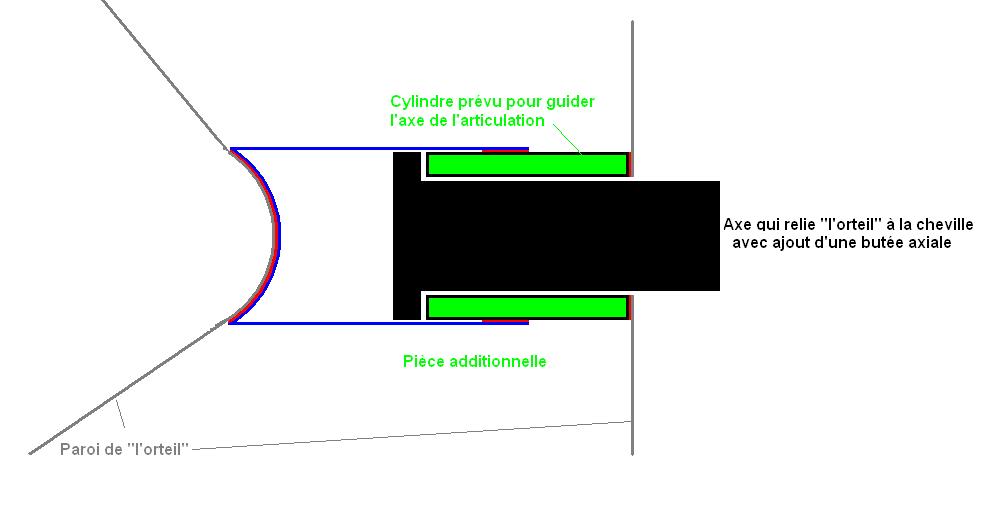

En attendant, voici l'explication de la modification que j'ai prévu de faire sur l'axe reliant la cheville à "l'orteil"

Si je fais le lien entre mon schéma est la photo des pièces (dernière photo du précédent post) :
- l'axe noir du schéma correspond à la pièces enroulé sur un cure-dent
- l'axe vert, à la pièce en papier blanc en cours de fabrication
- l'axe bleu, à la pièce coloré en noir sur l'extérieur.
- les parois grise à la pièce en cours d'assemblage sur l'avant dernière photo du précédent post.

Avec cette modification, je suis sur que je n'aurai pas de risque de perdre "l'orteil" tout en le gardant mobile
Je réalise ce montage et je vous montre.

[Drous]

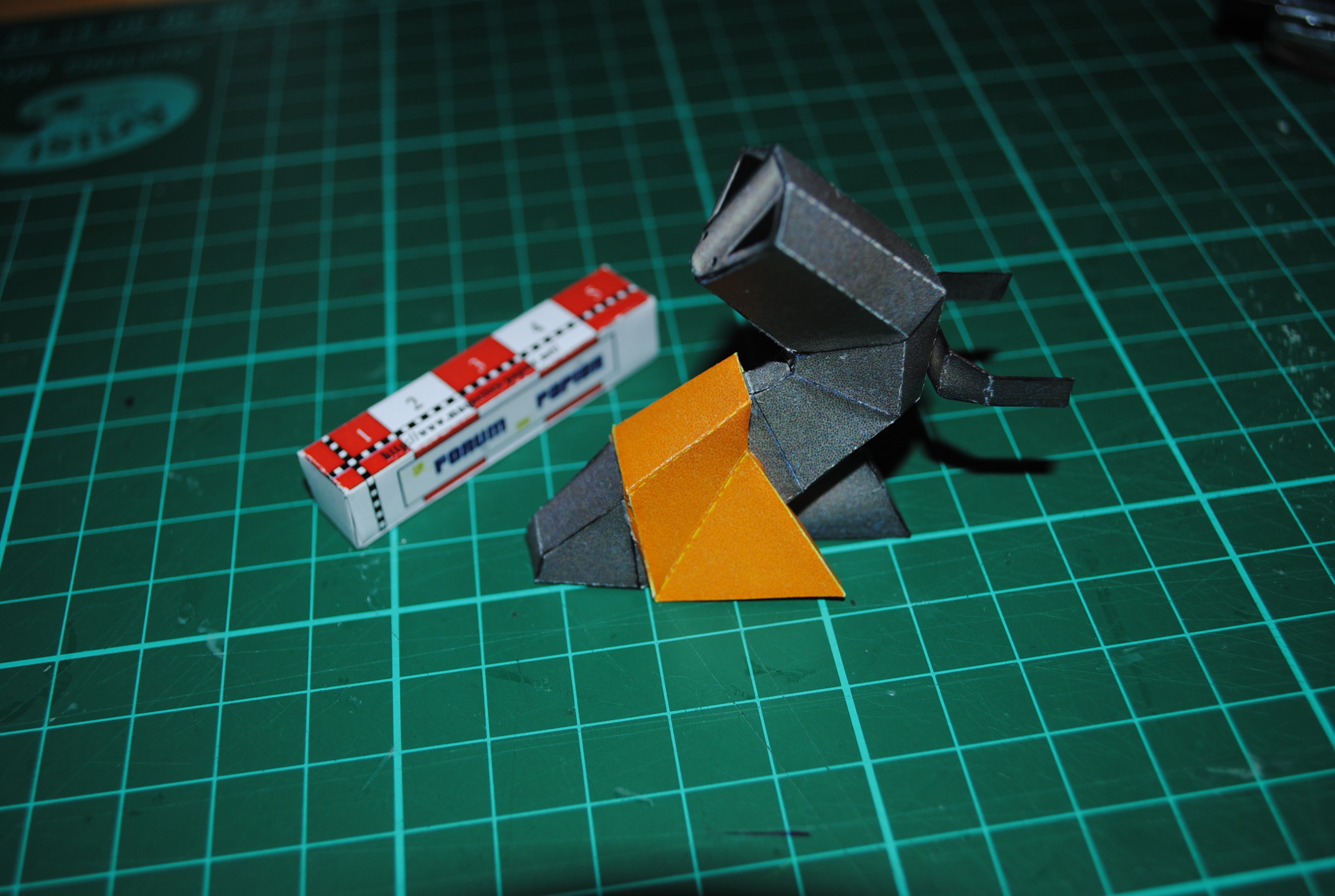

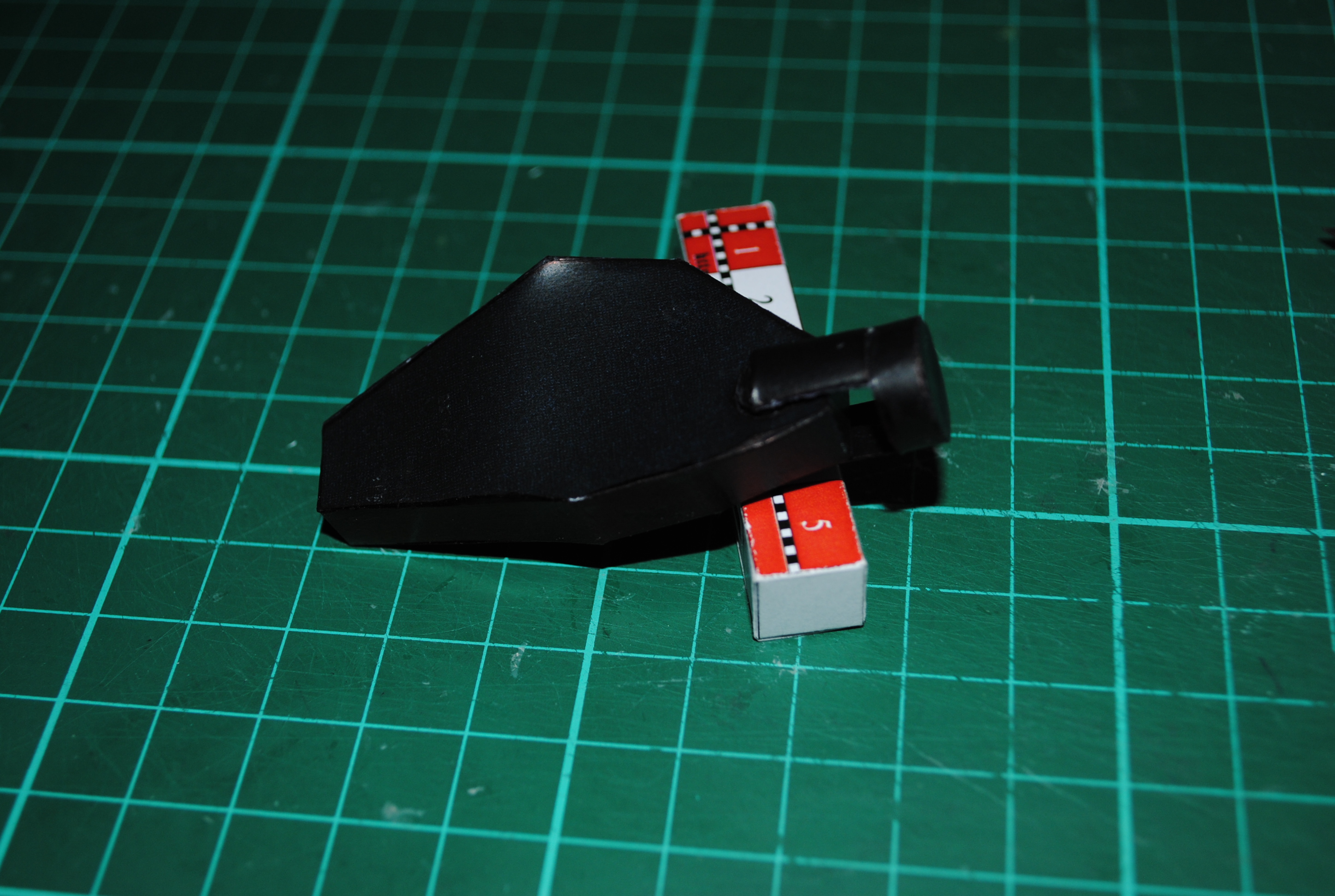

Comme annoncé, la photo de la cheville modifiée

Par contre, je n'ai pas pu mettre en œuvre à la lettre mon schéma du précédent post (trop petit ).
Du coup, j'ai supprimé la pièce bleue

Et je referme la pièce

Et j'ajoute quelques éléments sur l'orteil

[Drous]

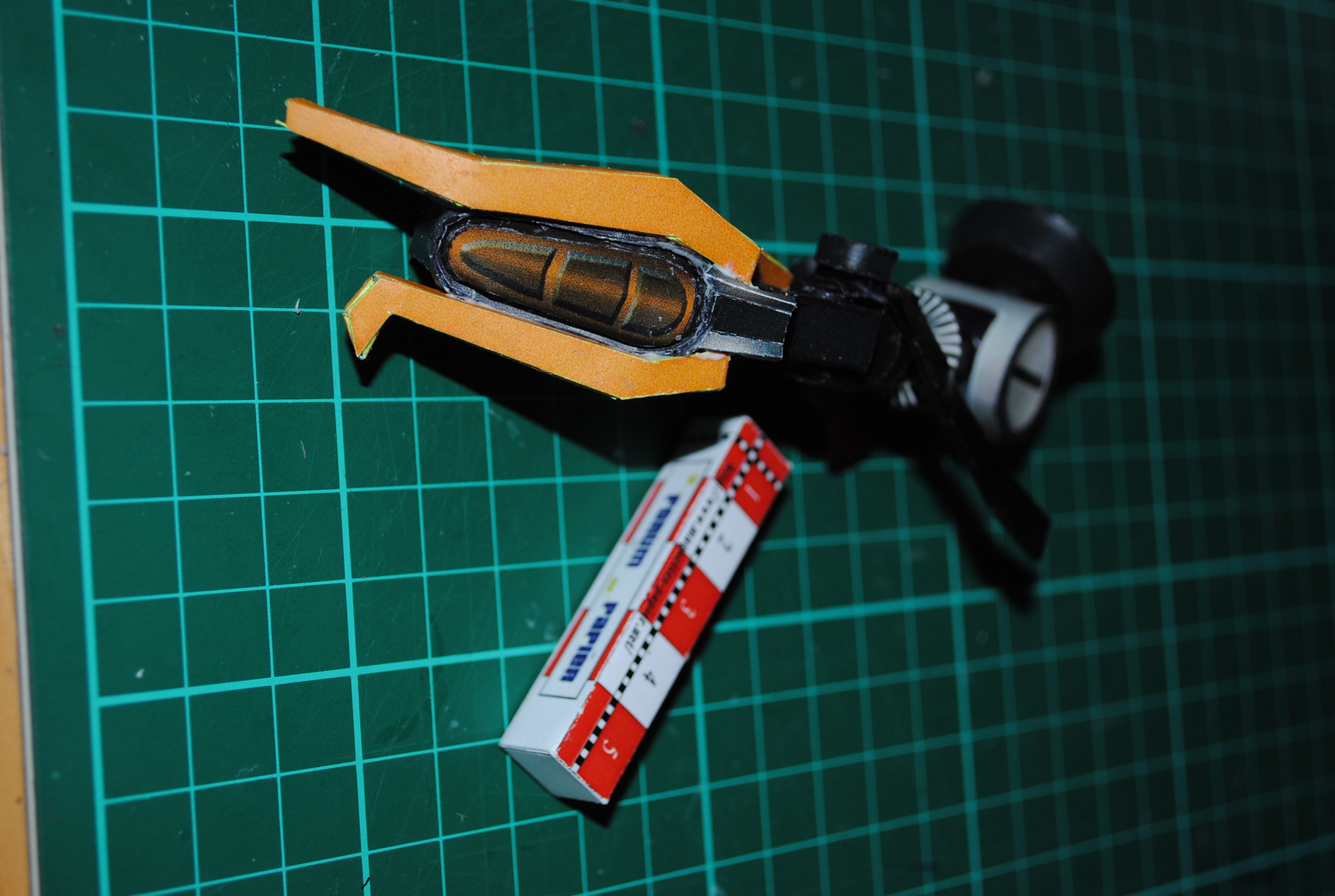

Et j'assemble cet orteil sur la cheville

Ensuite, je m'attaque à l'orteil de droite

[Drous]

Second orteil terminé :

Par contre, j'ai oublié de prendre des photos du troisième orteil
Je me rattraperai sur le pied droit

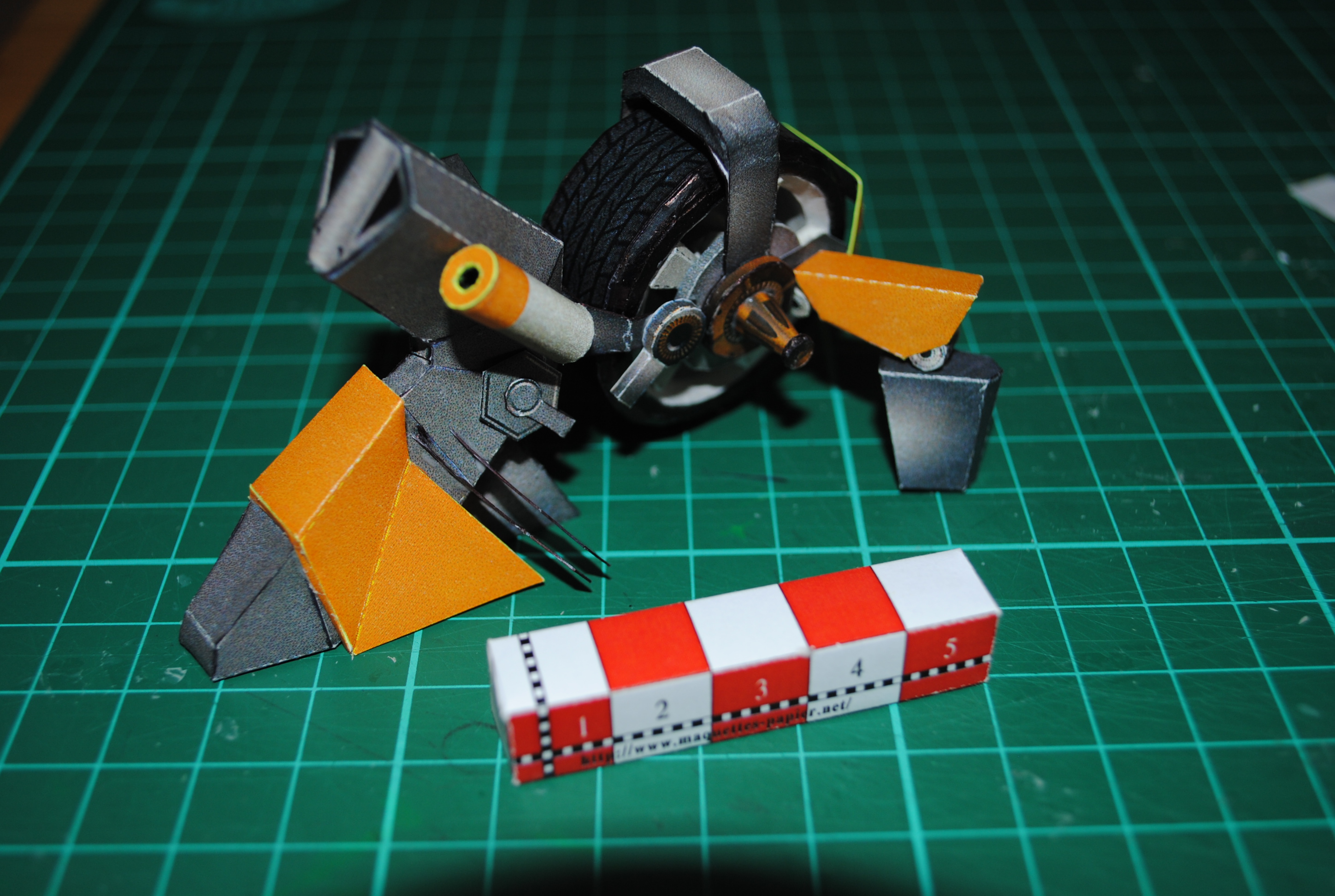

Encore quelques détails et le pied gauche est terminé

Je peux donc passer à la jambe, je commence avec le mollet et le genou

[Drous]

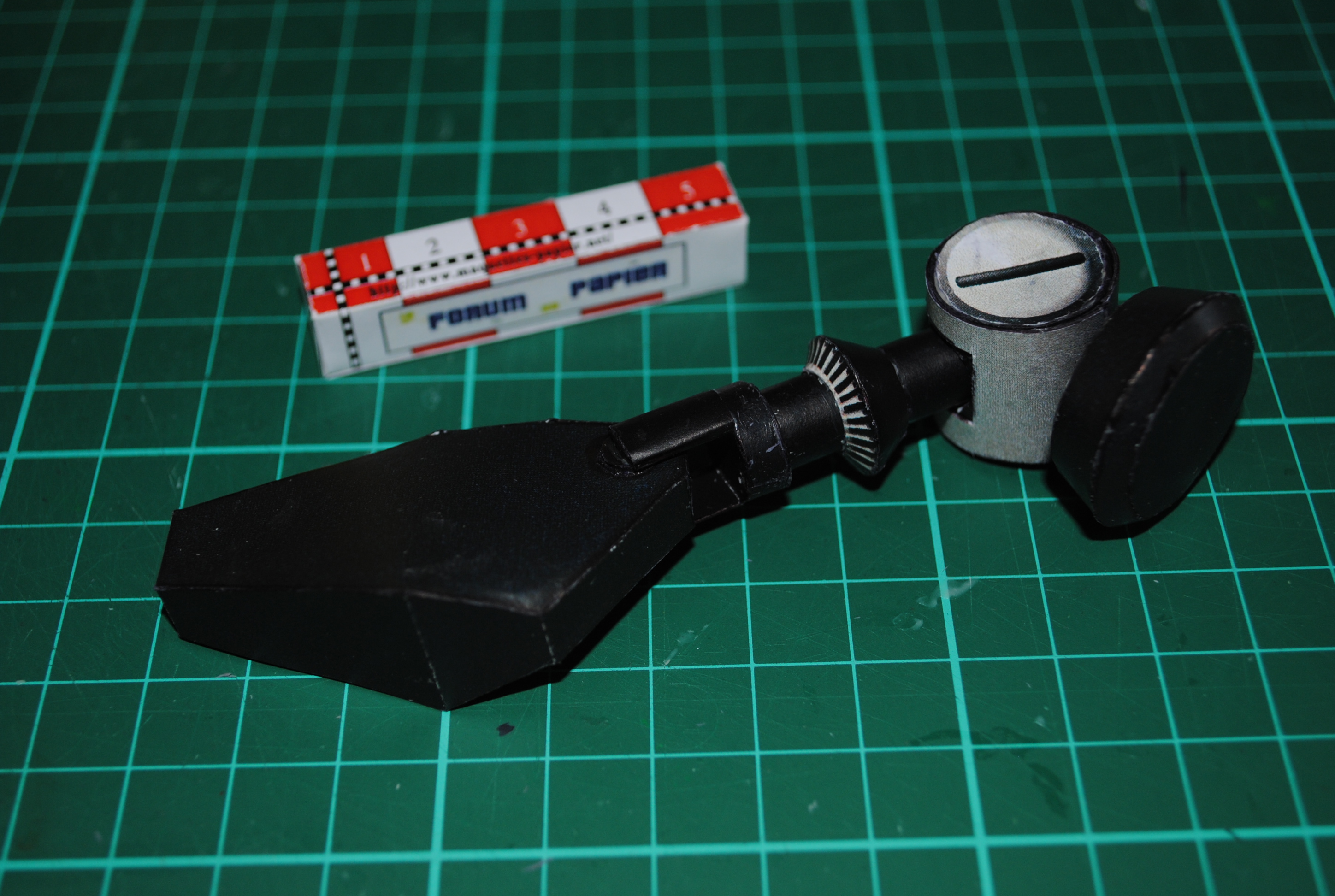

le genou en place sur le mollet

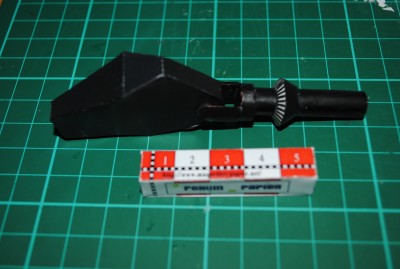

J'attaque ensuite la cuisse, un axe que je renforce encore avec un cure dent enroulé de papier

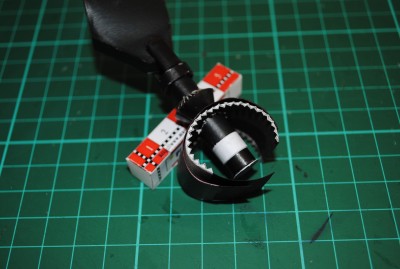

Je l'ajoute sur mon genou, et j'y ajoute le début d'un engrenage

Je passe à la hanche

[Drous]

Encore un élément de la hanche

Et j'ai refermé l'ensemble, et j'ai fait quelques tests de mouvement
Et là le drame, le support à l'intérieur qui guide la cuisse s'est décollé
Donc j'ai du tout redémonter, pour cela j'ai du découper les pièces déjà assemblées, tout renforcé, et tout remonter avec des languettes recrées, et du collage bord à bord.

Mais le résultat obtenu est nickel

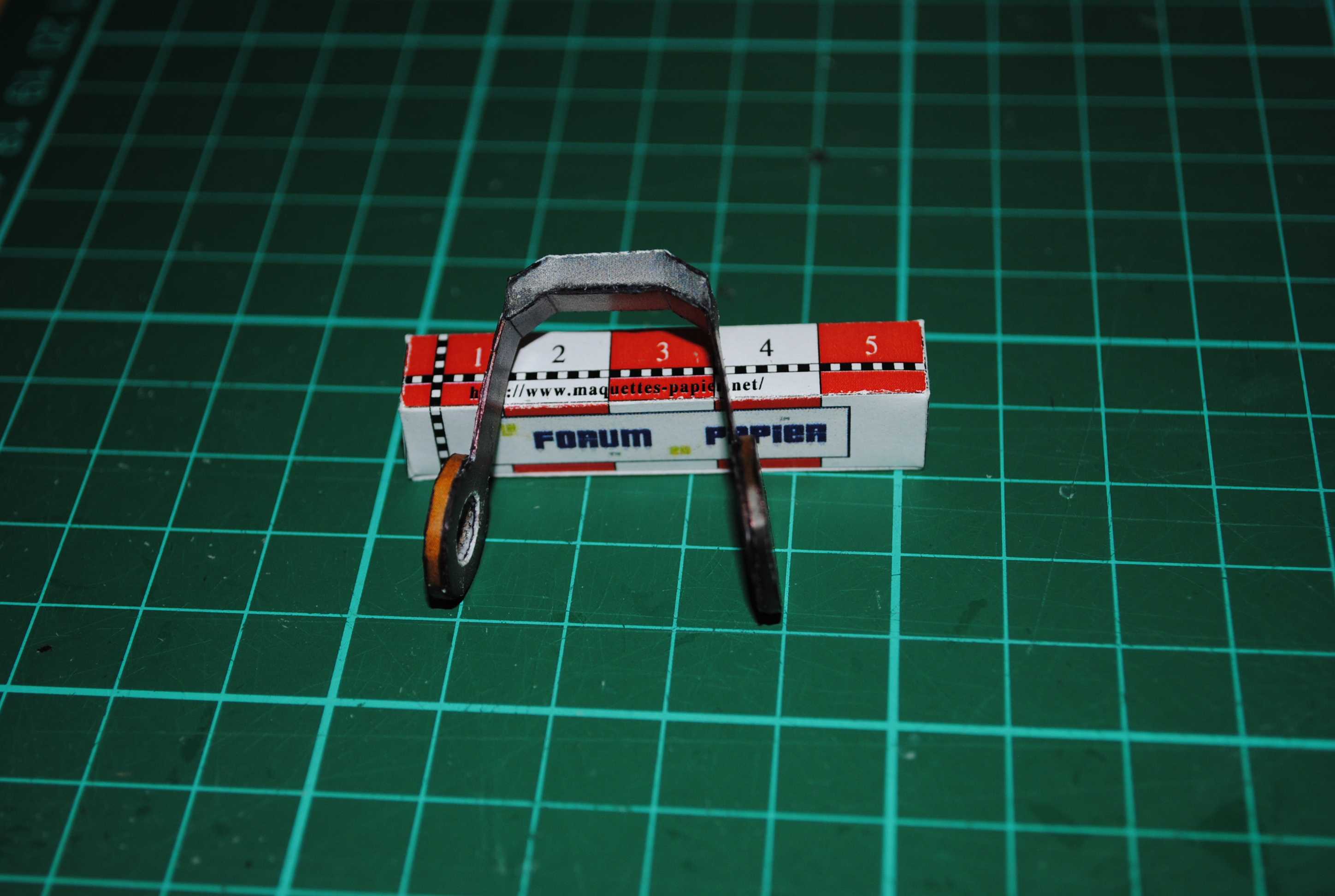

Et je peux tranquillement continuer avec ce qui sera un support des pièces de carrosserie

[Drous]

Les vacances étant terminées ( ), j'ai ralenti un peu le rythme des posts.

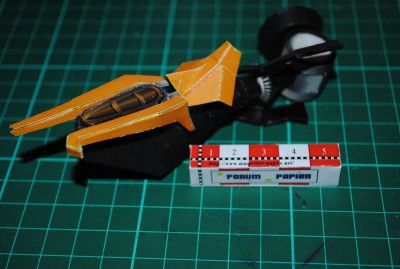

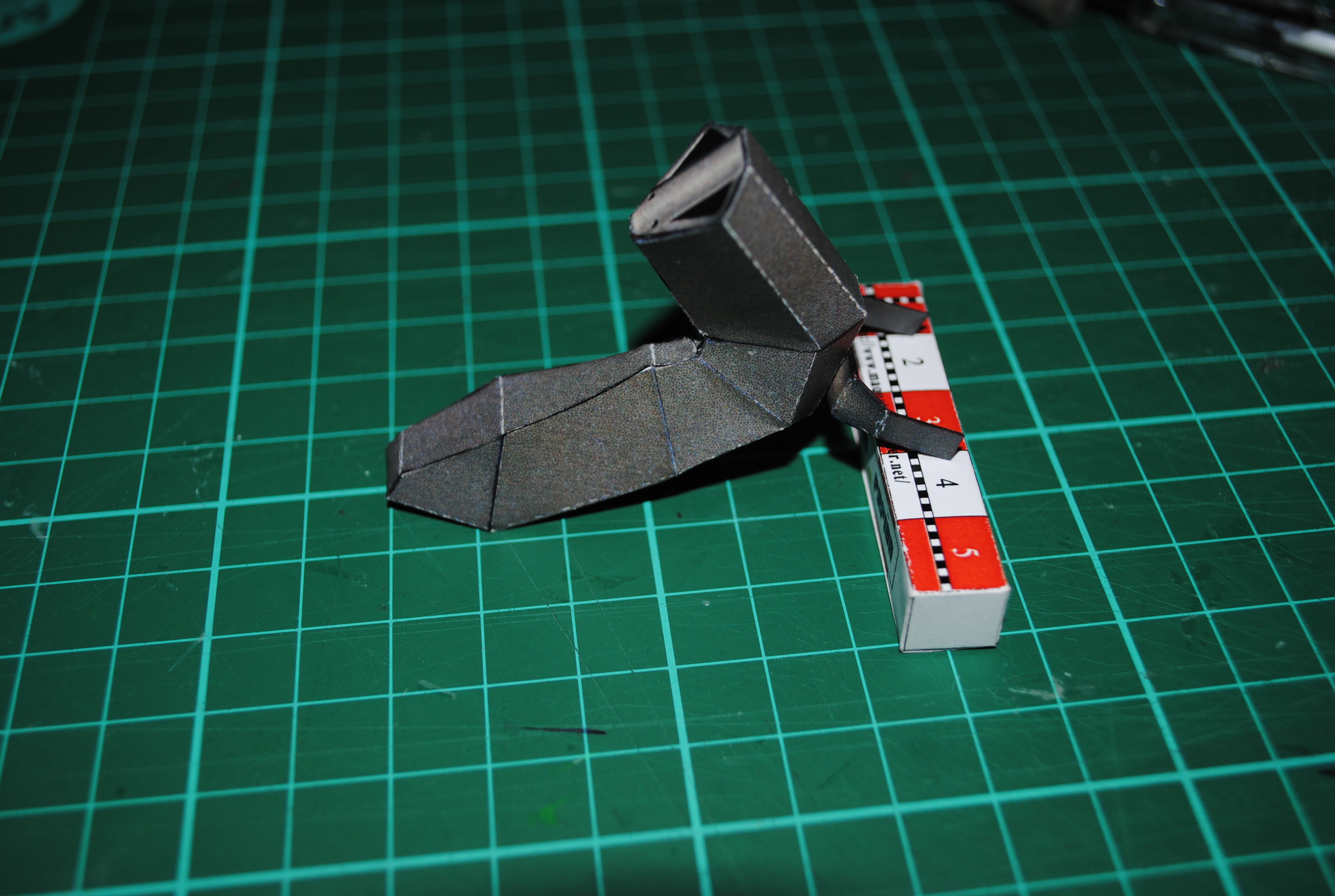

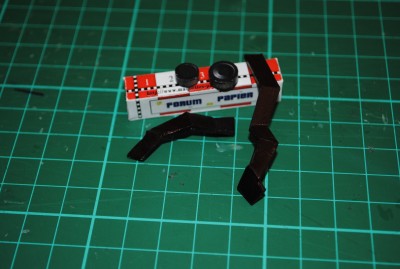

Voici les pièces qui vont représenter le tibia :

J'ai eu du mal à obtenir la deuxième pièce en partant de la gauche, la forme du contour est en W et c'est très petit
J'ai même envisagé de recommencer au milieu du montage, mais je me suis planté dans mon impression (mauvaise échelle ) donc j'ai continuer avec mon premier essai et finalement j'ai obtenu un résultat qui me convenait

L'astuce, c'est de collé les différents morceaux "à plat" et de former le W après

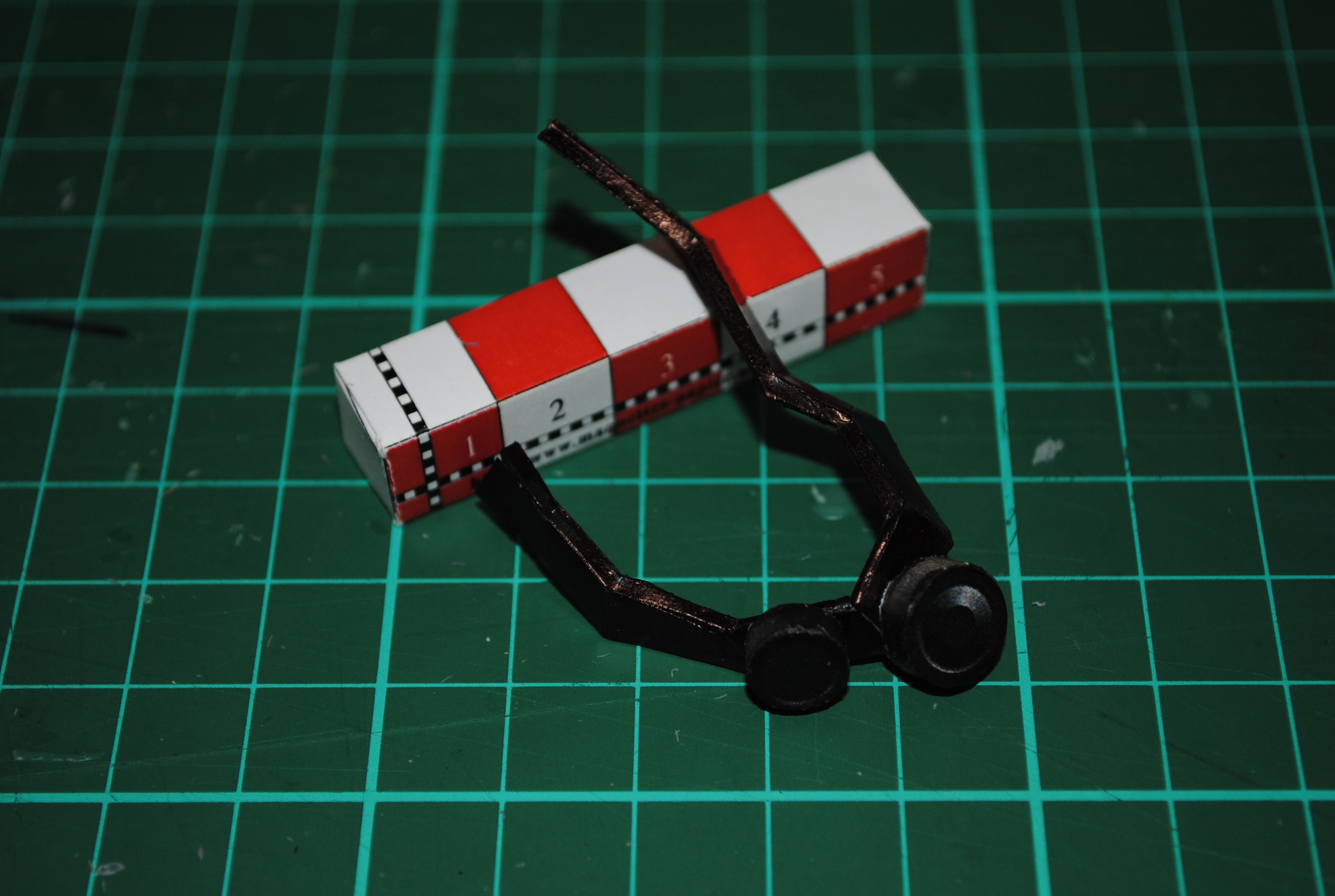

Je peux ajouter le genou :

J'étais un peu septique de la méthode de fixation du genou, mais finalement ça tiens bien.

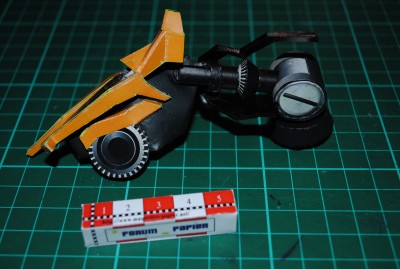

Et je passe au mollet, le côté gauche d'abord :
