centre de cercle

[arobase]

Bonsoir

Une petite astuce basée sur l'utilsation de mon compas decoupeur.

Il est un peu delicat de trouver le centre d'un cercle, du moins rapidement!
Surtout lorsque l'on a des découpes répétitives

J'utilise cette technique qui me donne entière satisfaction car elle est tres souple d'utilisation.

Dans un premier temps, il faut mesurer le diamètre de la piece a découper; on regle le compas en consequence et on fait un test sur une chute.
Le disque (gabarit), ainsi obtenu, est superposé sur la piece à découper. On ajuste le compas si le resultat n'est pas bon.
On refait un test sur une autre chute jusqu'a obtenir le bon diamètre.

En image c'est plus explicite

La piece a découper, une demi couronne Ø14 ext x Ø12 int

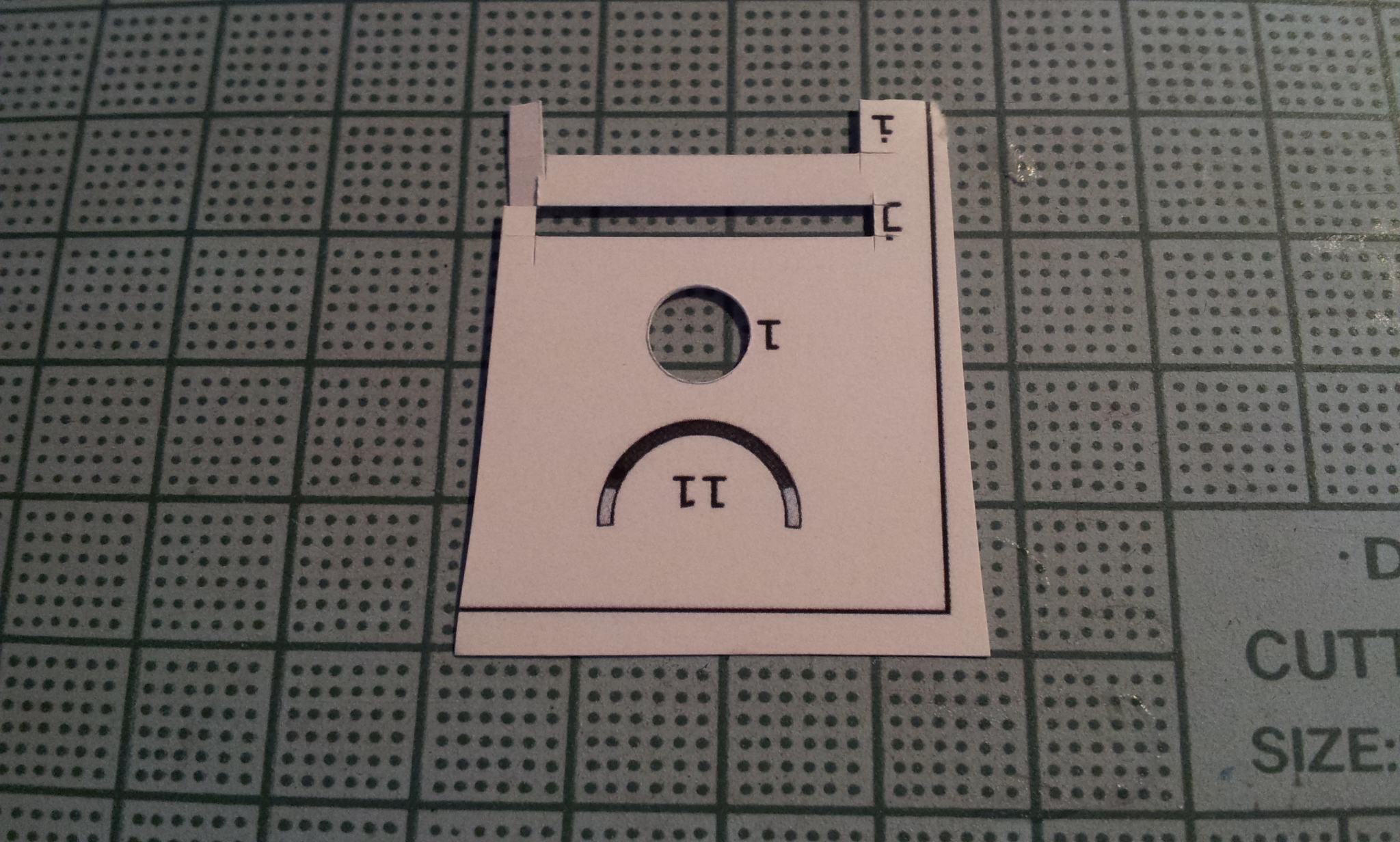

la pièçe découpée dans une chute à la bonne dimension

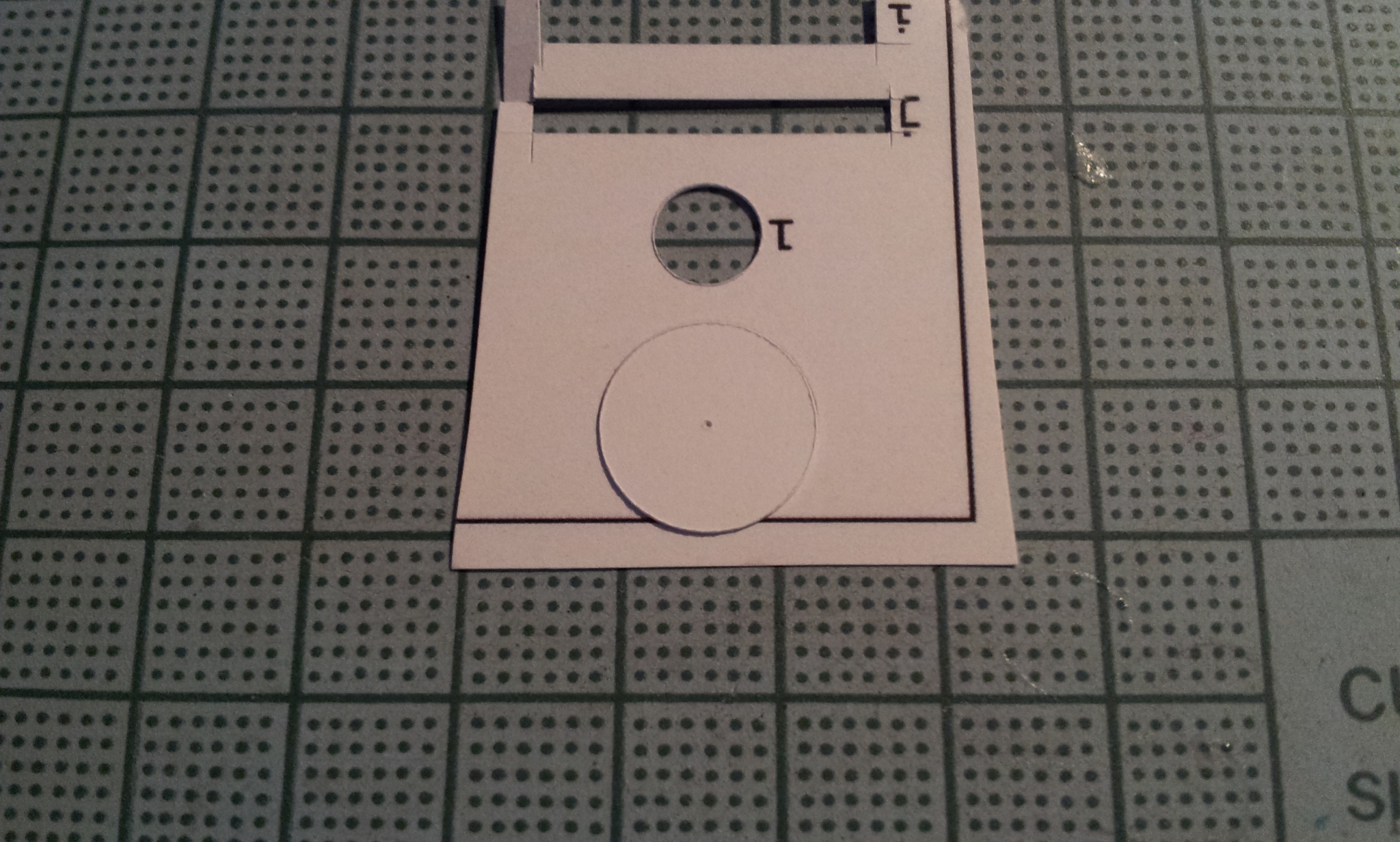

Superposition de ce fameux gabarit sur la pièçe à découper

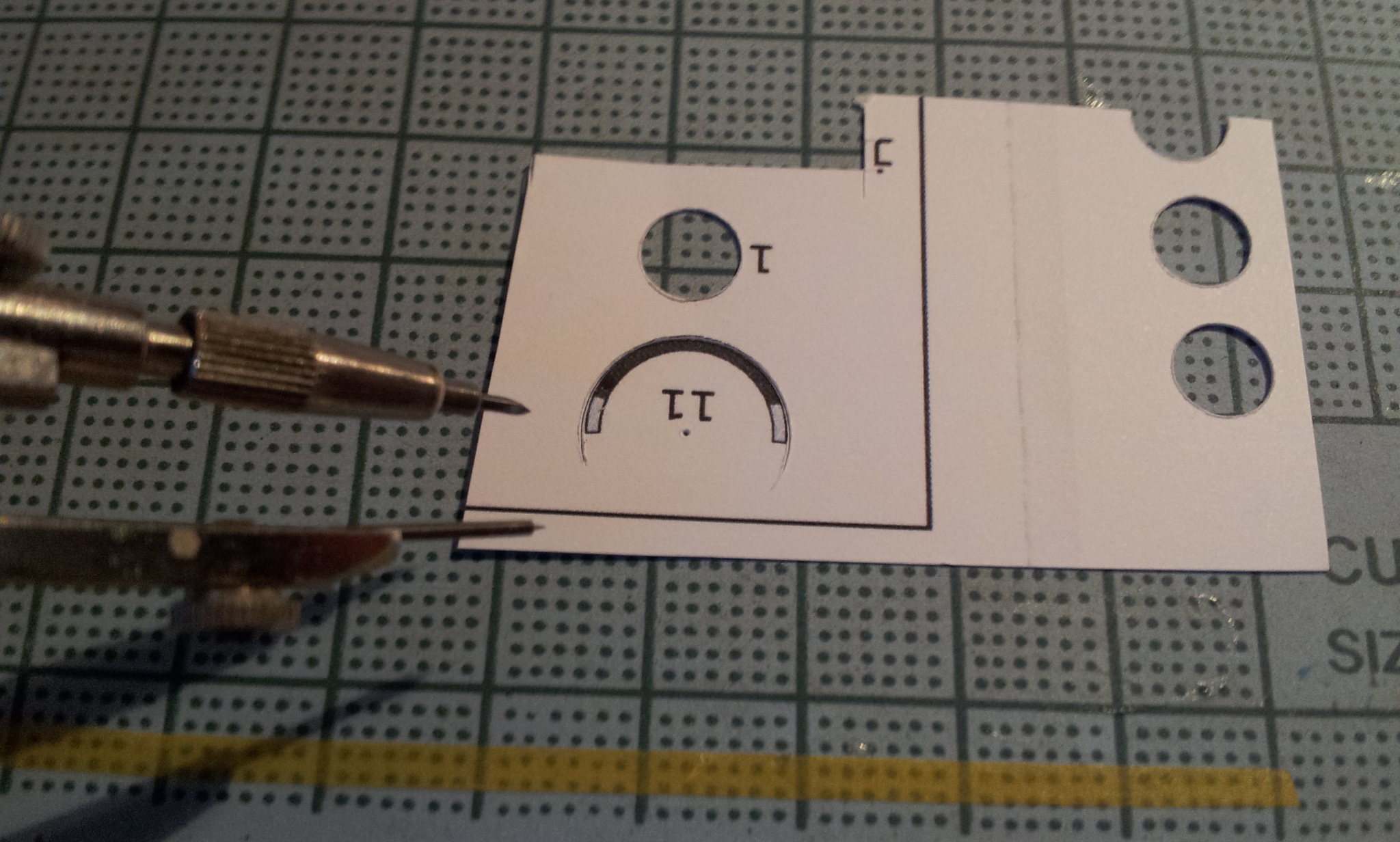

Et ensuite il ne reste plus qu'a pointer le centre avec une aiguille.

[arobase]

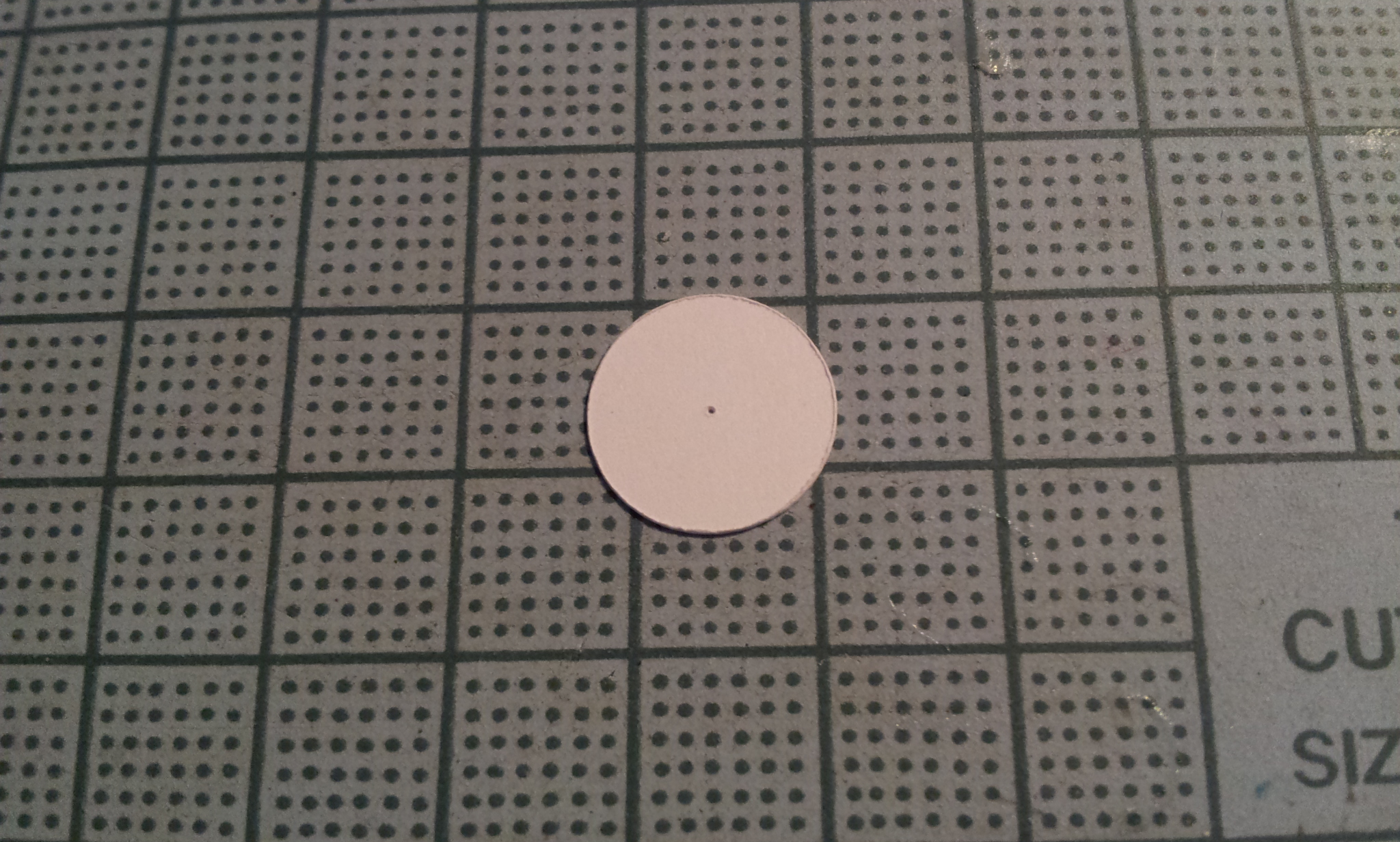

Le centre est en place

1er découpe

2eme découpe

Sur les 3 exemplaires, c'est là que l 'on gagne du tems et de la precision

Si on a beaucoup de pièces a faire, je conseille de faire plusieurs gabarits car lorsque l'on pointe le centre avec l'aiguille on a tendance a agrandir le trou du gabarit
En conséquense, on perd en précision.
(sur ce coup là j'ai fais 3 gabarits)

Il est trés facile de découper plusieurs gabarit quand on a trouvé le bon reglage.

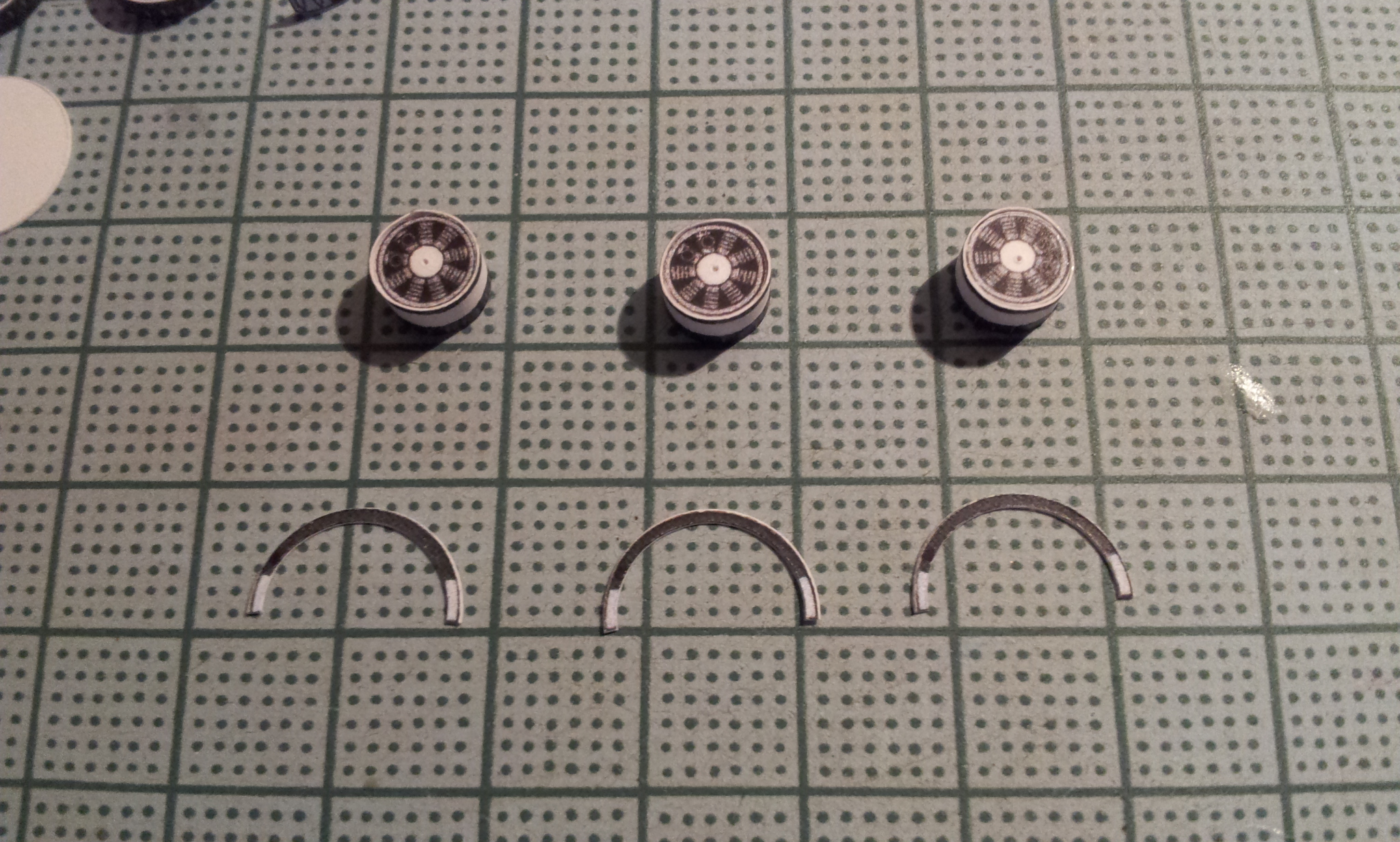

les 3 exemplaires découpés

A titre indicatif c'est 3 couronnes vont servir à faire les extrémités des capots moteurs de trois Arado 196 (ech: 1/200)

Voili voilou

a+

André

[Bombard]

A ma grande honte je n'ai jamais posté cette méthode que j'utilise depuis quelque temps. Toi au moins tu l'a postée. Merci d'y avoir pensé,ça s'apelle de l'altruisme ou de l'entraide! Ce n'est pas que je voulais garder le secret mais j'ai parfois une tête de linotte.

[A.R.T.]

Merci pour tes explications très claires. Je fais un peu différemment mais c'est quand même très similaire. J'utilise aussi ma méhode pour localiser les centres des ellipses au compas ou les cadres de dentelles

Je trace tout simplement en utilisant TOUJOURS LE MEME CENTRE, une série de cercles ou d'ovales concentriques. sur un calque avec des feutres pointe finie indélébile. ensuite je mets le transparent sur mon ouvrage et je localise le centre en piquant dans la trou du gabarit, ça ressemble donc beaucoup à ta méthode !

a gauche les ellipses au compas, en bas à droite les cercles, et en haut à droite els raccords pour les angles (quand on veut faire une tamponnade de dentelle par exemple, il y a 2 couches une dessous pour positionner la feuille et une dessus pour le cache à 45° - il suffit ensuite de passer une éponge et ça se nettoie tout seul !

Anne.

[arobase]

Merci A.R.T pour l' astuce concernant l' utilisation du calque, je pense que c' est plus preçis que le papier.

Pour Bombard: je l' ai fait dans le feu de l' action
a+

André

[Bombard]

tu n'en as que plus de mérite! Moi par moment je

[bloblo]

pour ma part j'utilise des trace cercles, rapide et simple mais précis.

[MonsieurE]

j'utilise aussi des trace cercle en plastique mais ma lame a tendance à raboté aussi le plastique du guide.
quel est ta technique?

[bloblo]

en faite je ne coupe pas avec le trace cercle, je m'en sers pour tracer le cercle correspondant et je découpe au ciseaux (il faut être patient et très minutieux pour découper bien rond)

[yodi]

Bonsoir,
Une simple amélioration du principe de base exposé ici. Un fichier pdf que l'on imprime sur une feuille de transparent pour rétro protecteur :

Le pdf (fait avec gimp) :

Gabarit coupe cercles.pdf

(254.5 Kio) Téléchargé 346 fois

Si ça peut aider

[Michel cerfvoliste]

Merci Yodi, c'est simple et évident !

Bonne journée, Michel

[jemsben]

Bonjour

Deja je me présente je suis jeremy, j'ai 24ans et j'ai intégré une école de design.
Notre professeur nous a donné une maquette en papier a faire, on doit faire le squelette de l'objet dans un premier temps, seulement je n'ai jamais fait de maquette et je suis perdu.
L'objet en question est un tube de colle en glue, je dois faire cette objet a l'échelle 1,ce qui implique des cercles et des ellipses.
j'aurais aimé de l'aide pour débuter, comment commencer.

D'avance merci de vos réponse

[Michel cerfvoliste]

Il y a Moyen de déplier une forme pour faire une maquette papier avec le logiciel Pepakura, en partant de ton logiciel de dessin.

Tu as plusieurs sujets qui en parlent : http://www.maquettes-papier.net/topic10 ... t=pepakura" onclick="window.open(this.href);return false; et http://www.maquettes-papier.net/topic99 ... t=pepakura" onclick="window.open(this.href);return false;

Et comme tu es nouveau, tu peux te présenter à la rubrique : "A qui parlons nous".

Alors à bientôt, amicalement, Michel

[denis]

Je n'en peux plus de vous voir errer à chercher le centre de ces maudits cercles. Il existe un moyen simple qui, je crois, nous vient des mécaniciens ( je parle de mécanique générale) qui ont parfois besoin de faire des trous au centre d'objets eux mêmes circulaires, comme des axes ou autres objets à eux seuls nécessaires. C'est très précis. Il faut

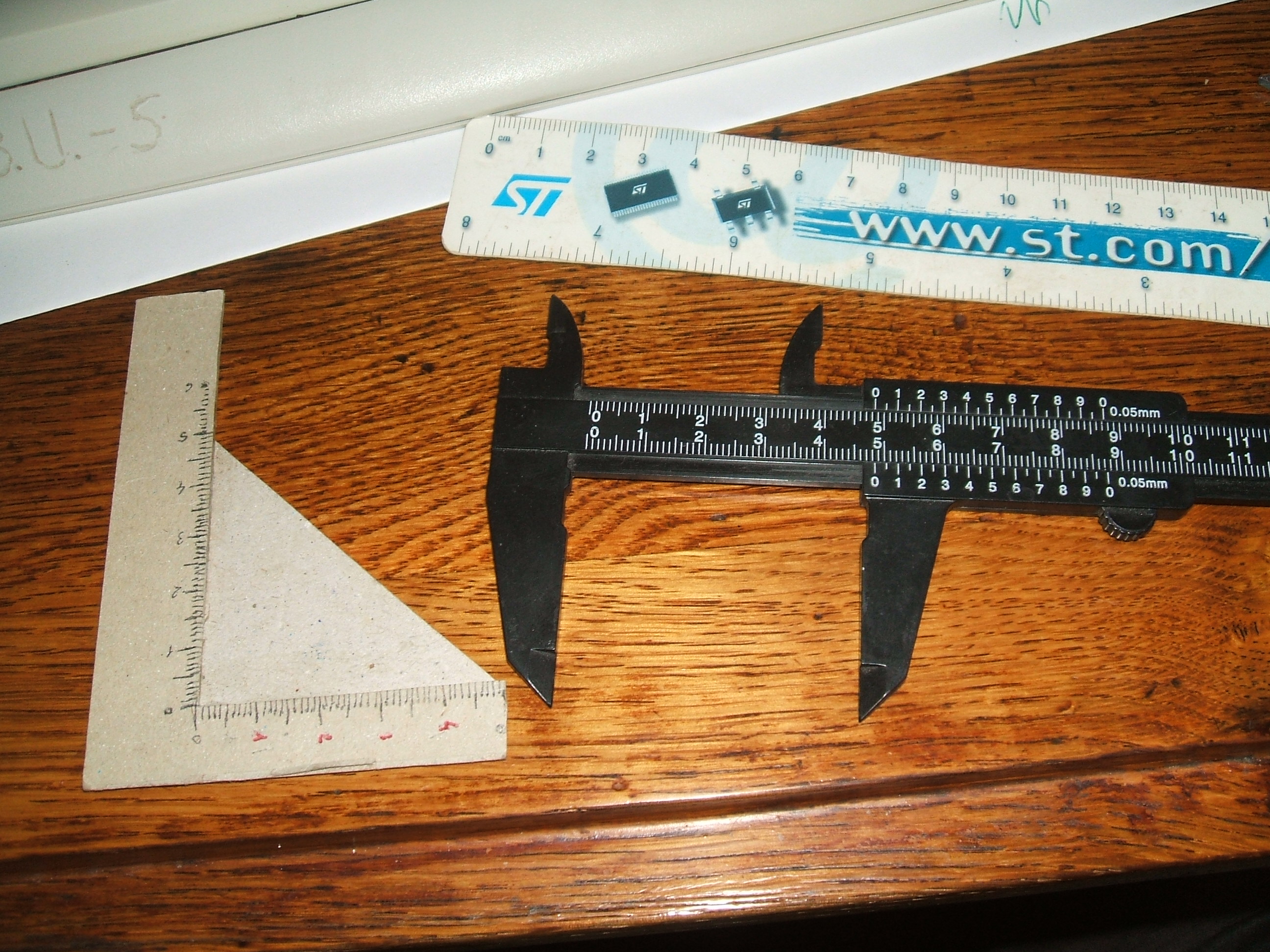

- un pied à coulisse qui sert à mesurer le diamètre du cercle dont on cherche le centre
- une équerre (donc à angle droit, osons le pléonasme) graduée à l'intérieur, si possible précisément
- un truc droit (règle, dos de lame de scie, bord de plaque de métal, bande de carton
- un rond à centre inconnu

limitation: le diamètre du rond ne doit pas excéder la longueur des côtés de l'équerre

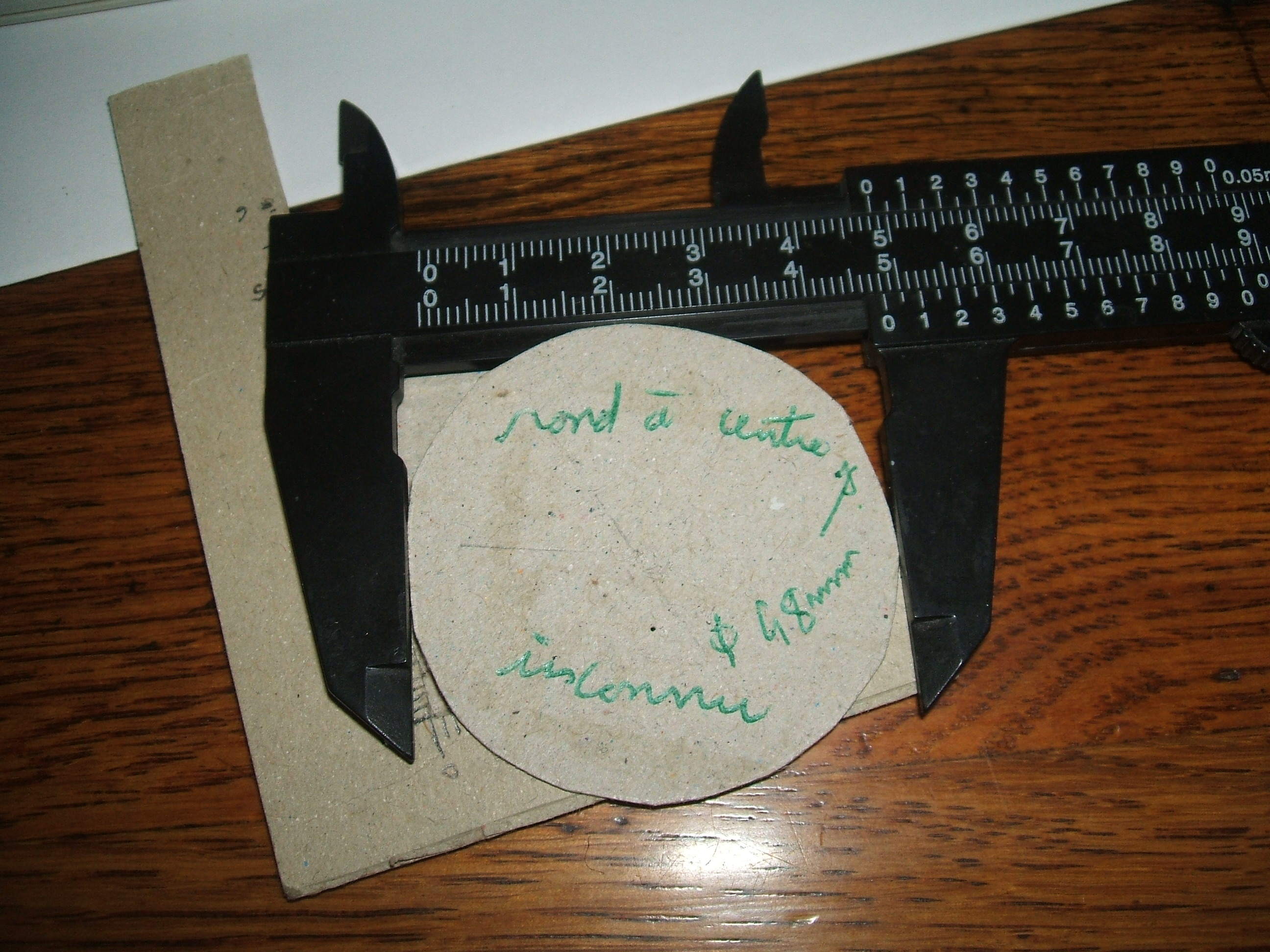

On met le rond entre les branches de l'équerre, qui touche bien les bords. J'ai fait un fond à mon équerre et puis, ça la rigidifie

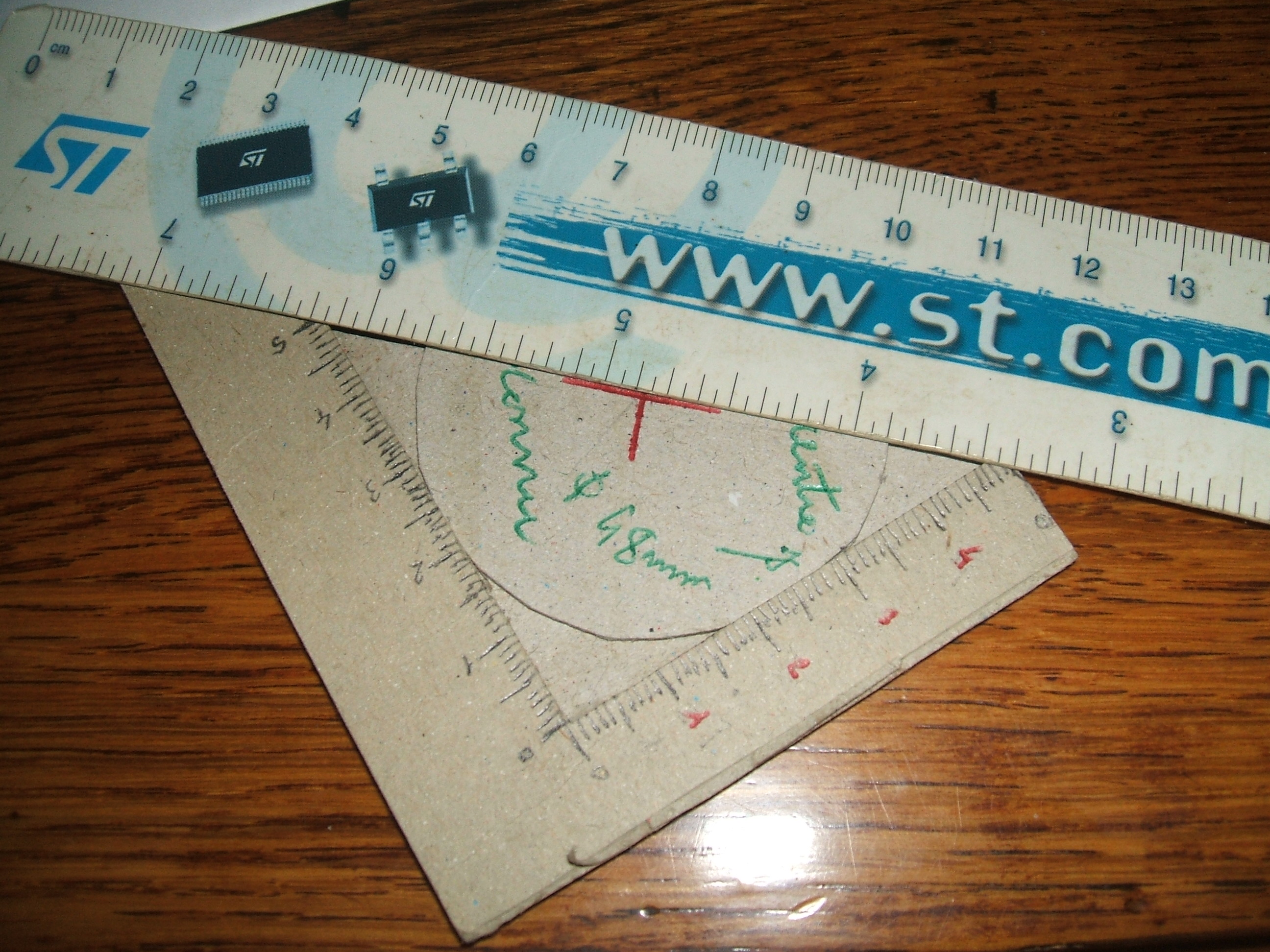

On met le réglet sur les graduations de l'équerre correspondant au diamètre de ce cercle maudit et on trace un premier segment (ici en rouge) passant par le centre hypothétique

on fait tourner le cercle, par séance de spiritisme parce que ce qu'on va faire est magique et on trace un deuxième segment qui coupe le premier à un angle quelconque. Plus on est perpendiculaire, plus on est précis

Suspens....

[denis]

Halleluya, Shazam et toutes ces sortes de choses
Le centre est là.

Et si on pouvait projeter l'univers sur un plan et me trouver une équerre aussi grande que lui, je pourrais trouver le centre de l'univers, comme archimède soulevait sa terre.

Je pense que n'importe quel élève de BEP aurait pu nous l'expliquer, mais à leur âge, on ne s'intéresse encore que peu au centre des cercles de carton.
Noter que même le réglet est en carton (certes plastifié, mais bien vieux; je le garde pour les mesures en pouces).
Plus les graduations et les outils sont précis, plus le centre est exact.
Une autre fois, je pourrais vous montrer comment mesurer avec précision des angles sans rapporteur (source science et vie)
Le tout, sans aucun ordinateur et avec peu de moyens.
Bonne soirée à toutes et tous, c'est bientôt Noël!!!
