Bonjour à tous
J'ai déjà construit quelques véhicules express cartonowy, mais aujourd'hui je commence un véritable rapport de construction sur ce camion.
Je construis les véhicules pour que mon petit-fils Matthias (6 ans) puisse jouer avec eux.
L'ensemble de la voiture, y compris les roues, est renforcé, ce dont je parlerai dans le rapport de construction.
Certaines des voitures ainsi construites ont déjà été utilisées dans des jeux difficiles depuis trois ans et sont toujours très attractives !
Le modèle sélectionné est un camion citerne à eau Star 28. Puisqu'aucune échelle n'est donnée, je suppose que 1:35 :whistling:

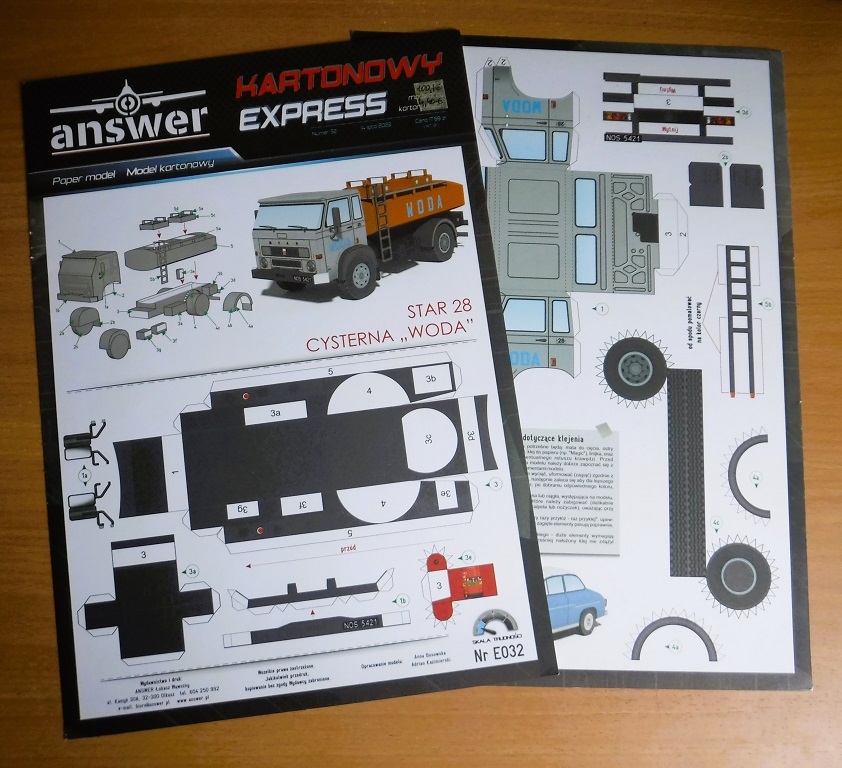

Une quarantaine de pièces sont soigneusement imprimées sur quatre pages, un petit croquis sert d'instructions de construction, cela devrait suffire.
Avec ce rapport de construction, je participe au concours « Les petits ciseaux 2025 » sur https://www.die-kartonmodellbauer.de/fo ... y-express/
Alors jetons un coup d'œil à l'arc.........
Cordialement
Kurt
Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Bonjour à tous ,
ça commence.....
Puisqu'il s'agit d'un spectacle secondaire, ce rapport de construction sera un peu long...
ça commence.....
Puisqu'il s'agit d'un spectacle secondaire, ce rapport de construction sera un peu long...
- Fichiers joints
-
- Partie 1, cabine de conduite...
-
- ... Je commence par coller l'avant gauche...
-
- ... et je progresse étape par étape jusqu'à ce que la cabine soit complètement collée...
-
- ... les renforts, préparés 1 mm.
-
- Les renforts latéraux sont montés en extrémité.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Bonjour à tous ,
Maintenant, il y a un peu de progrès ici
Maintenant, il y a un peu de progrès ici
- Fichiers joints
-

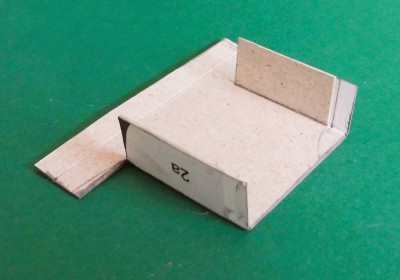

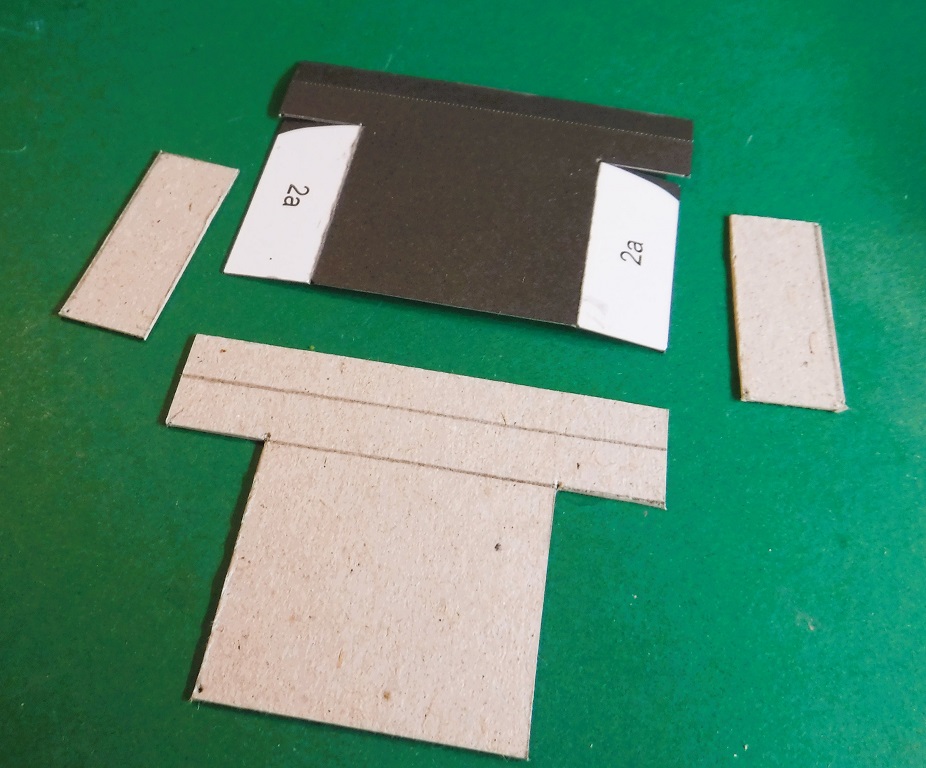

- Je renforce le support partie 2 avec du carton 0,6 mm...
-
- ... qui est collé dessus...
-
- ... et placez le tout sous la cabine du conducteur.
-

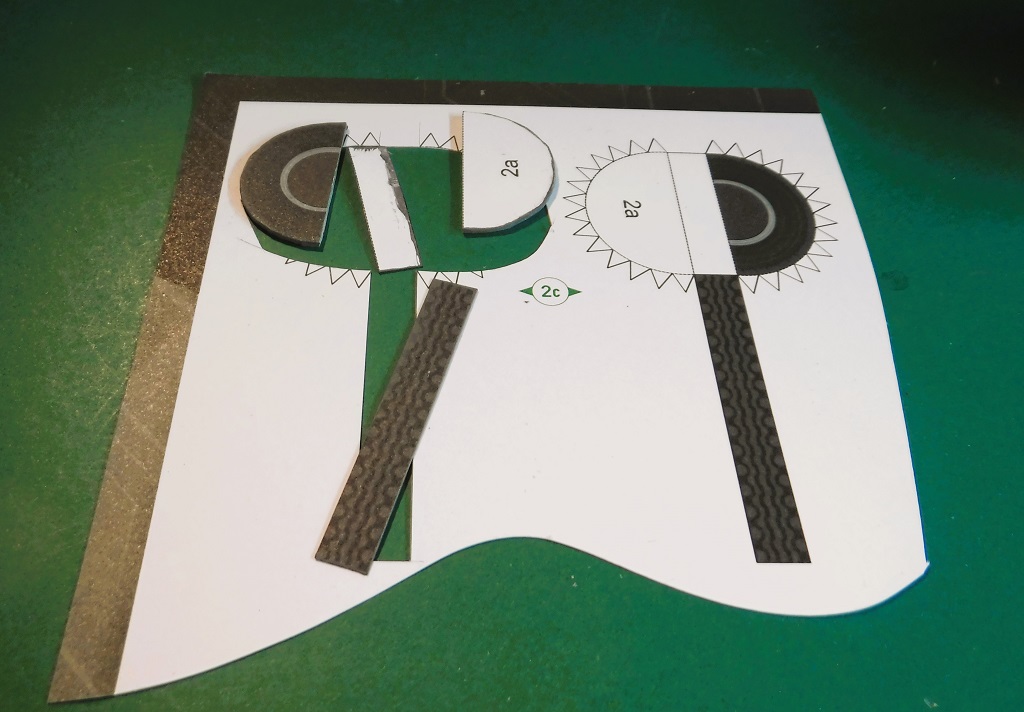

- Suivent les roues avant qui sont démontées et collées sur du carton de 1 mm...
-

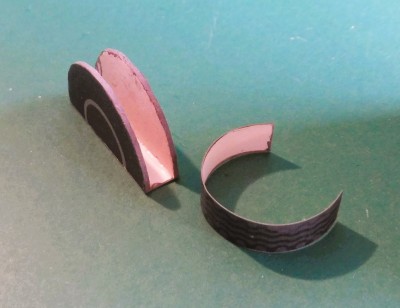

- ... collez maintenant le passage de roue ensemble étape par étape.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Un peu d'avancée du chantier....
- Fichiers joints
-

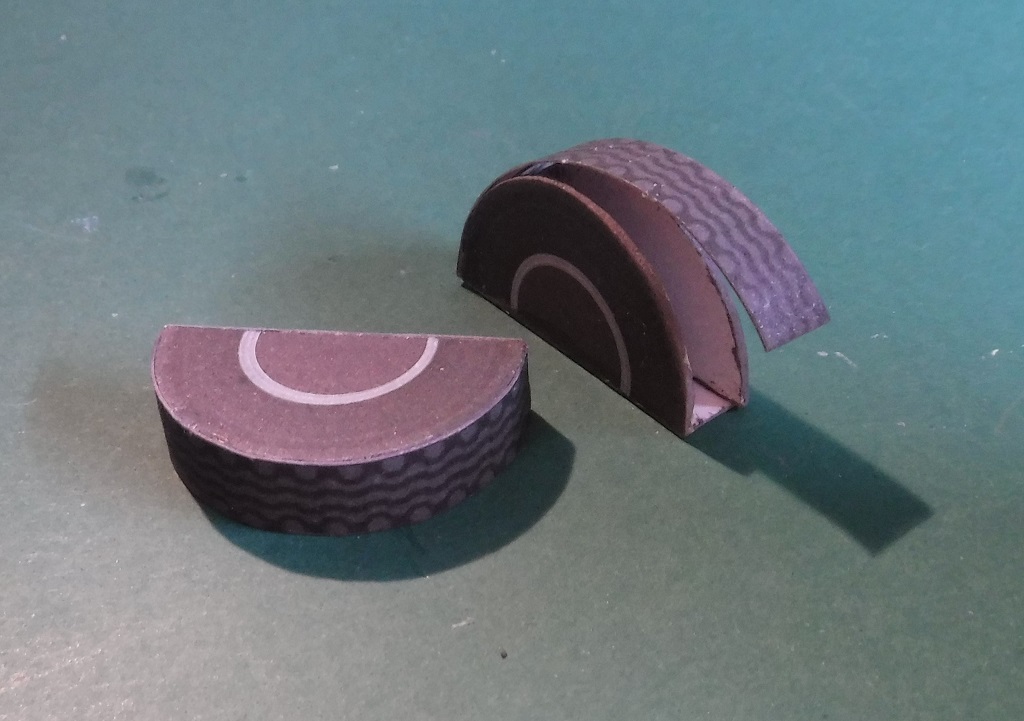

- Les passages de roues sont collés...
-

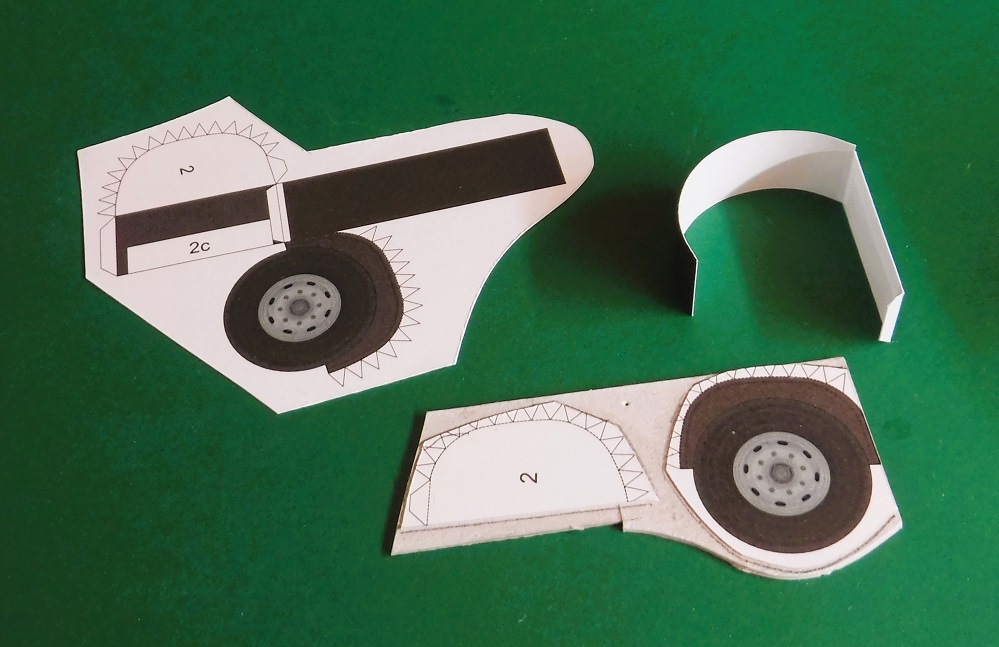

- ... Démonter les roues avant, renforcer les panneaux latéraux 1 mm...
-
- ... collé ...
-
- ... et fermé avec le profilé.
-

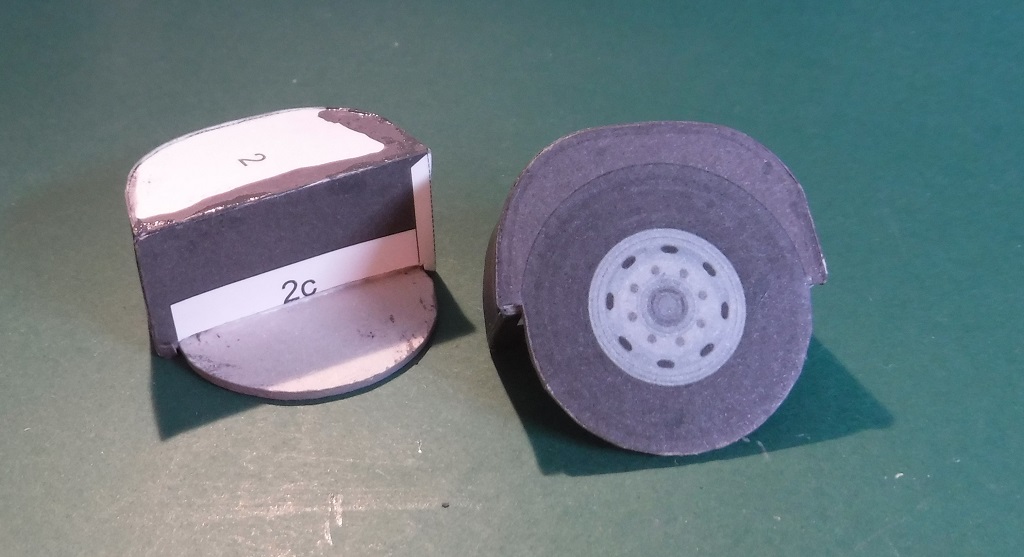

- Fixez les demi-roues finies au passage de roue.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Bonjour à tous...
- Fichiers joints
-
- Collez maintenant le passage de roue et les roues sur la cabine du conducteur...
-

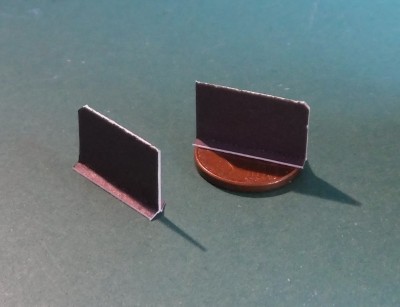

- Deux bavettes garde-boue...
-
- ... réparties sur les passages de roues.
-

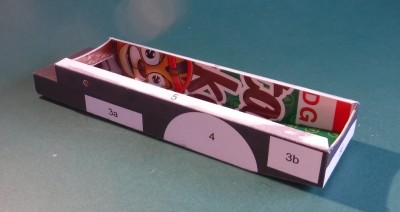

- Passons au cadre...
-
- ... renforcé avec du carton de 0,6 mm.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Je suis de retour
- Fichiers joints
-

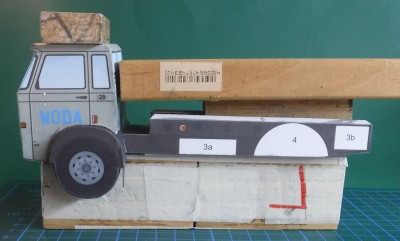

- Connectez le châssis à la cabine du conducteur et laissez-le sécher...
-
- ... Partie 3a, le réservoir de carburant...
-
- ...est collé à l'avant gauche du cadre.
-
- Un autre conteneur...
-
- ... qui est fixé à l'arrière du châssis sur le côté gauche.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Et plus loin...
- Fichiers joints
-

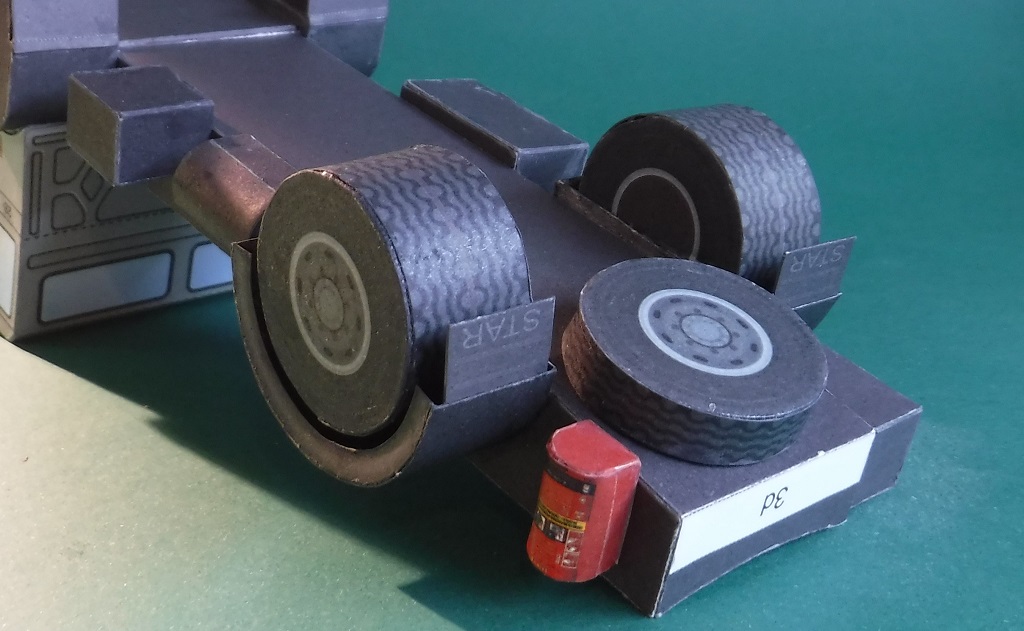

- Trois pièces sont prévues pour le côté droit du châssis...
-
- ... dont un extincteur...
-
- ... qui est également collé au cadre.
-

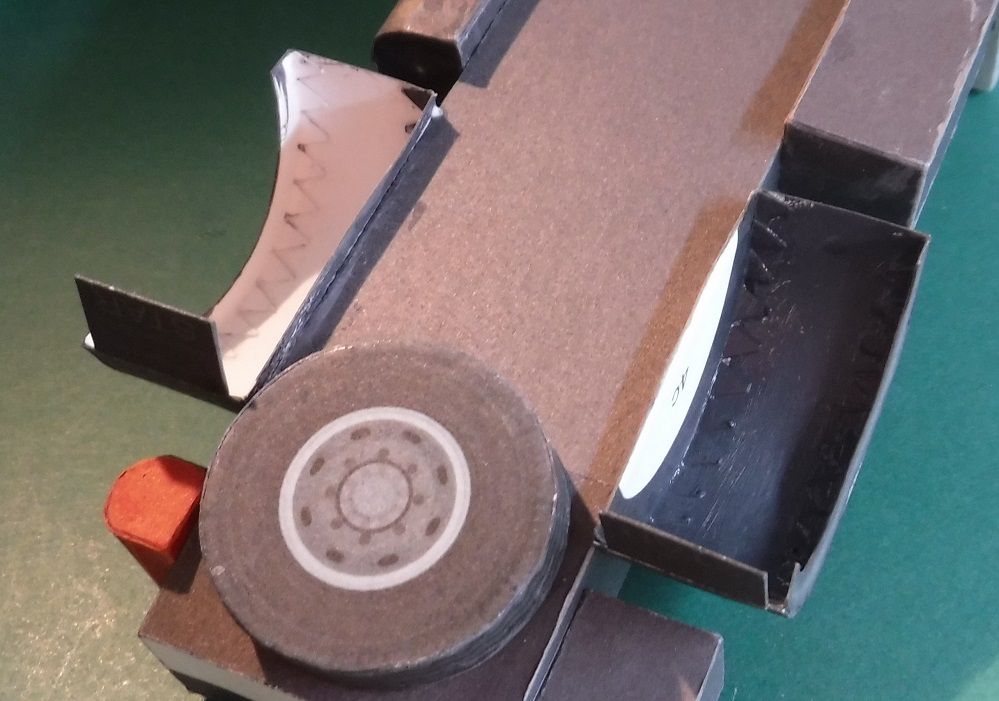

- Accrochez la roue de secours...
-
- ... sous le châssis.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Bonjour à tous!
- Fichiers joints
-
- Dans la partie 4, les languettes sont pliées vers l'avant...
-
- ... et fixées au cadre.
-
- Collez maintenant les ailes ensemble...
-
- ...et fixez-les au cadre...
-
- Les ailes sont noircies à l'intérieur.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Et plus loin....
- Fichiers joints
-

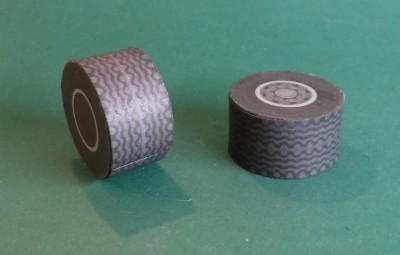

- Sur les roues jumelées, les languettes adhésives sont découpées et renforcées avec du carton de 1 mm...
-
- ... Bande de roulement en forme d'anneau
de la colle, insérer des entretoises à base de vieux cartons...
-
- ... cela rend les roues très stables pour une utilisation ludique...
-
- ... les roues sont collées...
-

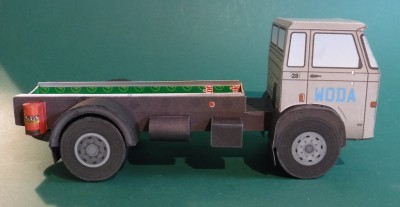

- ... donc il tient debout sur ses propres « pieds ».
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Et plus loin....
- Fichiers joints
-
- ...avec le réservoir d'eau...
-
- ... Paroi avant et arrière séparées, collées sur carton 2 mm. Insérez des segments de réservoir latéraux de 1 mm et du carton de 0,5 mm dans la courbure.
-
- Collez maintenant la chaudière étape par étape...
-
- ... et insérez les renforts en même temps...
-
- ...réservoir d'eau fermé, bien laisser sécher.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Bonjour ...
- Fichiers joints
-
- Placez maintenant le réservoir d'eau sur le cadre.
-
- Renforcez la fixation du réservoir avec du carton 0,5 mm...
-

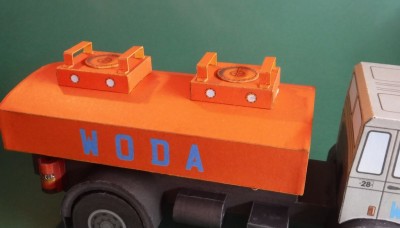

- ... collez le couvercle et deux équerres...
-
- ... et je l'ai posé dessus...
-
- ... le podium a été collé en dessous avec du carton de 0,5 mm.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
Plus loin ....
- Fichiers joints
-

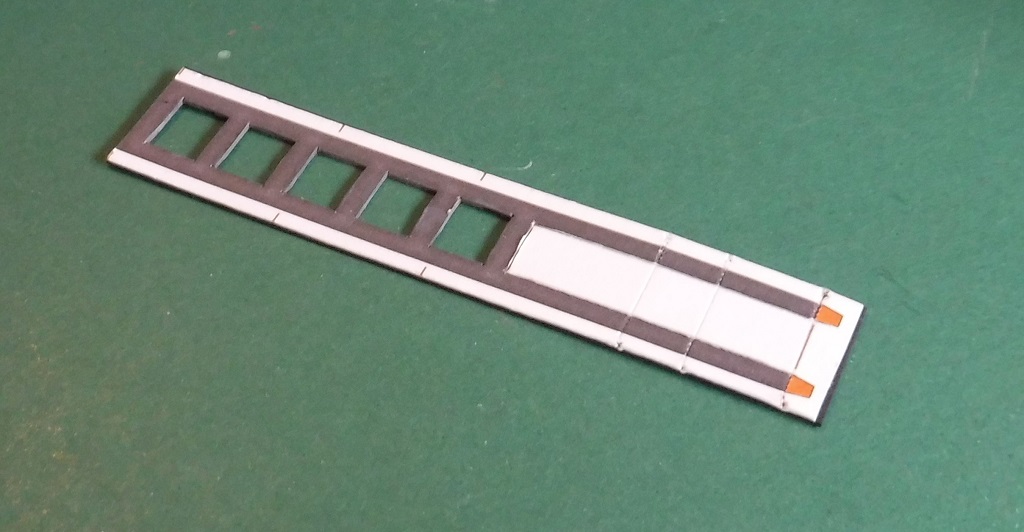

- L'échelle était renforcée avec du papier de construction noir de 0,2 mm...
-
- ... et fixée à la chaudière.
-
- Le pare-chocs avant...
-
- t... installé.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 959
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 200 fois
- A été remercié : 1988 fois
Re: Star 28, camion-citerne à eau - 1:35 ? - Kartenowy Express
C'est tout droit jusqu'à la ligne d'arrivée....
- Fichiers joints
-

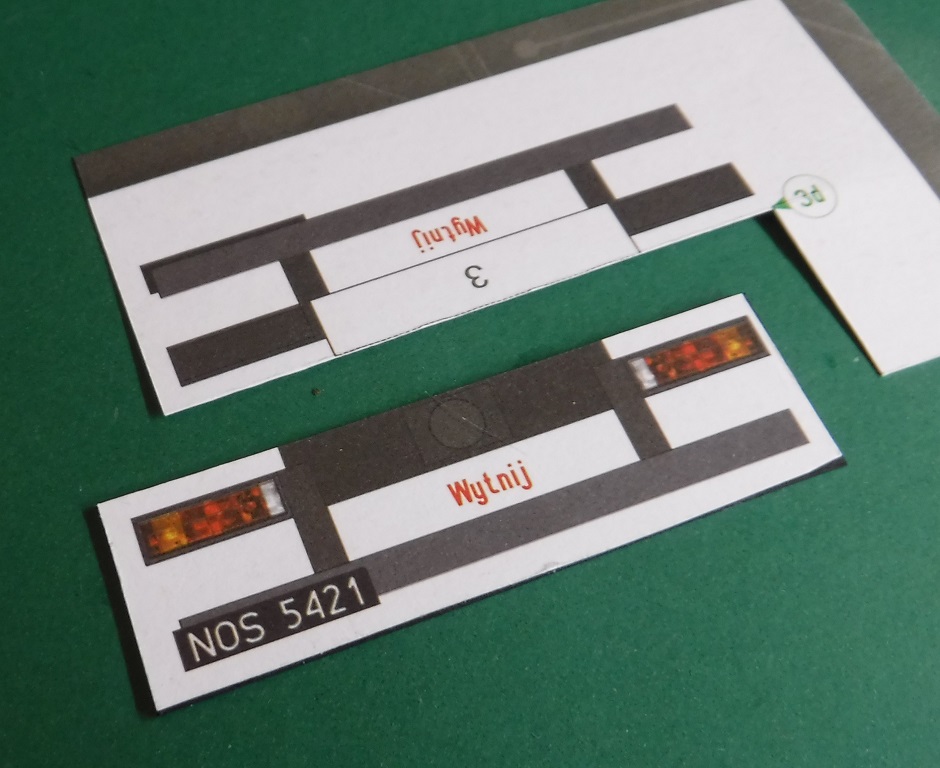

- Une partie du pare-chocs arrière est renforcée de 0,2 mm...
-
- ... et fixée à l'arrière.
-
- Les deux dernières parties, rétroviseurs extérieurs...
-
- ... collées.
-
- Ainsi après 12 heures de construction, le Star 28 est prêt en 10 jours ouvrés !
Un joli modèle intermédiaire de la série Kartenowy Express.
Cordialement
Kurt
