Salut à tous les maquettistes !

Pour mon prochain projet, je reprends le large. Le voilier océanique Christina, initialement sorti chez Schreiber en 1971, est réédité par AGK à l'échelle 1/250 au lieu de 1/200.

Environ 110 pièces sont imprimées avec précision sur cinq pages.

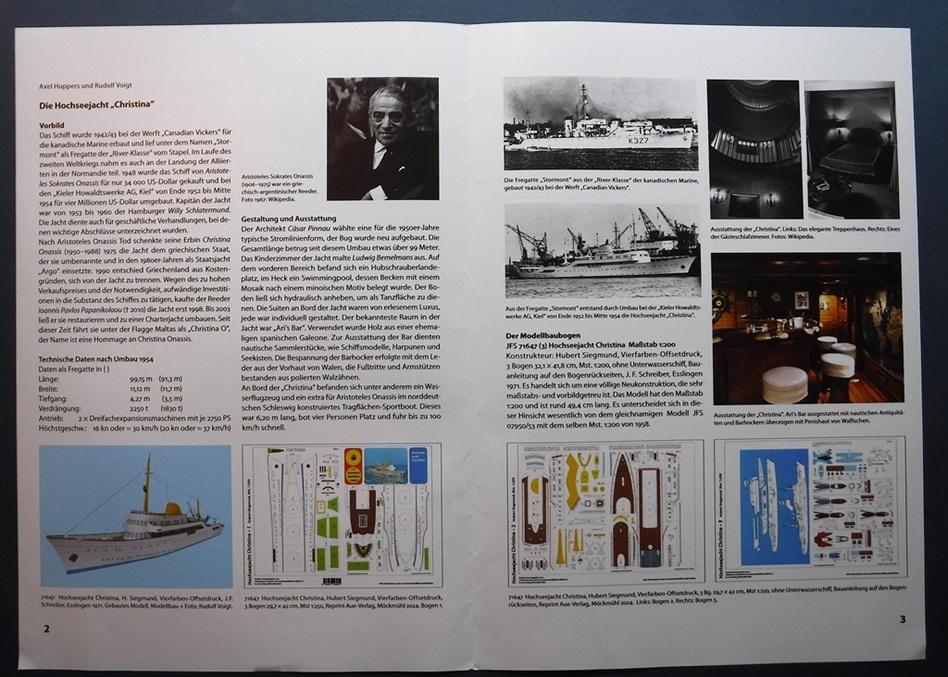

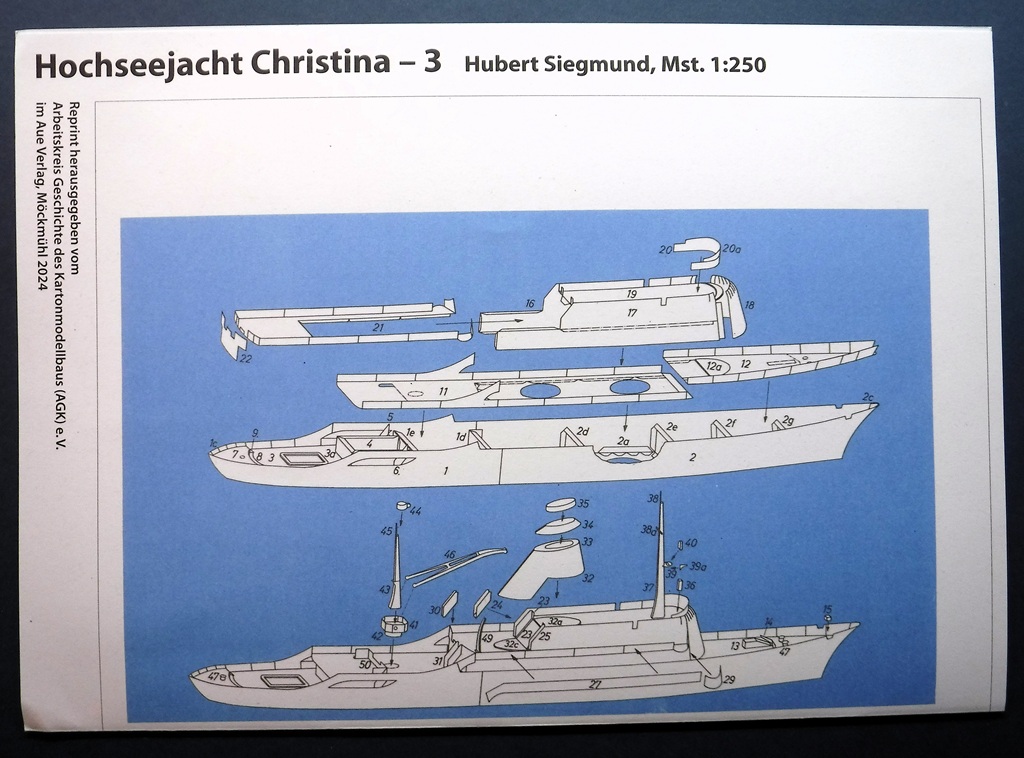

Outre un schéma de montage, la notice contient des instructions écrites et des illustrations étape par étape, le tout en allemand.

J'ai vraiment hâte de monter ce kit rétro…

Bien cordialement, Kurt
Fichiers joints
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Et c'est parti…

Tout d'abord, merci à tous les spectateurs.
Fichiers joints

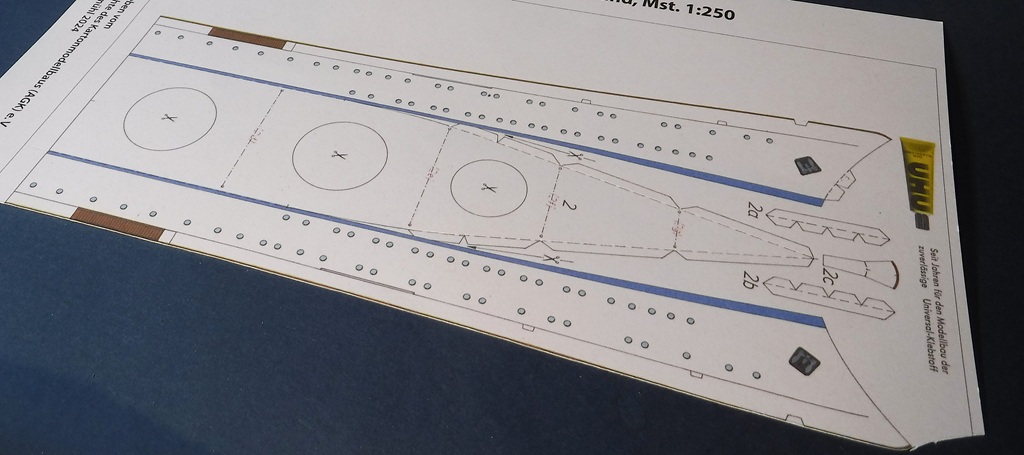

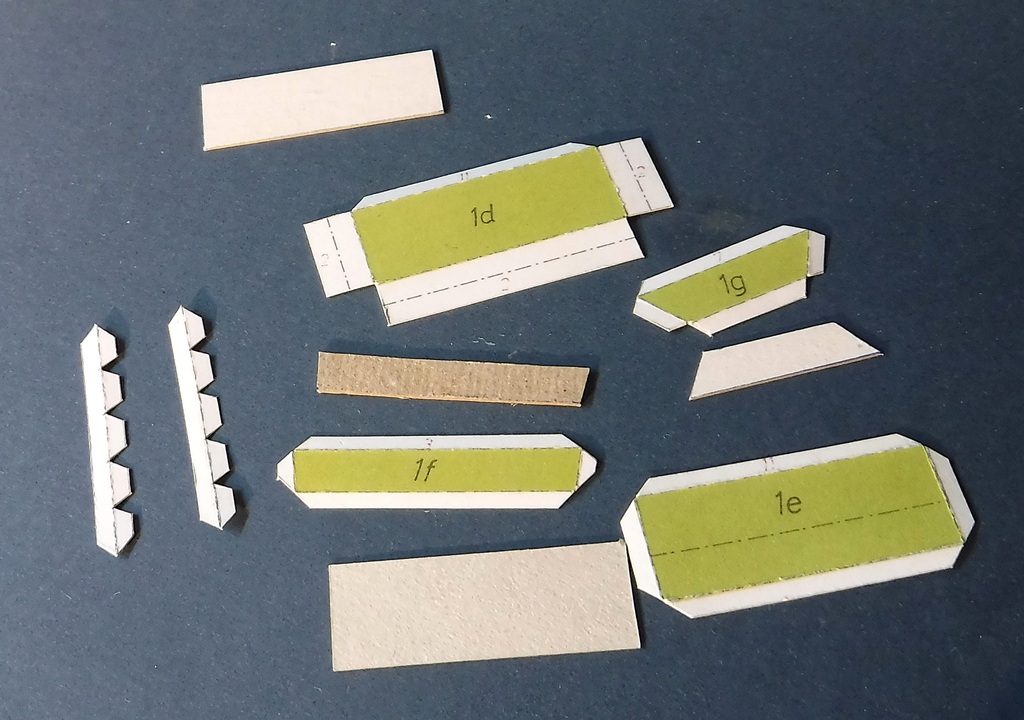

Premier assemblage : coque avec pont intermédiaire et pont supérieur, partie 1, fond et parois latérales de la poupe…
Premier assemblage : coque avec pont intermédiaire et pont supérieur, partie 1, fond et parois latérales de la poupe…
oupe collée et partie 1c installée…
oupe collée et partie 1c installée…
e renforce les cadres avec du carton de 0,5 mm… P
e renforce les cadres avec du carton de 0,5 mm… P

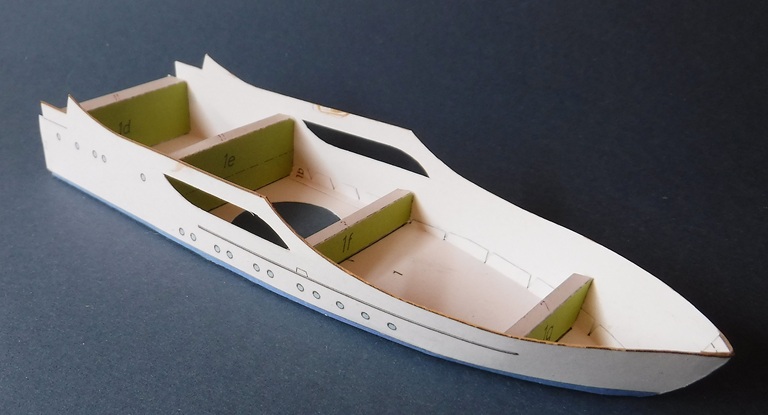

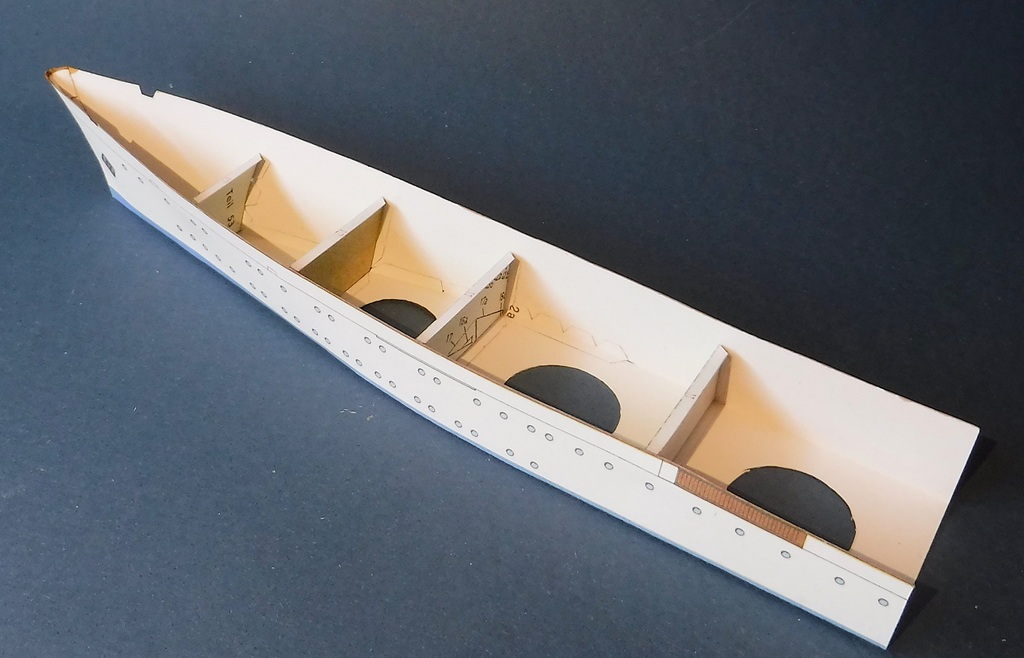

Pattes et cadres installés dans la coque…
Pattes et cadres installés dans la coque…
…qui est déjà assez stable.<br /><br />Cordialement,<br /><br />Kurt
…qui est déjà assez stable.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Et direction le chantier naval…
Fichiers joints
Deuxième partie : le segment avant de la coque…
Deuxième partie : le segment avant de la coque…

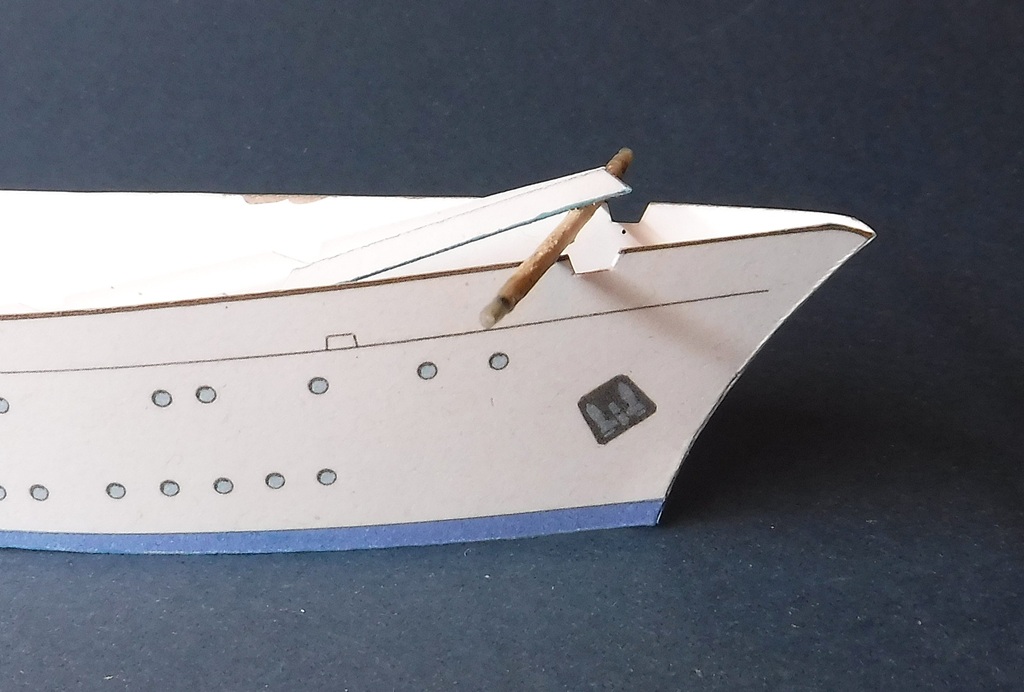

… Commencez par le coller à la proue…
… Commencez par le coller à la proue…
…puis collez le fond et insérez les membrures…
…puis collez le fond et insérez les membrures…
… Assemblez ensuite les deux segments de coque…
… Assemblez ensuite les deux segments de coque…

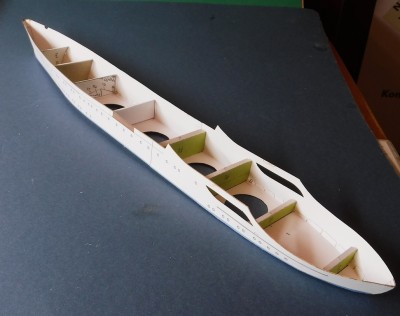

…où l’on peut déjà admirer les lignes élégantes du navire.<br /><br />Cordialement, Kurt
…où l’on peut déjà admirer les lignes élégantes du navire.

Cordialement, Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Bonjour,
Fichiers joints

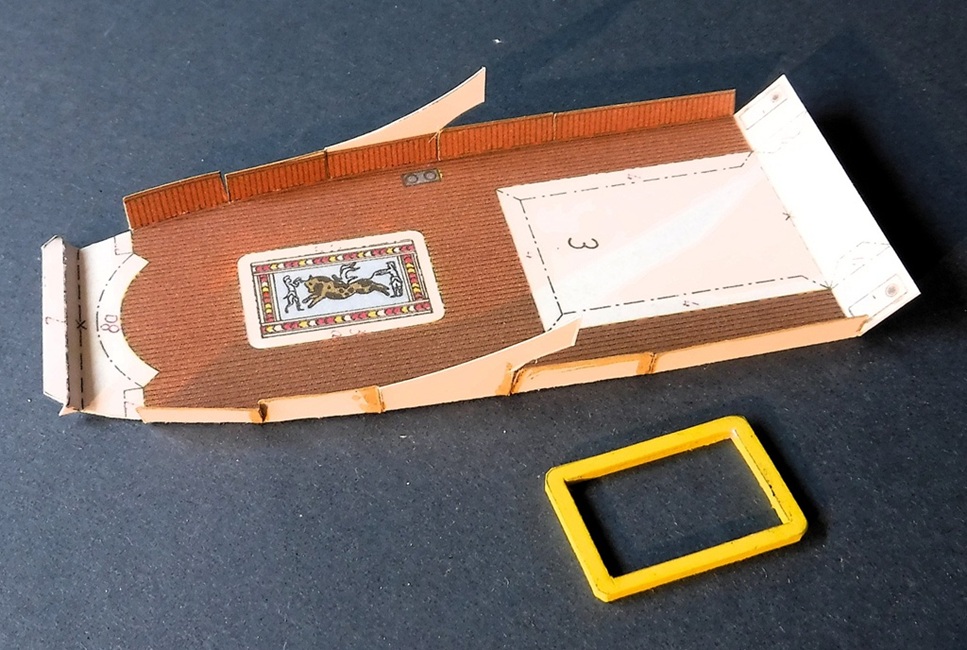

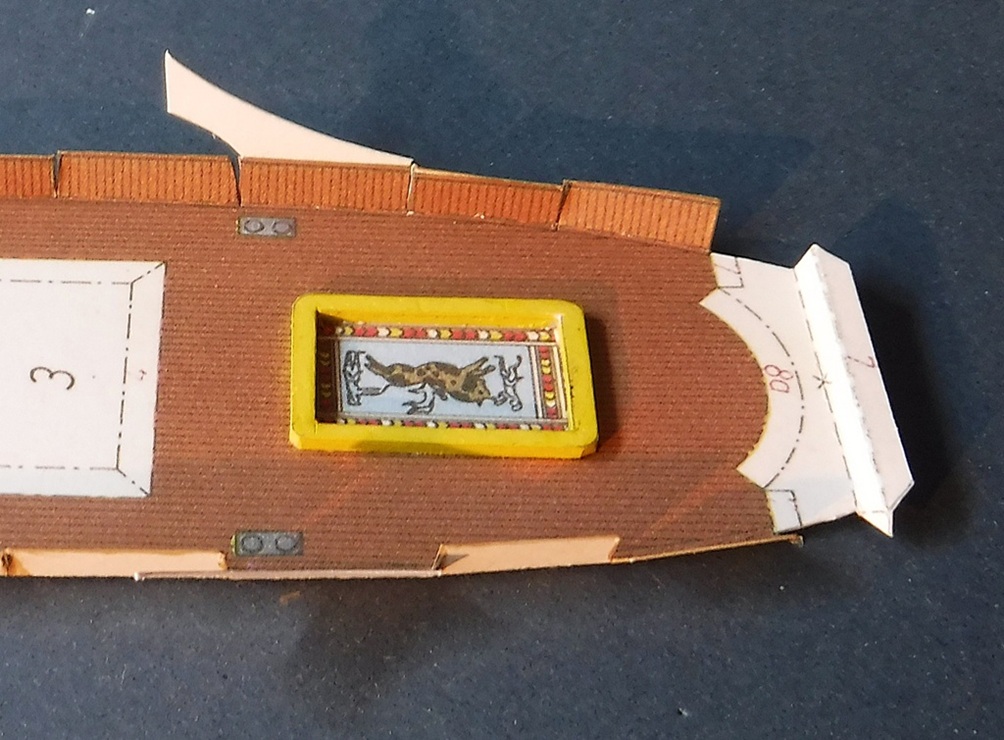

Pont intermédiaire 3 avec contour de piscine renforcé (1 mm)...
Pont intermédiaire 3 avec contour de piscine renforcé (1 mm)...
... collé...
... collé...

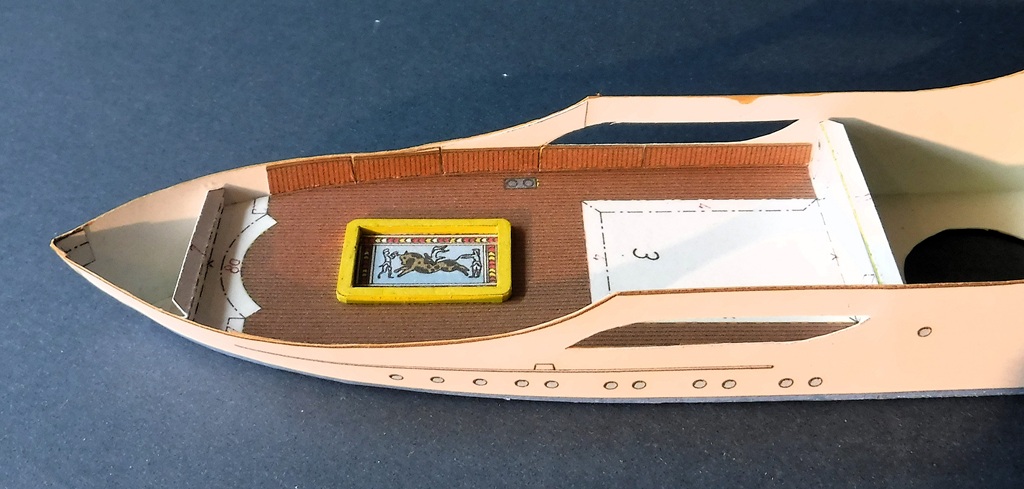

... Pont intermédiaire installé...
... Pont intermédiaire installé...
... Cloisons 4...
... Cloisons 4...
... placées sur le pont intermédiaire.<br /><br />Cordialement,<br /><br />Kurt
... placées sur le pont intermédiaire.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

..............
Fichiers joints

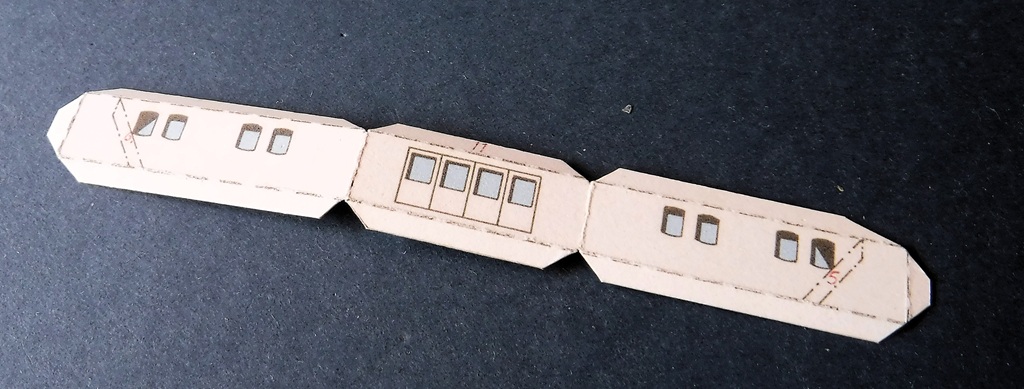

Deux descentes…
Deux descentes…
… À installer de chaque côté de la coque…
… À installer de chaque côté de la coque…

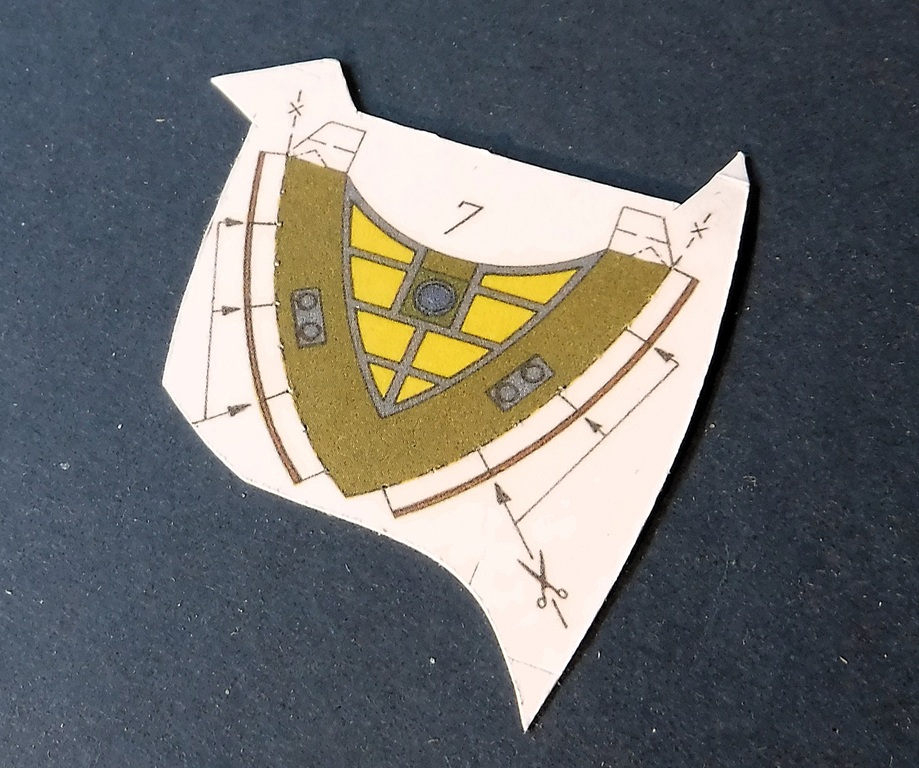

… Partie 7…
… Partie 7…
… Installée à l’arrière.<br /><br />Cordialement,<br /><br />Kurt
… Installée à l’arrière.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Bonjour ...
Fichiers joints

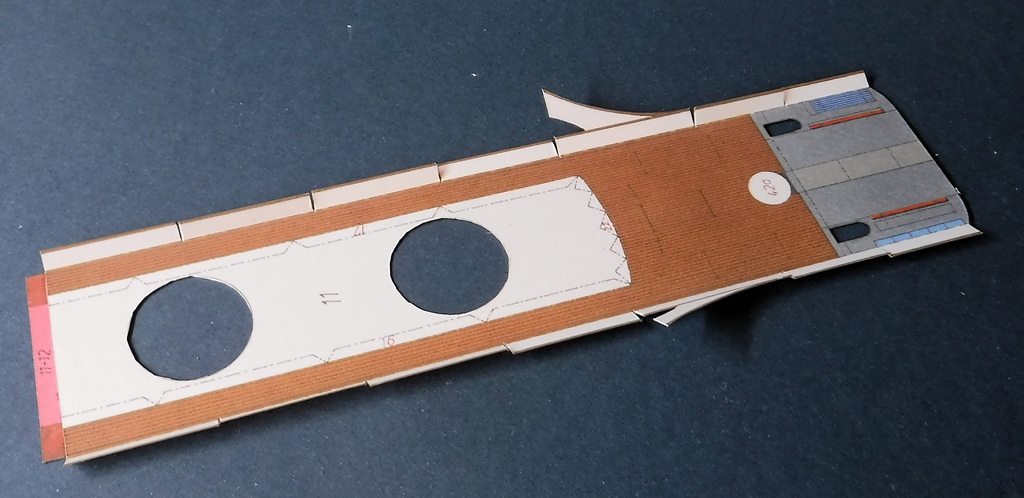

Pont n° 11 avec patte de fixation à l'avant…
Pont n° 11 avec patte de fixation à l'avant…
… Commencez par le coller à fleur du bord supérieur d'un côté de la coque intérieure…
… Commencez par le coller à fleur du bord supérieur d'un côté de la coque intérieure…
… puis collez les cadres centraux, segment par segment, de l'autre côté…
… puis collez les cadres centraux, segment par segment, de l'autre côté…

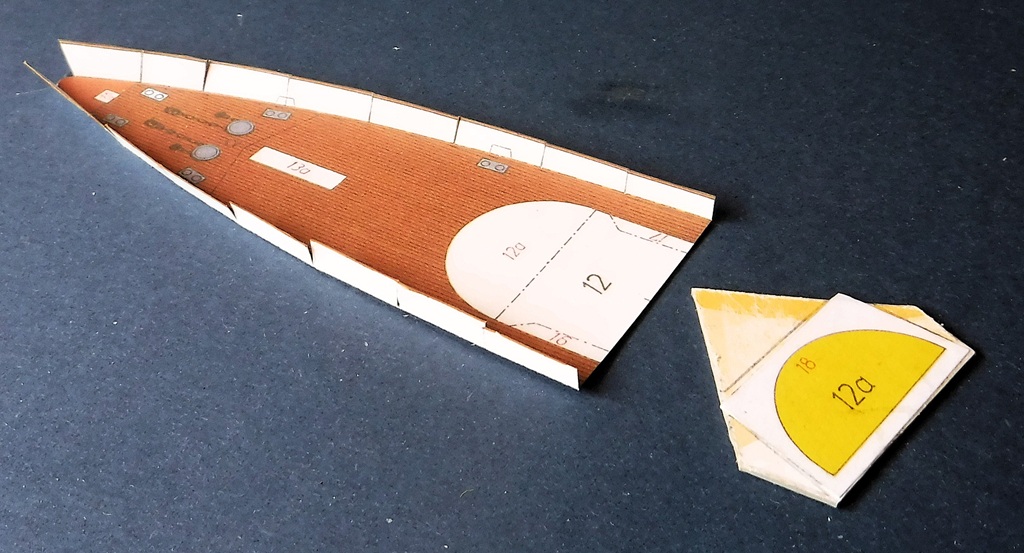

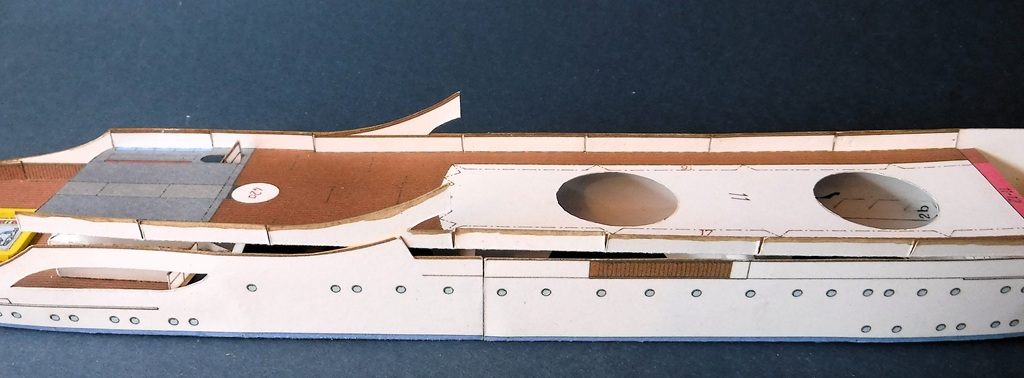

… Renforcez le pont n° 12, partie 12a (0,8 mm)…
… Renforcez le pont n° 12, partie 12a (0,8 mm)…

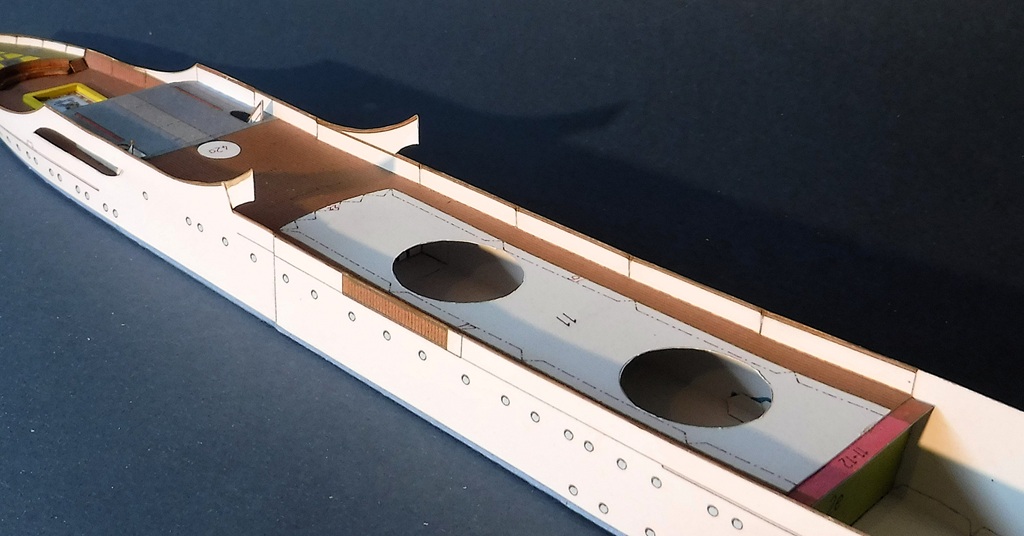

… et installez-le à nouveau étape par étape.<br /><br />Cordialement,<br /><br />Kurt
… et installez-le à nouveau étape par étape.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

On continue au chantier naval…
Fichiers joints

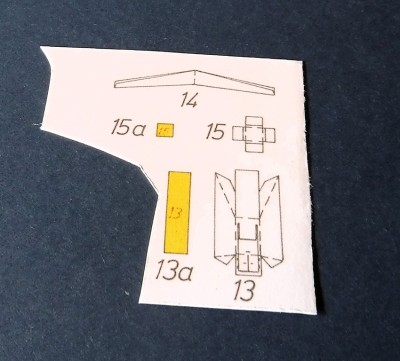

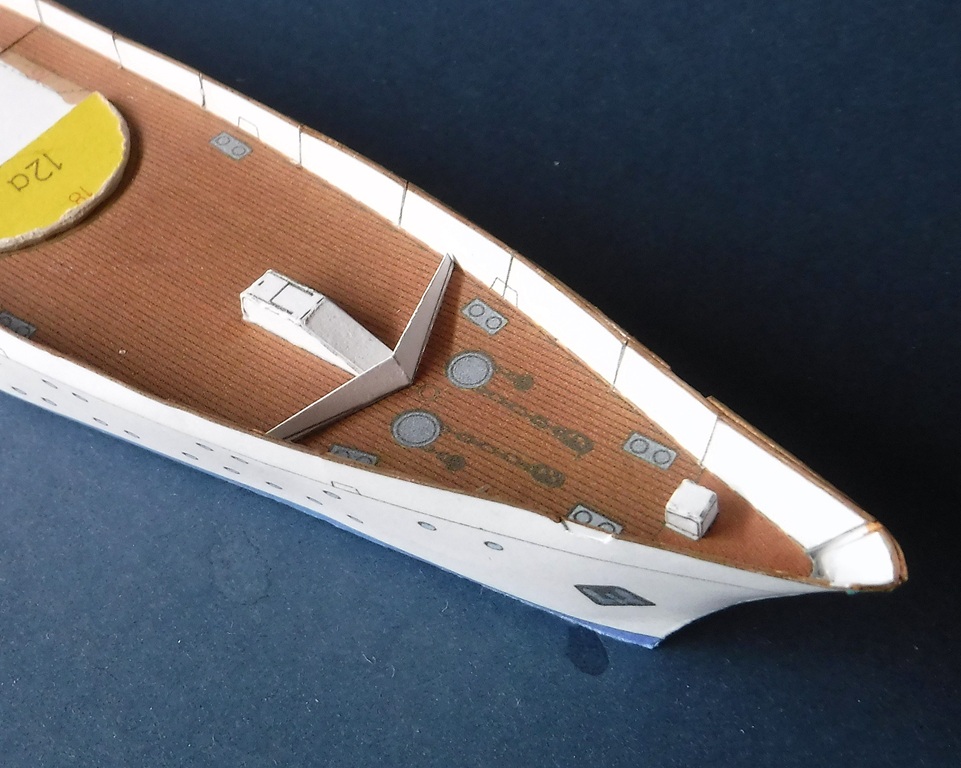

Passage d’accès, cheminée de pavillon et brise-lames…
Passage d’accès, cheminée de pavillon et brise-lames…
… installés sur le pont…
… installés sur le pont…

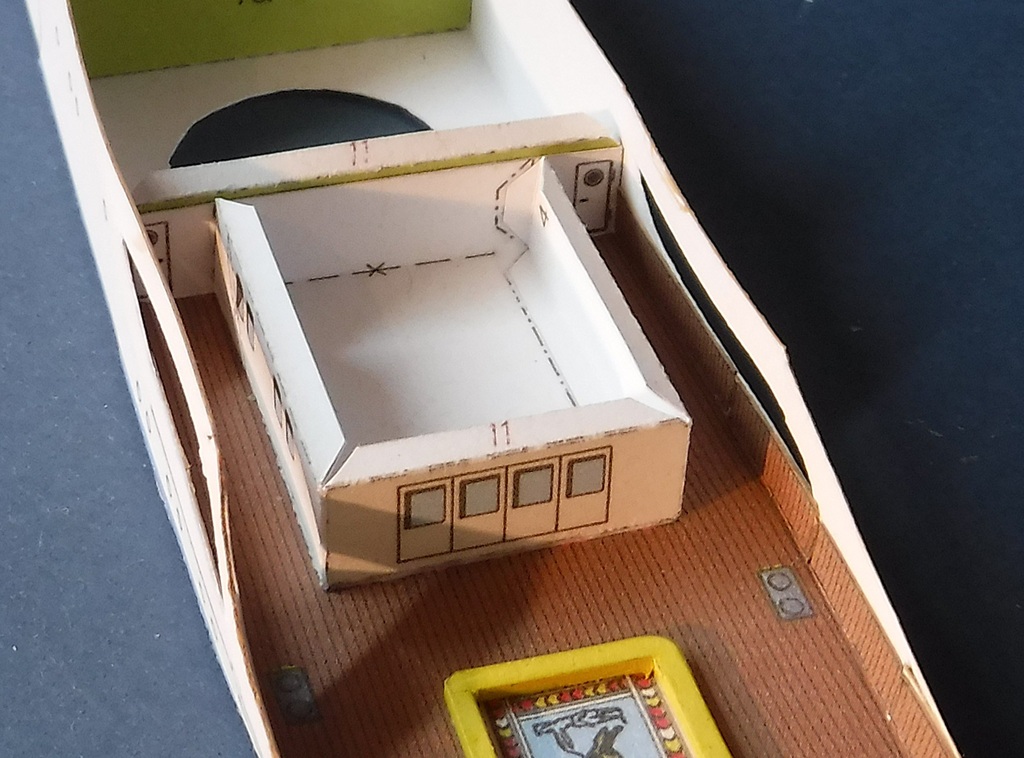

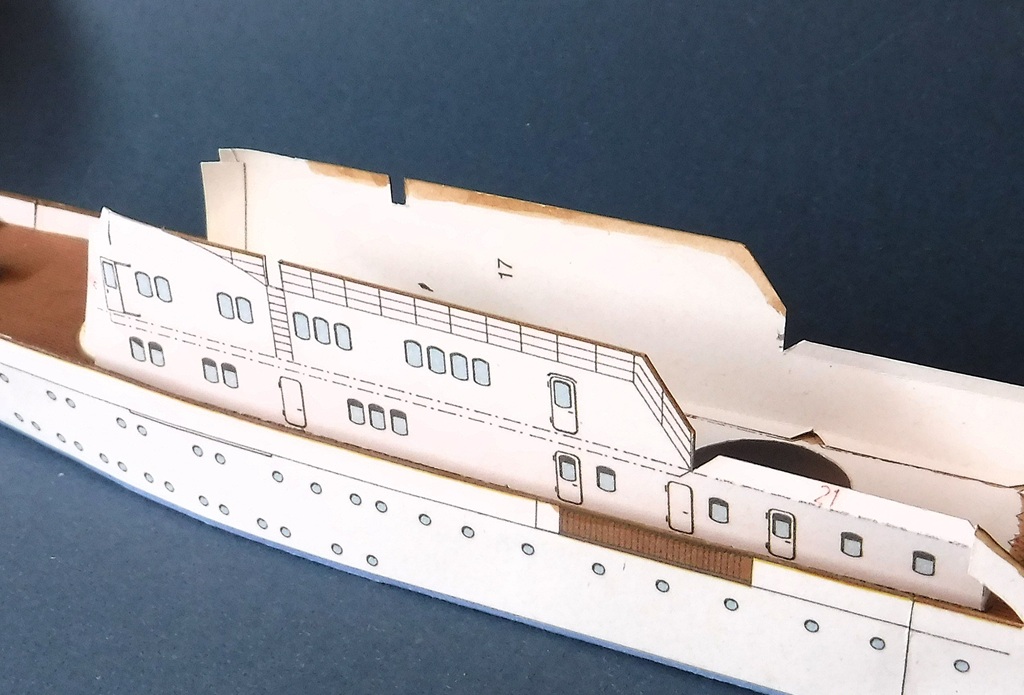

…suite avec la superstructure, murs 16/17…
…suite avec la superstructure, murs 16/17…
… installés sur le pont.<br /><br />Cordialement,<br /><br />Kurt
… installés sur le pont.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Bonjour ,
Fichiers joints

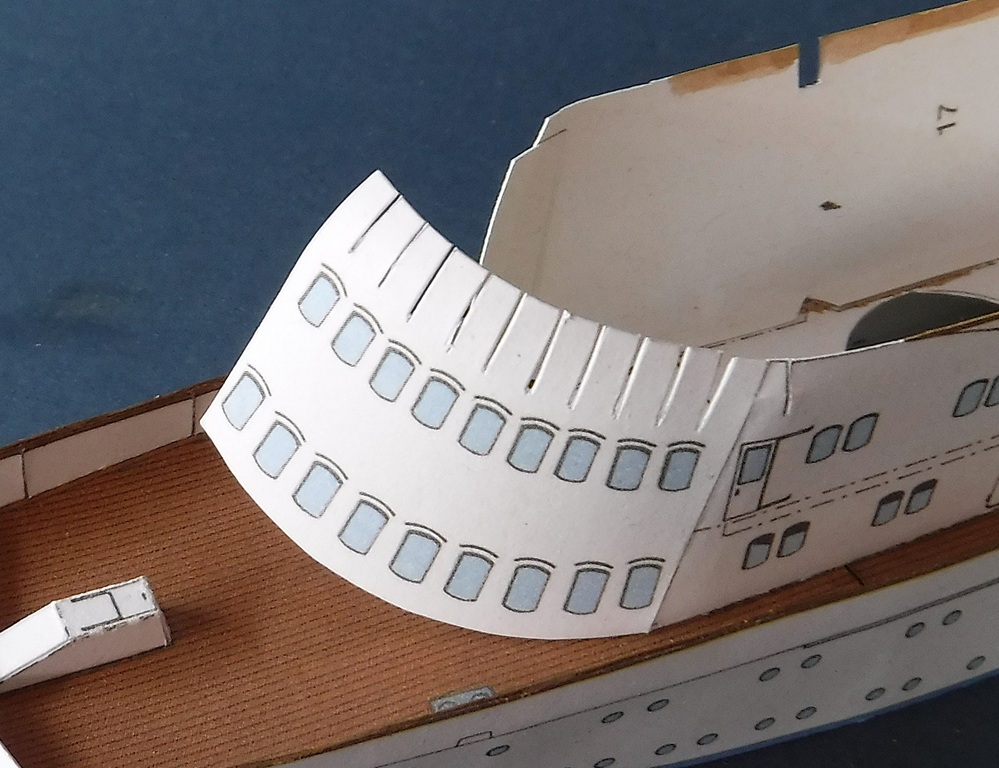

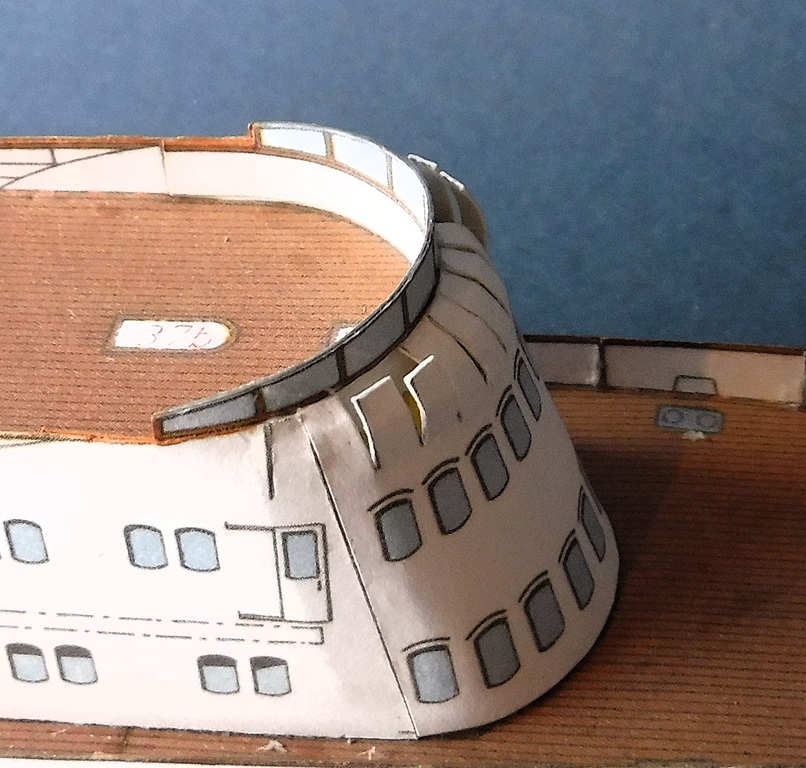

é-arrondissez bien le panneau avant (18)... p
é-arrondissez bien le panneau avant (18)... p
. puis fixez-le d'abord d'un côté...
. puis fixez-le d'abord d'un côté...
.puis de l'autre côté... e
.puis de l'autre côté... e
. et enfin collez-le par l'intérieur, en bas...
. et enfin collez-le par l'intérieur, en bas...

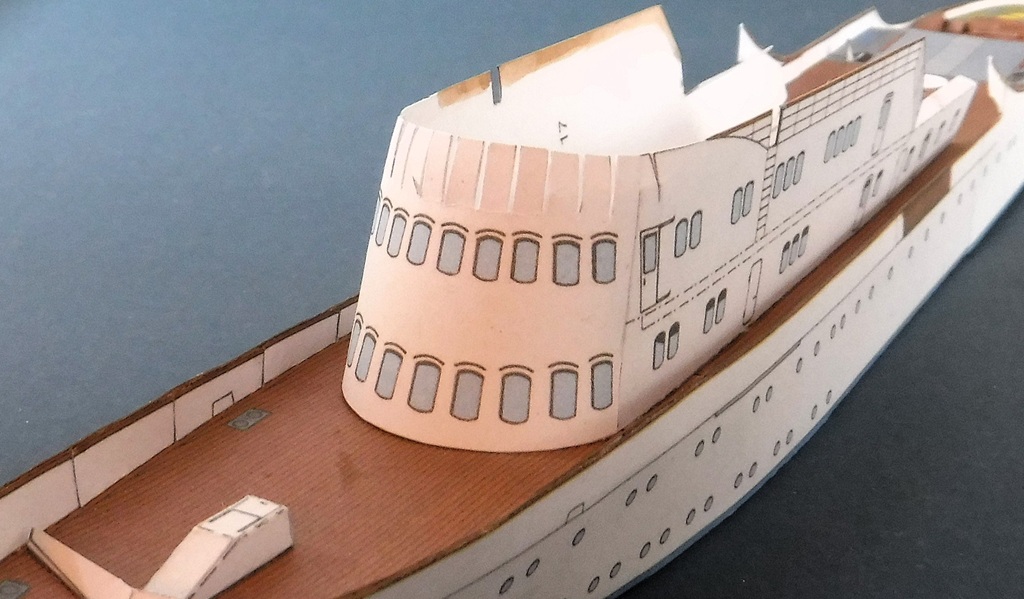

...pour obtenir un bord collé propre.<br /><br />Cordialement,<br /><br />Kurt
...pour obtenir un bord collé propre.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Bonjour à tous…
Suite…
Fichiers joints

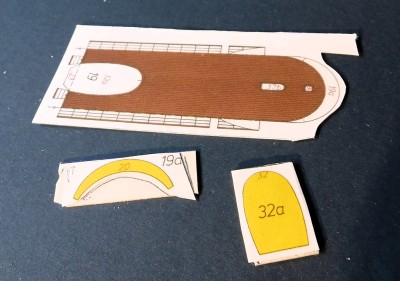

Pont 19 avec profilés d'extrémité renforcés (1 mm)…
Pont 19 avec profilés d'extrémité renforcés (1 mm)…
… Je colle un renfort de 0,5 mm sous le pont…
… Je colle un renfort de 0,5 mm sous le pont…

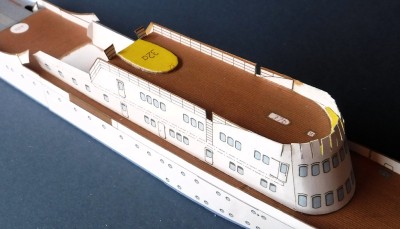

… pont réinstallé étape par étape…
… pont réinstallé étape par étape…

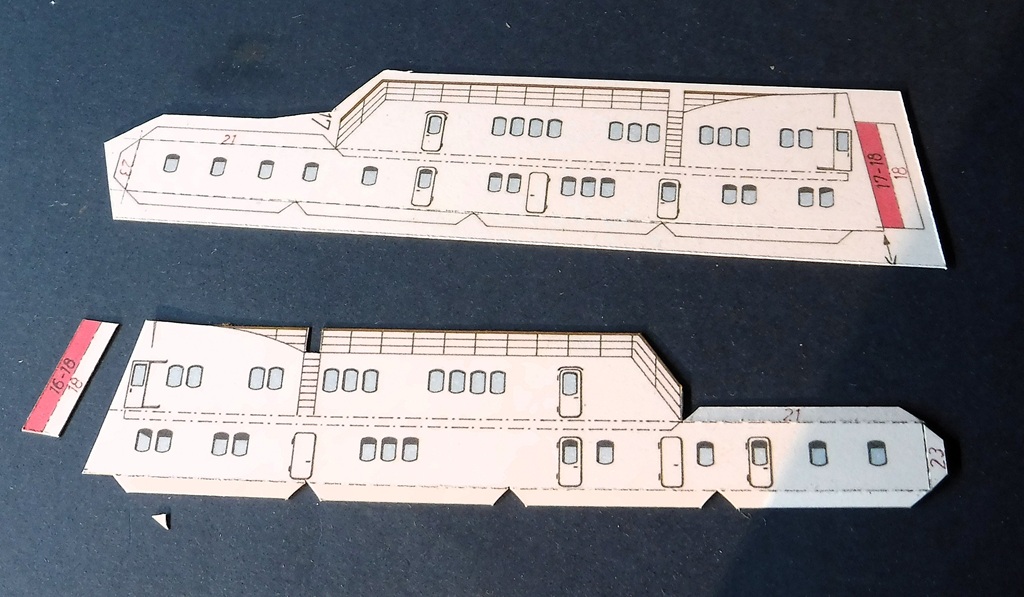

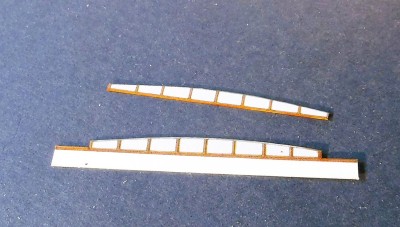

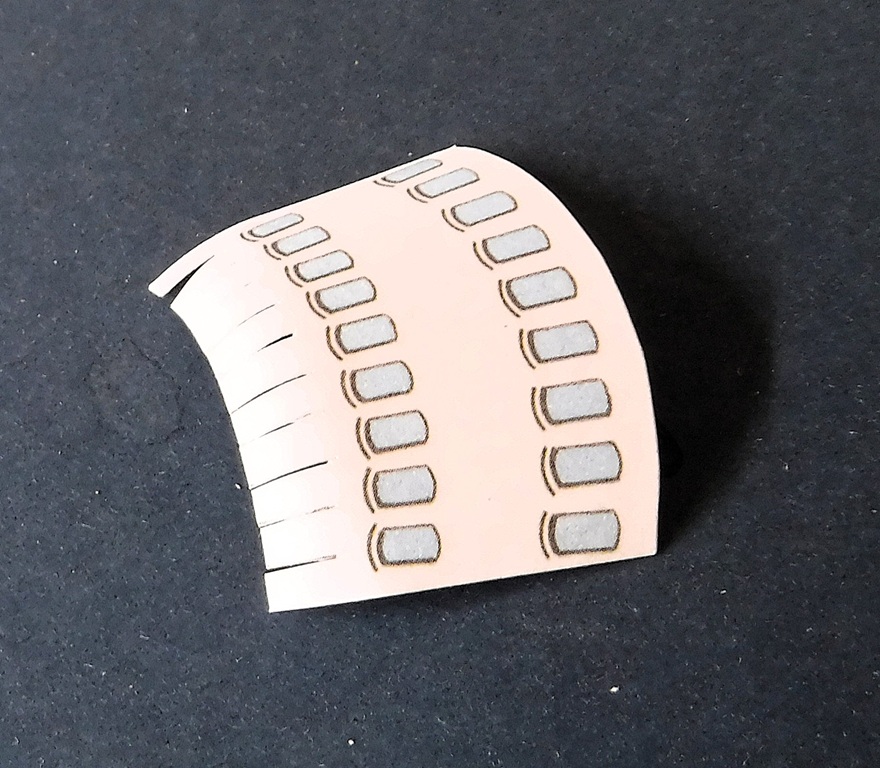

… bardage 20/20a…
… bardage 20/20a…

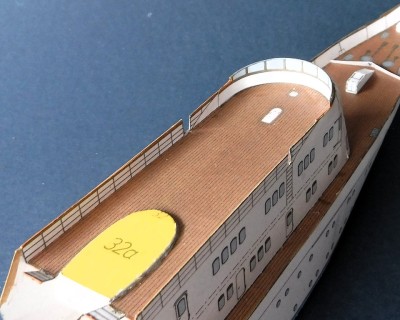

… arrondir et coller à l'intérieur…
… arrondir et coller à l'intérieur…
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

...............
Fichiers joints

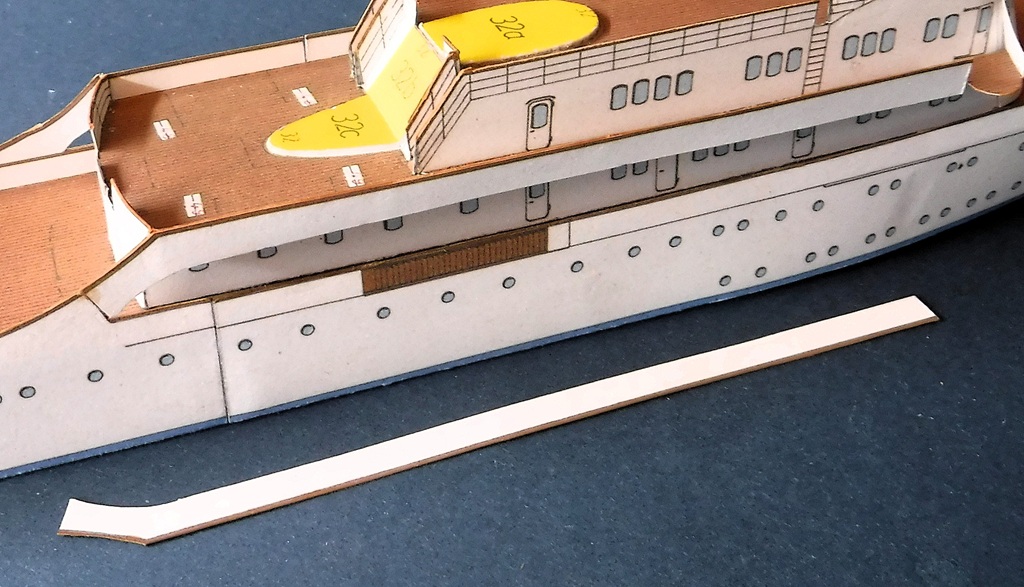

… maintenant, fixer progressivement les languettes à l'extérieur…
… maintenant, fixer progressivement les languettes à l'extérieur…

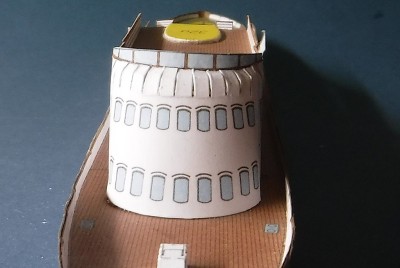

… jusqu'à ce que tout soit plus ou moins collé.<br /><br />Cordialement,<br /><br />Kurt
… jusqu'à ce que tout soit plus ou moins collé.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Et direction le chantier naval…
Fichiers joints

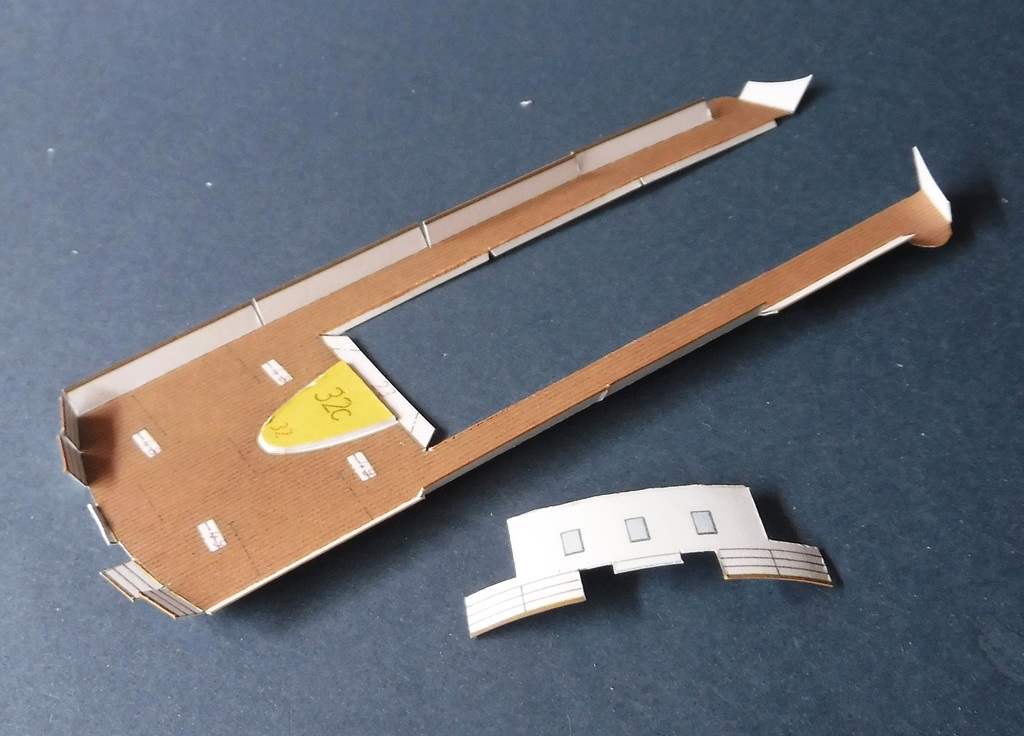

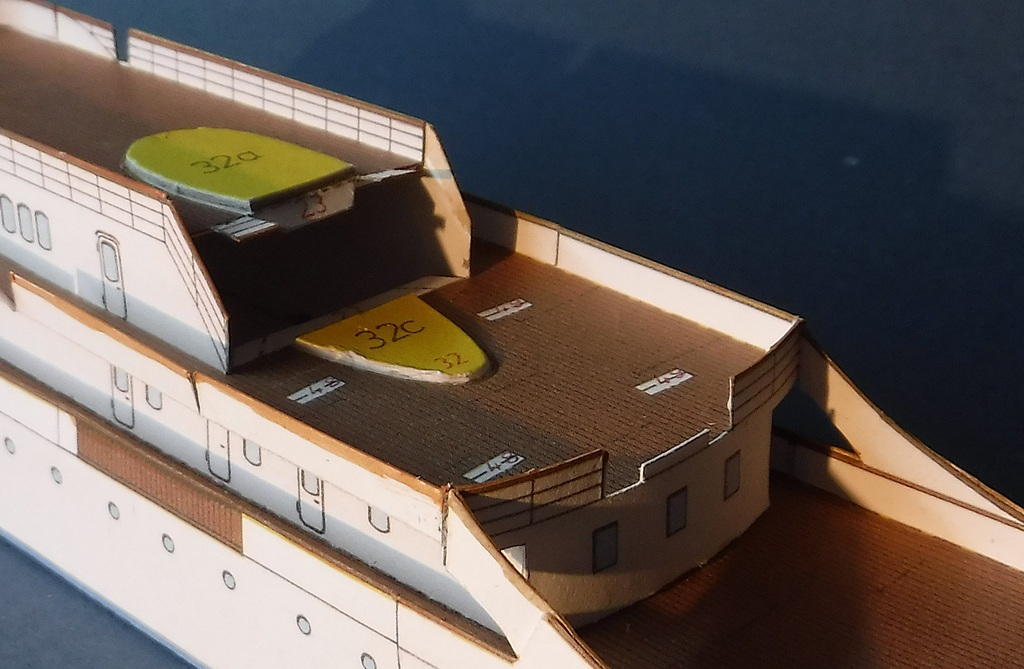

Pont 21 avec les pièces 32c et 22 collées…
Pont 21 avec les pièces 32c et 22 collées…
… contrairement aux instructions, je colle d'abord la pièce 22…
… contrairement aux instructions, je colle d'abord la pièce 22…

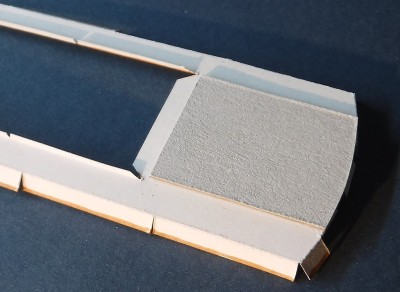

…puis je renforce (0,5 mm) le pont…
…puis je renforce (0,5 mm) le pont…
… qui est initialement collé uniquement à la partie arrière de la superstructure…
… qui est initialement collé uniquement à la partie arrière de la superstructure…
…<br /><br />…enfin je fixe les extensions de pont avant.<br /><br />Cordialement,<br /><br />Kurt


…enfin je fixe les extensions de pont avant.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

On continue…
Fichiers joints

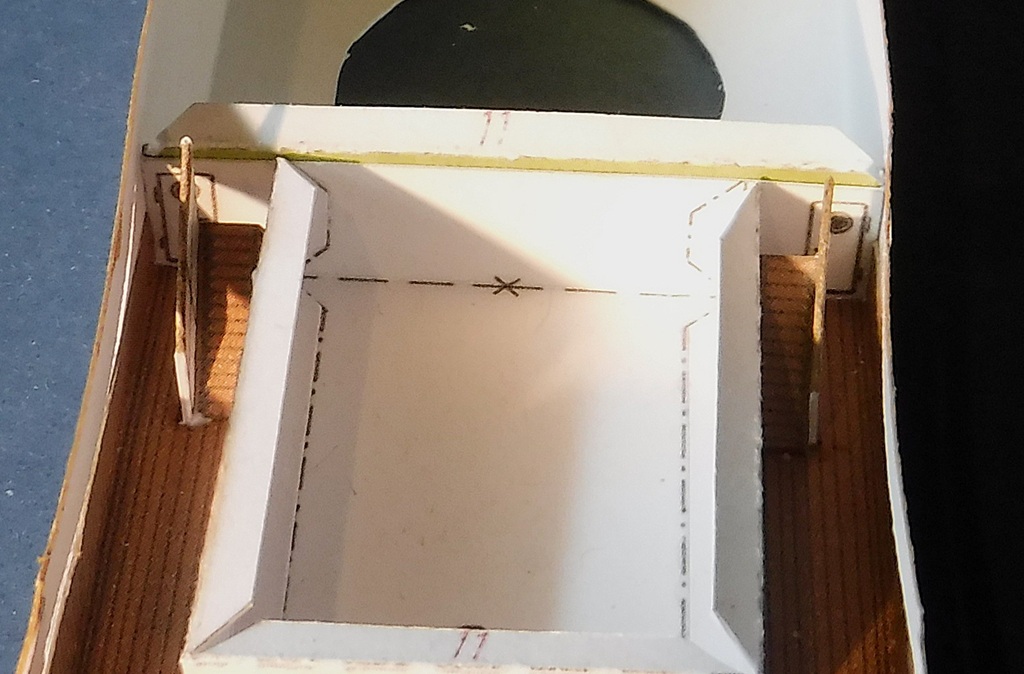

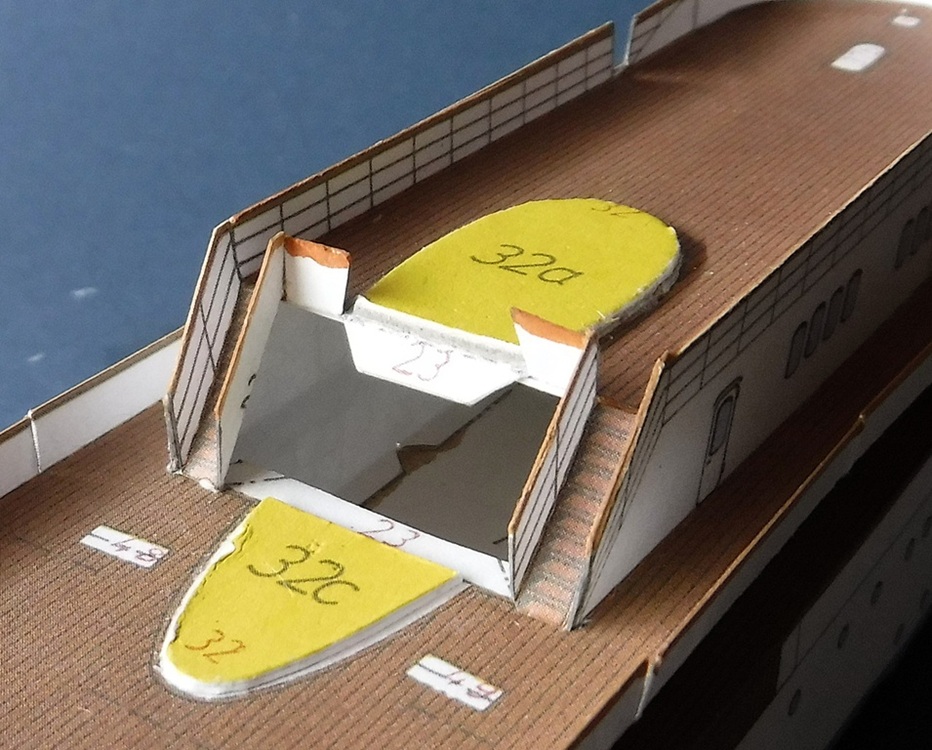

Deux descentes et la pièce 23 ainsi que le profilé 32…
Deux descentes et la pièce 23 ainsi que le profilé 32…
… Commencez par installer les deux descentes…
… Commencez par installer les deux descentes…

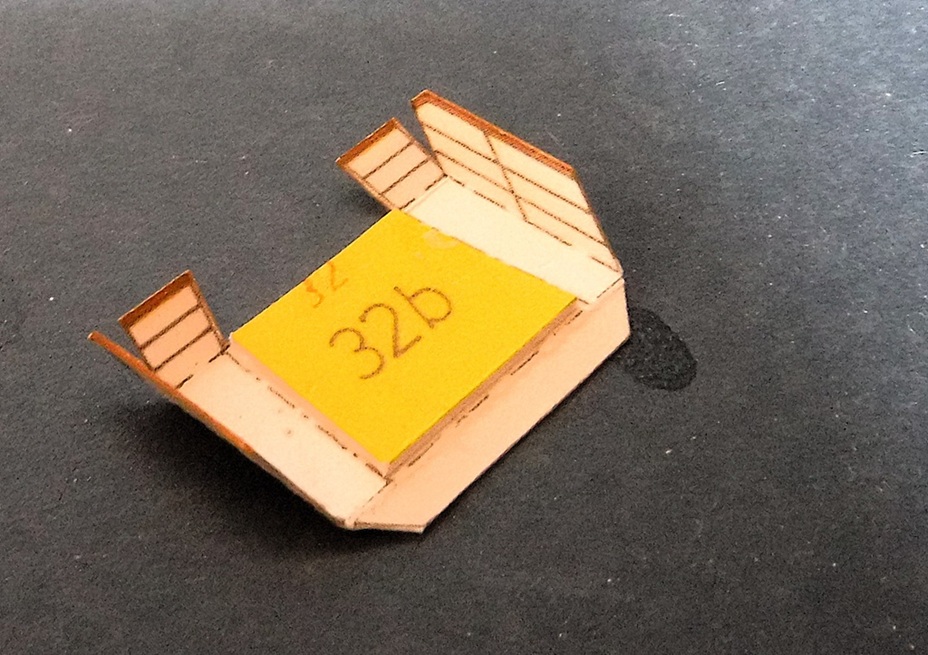

…le profilé de raccordement 32b est collé…
…le profilé de raccordement 32b est collé…

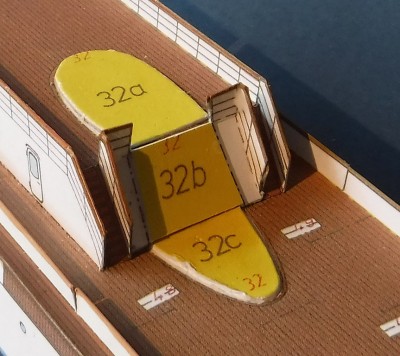

… et le segment central est inséré…
… et le segment central est inséré…
…les panneaux 26/27 sont collés à fleur du bord supérieur.<br /><br />Cordialement,<br /><br />Kurt
…les panneaux 26/27 sont collés à fleur du bord supérieur.

Cordialement,

Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

Bonjour .....
Fichiers joints

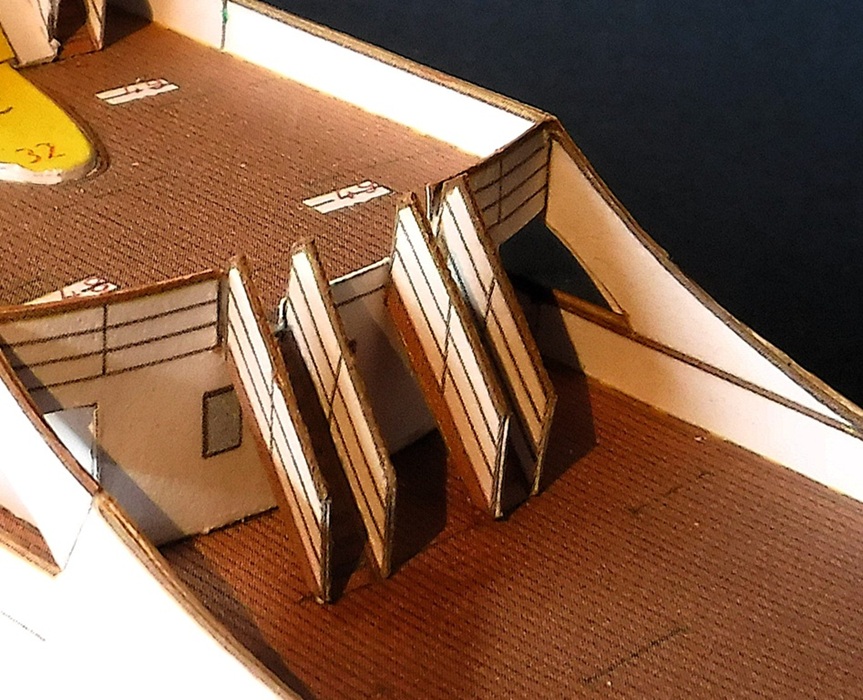

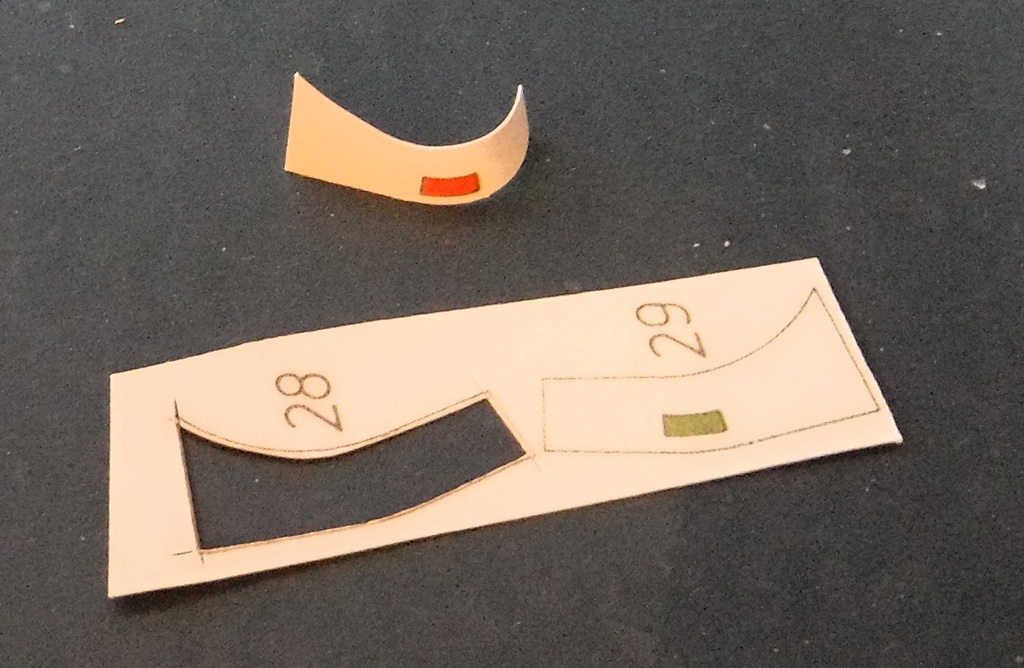

s panneaux de revêtement 28/29 du pont s ...
s panneaux de revêtement 28/29 du pont s ...
... ont arrondis et collés de part et d'autre du pont.
... ont arrondis et collés de part et d'autre du pont.

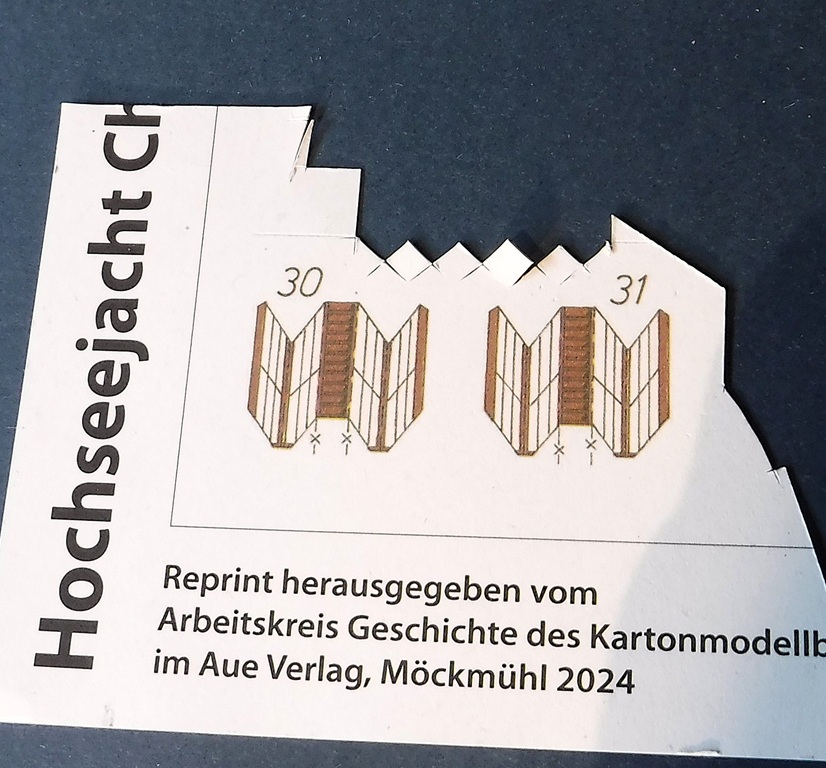

es panneaux 30/31  ...
es panneaux 30/31 ...
... ont fixés sur le mur 22 et sur le tablier 11.<br /><br />Cordialement, Kurt
... ont fixés sur le mur 22 et sur le tablier 11.

Cordialement, Kurt
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

..............
Fichiers joints

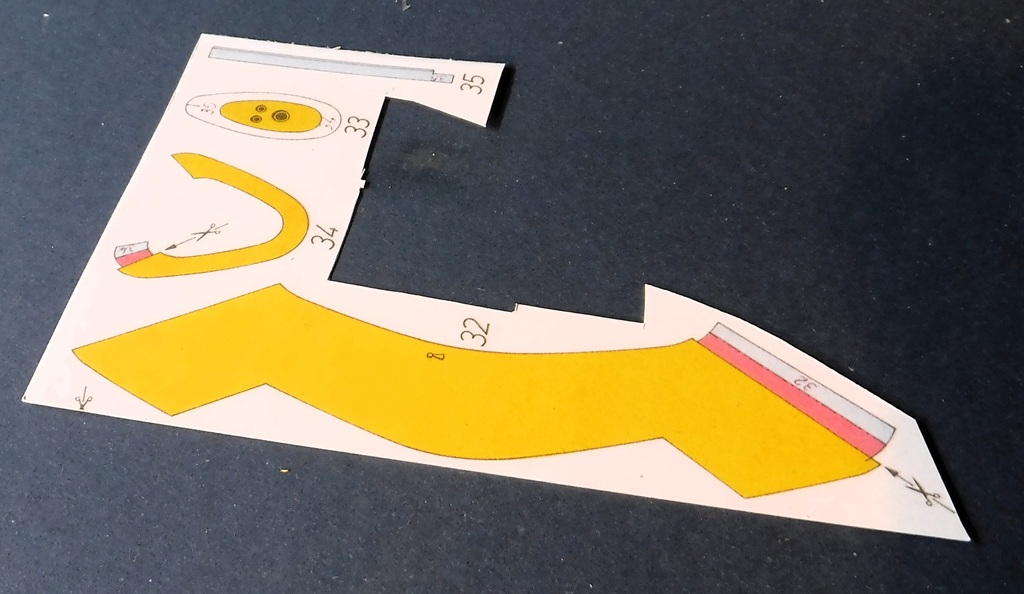

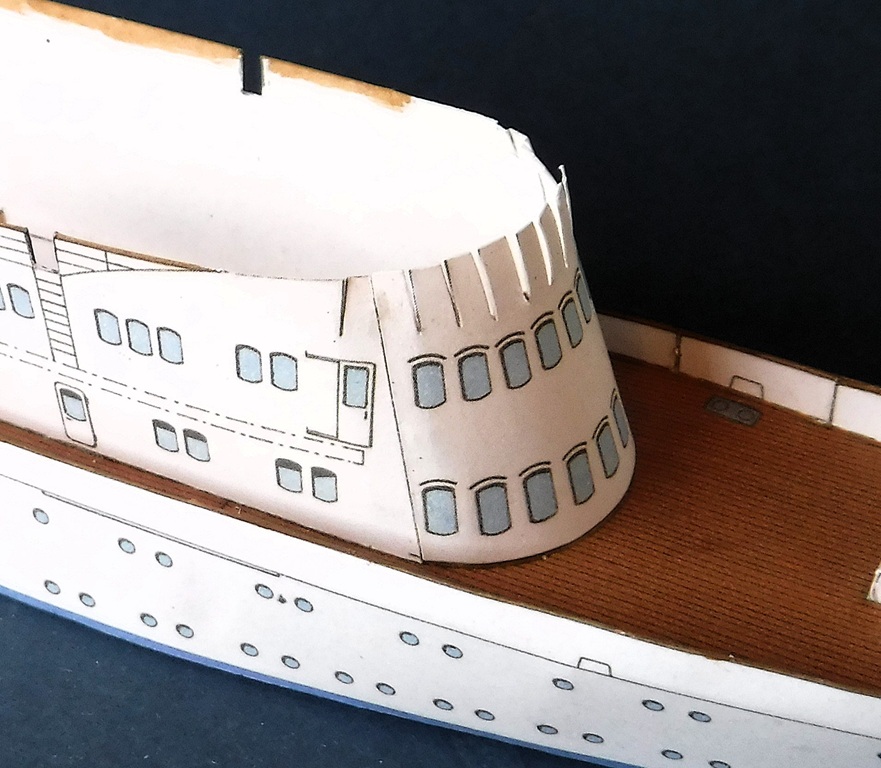

assons maintenant à la cheminée…
assons maintenant à la cheminée…

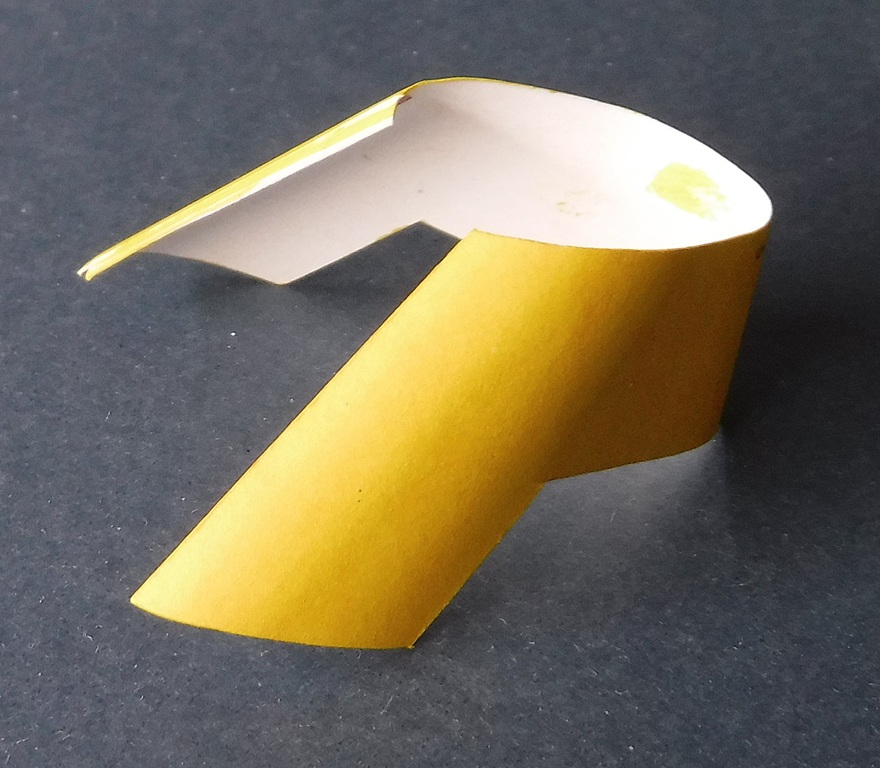

Arrondissez bien la pièce 32…
Arrondissez bien la pièce 32…

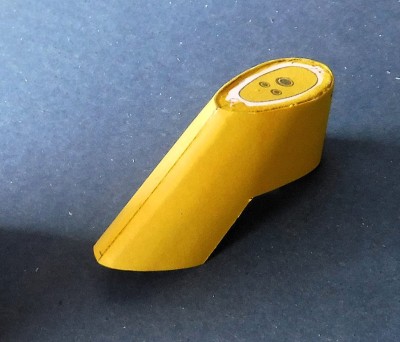

t collez-la en place, puis collez bord à bord la pièce 33 (renforcée de 0,7 mm)… l
t collez-la en place, puis collez bord à bord la pièce 33 (renforcée de 0,7 mm)… l
Spitfire Steiermark
Papier Photo
Papier Photo
Messages : 1138
Enregistré le : dim. déc. 11, 2022 1:13 pm
A remercié : 233 fois
A été remercié : 2429 fois

Re: Voilier océanique Christina - Réédition AGK / Schreiber - 1/250

Message par Spitfire Steiermark »

..............
Fichiers joints

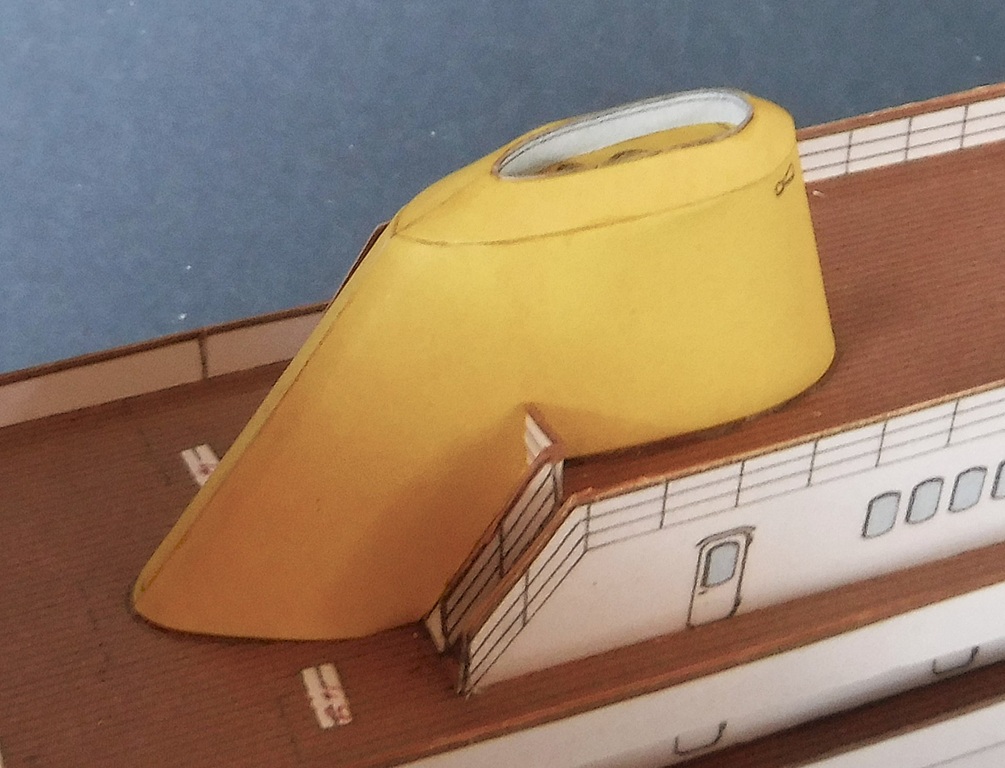

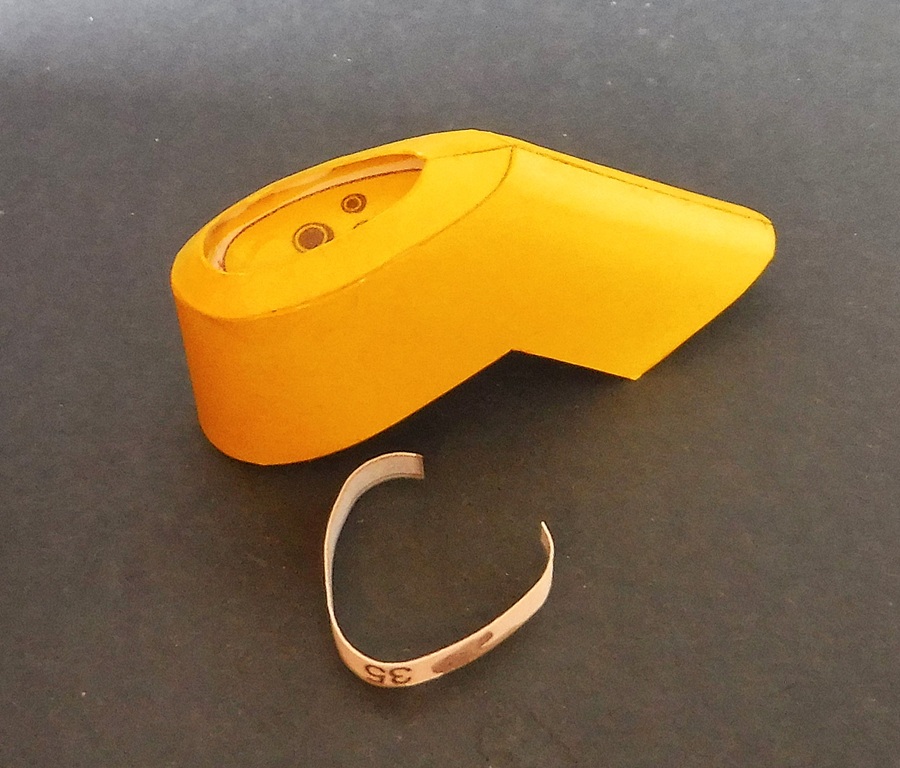

l’anneau supérieur…
l’anneau supérieur…
st placé par-dessus, l’anneau intérieur arrondi…co
st placé par-dessus, l’anneau intérieur arrondi…co
ollé en place, et la cheminée est enfin en place.<br /><br />Cordialement,<br /><br />Kurt
ollé en place, et la cheminée est enfin en place.

Cordialement,

Kurt
