Admirable class minesweeper- subchaser (finished)

[Yves-Marie]

Bonjour à toutes et à tous ,

J'entame la réalisation de ce modèle pour mon père (à défaut d'un navire de la flotte française de la WWII ), un "Admirable class minesweeper- subchaser" à l'échelle 1/250 (24 cm de long) et téléchargé ici : http://www.digitalnavy.com/html/downloads.html

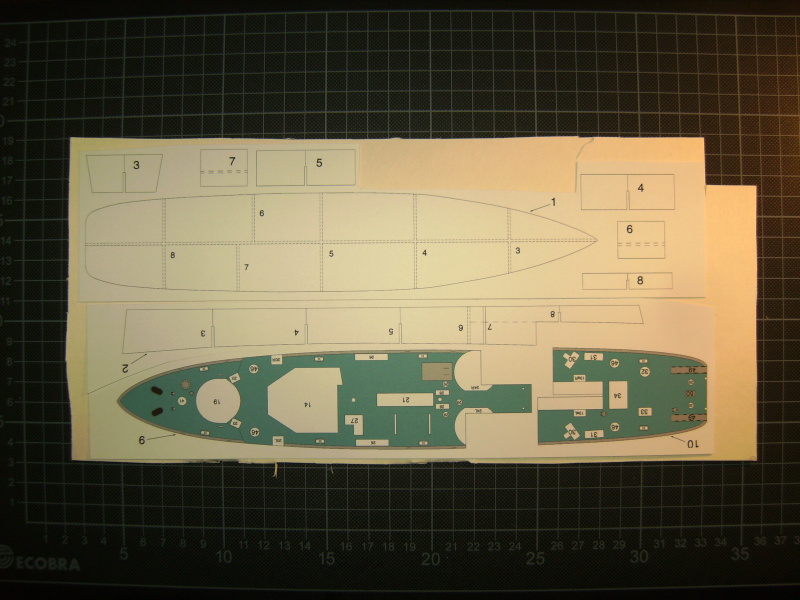

J'ai imprimé l'ossature et la coque sur du 240g contrecollées (avec de l'acétate de polyvinyle en émulsion autrement dit de la colle blanche ) sur de la cartonnette en 8/10 ce qui donne 1 mm d'épaisseur. Le reste est imprimé sur du 160g (deux pages au total).







J'ai assemblé les membrures :

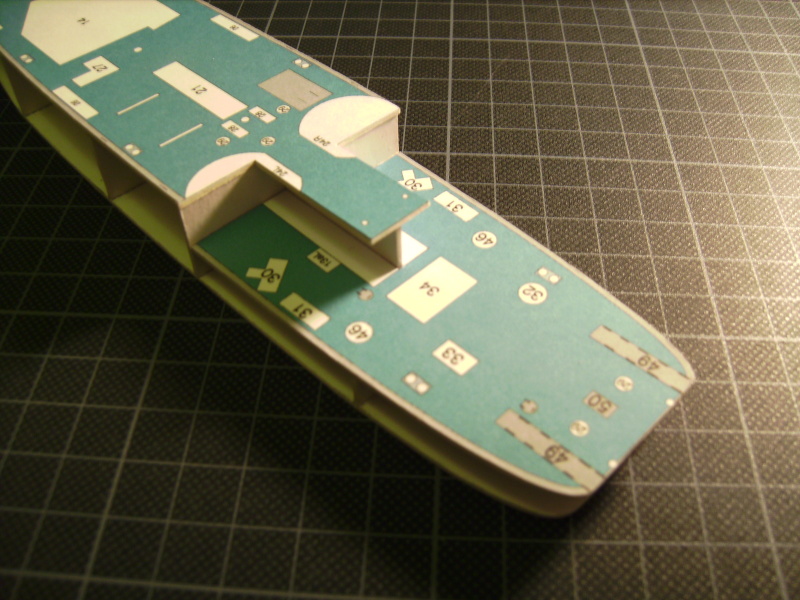

Puis le pont après avoir soigneusement poncé les membrures (papier de verre très fin) :







Maintenant j'ai besoin de vos conseils éclairés pour assembler la coque à la structure notamment pour procéder à la jonction des extrêmités de la proue :

[DarkLan]

la prochaine fois dit le nous juste, on déplacera le sujet, tu sera quitte d'en recréer un

Sinon je suis très bateau de guerre et je vais suivre ta construction de près bon courage

[Yves-Marie]

Je progresse dans le montage de l'Admirable après quelques soucis avec la coque résolus grâce aux conseils de jeanma.

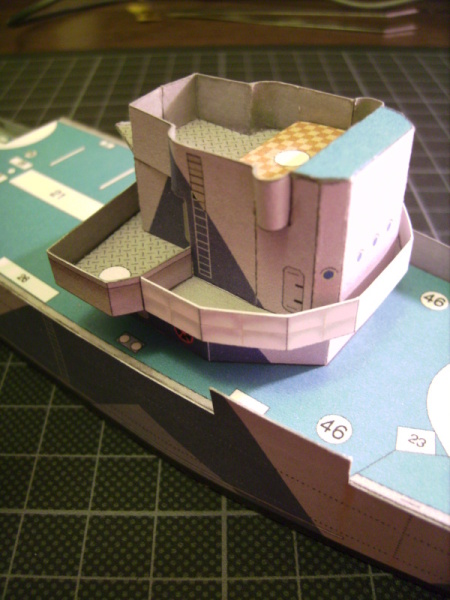

Le château prend forme :





Pour info, la pièce 15 (passerelle inférieure du château) s'obtient en encollant les pièces 15a et 15b (ne cherchez pas de n°15 sur la planche, il n'y en a pas). De même,je conseille de contrecoller la pièce 16a (passerelle supérieure) de la même manière (pas de pièce 16b, simplement encoller avec un morceau de papier vierge) pour obtenir une épaisseur identique à la précédente.

[aaryt]

C'est quoi exactement "la cartonnette" et "8/10"? (8/10 == 8mm?)

Bon montage :)

[grifter38]

C'est quoi exactement "la cartonnette" et "8/10"? (8/10 == 8mm?)

Bon montage

huit dixieme de millimetre soit 0.8mm + le papier 240gr ça donne a peut pres 1mm.

[Yves-Marie]

Pas de grosse difficulté pour la première pièce d'artillerie (calibre?). J'ai poncé très finement un cure-dents pour obtenir le tube du canon de 0,6 mm de diamètre (à vue d'oeil) pour 18 mm de long, peint avec un marqueur noir.



Les bites d'amarage on été obtenues de la même manière avec un cure-dents (impossible d'obtenir des tubes de 1,5 mm sur 2 mm avec du 160 g ). Je pense utiliser un pique à brochette en bois pour la mâture.

le treuil arrière et quelques éléments simples :



La cheminée que je pense refaire si j'ai le courage. Je me suis un peu loupé (elle n'est pas centrée dans l'axe poupe-proue ce qui ne se voit pas sous cet angle) et j'ai pas mal bavé. Ce n'est pourtant pas la pièce la plus difficile à obtenir.

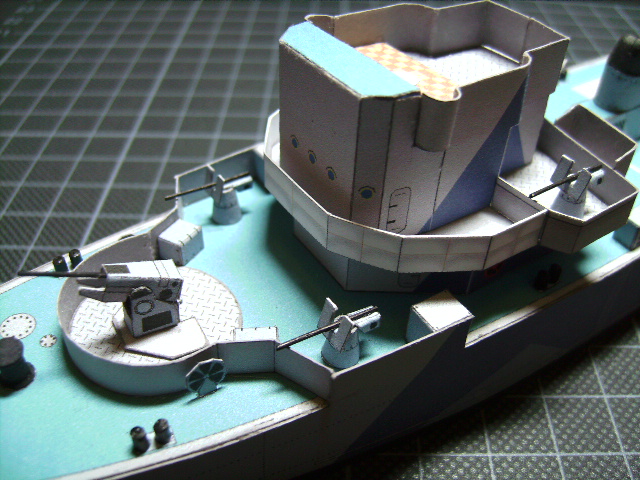

Et les pièces de DCA :

[img]

[Dragos]

Beau et propre, bon courage pour la suite

[Michel cerfvoliste]

Beau modèle et une réalisation bien belle !

Je ne vois pas les défauts que tu signales !

C'est pas la peine de le dire !

Bonne et belle suite, Michel

[Yves-Marie]

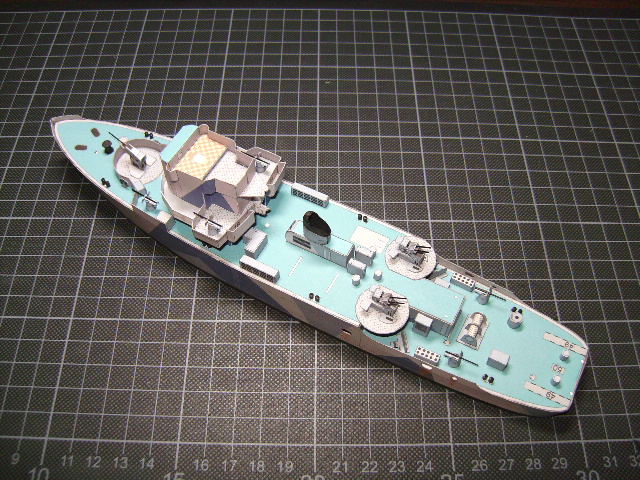

Les dernières pièces d'artillerie. Je me demande (trop tard) si les tubes ne sont pas légèrement trop longs. Mais comme la page de diagrammes n'indique rien à ce sujet j'ai opté pour la même longueur que la DCA.





Par contre j'ai changé de matériau pour la confection des canons : J'ai utilisé des allumettes au lieu des cure-dents car le bois est plus tendre et peut être fendu pour accélérer la taille. C'est beaucoup plus rapide pour un résultat identique.



je change de sujet et pour info : En observant le diagramme je m'aperçois qu'il est fait référence à une pièce 52 qui n'existe sur aucune des deux planches . Il s'agit en fait des pièces 43 et 43a (un autre treuil). Il y a également une pièce en double qui ne sert à rien, la n°33.

[Edwige]

Si tu as besoin d'un diamètre un peu plus gros, tu peux essayer le tube à encre qu'on trouve dans les stylos à bille (vides !).

[jeanma]

il a de la gueule ce bateau, tu t'en sors tres tres bien

[Flash-paper]

Salut Mr Paulus,

Beau montage

Quel papier et quelle colle utilise tu?

[Yves-Marie]

Salut Mr Paulus,

Beau montage

Quel papier et quelle colle utilise tu?

Merci Flash

J'ai utilisé du 240g pour la coque. Le pont et les membrures ont été assemblés avec du 240g contrecollé avec de la cartonnette en 8/10 (0.8mm) pour obtenir approximativement 1mm d'épaisseur.

Le reste de la structure et des éléments est imprimé sur du 160g. Je pense qu'à cette échelle, un grammage inférieur eut été préférable (120g ou moins) notamment pour les plus petites pièces dont la finesse des pliures détermine le rendu.

Pour info, j'ai une imprimante jet d'encre Canon pixma ip3000 qui fonctionne très bien à haute résolution (1200 dpi dans le cas présent) mais le papier jet d'encre à l'inconvénient de boire un peu. je m'en suis aperçu en colorant les bordures des pièces au feutre. Je pense utiliser une mine grasse la prochaine fois.

Sinon j'emploie de la colle blanche (genre colle de menuisier) achetée chez un décorateur (marque ST acétate de polyvinyle en émulsion).

Si tu as besoin d'un diamètre un peu plus gros, tu peux essayer le tube à encre qu'on trouve dans les stylos à bille (vides !).

Bien vu Very Happy

il a de la gueule ce bateau, tu t'en sors tres tres bien Smile

Merci Jeanma, grâce à toi Cool

[Flash-paper]

Salut Mr Paulus,

Beau montage

Quel papier et quelle colle utilise tu?

Merci Flash

J'ai utilisé du 240g pour la coque. Le pont et les membrures ont été assemblés avec du 240g contrecollé avec de la cartonnette en 8/10 (0.8mm) pour obtenir approximativement 1mm d'épaisseur.

Le reste de la structure et des éléments est imprimé sur du 160g. Je pense qu'à cette échelle, un grammage inférieur eut été préférable (120g ou moins) notamment pour les plus petites pièces dont la finesse des pliures détermine le rendu.

Pour info, j'ai une imprimante jet d'encre Canon pixma ip3000 qui fonctionne très bien à haute résolution (1200 dpi dans le cas présent) mais le papier jet d'encre à l'inconvénient de boire un peu. je m'en suis aperçu en colorant les bordures des pièces au feutre. Je pense utiliser une mine grasse la prochaine fois.

Sinon j'emploie de la colle blanche (genre colle de menuisier) achetée chez un décorateur (marque ST acétate de polyvinyle en émulsion)

Ok c'est noté

Merci de ta réponse

A+ Flash-paper

[Jan Kytop]

Bonjour Dunois (je suis né à Châteaudun)!
Bravo ,beau montage trés propre et maquette sympa.
Bonne continuation.
