Portraits de famille.

[cafecomics]

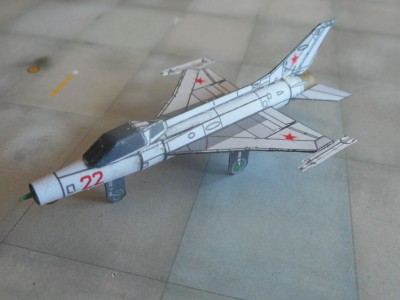

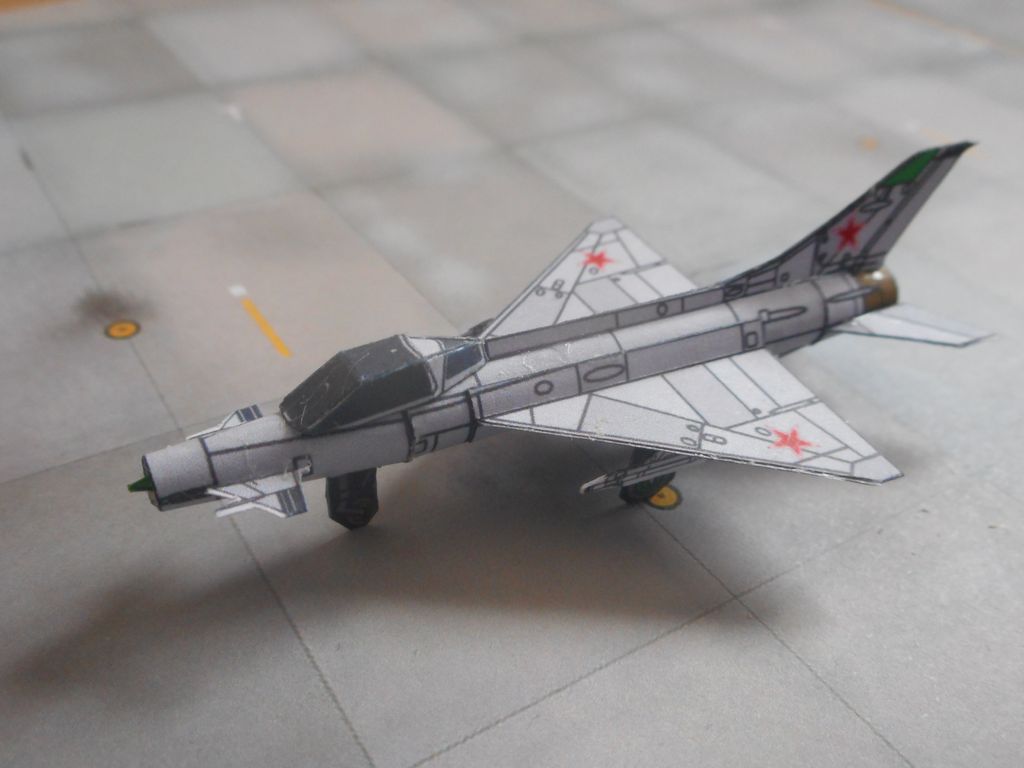

Le deuxième prototype du MiG-21F, le Ye-6/2, a été modifié avec une voilure en double delta pour tester l'emport des missiles K-13 à l'extrémité des ailes. Le gain de performances n'était pas flagrant comparé à l'emport sous les pylones implantés à mi-voilure et la configuration n'a pas été retenu pour le MiG-21F-13 de série.

S'agissant d'une modification d'un prototype du MiG-21F (Fishbed-B), il est équipé de deux canons sous le fuselage. Le MiG-21F-13 (Fishbed-C) supprime le canon de gauche. Le J-7I, deuxième version du MiG-21 made in China, le rétablit suite aux soucis dans le développement leur copie du K-13A/R-3S.

[cafecomics]

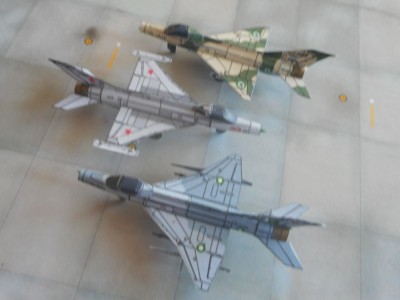

Désolé pour la 2nde photo avec le F-7PG qui est un peu floue.

avec un MiG-21F-13/Avia S-106

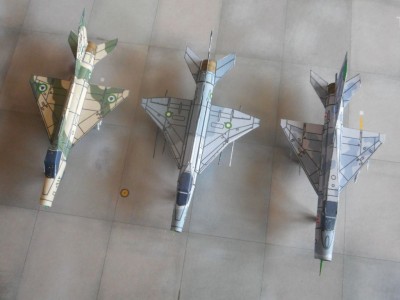

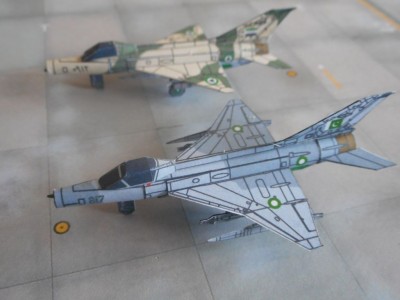

Avec le MiG-21F-13 et son lointain descendant le F-7PG

[cafecomics]

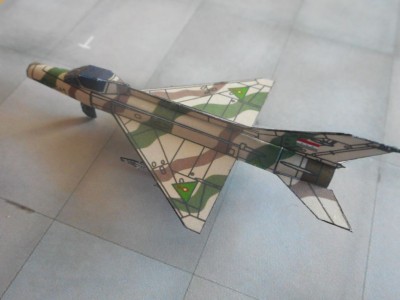

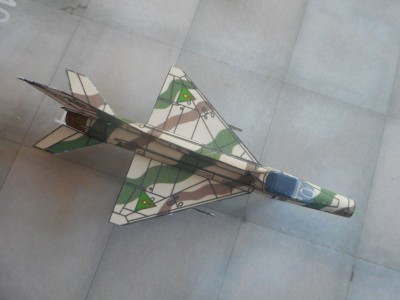

Le montage d'hier était un F-7B irakien qui a en fait tout du F-7M.

[cafecomics]

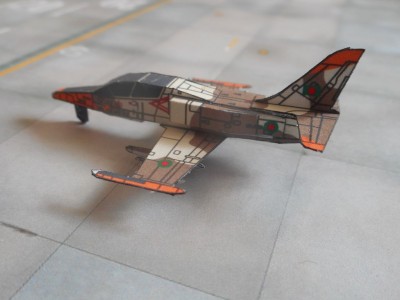

Celui d'aujourd'hui est un L-39ZA bangladais. Il s'agit de la version armée de l'avion d'entrainement tchécoslovaque qui est équipée d"un canon en conteneur sous le fuselage ainsi que de 4 points d'emports pour réservoir largables, bombes, roquettes et apparemment missiles air-air (R-60 ou Atoll). Celui-ci emporte 2 réservoirs largables et 2 paniers de roquettes (UB-16-57, un standard de l'armement soviétique). Le squadron 25 bangladais a un équipement assez divers : L-29ZA, Yak-130 mais aussi les quelques F-7MB et FT-7MB toujours en service.

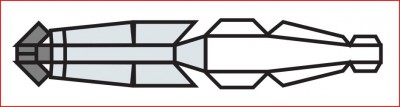

Le pod canon que j'ai conçu n'est pas simple à monter à cette échelle.

[T-345]

can you send us a file please
pouvez-vous nous donner un fichier s'il vous plaît
क्या आप हमें फ़ाइल दे सकते हैं
ファイルをお願いします

[Michel cerfvoliste]

Bonsoir "T-345", tu trouveras les fichiers des modèles de Cafecomics à télécharger ici :

http://www.maquettes-papier.net/forumen ... 7c#p138340

Et comme tu es nouveau, tu peux te présenter à la rubrique : "A qui parlons nous".

Alors à bientôt, amicalement, Michel

[T-345]

Do you happen to have a link to the F-7PG files specifically?

[Michel cerfvoliste]

Il s'agit de cet appareil ?
https://www.pac.org.pk/f-7pg

Bonne recherche et bonne journée, Michel

[T-345]

I mean where the paper model files are for the F-7 not the data on it.

[cafecomics]

Soon. The fin still needs some minor tweaks to its base so that it fits the fuselage better. The Pakistani file will have 2 F-7P and 2 F-7PG.

edit: they're posted here.

[cafecomics]

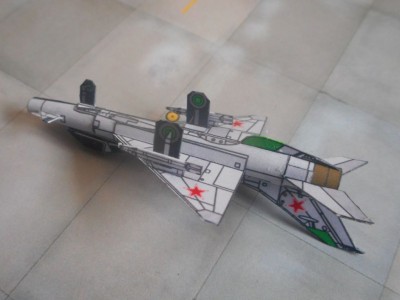

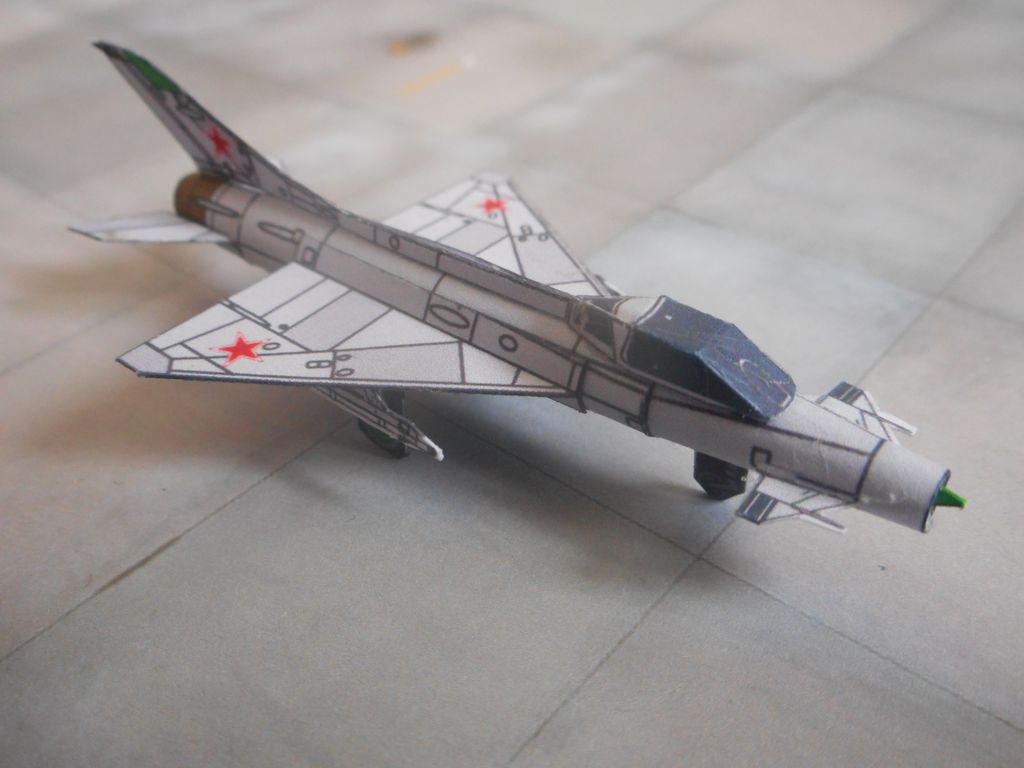

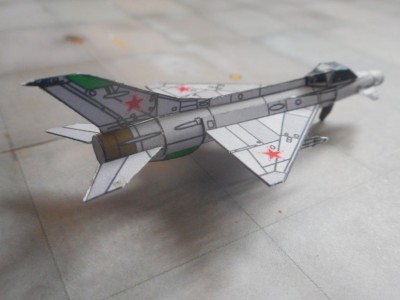

J'ai refait les dérives des Ye-6/Ye-6T/MiG-21F hier et j'ai refait la même bêtise que la première fois : l'angle de la partie arrière est trop fermé et produit un jour entre le fuselage et la dérive. Je dois donc les refaire. J'ai quand même monté le Ye-6T/3 à plans canards. Il n'est pas pire que les 8 premiers MiG-21/J-7 montés dans cette série.

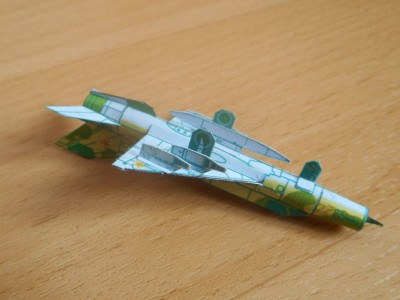

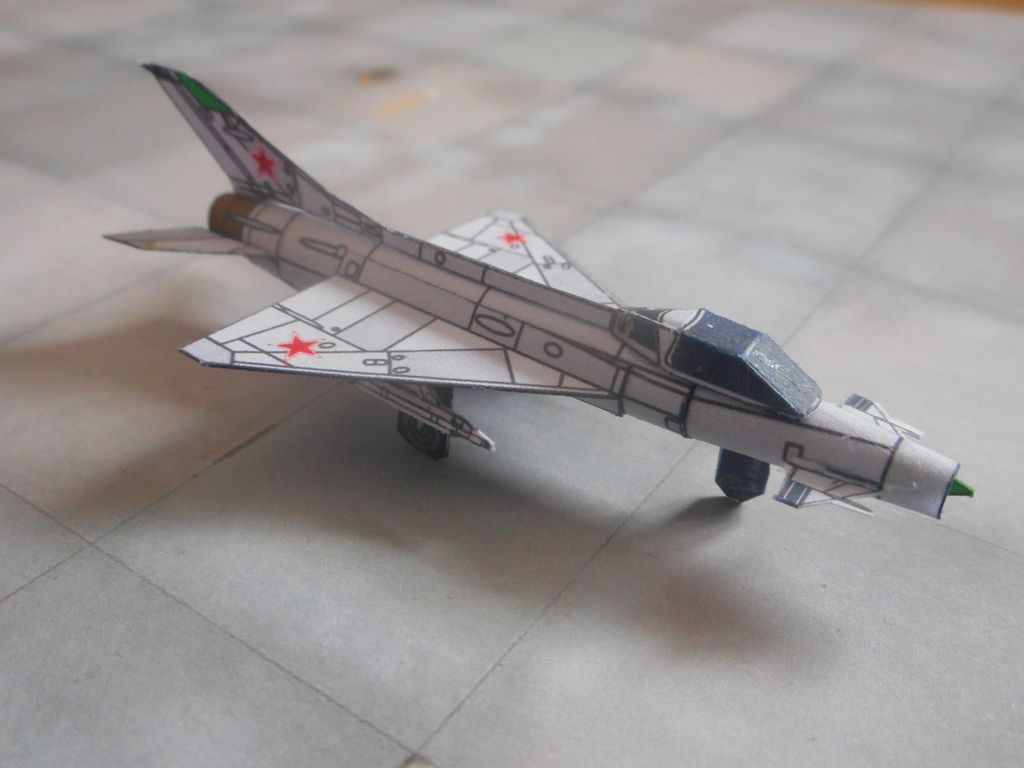

Cet avion (et les deux autres Ye-6T) a commencé sa vie en tant que MiG-21F de série (= Ye-6). Il est devenu Ye-6T quand les soviétiques ont voulu tester le missile K-13 (basé sur l'AIM-9B Sidewinder) sur autre chose que le MiG-19. Les Ye-6T ont débouché sur le MiG-21F-13. Le 3ème prototype a servi à tester les systèmes, notamment le pilote automatique puis il a été affecté à d'autres programmes. Modifié avec des plan canards mobile sur le nez et avec un canon en moins (remplacé par un réservoir de carburant) il est devenu un banc d'essais pour les Ye-8 et le Ye-152P.

[cafecomics]

Fin.

[cafecomics]

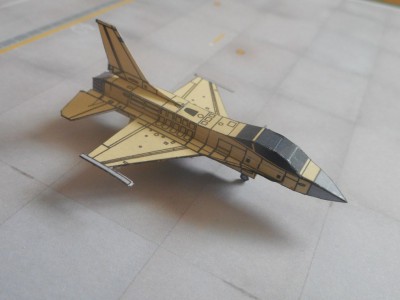

Le F-16C de Steven75 a maintenant un train d'atterrissage (ajouté quelques jours avant mon séjour à l'hosto).
