Bonjour les aéronautes
Le prochain projet reprend son envol
Avec le Ju 88 de Geli, nous retournons aux racines de mon travail dans les années 1970

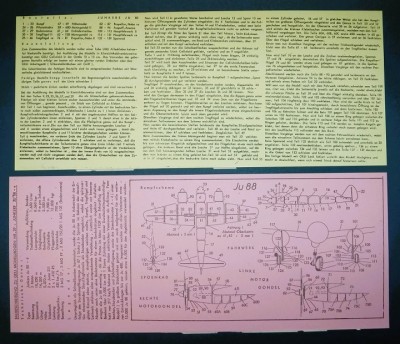

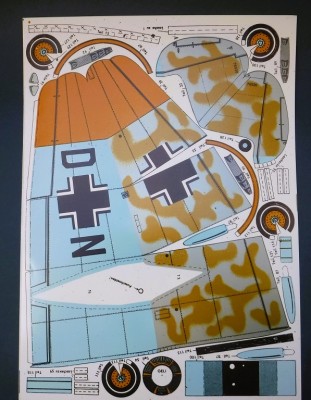

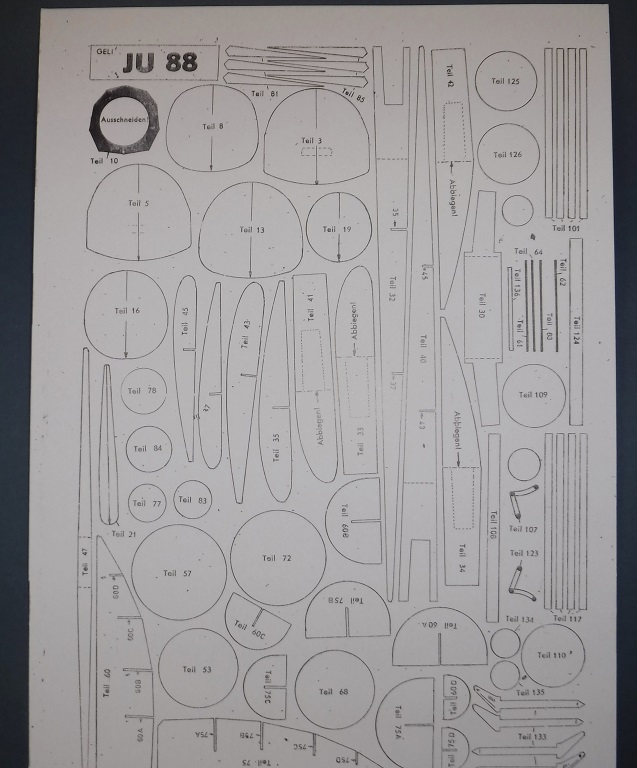

Environ 120 pièces sont réparties sur trois feuilles et demie typiques de GELI... les instructions de construction écrites sont complétées par des croquis de construction.
Il y a environ 70 cadres et pièces de châssis sur le carton de 0,75 mm.
Nous attendons avec impatience une mission de travail passionnante avec une grande impatience
Kurt
Junkers Ju 88 - GELI Nr. 29 - 1:33
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Bonjour à tous
Nous commençons
Nous commençons
- Fichiers joints
-

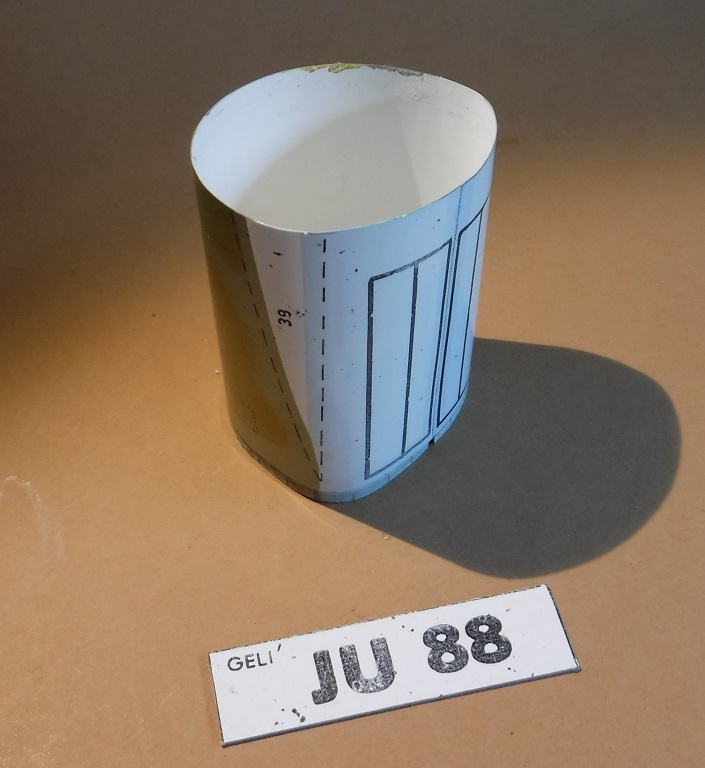

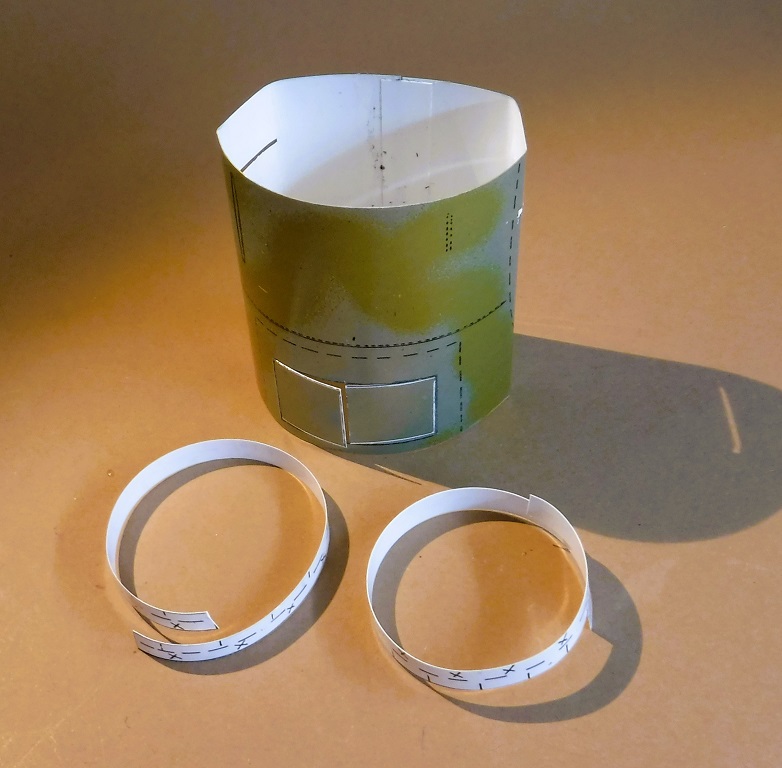

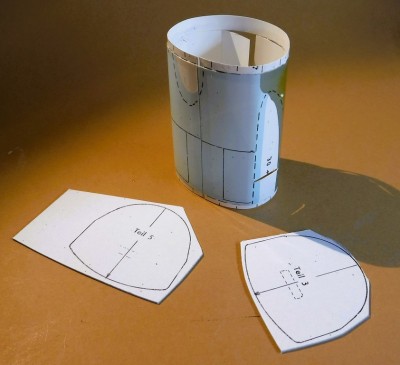

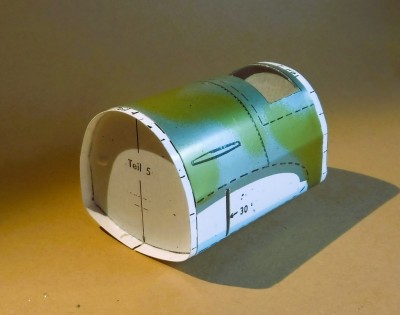

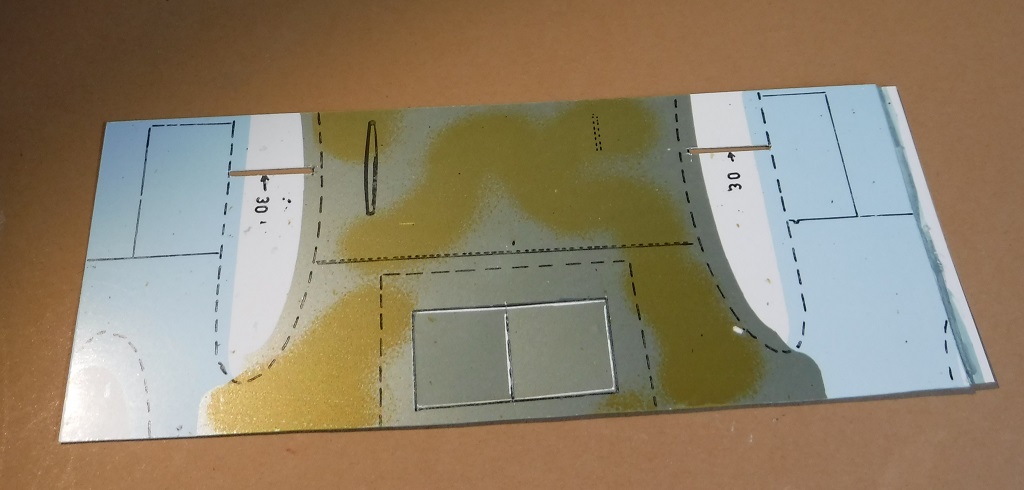

- Partie 1 du fuselage...
-

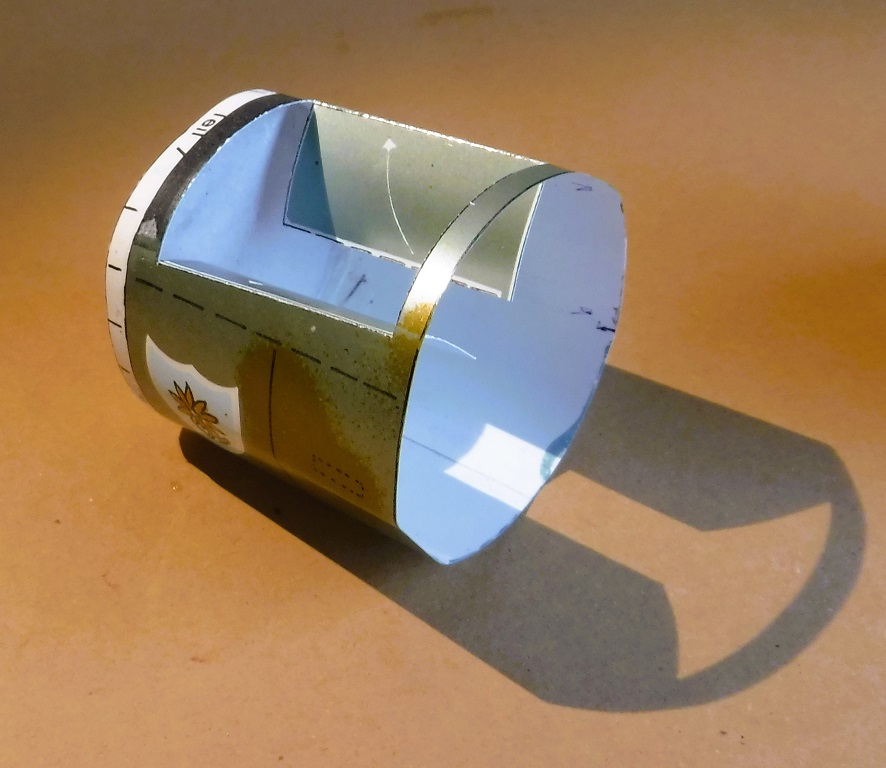

- ... former un cylindre, languettes de connexion de la partie du fuselage...
-
- ... coller, insérer les cadres 3 et 5 ...
-
- ... dans le cylindre.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Et plus loin ......
- Fichiers joints
-

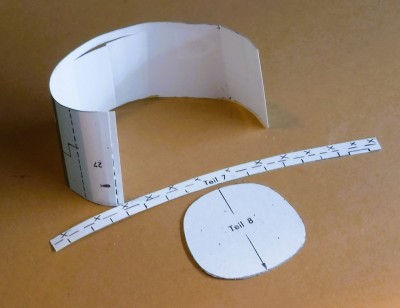

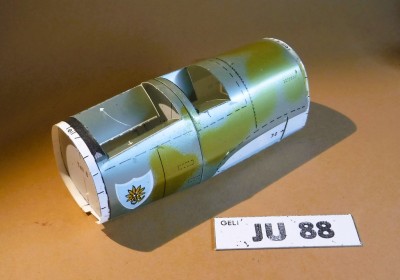

- Partie du fuselage 6 ...
-
- ... Découpez l'ouverture du cockpit et insérez le cadre 8 ...
-
- ...puis connectez les deux parties du fuselage
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Et continuez avec plaisir ..........
- Fichiers joints
-

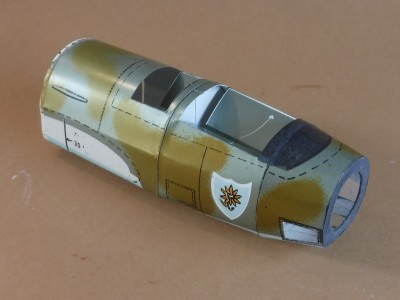

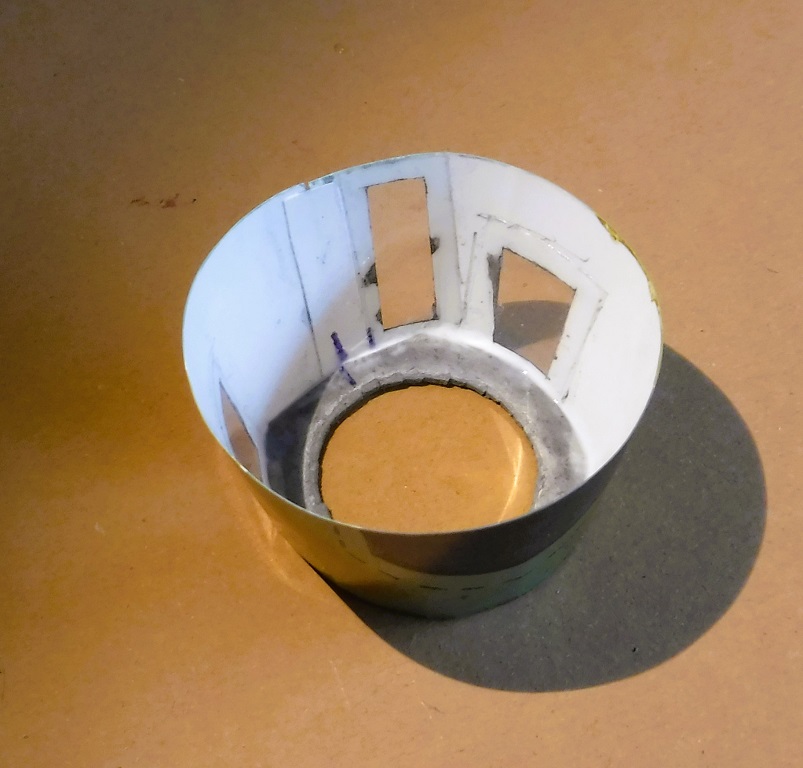

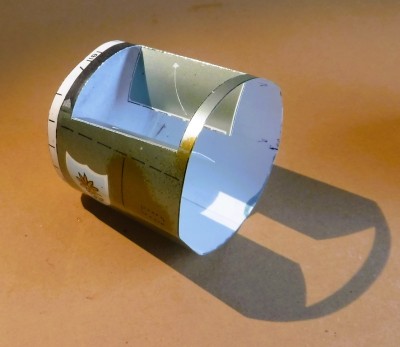

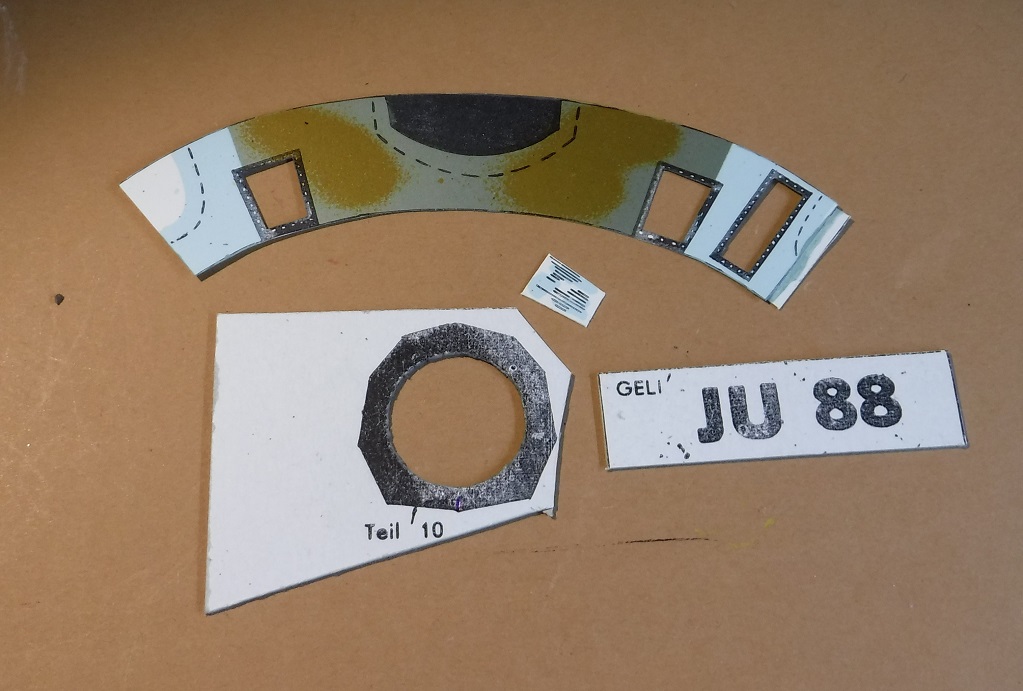

- Dans la partie 9 du fuselage, les ouvertures des fenêtres doivent être collées derrière avec du papier d'aluminium...
-
- ... le cadre est collé sans languette...
-
- ... et le cylindre est monté à l'avant du fuselage.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Bonjour ....
- Fichiers joints
-

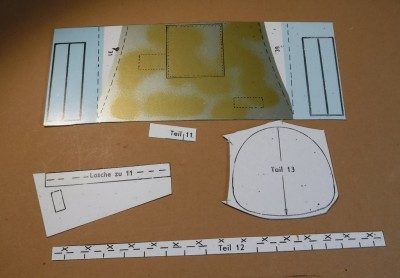

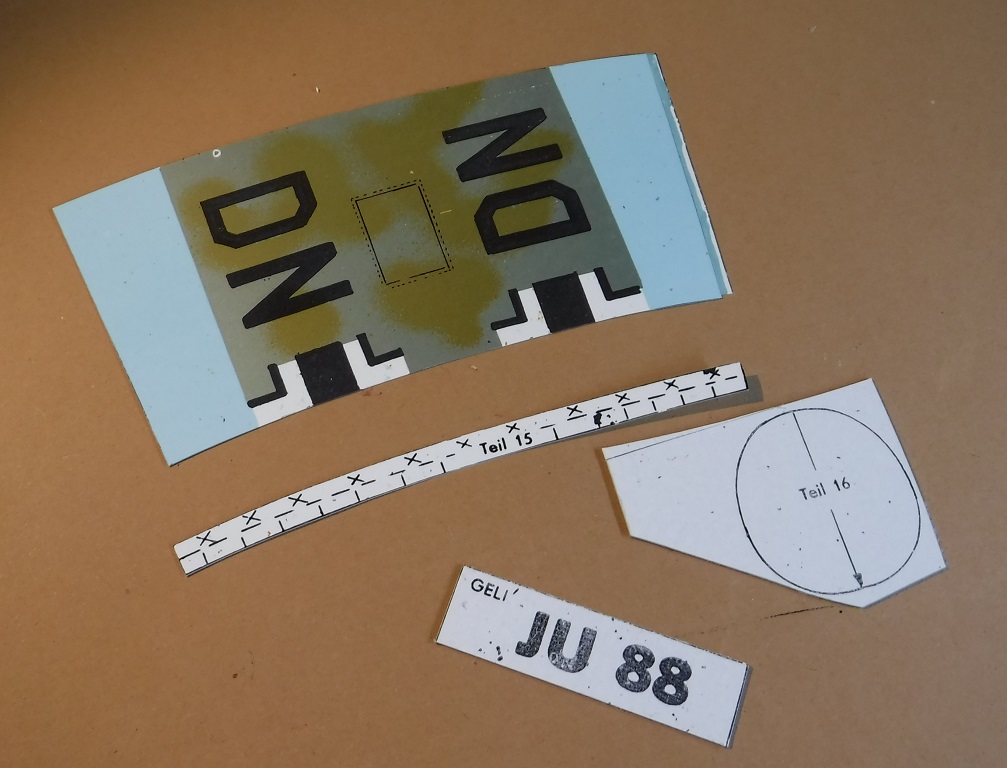

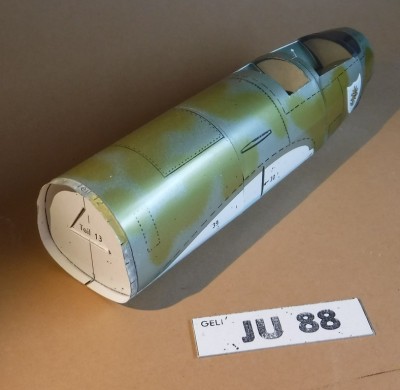

- Pièces 11/12/13...
-
- ... installer la languette et le cadre à l'arrière...
-
- Coque allongée...
-
- ... pièces 14 / 15 / 16 ...
-
- ...assemblé et connecté au fuselage.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Et plus loin ...........
- Fichiers joints
-

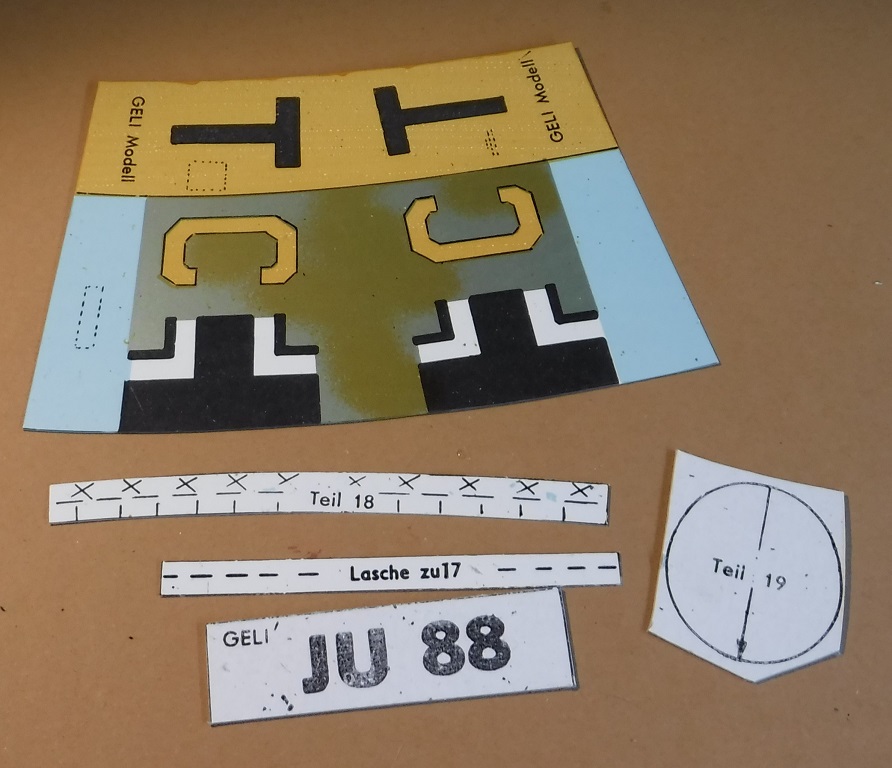

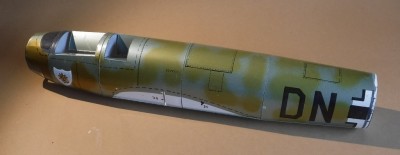

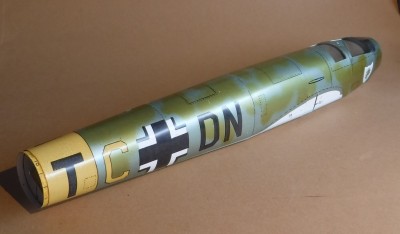

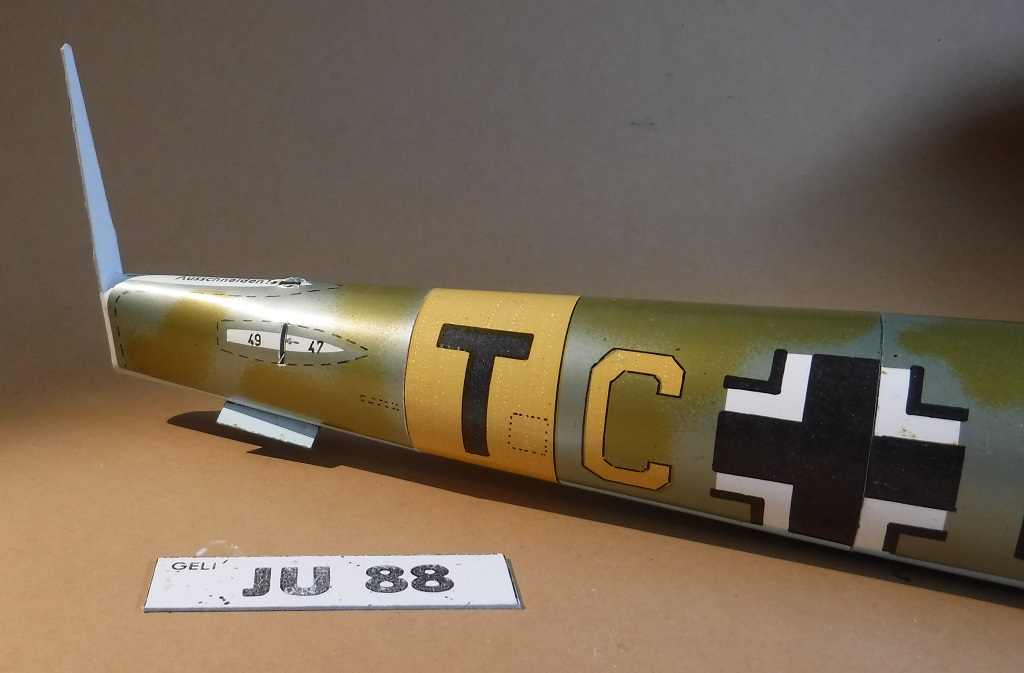

- La couleur entre en jeu avec la partie 16 du fuselage...
-
- ... et le fuselage atteint déjà une longueur de 35 cm.
-

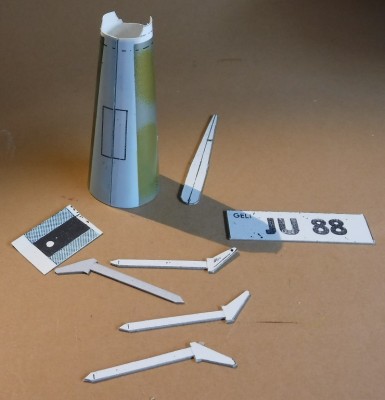

- Pièce 20 avec cadre pour le gouvernail...
-
- ... et train d'atterrissage pour la roue de queue...
-
- ...qui est déjà en cours d'ajustement, mais pas encore collé !
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Bonjour ......
- Fichiers joints
-

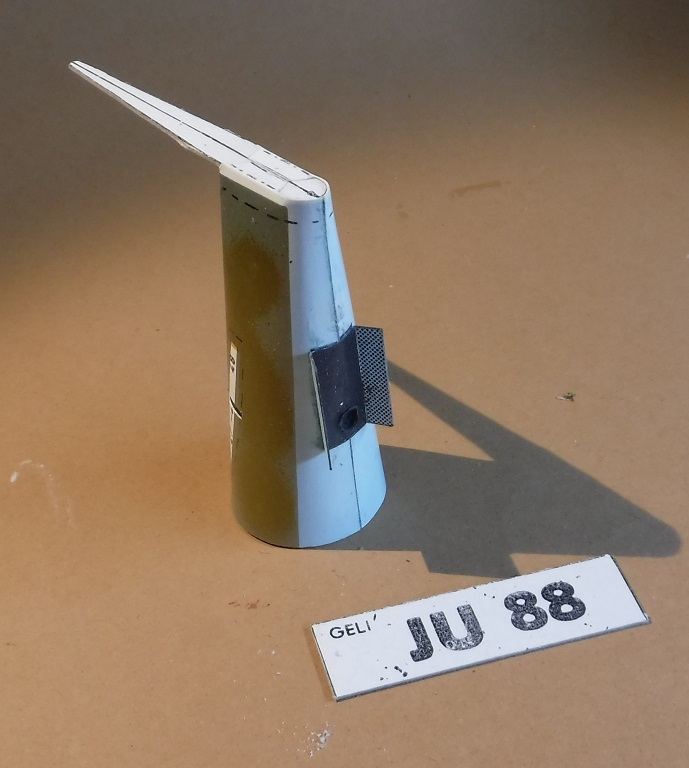

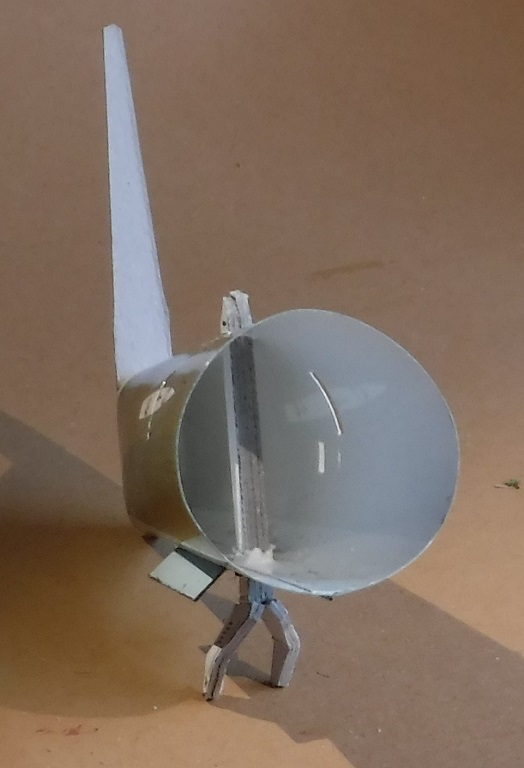

- Laissez maintenant sécher complètement la pièce 20...
-
- ... et fixez-la à l'arrière du fuselage.
-
- S'ensuit une section passionnante...
-

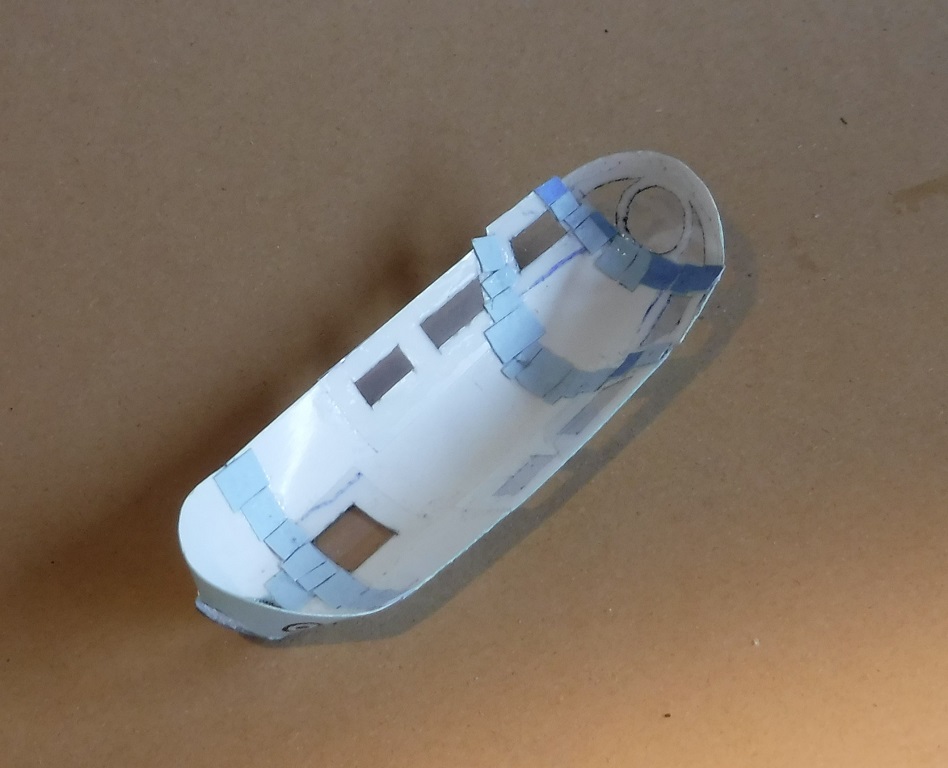

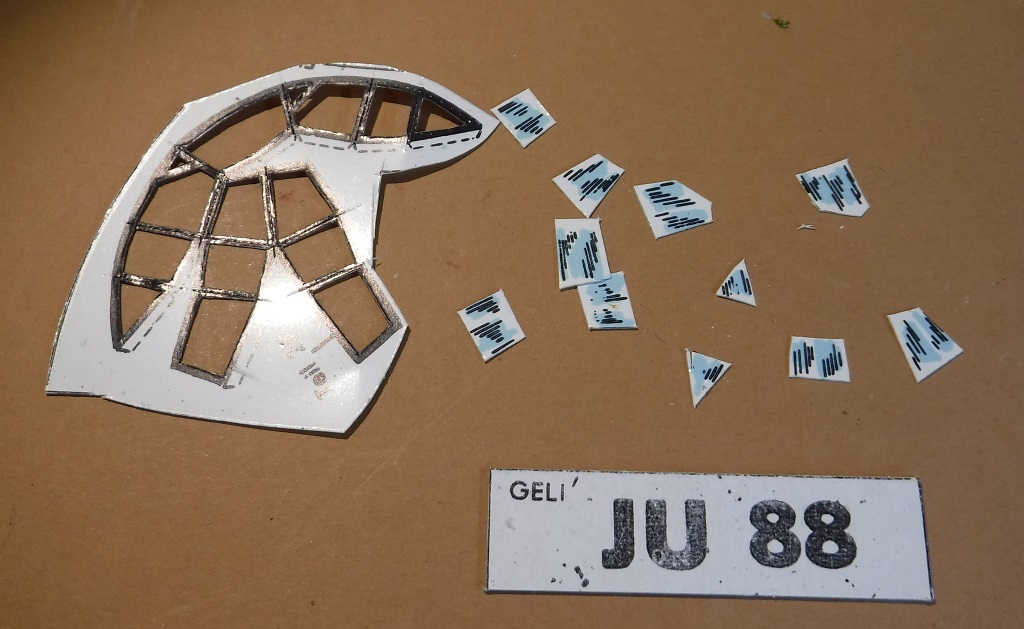

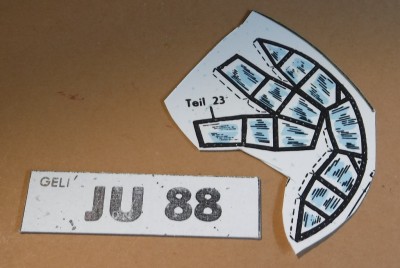

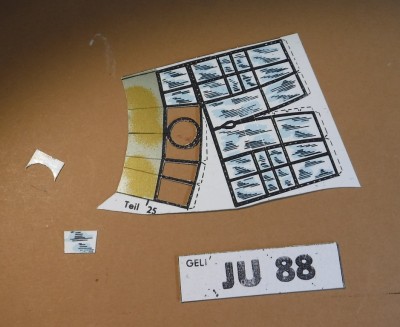

- ... découpez d'abord les vitres...
-

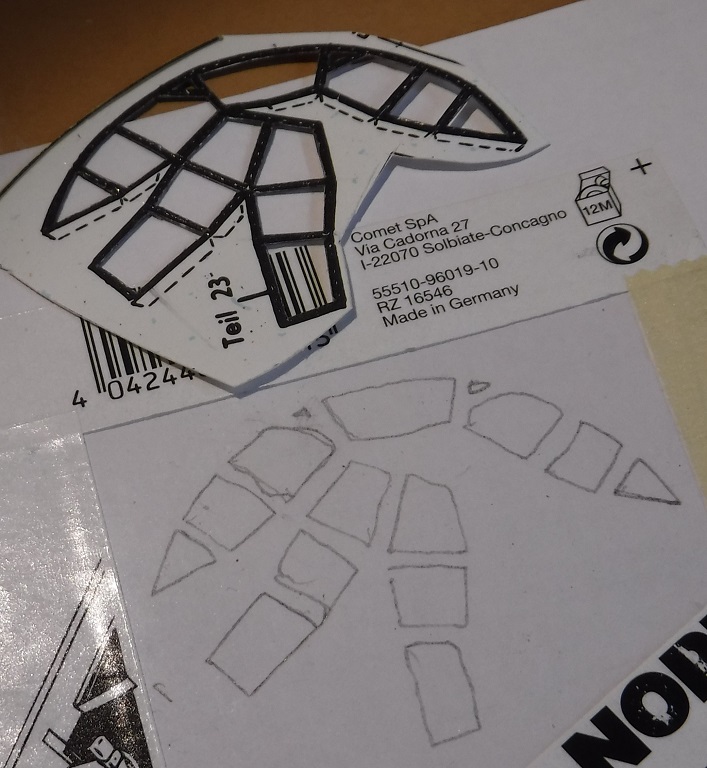

- ...transférez les ouvertures des fenêtres sur du papier et fixez dessus un film de verre.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
et plus loin ....
- Fichiers joints
-

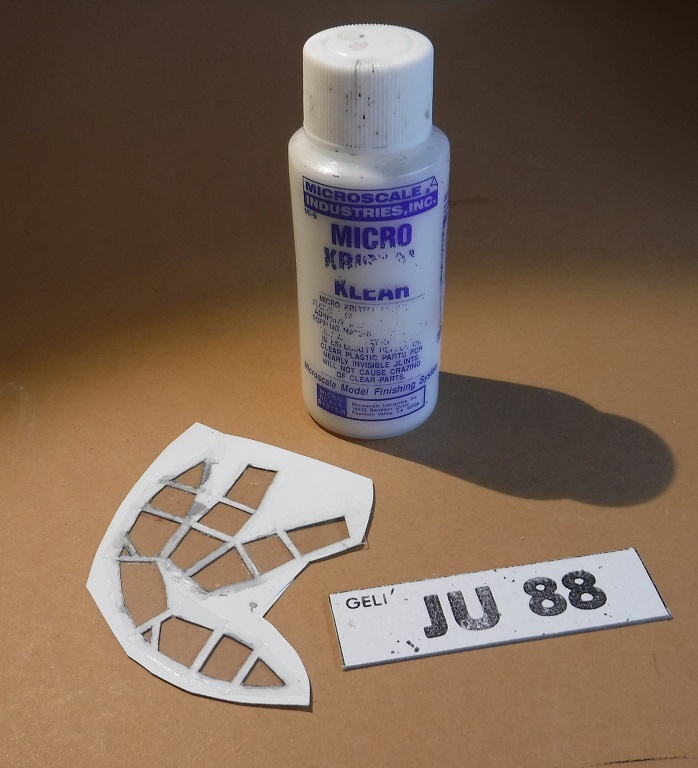

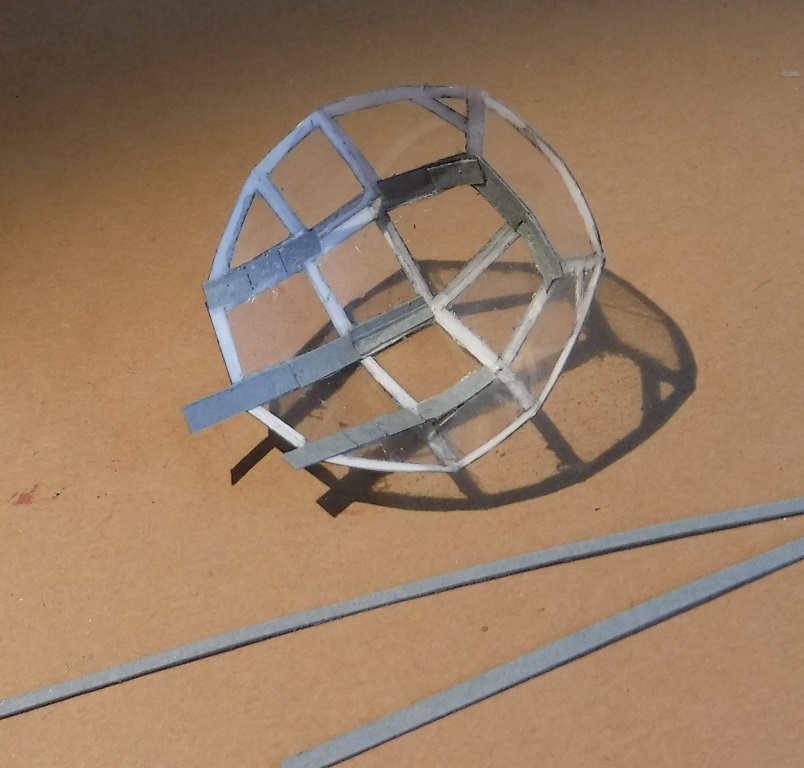

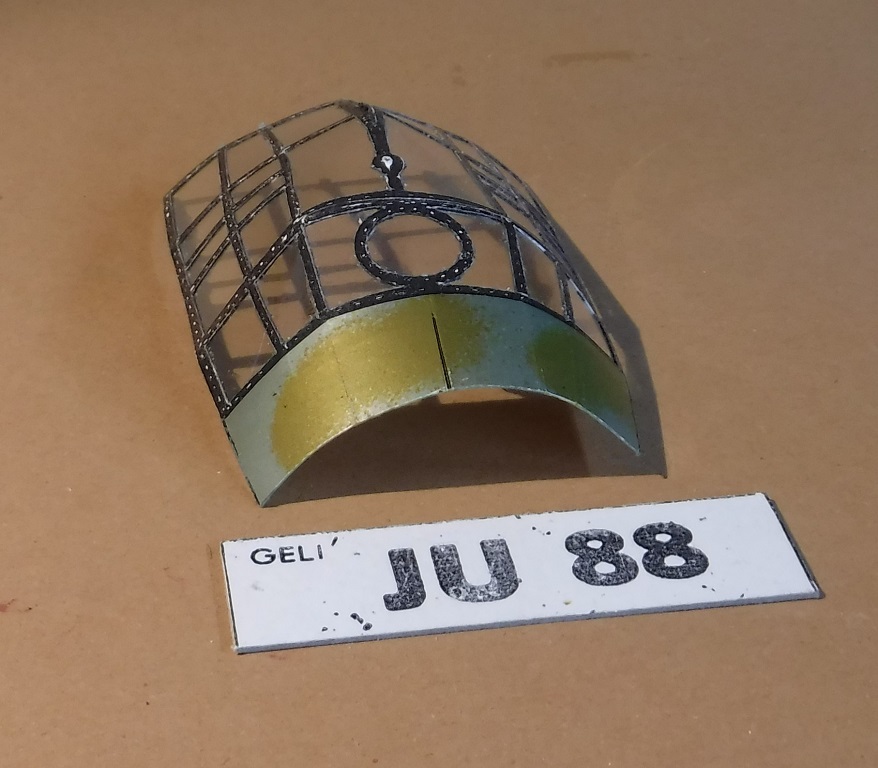

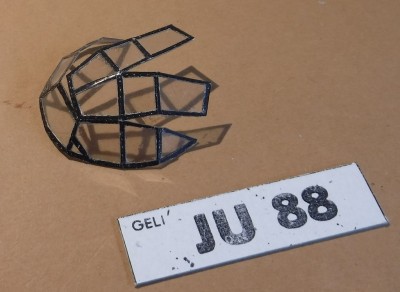

- Découpez les tranches et collez-les individuellement avec Micro Kristal Klear...
-
- ... pliez au niveau des bords pré-percés...
-
- ... coller et recouvrir l'intérieur de rayures grises...
-
- ... la chaire finie est un peu trop grande...
-
- ... c'est pourquoi j'ai coupé quelque chose tout autour jusqu'à ce qu'il rentre un peu.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Et plus loin ......
- Fichiers joints
-

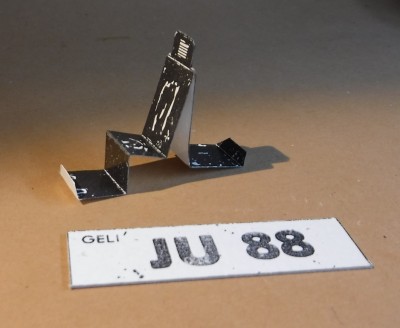

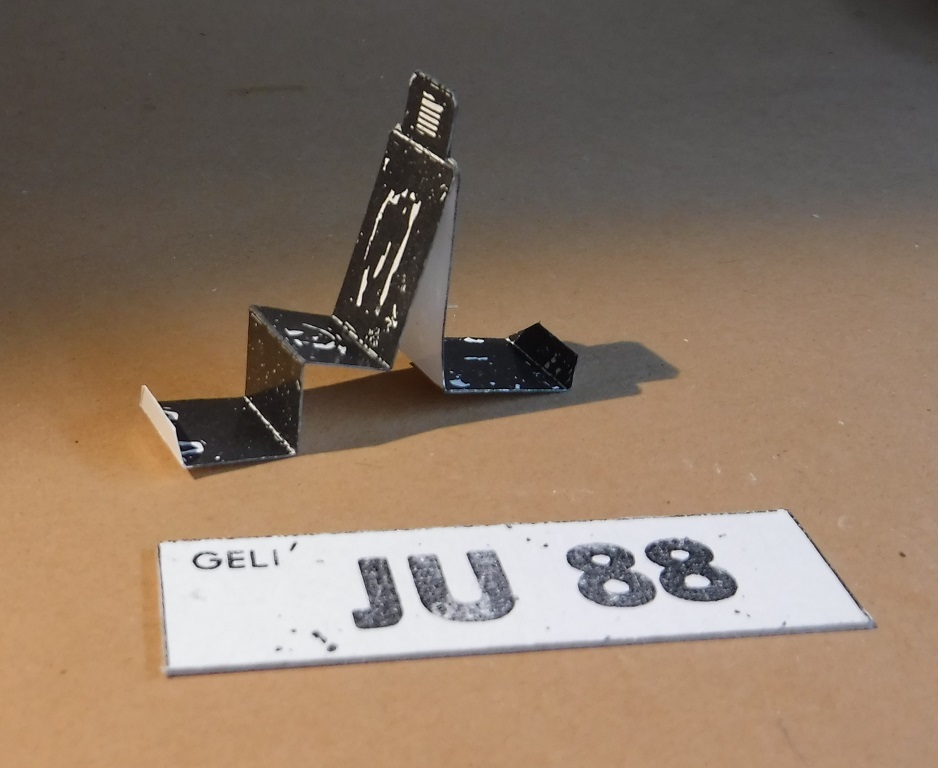

- Une seule pièce pour le cockpit du Spartan...
-
- ...préparée...
-
- ... installé ...
-

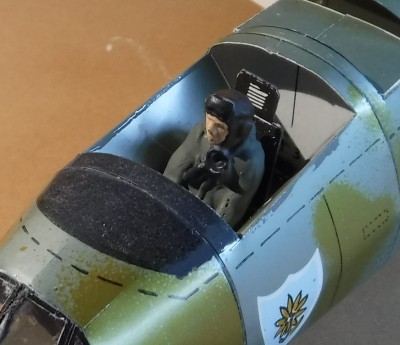

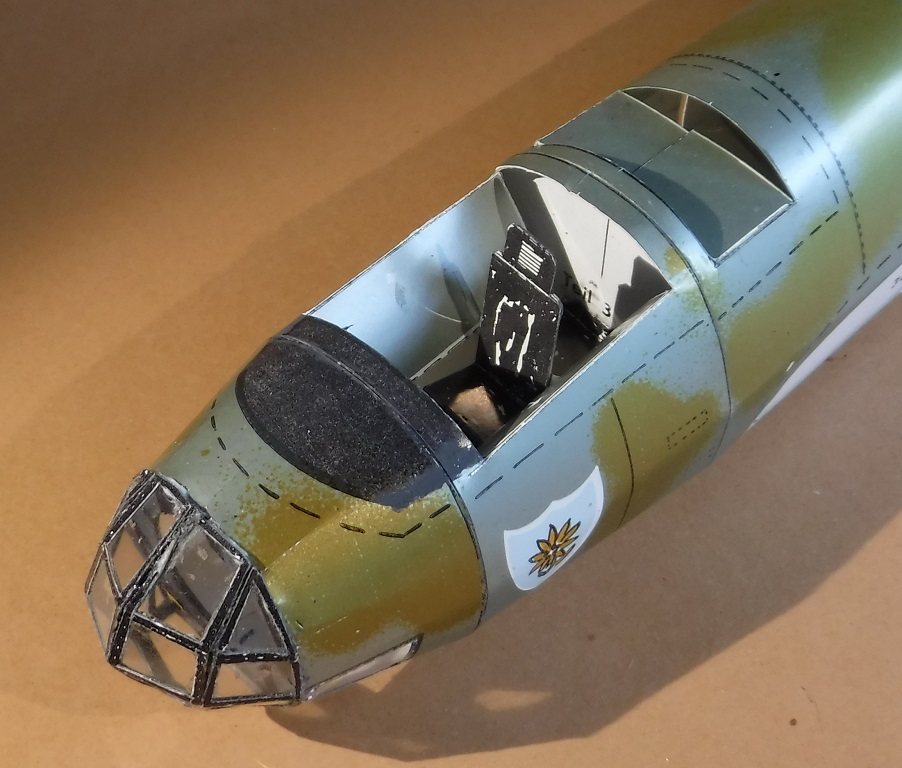

- ... et équipé de pilote.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Bonjour .......
- Fichiers joints
-

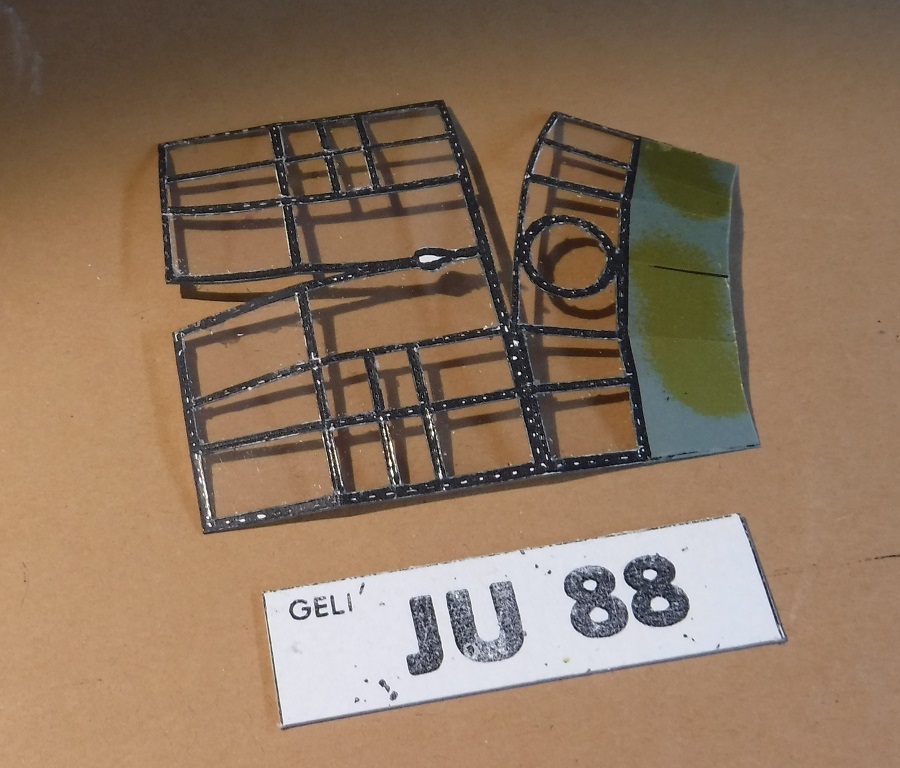

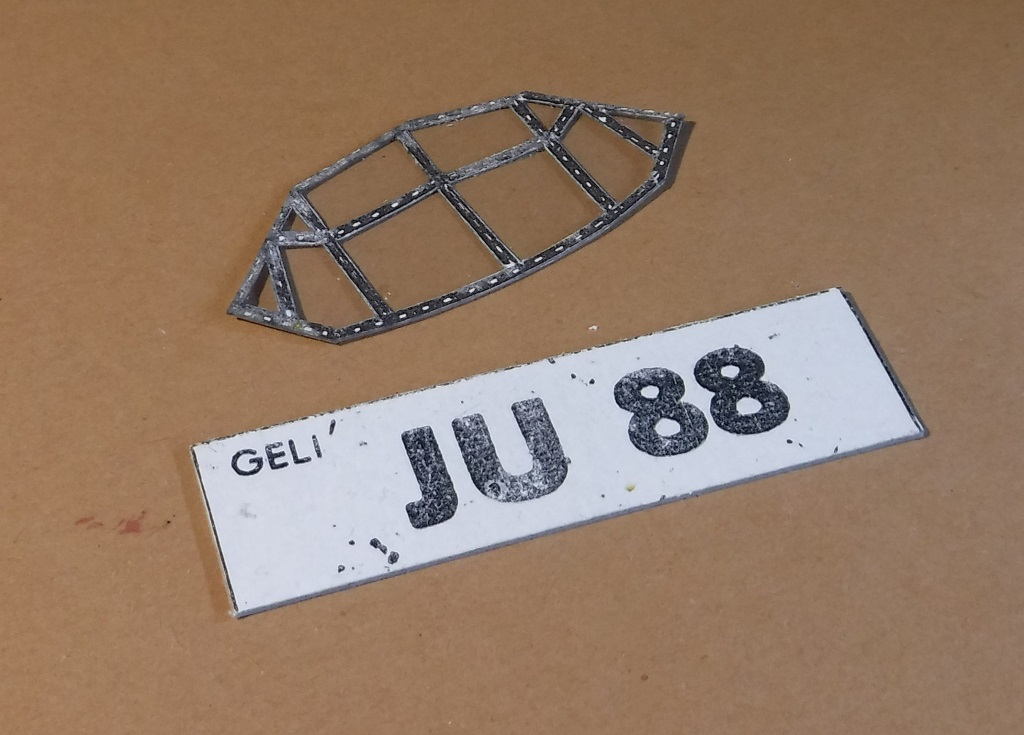

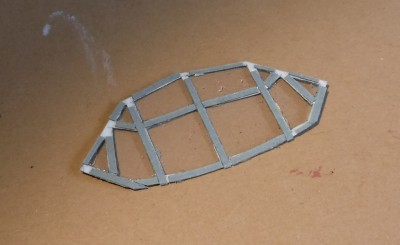

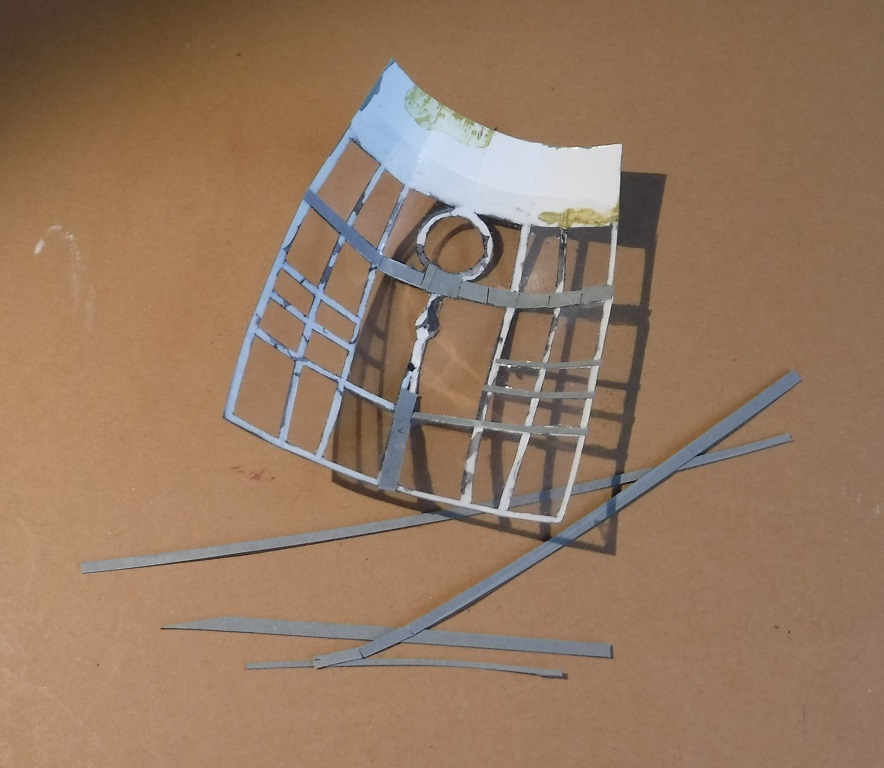

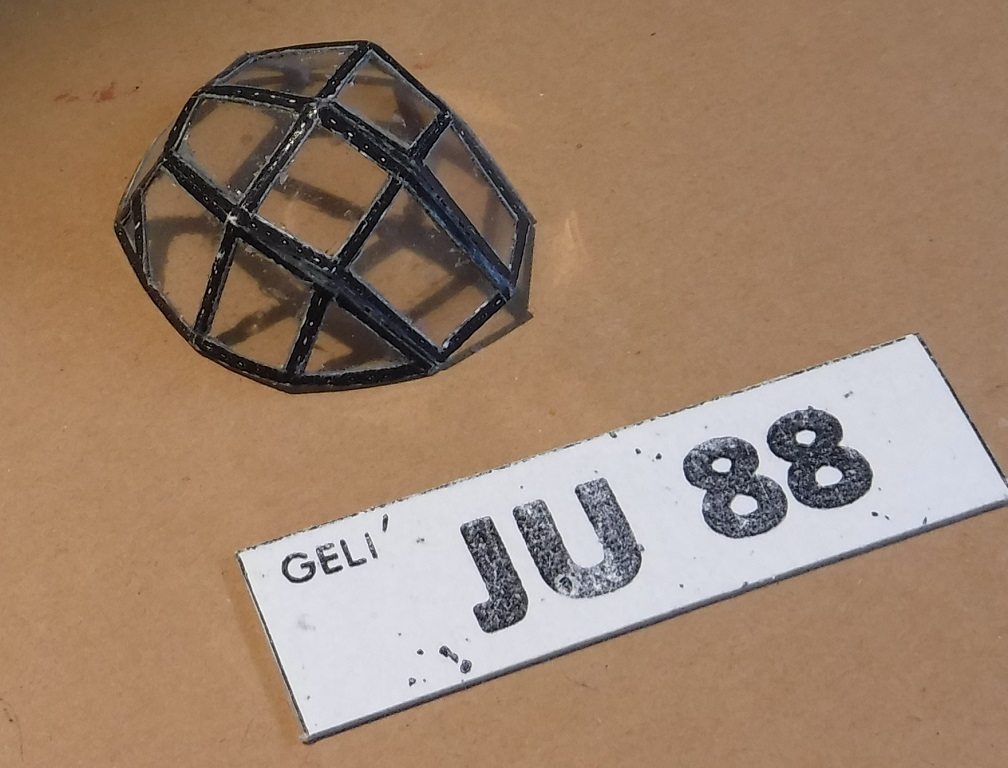

- Passons maintenant à la chaire supérieure...
-
- ... collée derrière avec du papier d'aluminium...
-
- ... et reliez-les à l'aide de bandes de carton et recouvrez le cadre...
-
- e... formez toute la chaire pendant la nuit...
-
- ...pour qu'il devienne joli et rond.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Et plus loin ...
- Fichiers joints
-

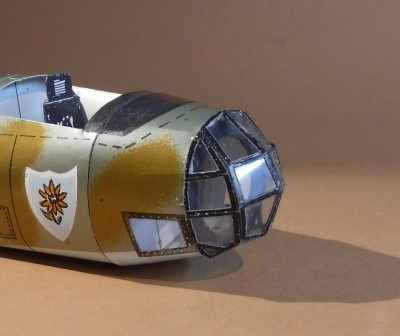

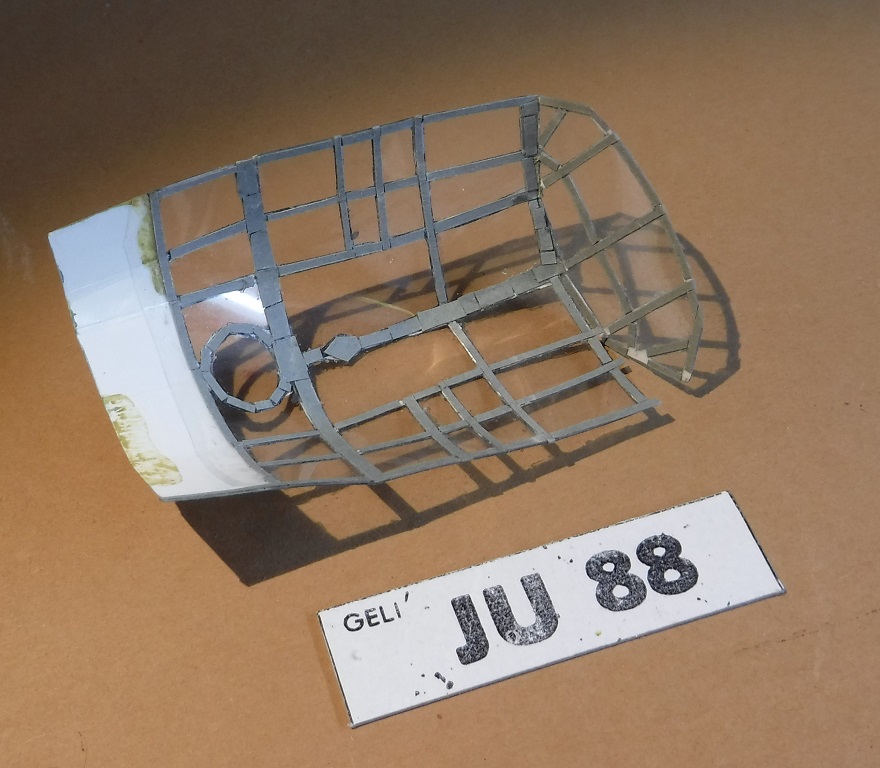

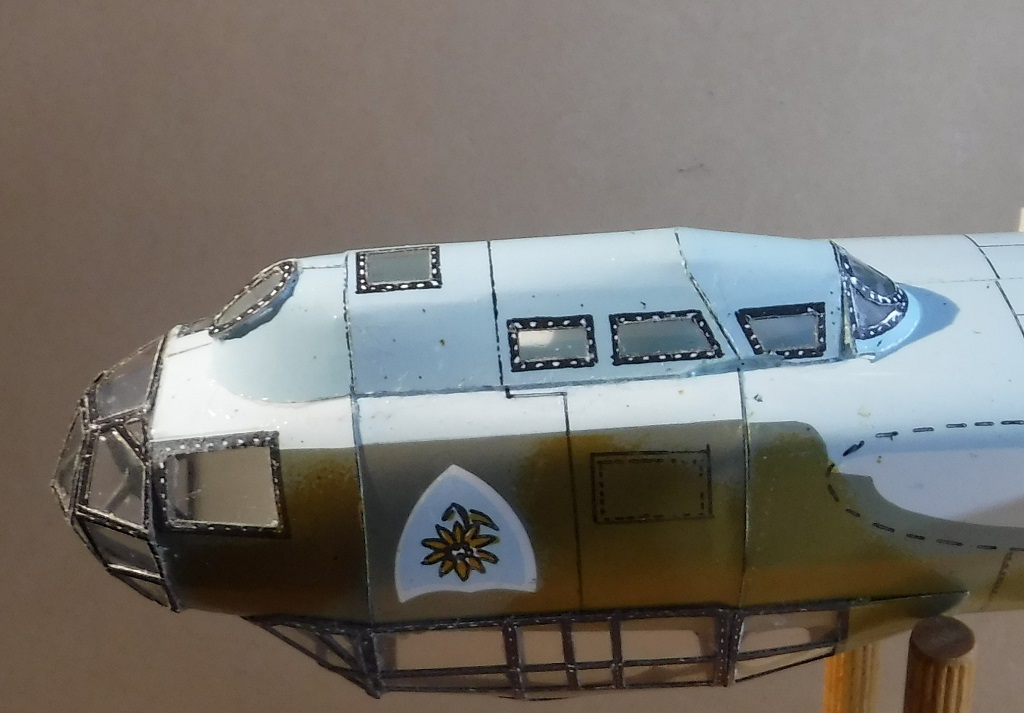

- Le pare-brise est vitré...
-
- ... le cadre est doublé à l'intérieur...
-
- ... reliez les deux parties ...
-

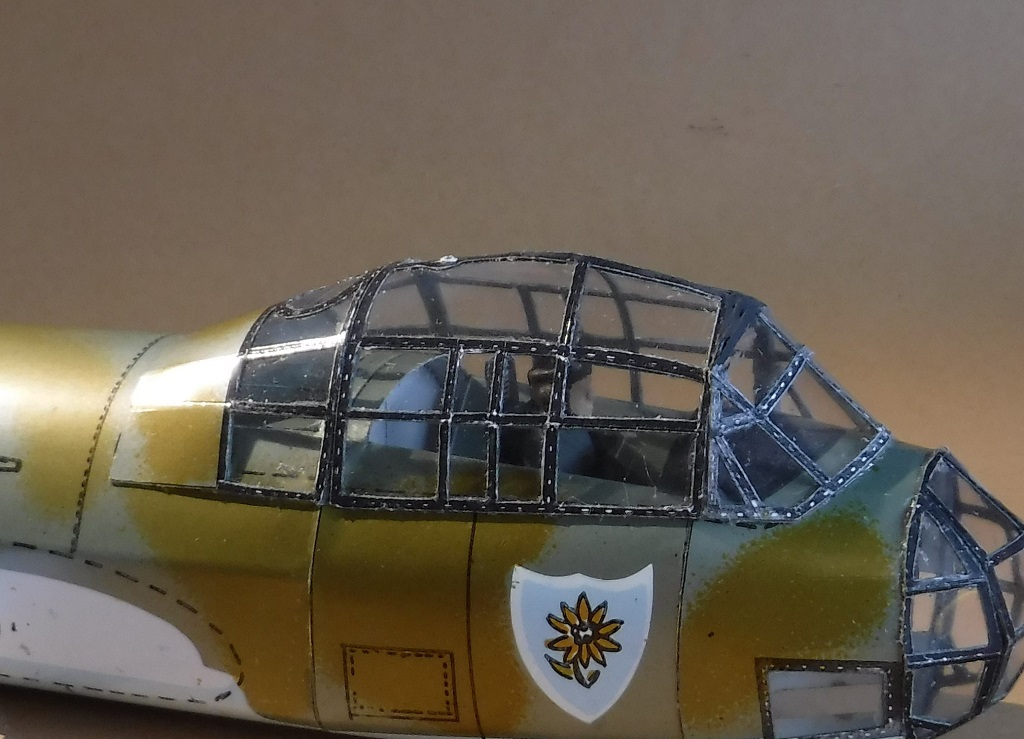

- ... et collez la chaire dessus, elle s'ajuste assez bien.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
et plus loin ......
- Fichiers joints
-

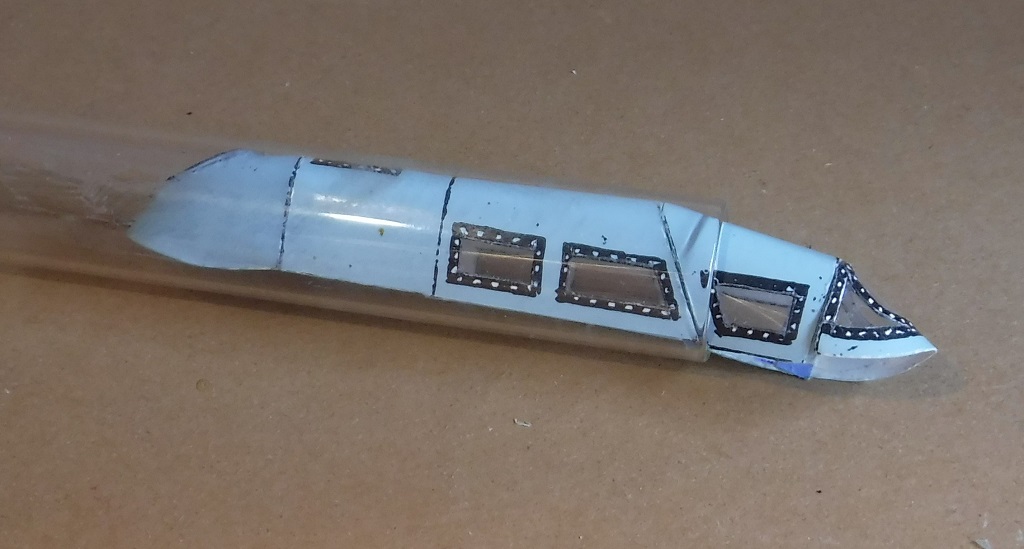

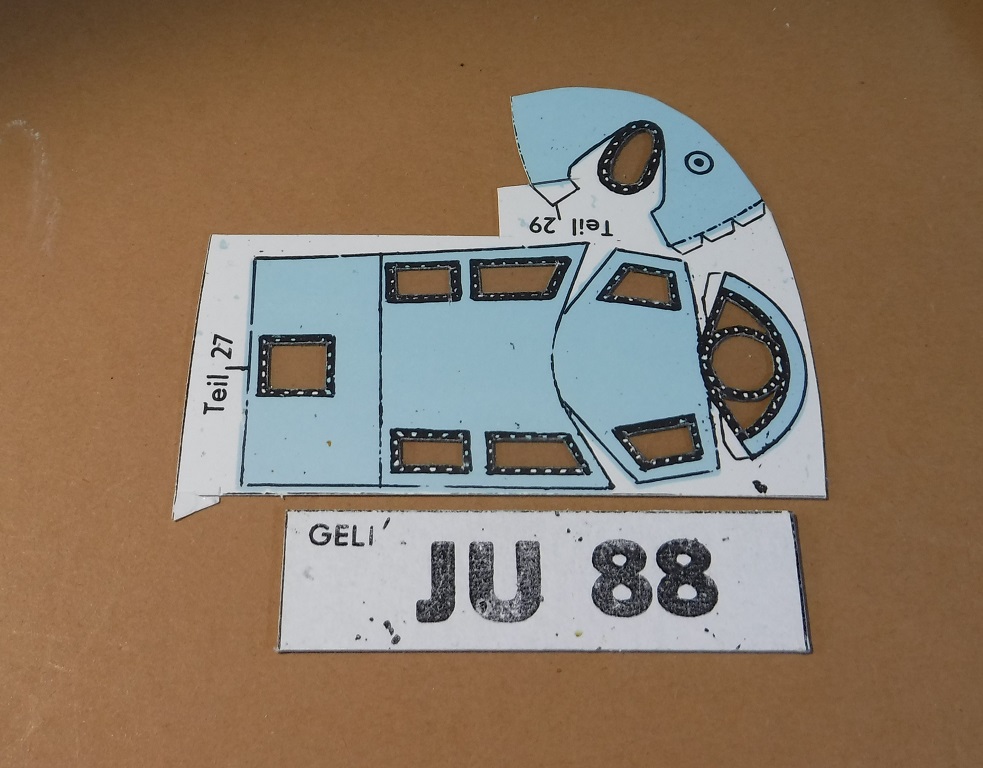

- Le moule de base est vitré...
-
- .. collé à l'intérieur...
-
- ...et façonnez-le dans le tube de verre...
-
- ...puis collez-le sous le fuselage.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
et plus loin ...
- Fichiers joints
-

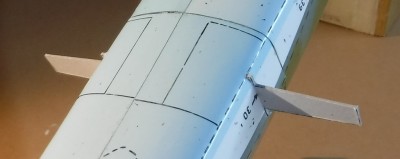

- Poussez le cadre 30 à travers le fuselage et collez-le...
-
- ... découpez la première aile...
-
- ... bien avant d'arrondir ...
-

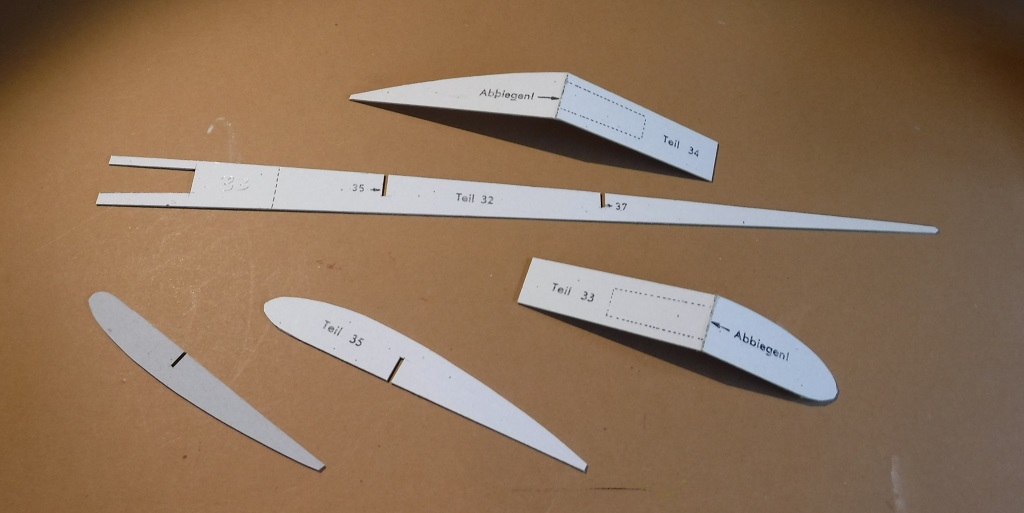

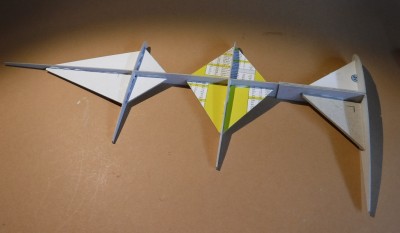

- ... préparer les cadres d'ailes ...
-

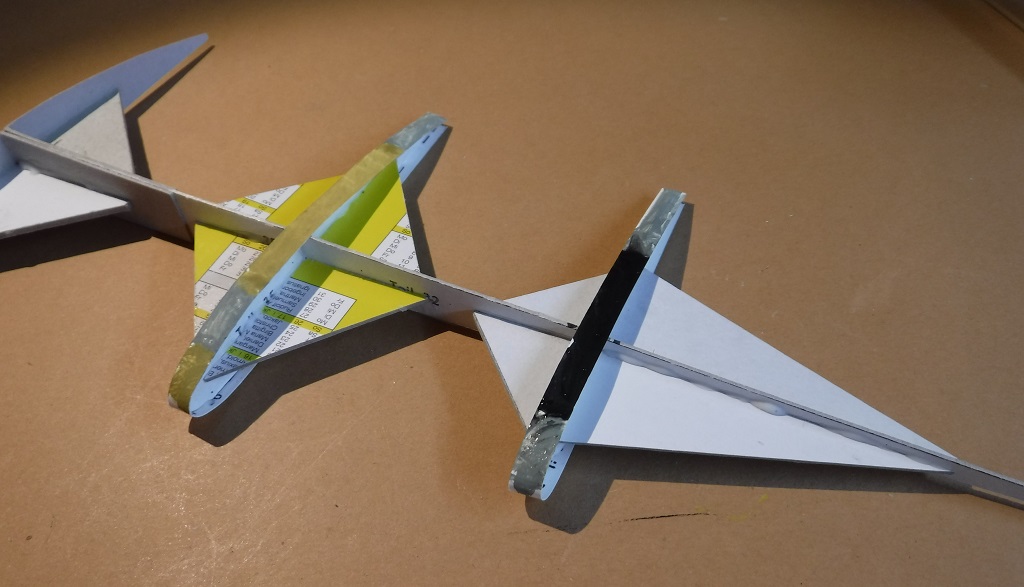

- ...et de la colle, j'utilise aussi des angles pour augmenter la stabilité.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
Oui et continuez, bien sûr
- Fichiers joints
-

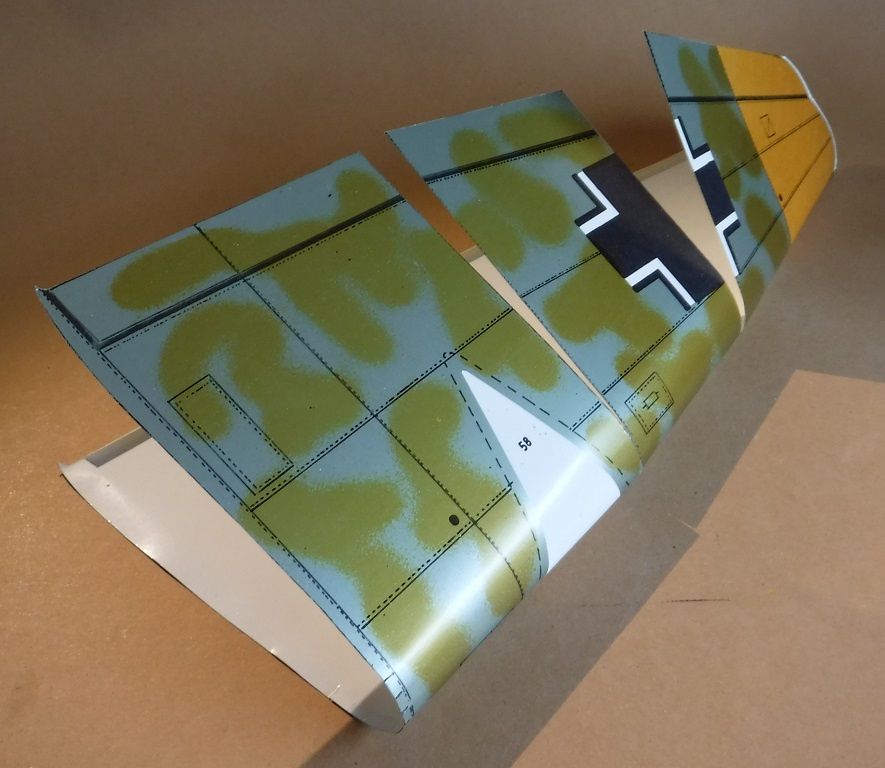

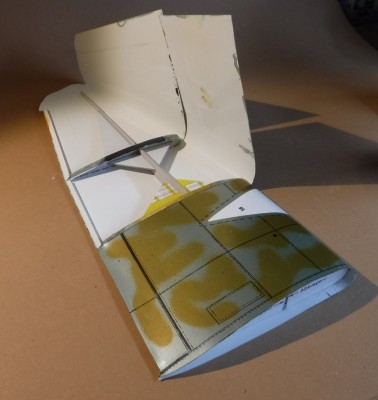

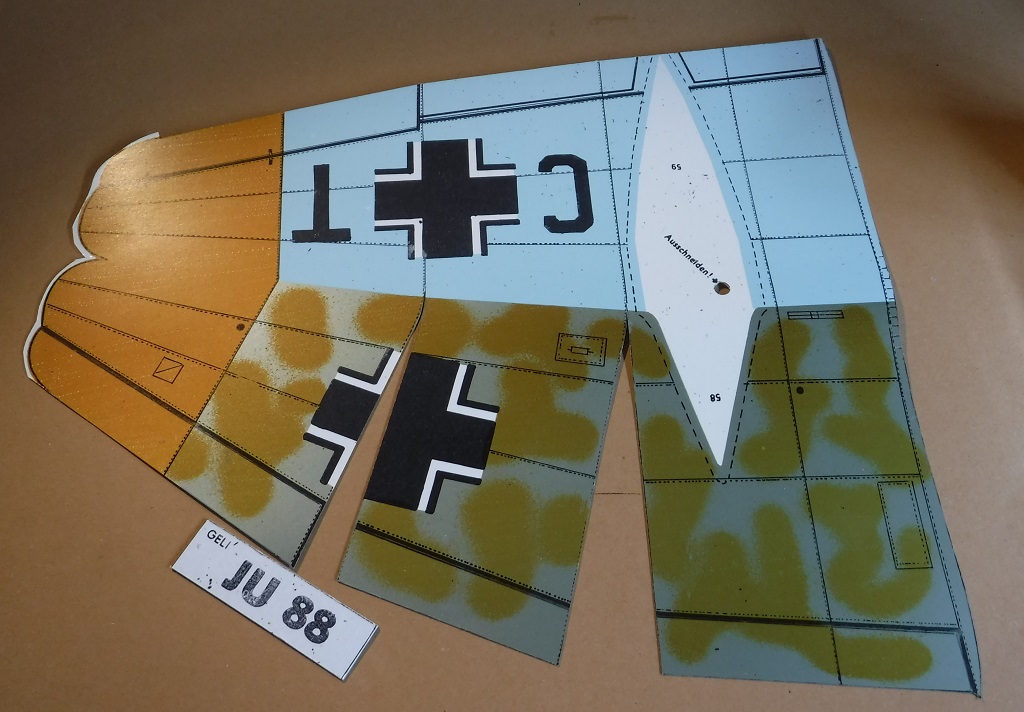

- Collez et coloriez les languettes...
-

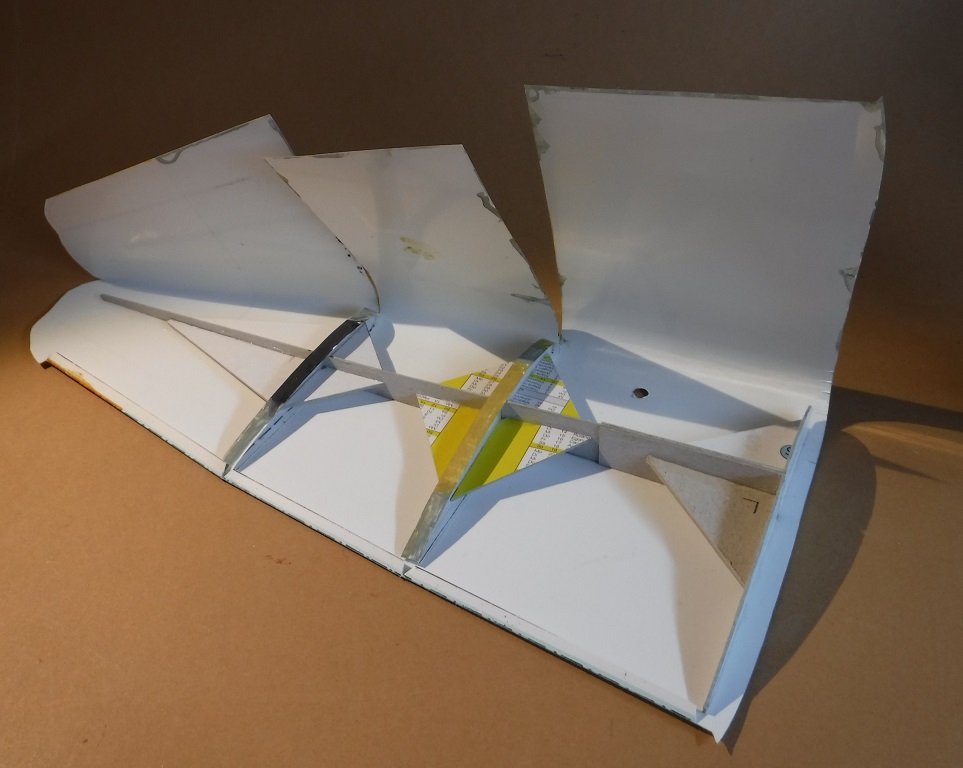

- ... Collez les cadres du cadre sur la face inférieure...
-
- ...et fermez les trois segments de l'intérieur...
-
- r... vers l'extérieur...
-

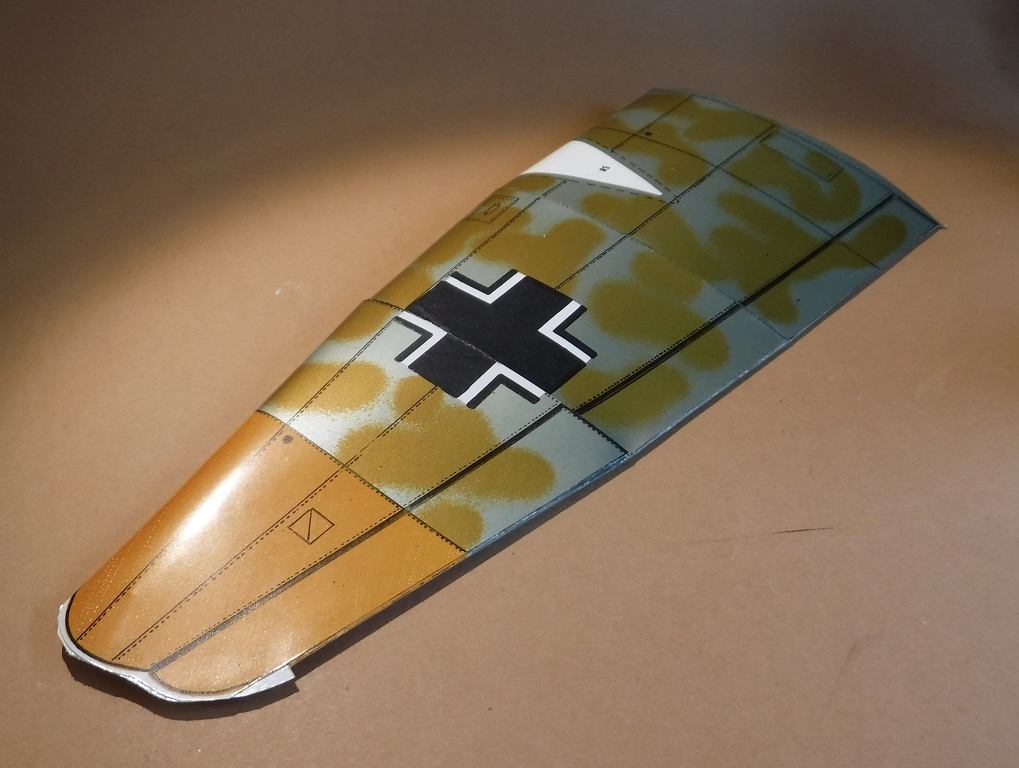

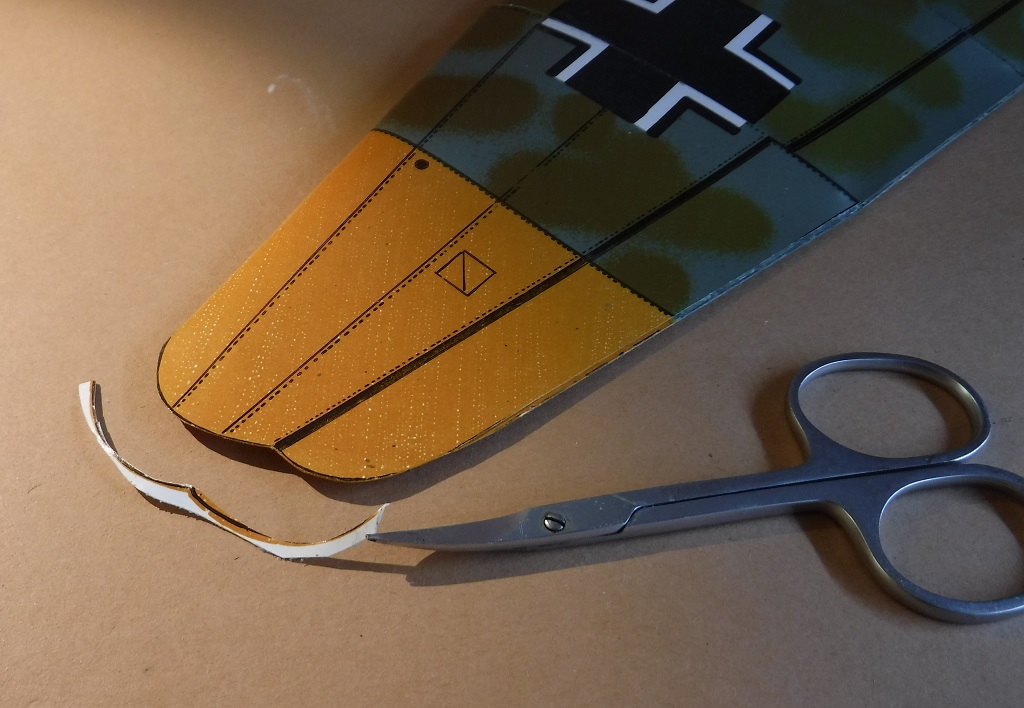

- ...et après séchage complet, coupez le bord du bout de l'aile.
Sincèrement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 921
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1874 fois
Re: Junkers Ju 88 - GELI Nr. 29 - 1:33
et plus loin .....
- Fichiers joints
-

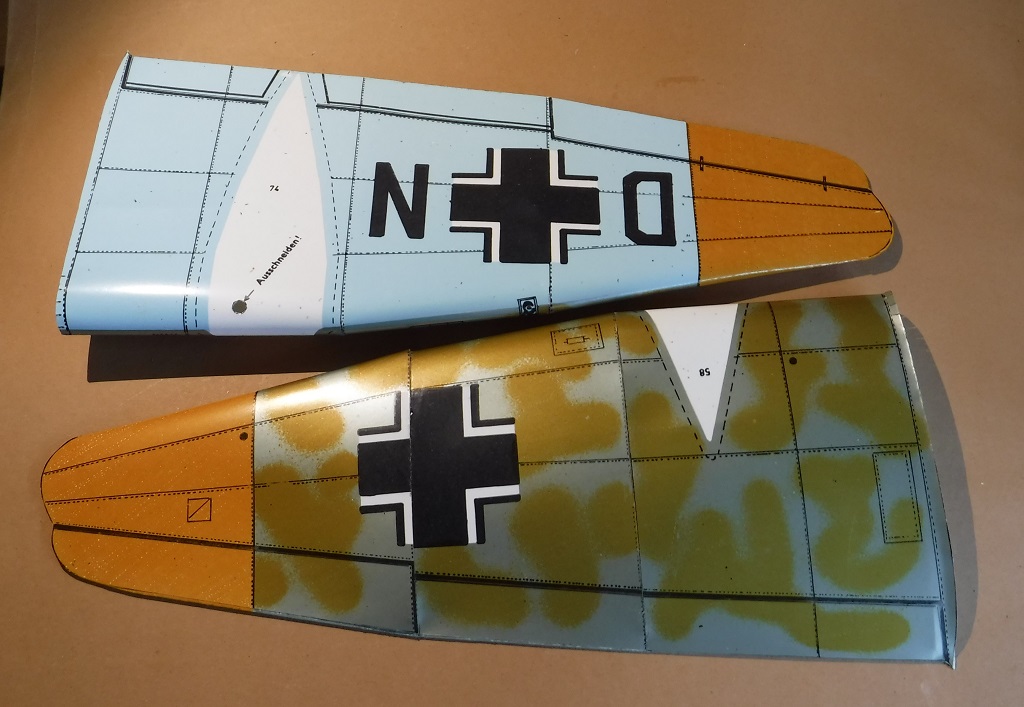

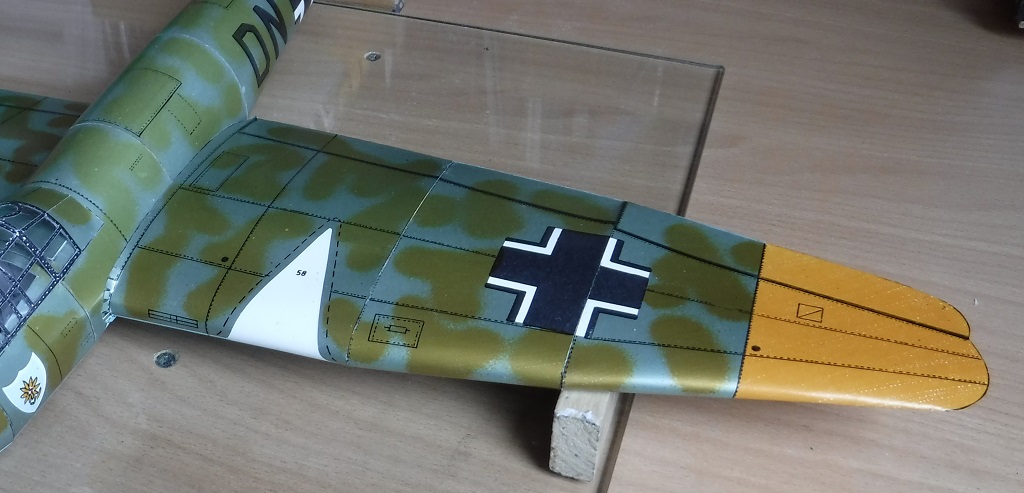

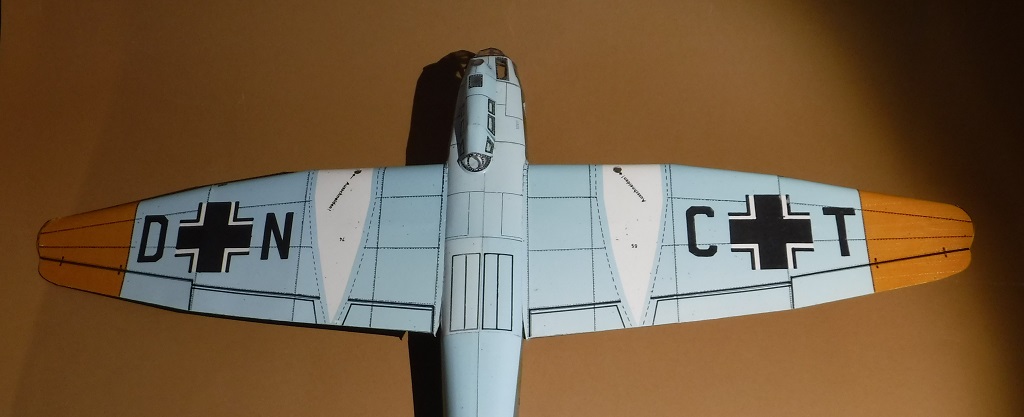

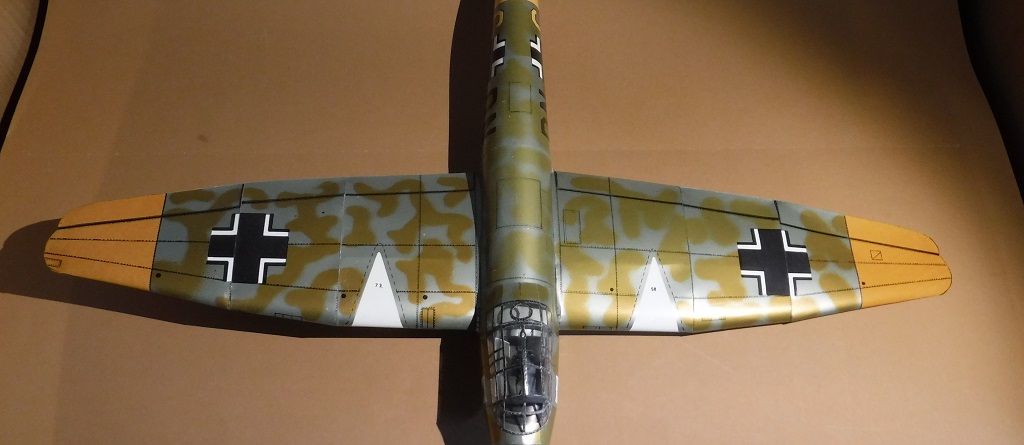

- Les deux ailes sont terminées...
-
- ... Je commence par l'aile gauche, je l'aligne pour le collage - je la laisse sécher...
-
- ... puis l'aile droite ...
-
- ... a plutôt bien fonctionné.
Sincèrement
Kurt
