Mon prochain rapport de construction me ramène sur l’eau.
Le bateau-phare KvJ Fehmarnbelt est au programme.
Bateau-phare de Fehmarnbelt - KVJ - 1:250
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Bateau-phare de Fehmarnbelt - KVJ - 1:250
- Fichiers joints
-
- Page de titre avec modèle d'instructions intégré...
-
- ... et toutes les informations pertinentes en un coup d'œil.
-

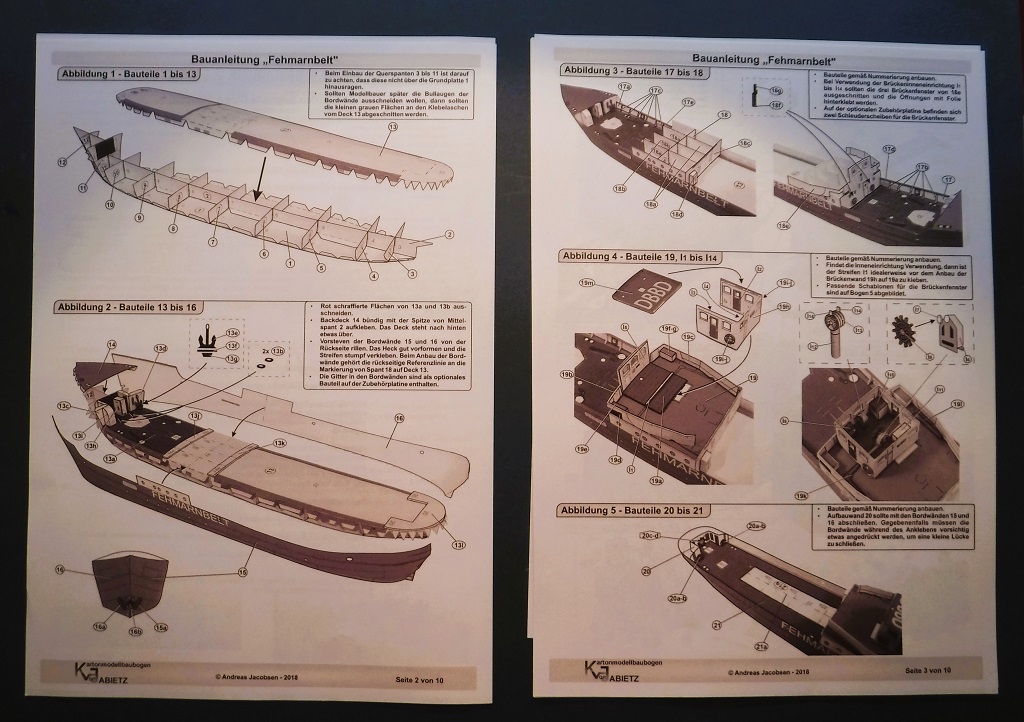

- Instructions de montage détaillées en images avec texte d'accompagnement...
Modifié en dernier par Spitfire Steiermark le dim. janv. 12, 2025 3:20 pm, modifié 1 fois.
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
................
- Fichiers joints
-
- t... une liste de pièces très claire et des photos de l'original complètent la fiche de construction du modèle.
-
- Impression très propre, même au dos...
-

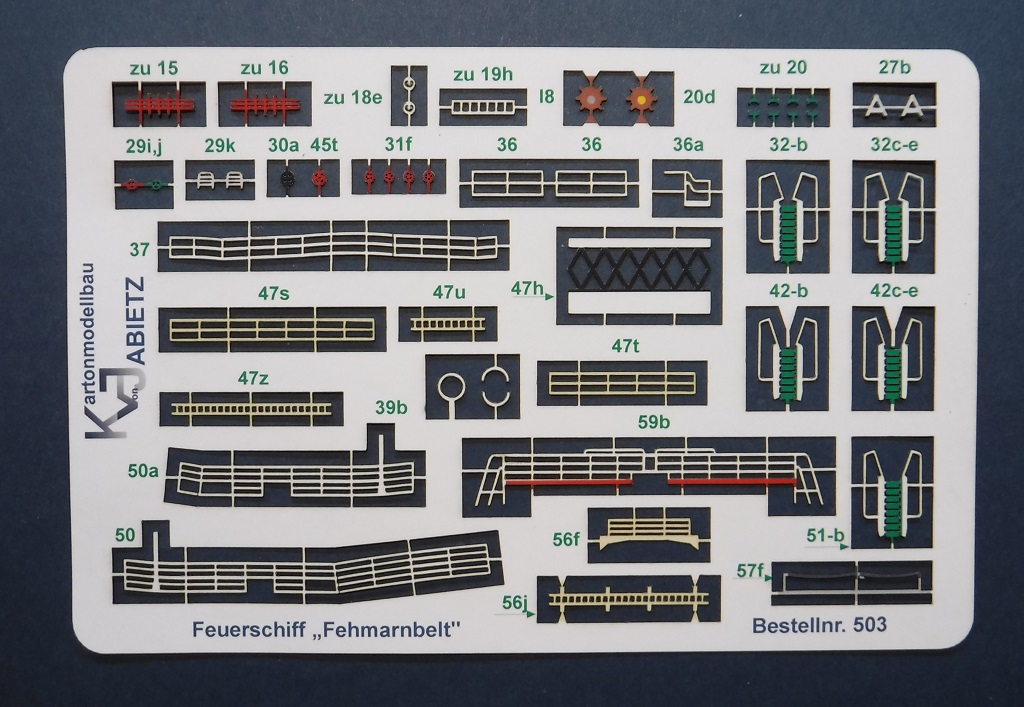

- ... Je me suis également offert la composition laser couleur.
Parce que certaines pièces sont très délicates, je suis vraiment curieux de voir ce que je vais obtenir avec ce modèle.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Bon alors, allons-y...
- Fichiers joints
-
- Phase de construction 1 ...
-

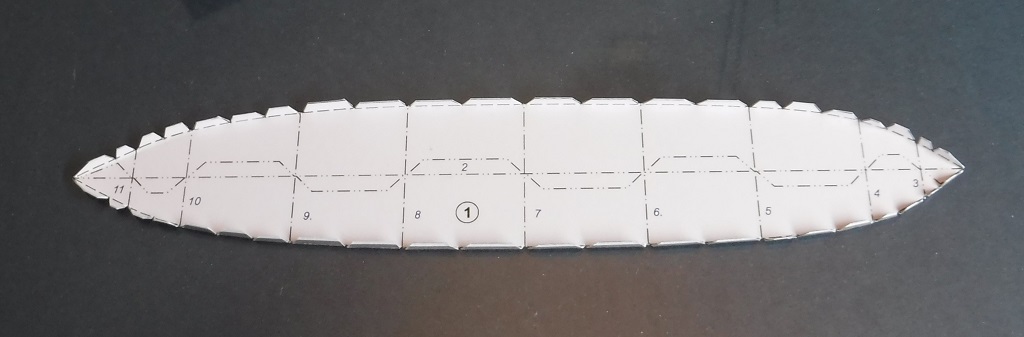

- ... sur la plaque de base 1 je plie les languettes étroites avant de les découper ...
-
- Fixez la plaque de base sur la plaque de verre avec de petits points de colle pour éviter les déformations...
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
..................
- Fichiers joints
-

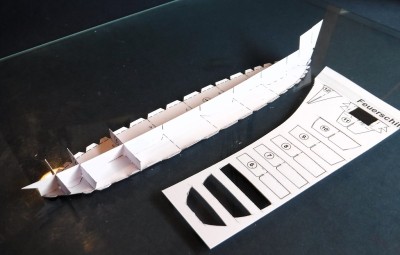

- ... cadre central collé.
-

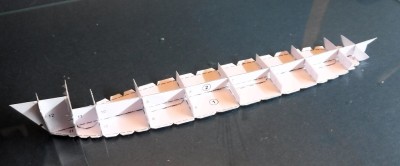

- Installez les cadres transversaux en commençant par la poupe...
-
- ... jusqu'à la proue.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Et plus loin...
- Fichiers joints
-

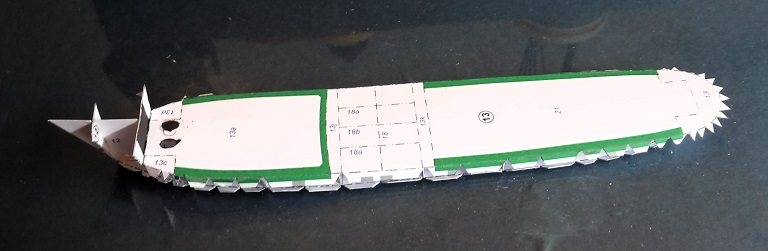

- Pont principal légèrement arrondi...
-
- ... et posé sur la structure du cadre.
-
- phase de construction 2
-
- Les deux bagues de chaîne d'ancre sont collées sur le pont avant en bois...
-
- ... et collées sur le pont principal.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Et plus loin...
- Fichiers joints
-

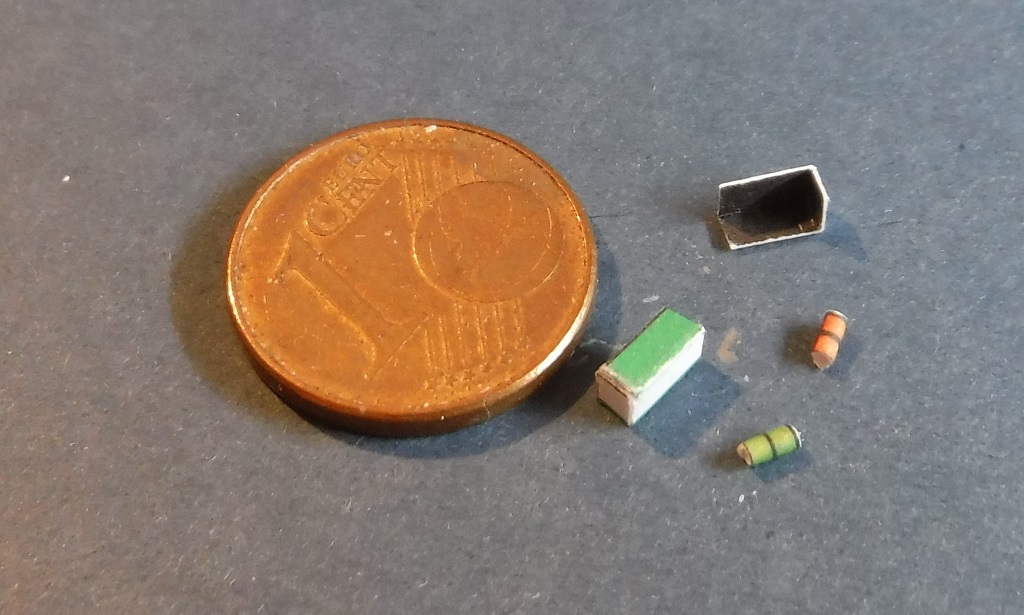

- Construire deux entrées avec des extincteurs collés...
-
- ... sur le pont en bois à l'avant.
-
- L'ancre de réserve...
-
- ...une pièce délicate...
-
- ... appuyé à côté de l'extincteur.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
plus loin ...
- Fichiers joints
-

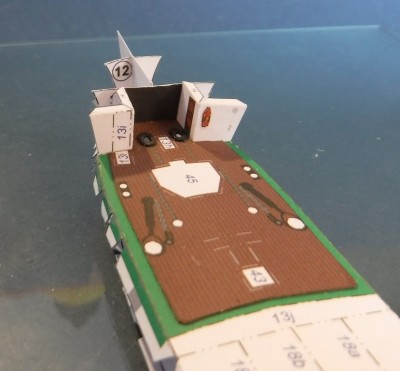

- Deux descentes ...
-
- ... placées.
-
- Arrondissez légèrement les trois bords adhésifs...
-
- ... et collez-les sur le pont principal.
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
.............
- Fichiers joints
-
- Arrondissez encore légèrement le pont arrière...
-
- ... et collez-le au ras de la pointe du cadre central.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Bonjour ...
- Fichiers joints
-
- Préparez le côté du navire...
-
- ... trappe d'ancre et grille collées.
-
- Les segments à l'arrière sont arrondis...
-
- ... et collés bout à bout.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Et plus loin au chantier naval.....
- Fichiers joints
-
- Lors de la fixation de la paroi latérale, fixez-la d'abord à la ligne de référence du cadre 18...
-
- ... puis collez-la étape par étape à la proue et à la poupe...
-
- ... le résultat à l'arrière...
-
- ... l'écubier d'ancre central installé à l'étrave.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Bonjour ....
- Fichiers joints
-
- Phase de construction 3 ...
-
- ...pavois intérieur et supports de pavois...
-
- ... installé à tribord...
-
- ... également à bâbord.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Plus loin ...
- Fichiers joints
-
- Pièces 18, le mur avant du pont...
-
- ... cadres installés...
-
- Mur du fond avec placard intégré.
-

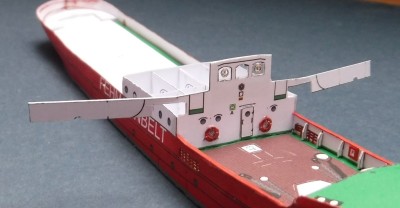

- Mur avant du pont équipé de fenêtres, de lance-pierres, de bouées de sauvetage et de mur intérieur...
-
- .. et
installé, l'ajustement est excellent !!
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Bonjour !
- Fichiers joints
-
- Les parties liées sont toujours imprimées ensemble. Il n’est donc pas nécessaire de chercher des pièces, ce qui est une bonne chose !
-
- Tablier de pont collé au plancher et puits à chaîne...
-
- ... Connecter et fixer le pavois intérieur au pavois extérieur.
-
- Installer les feux de navigation...
-
- ... sur le pavois intérieur.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
Et nous continuons.....
- Fichiers joints
-
- Les murs intérieurs du pont ont été installés et les équipements ont été préparés (appareil radar, console, table à cartes et télégraphe moteur)
-
- Toutes les pièces installées dans le pont...
-
- ... et les parois latérales fixées.
-
- Cache-chaîne de pont de navigation et de gouvernail...
-
- ... collé au tablier du pont.
Cordialement
Kurt
-
Spitfire Steiermark
- Papier 160 grammes
- Messages : 927
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 187 fois
- A été remercié : 1893 fois
Re: Bateau-phare de Fehmarnbelt - KVJ - 1:250
plus loin ...
- Fichiers joints
-

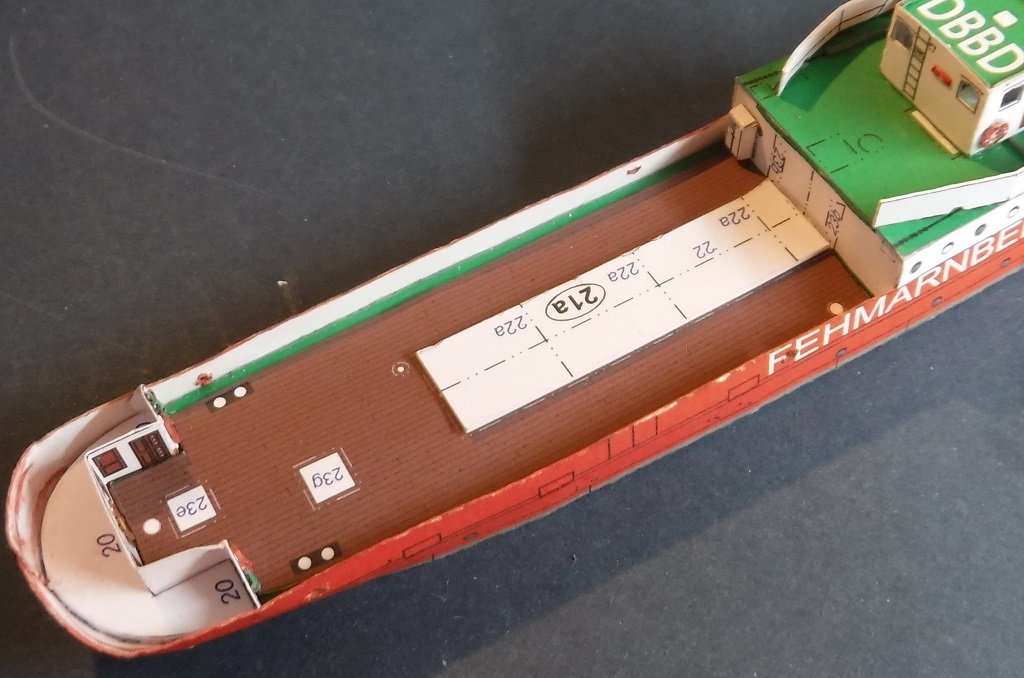

- Partie 20, le mur de dunette avec position de gouvernail de secours...
-
- ... installé à l'arrière.
-
- Pont arrière en bois et bord adhésif 21...
-
- ... posé sur le pont principal.
Cordialement
Kurt
