M.A.L.P. (Stargate) [TERMINE]
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
Une chose est sure en tout cas... celui ou celle qui a un jour inventé la roue n'a surement pas pensé aux pauvres bougres qui doivent la reproduire en maquette papier...
- Fichiers joints
-
-
-

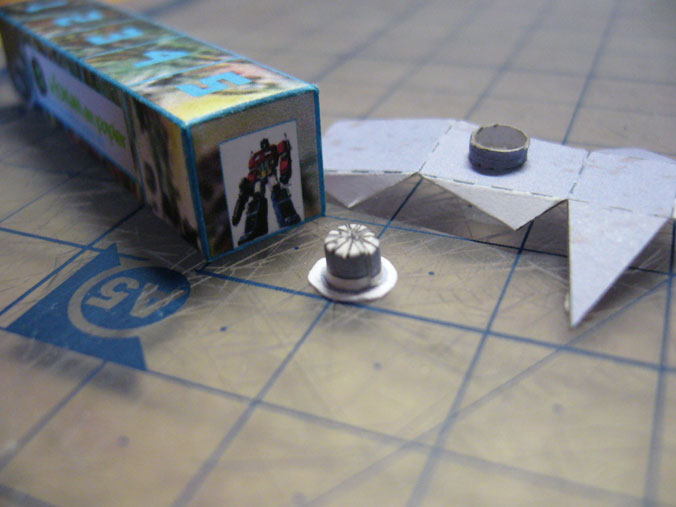

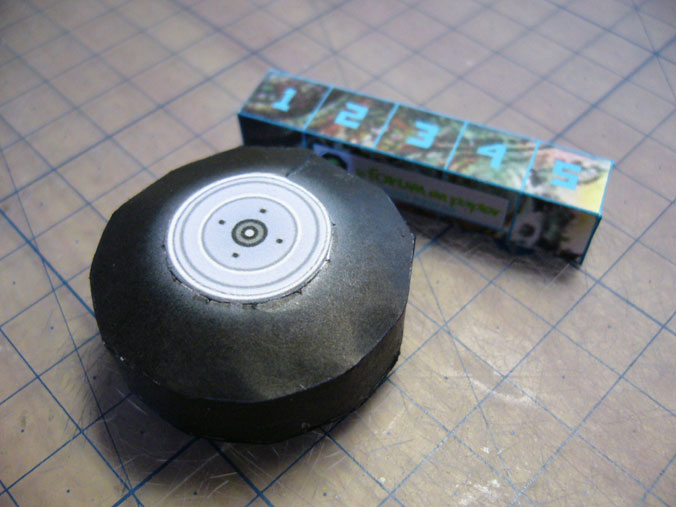

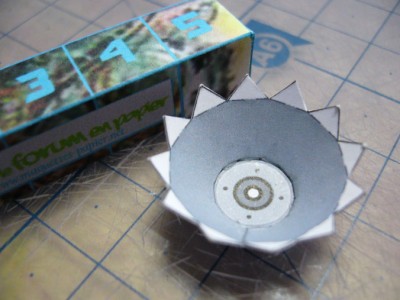

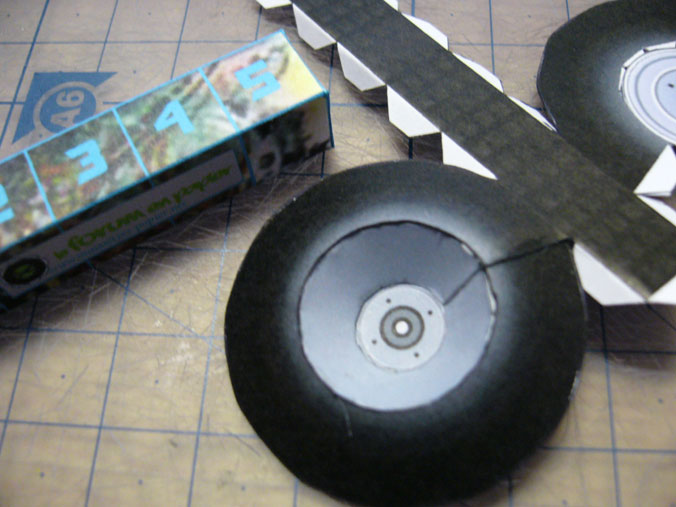

- Ici le renfort qui garantira l'épaisseur constante de la roue
-
-
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
dark-79-gamer
- Papier 20 grammes
- Messages : 107
- Enregistré le : mar. mai 25, 2010 5:51 pm
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
Merci
Pour les autres roues j'ai changé de méthode : Je colle le bandage sur les flancs, au lieu de l'inverse sur la première.
Puis collage sur les axes et mise en place sur le modèle...

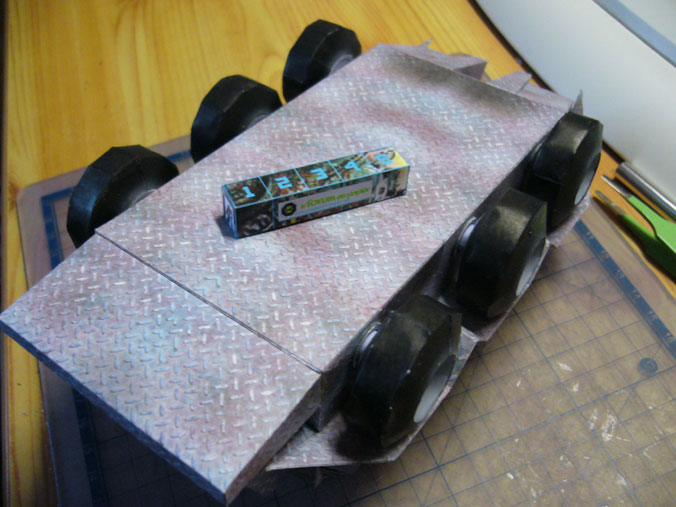

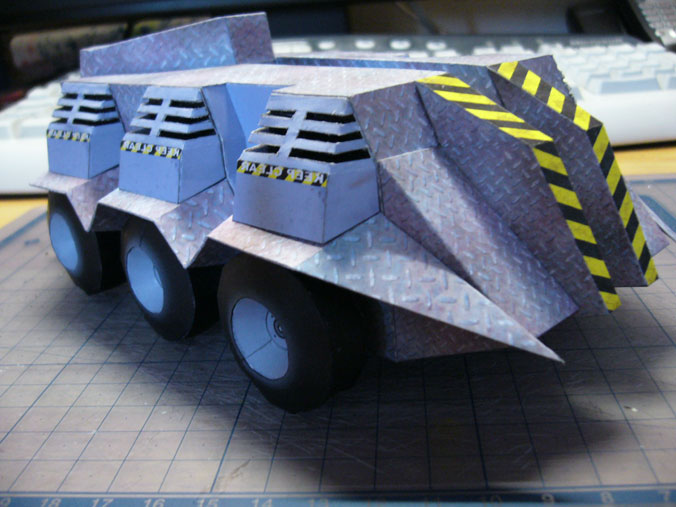

La bête peut rouler maintenant !
Pour les autres roues j'ai changé de méthode : Je colle le bandage sur les flancs, au lieu de l'inverse sur la première.
Puis collage sur les axes et mise en place sur le modèle...
La bête peut rouler maintenant !
- Fichiers joints
-
-
-
-
-
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
J'enchaine avec le bras articulé (si tout va bien...)
Élément par élément, en commençant par la base :
Élément par élément, en commençant par la base :
- Fichiers joints
-

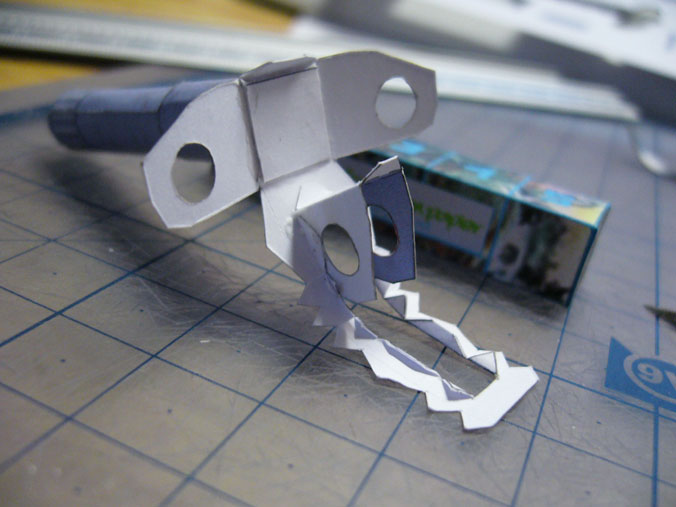

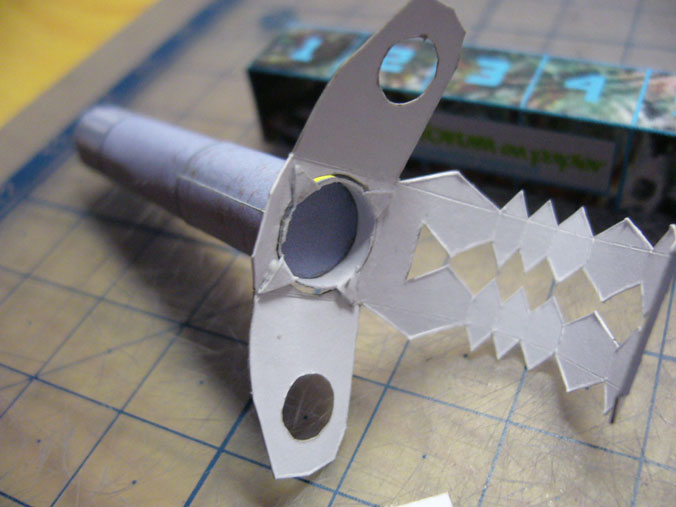

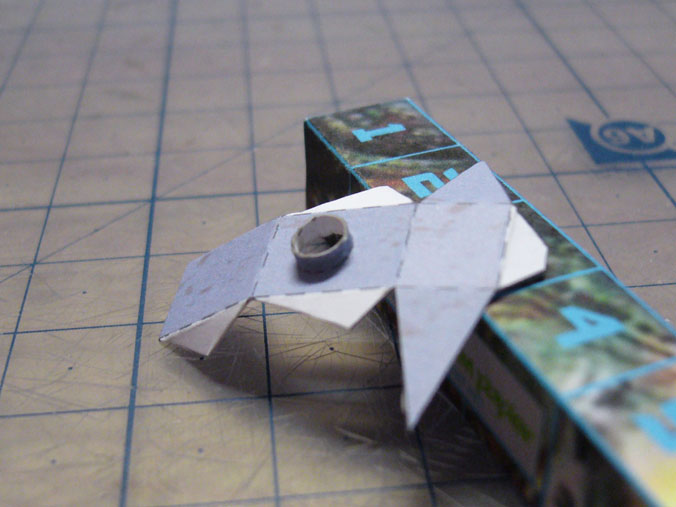

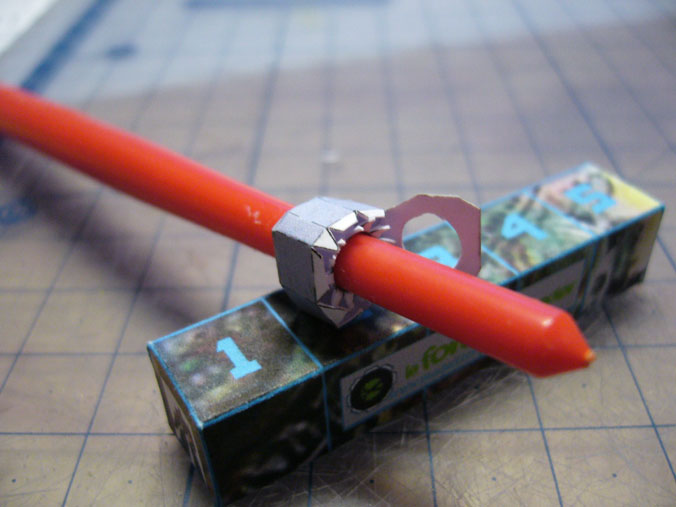

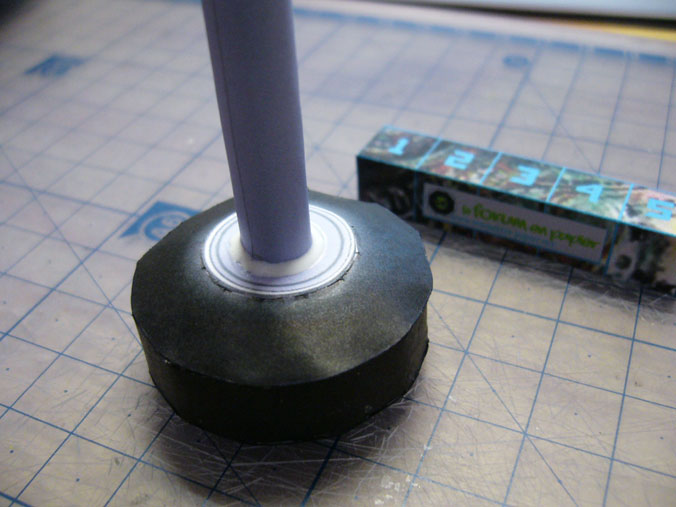

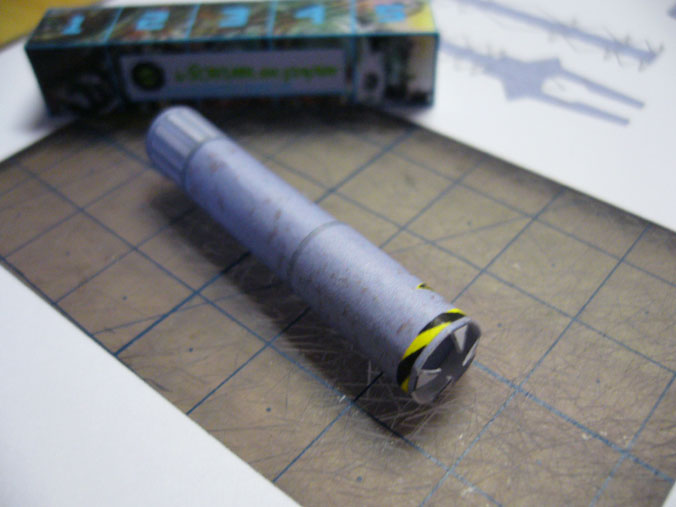

- Un peu rapide : un tube autour d'un tube, et deux flasques
-
- Et un troisième tube à l'équerre
-

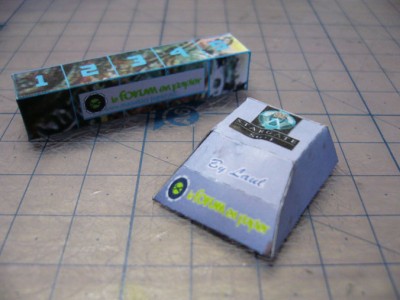

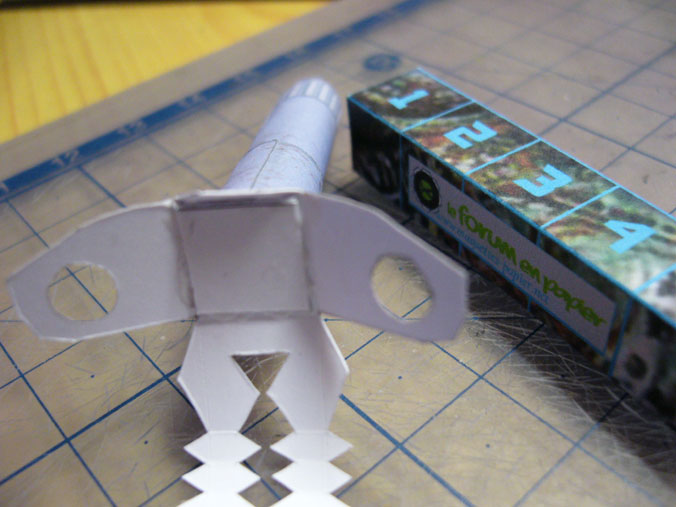

- Le bloc avant, un peu déformé car j'avais oublié de mettre le renfort intérieur avant toute chose... du coup bidouillage pour arriver à celà
-

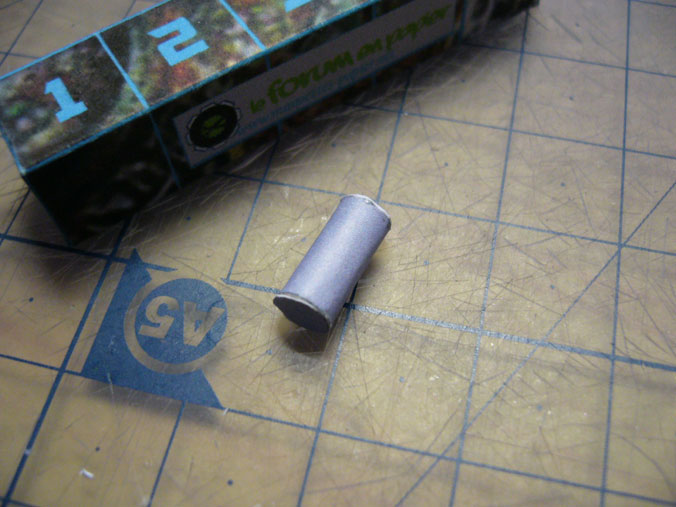

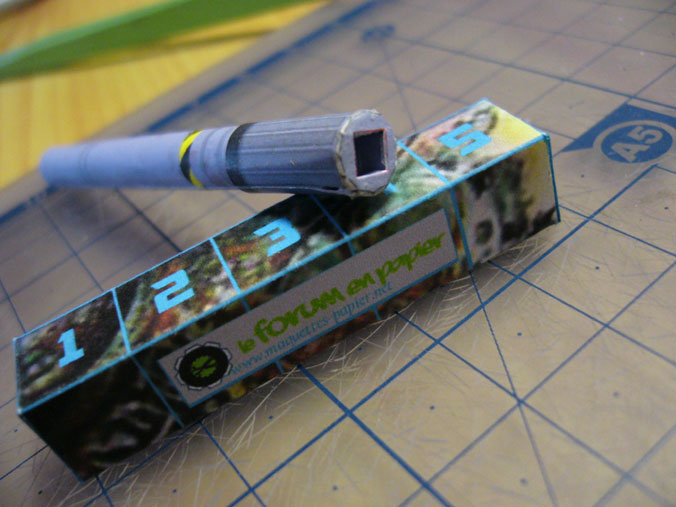

- Le tube du bras
-

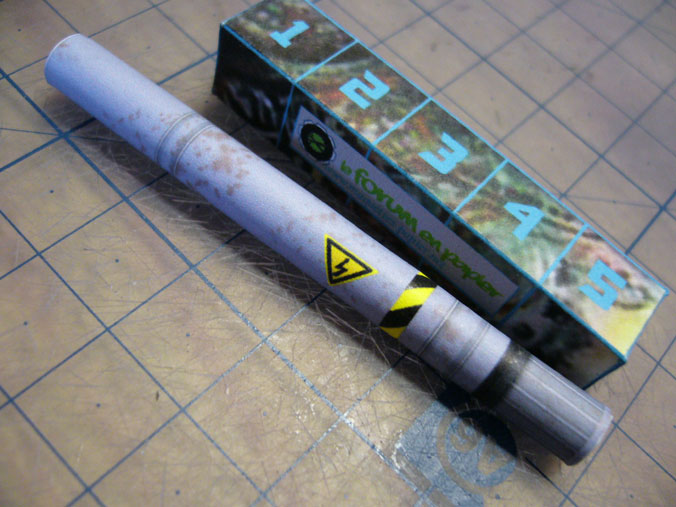

- Avec le tube pivot à l'extrémité (non collé)
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)

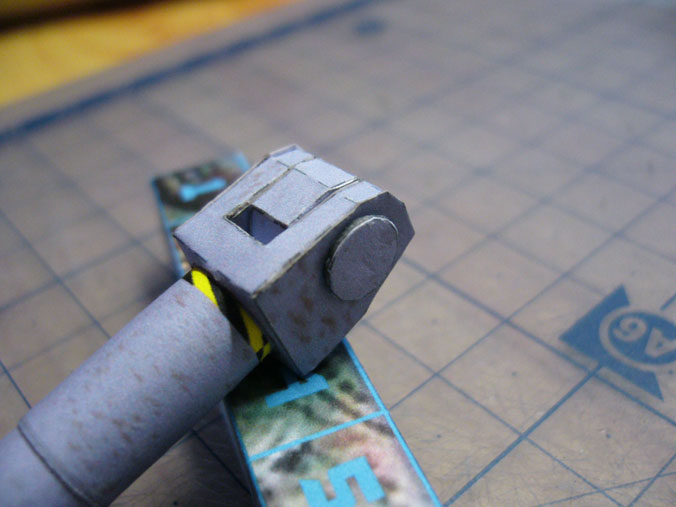

Et maintenant la chape du coude:
- Fichiers joints
-

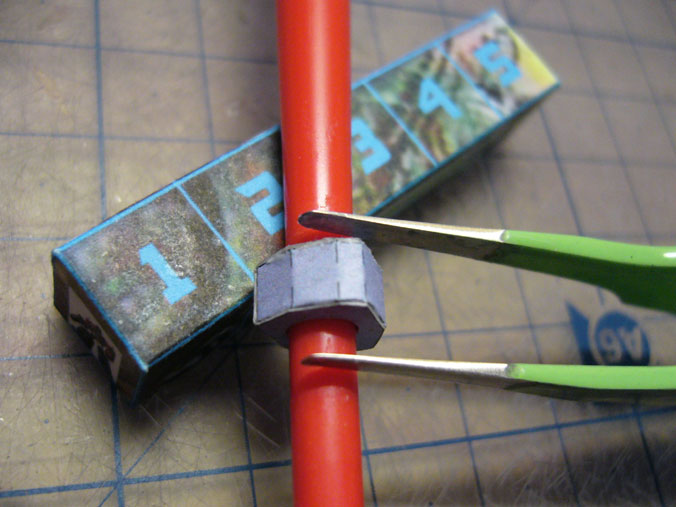

- le tube pivot collé par l'intérieur de la chape...
-
- ... collage renforcé par un carré de papier
-
- On commence par les parois intérieures de la chape...
-
- ... et on continue jusqu'à fermeture...
-

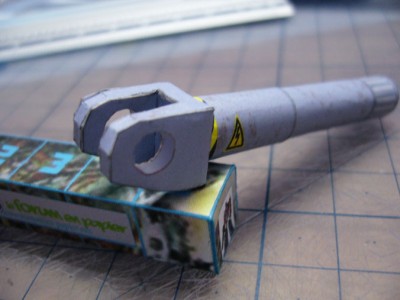

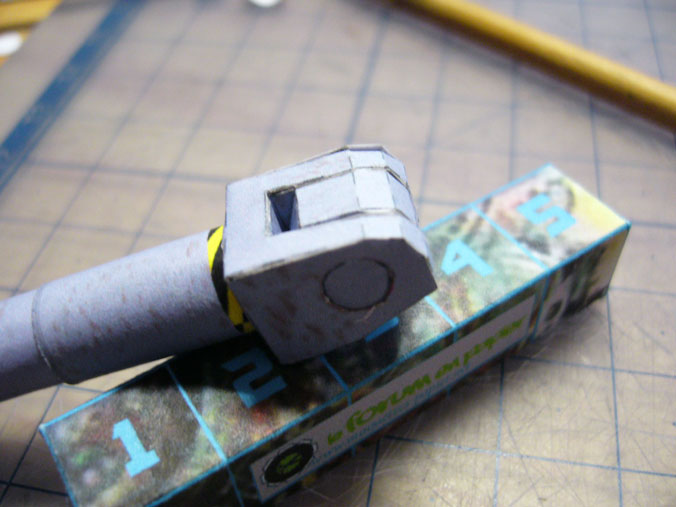

- ... et on rabat les côtés.
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
La suite avec le tenon du pivot et l'axe
- Fichiers joints
-

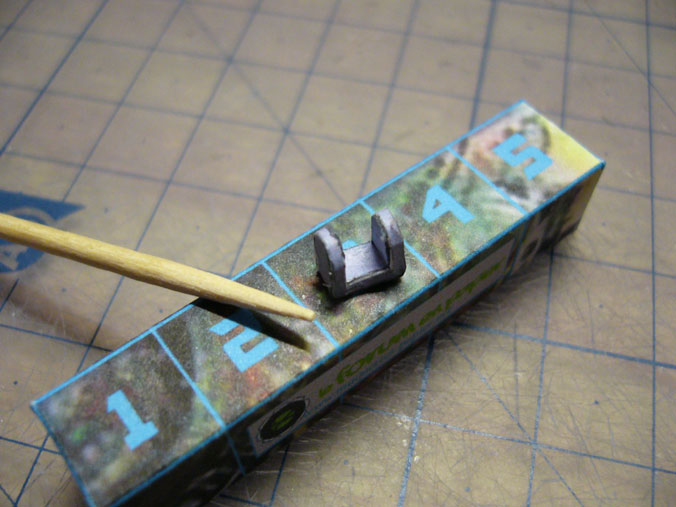

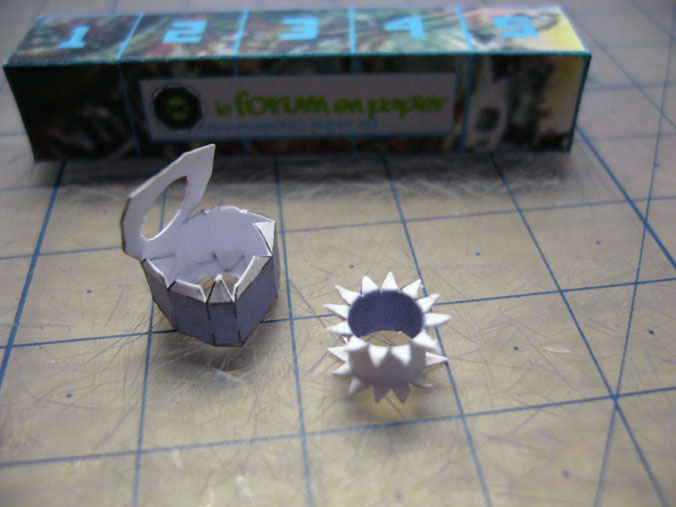

- Collé et ajusté sur un côté
-
- Le passage de l'axe prêt à être monté
-
- Mise en place dans le tenon
-
- Puis fermeture de l'autre côté.
-

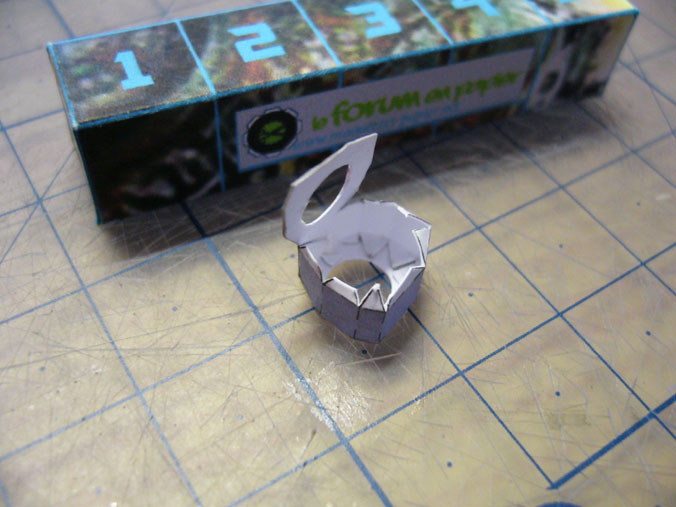

- Fabrication de l'axe du coude
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
La suite du coude :
- Fichiers joints
-
- Montage du tenon sur la chape
-
- Mise en place des flasques aux extrémités de l'axe
-
- Découpe de la partie mobile qui recevra l'avant bras
-
- Collage par l'intérieur du tube du pivot
-
- Et l'axe du pivot prêt à être inséré, toujours par l'intérieur
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
Et on continue :
- Fichiers joints
-
-
- Le plus délicat : coller l'axe sans coller le tube sur le coude
-

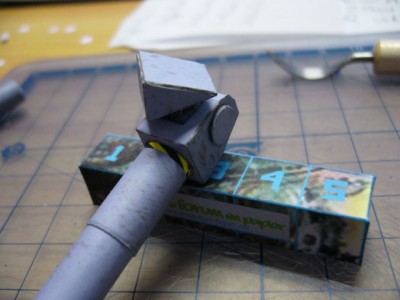

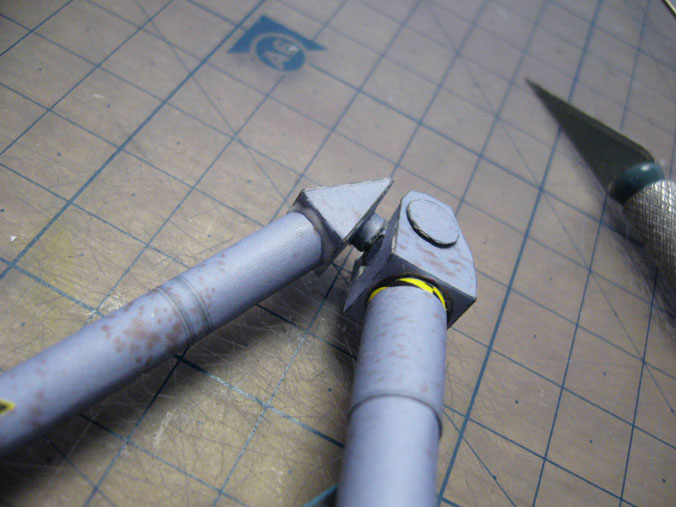

- Voilà, c'est fragile, mais ça tourne
-
- L'avant bras...
-

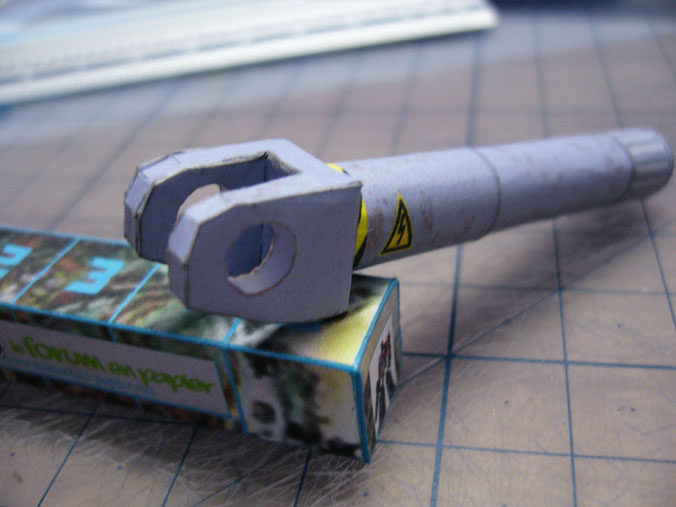

- ...avec le tube pivot de pince, et son extrémité prête à être fixée
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
La suite :
- Fichiers joints
-

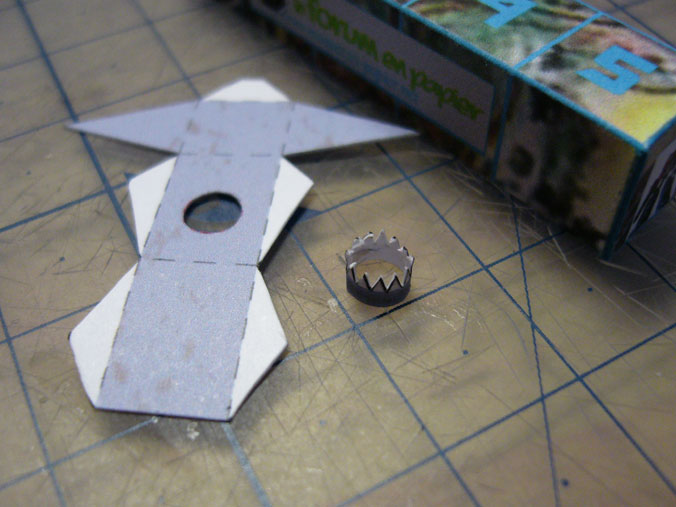

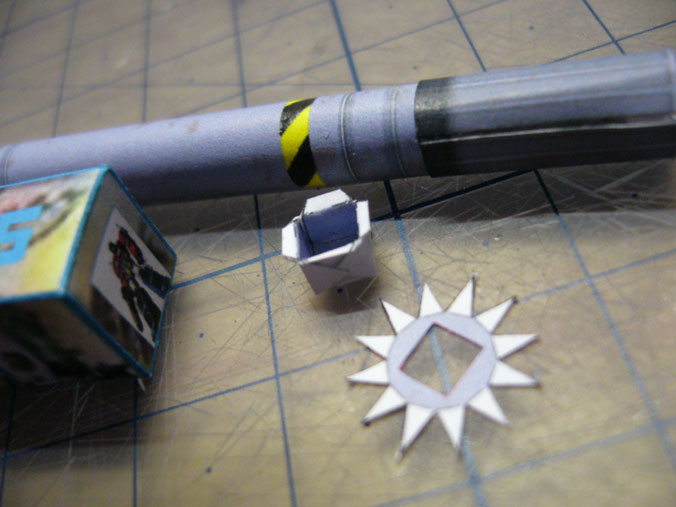

- Le bout du tube qui recevra la pince
-
- Monté sur l'avant bras
-

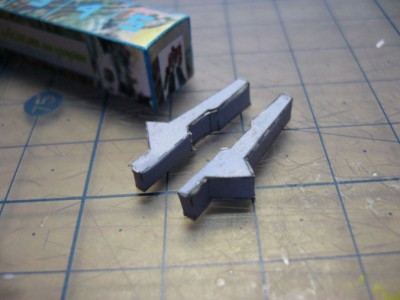

- Les deux mors de la pince...
-
- ...montés sur l'avant bras
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
ça avance :
- Fichiers joints
-
- Avant bras collé sur le coude
-

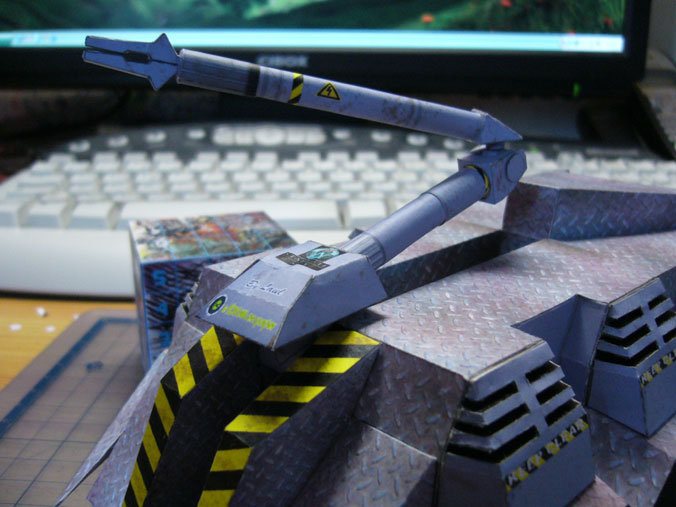

- Le tout monté sur le malp
-

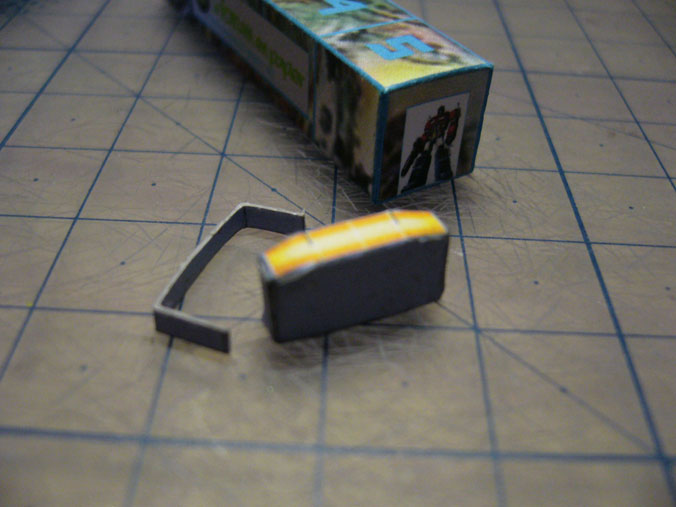

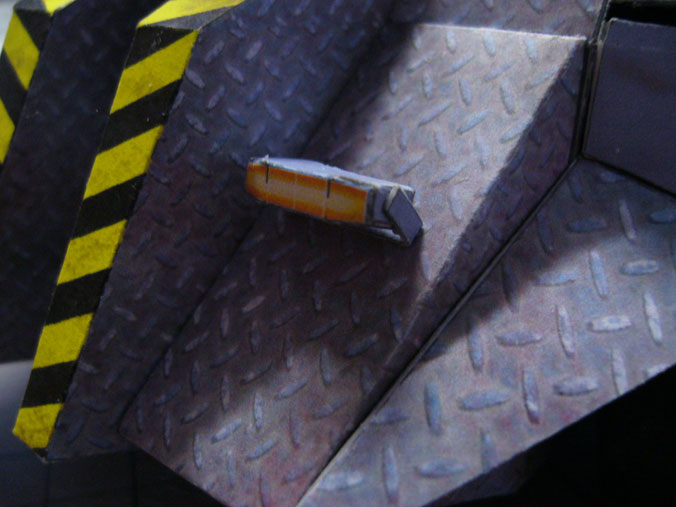

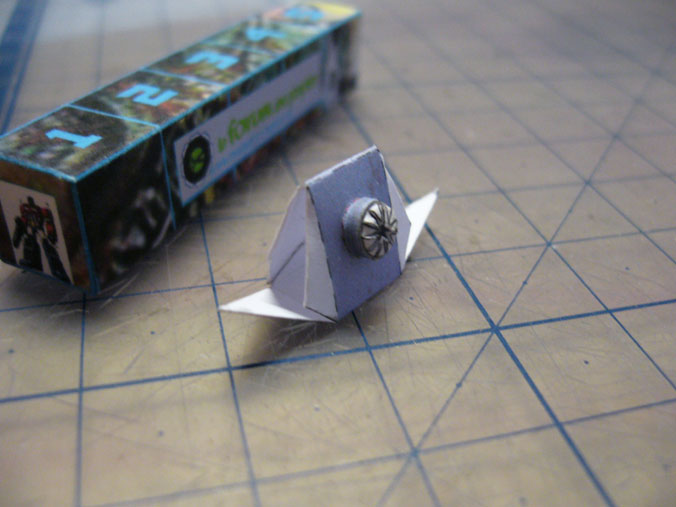

- Un phare avec son support...
-
- ... mis en place
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
La suite...
Pour la tringlerie, j'avais prévu de les faire en papier roulé, mais c'est vraiment trop fin, il faudrait du papier de soie...
Donc opération fil de cuivre
Pour la tringlerie, j'avais prévu de les faire en papier roulé, mais c'est vraiment trop fin, il faudrait du papier de soie...
Donc opération fil de cuivre
- Fichiers joints
-

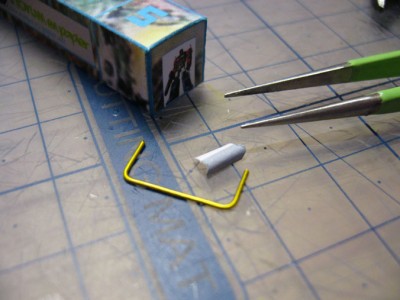

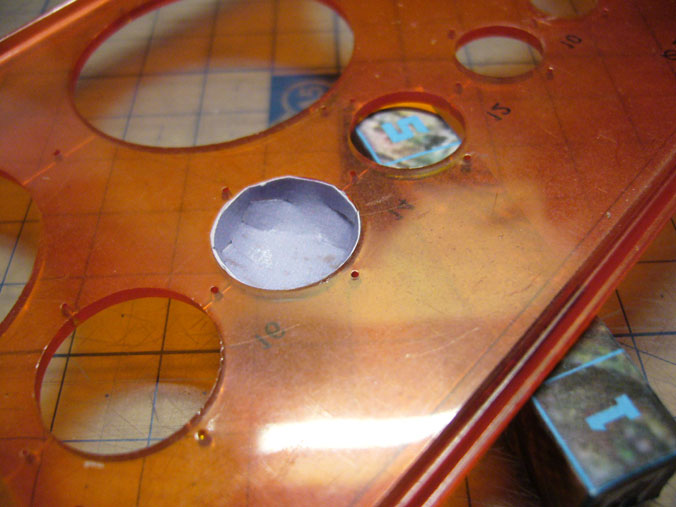

- J'ajouterai un gabarit sur les planches de découpe
-
- un côté de fait !
-

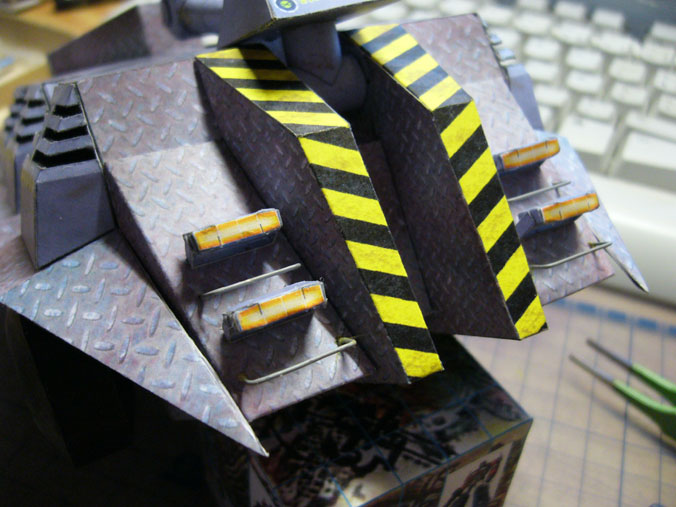

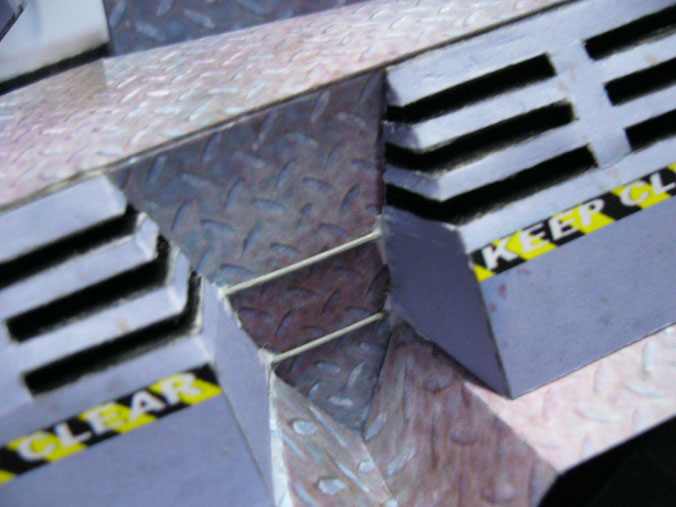

- Fil de cuivre également à l'avant...
-
- ... et à l'arrière
-
- Les deux côtés des phares
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
On continue :
- Fichiers joints
-
- Les pièces de la base de la caméra
-
- Assemblage commencé...
-
- ...et fini
-
- fourche du pied de parabole...
-
- Montée sur le pied en question
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
-
Laul59
- Papier 120 grammes
- Messages : 674
- Enregistré le : sam. mars 06, 2010 3:26 pm
- Localisation : Lille
- A remercié : 44 fois
- A été remercié : 14 fois
- Contact :
Re: M.A.L.P. (Stargate)
C'est petit tout çà !! et il fait chaud sous la lampe de travail
- Fichiers joints
-
- support de tête de parabole
-

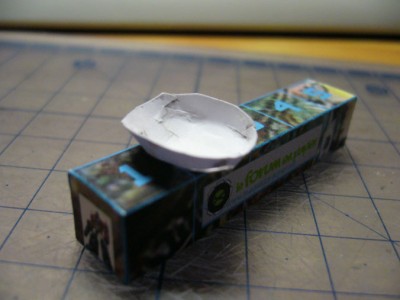

- l'arrière de la parabole
-
- et l'avant, avec mise en forme
-

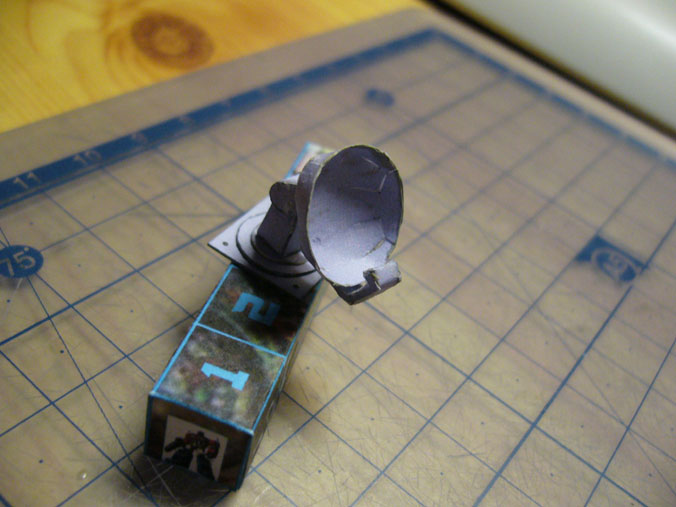

- Le tout assemblé
-
- Le joystick
En cours...
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
- de conception : Optimus Prime, Pegasus Seiya
- de réalisation : Optimus Prime
