imprimer sous sketchup 8

[buzuc]

bloblo,
désolé d'avoir "zappé" ton problème. Je regarde ça dans la semaine, promis...

[bloblo]

merci beaucoup

[buzuc]

J'ai jeté un oeil et je suis en train de valider la solution.
Le temps pour moi de rédiger un truc et je poste ici dans le courant de la semaine.

[bloblo]

pas de souci, prend ton temps, l'essentiel est de trouver une solution, pour ma part j'en ai toujours pas.

[buzuc]

Bloblo: c'est une version pro avec le "layout" ?
Si oui j'ai la solution simple et efficace

[keroliver]

Salut bloblo,
Je te conseille d'utiliser un logiciel comme 'easy Printer 6' ou 'PDF995' qui te permettent d'imprimer virtuellement et de creer un document pdf que tu peux ensuite imprimer sans problemes. Si ton document pdf n'est pas comme tu le souhaites, alors modifie les reglages de sketchup ET de ton imprimante.

[bloblo]

alors en réponse a Keroliver, j'ai déjà auparavant essayé avec pdf creator, mais le problème viens de sketchup, donc cela ne change rien.

sinon pour Buzuc, j'ai une version gratuite installé (la dernière) et une version portable pro (version 7)mais sans le layout, mais si il faut je ferai le nécessaire.
mais explique moi quand même avec le layout.
merci

[buzuc]

Procédure pour impression Sketchup echelle 1:1

1. Etape 1
   J'ai effacé le cadre A4 que tu as dessiné pour ne garder que les objets à imprimer.



2. Etape 2
   Enregistrer le modèle et sélectionner "send to layout" dans le menu "file". J'ai une version anglaise mais les menus sont les même en Français



3. Etape 3

   Le layout s'ouvre et une fenêtre apparait pour la sélection de la taille du document.
   Sélectionner celui que l'on veut. J'ai opté pour un format A4 en portrait.



4. Etape 4

   Dans la fenêtre "Model Sketchup" onglet "View" Sélectionner "Full size (1:1)".



   Dans l'onglet "Styles" décocher "background" afin de supprimer le fond et ne voir que les objets.




   Toujours dans l'onglet "Styles", sélectionner "Hybrid" pour le mode de rendu. Ce mode va afficher les lignes vectorisées mais va garder les textures en bitmap.
   On aura donc la meilleure qualité d'impression possible.




5. Etape 5
   Redimensionner l'objet afin de l'afficher en entier à l'aide des marqueurs de coins.



6. Etape 6

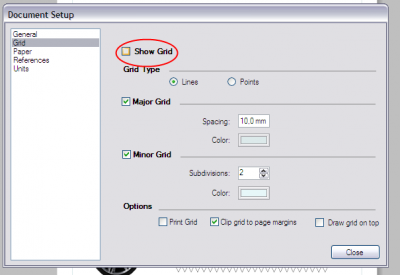

   Ouvrir les propriétés du documents. "File"->"Document Setup" et déchocher "Show Grid" afin d'avoir un arrière-plan blanc.



7. Etape 7

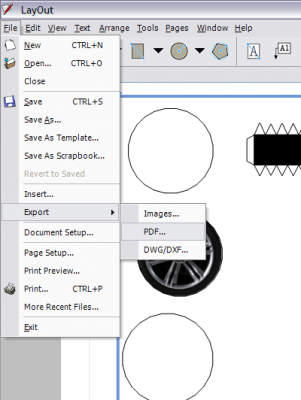

   Exporter en pdf (ou autre) avec "File"->"Export"->"PDF..."



Et le résultat est le fichier pdf attaché ci-dessous.

[bloblo]

trop content
j'essaye ce dimanche, si je peux
MERCI BEAUCOUP BUZUC

[bloblo]

Vraiment très gros merci, j'ai essayé trop top.
je vais regarder en détaille toutes les fonctions de layout, car il y a plein d'options possible.
Encore merci

[buzuc]

De rien, ce fut avec grand plaisir!
Cela m'a également permis de découvrir de nouvelles perspectives sur sketchup.
