Poudlard Harry Potter

[Yoda]

Très beau projet, j'attend la suite avec impatiance !
Yoda .

[Dudulepiot]

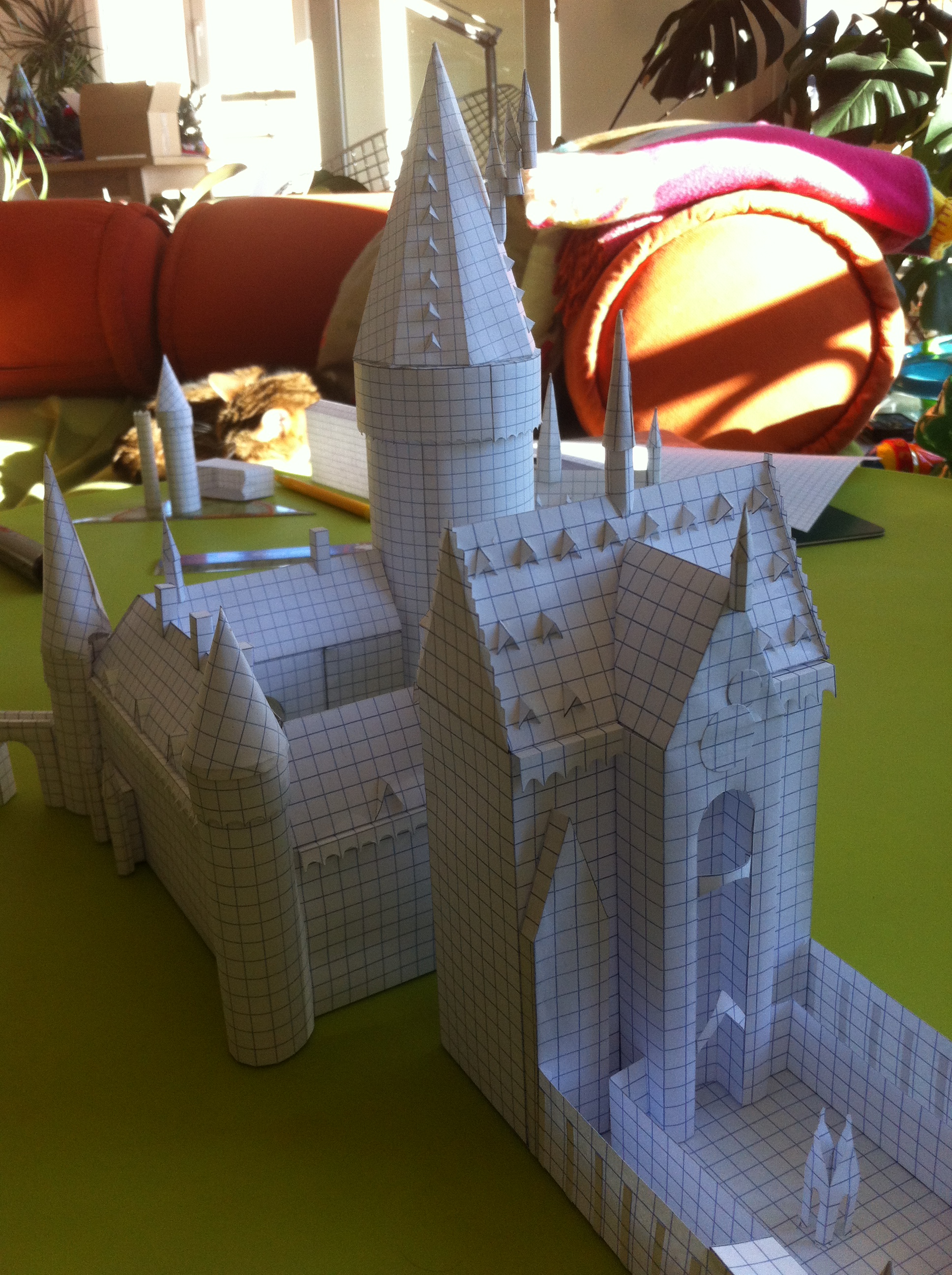

Tour de l’horloge

Composé de trois blocs, le corps principal et le toit (bloc 1), le bloc avec l’arche (bloc 2) et enfin le petit bâtiment sur la gauche (bloc 3).

Bloc 1

Les créneaux qui figurent sur ce bloc ont été faits à l’identique de ceux de la cour carrée.

Hauteur : 19 unités
Profondeur : 8 unités
Longueur : 16 unités

Toit
8 unités de hauteur
Créneaux : hauteur total à 8,5 unités, 1 /2 hauteur, 0,2 de longueur

30 fenêtres comme le grand hall (24 toit arrière, 16 toit avant)
Positionnement pointe à partit arête du toit 1 unité hauteur / 1 unité longueur
Espacement entre pointe : 2 unités longueur / 3 unités hauteur

Petite tour centré sur toit
Hexagone de 0,8 unité de côté
3 unités de hauteur
Toit de 5, 6 unités

Bloc 2

Hauteur : 19 unités
Profondeur : 3 unités
Longueur : 6 unités

Toit
6 unités de hauteur

Arche
Hauteur : 15 unités + 1,5 unités pour hauteur rond
Longueur : 3 unités
Profondeur : 2 unités

Petite tour sur bout arête
Hexagone de 0,6 unité de côté
2 unités de hauteur
Toit de 2,4 unités
Positionné à 1 unité hauteur arête toit

Horloge 1
Diamètre : 2,8 unités
Positionnée au centre, 1 unité au-dessus du rond de l’arche

Horloge 2
Diamètre : 1,6 unité
Positionnée en haut à droite de l’horloge 1

Arche Entrée porte
Positionnée à 5 unités de hauteur
3 unités de hauteur

Arche sous arcade
Positionnée à 12 unités de hauteur
Dans mon modèle 2 unités de hauteur mais j’ai fait un peu court, je dirai 3 unités, comme la photo :

Bloc 3

Hauteur : 11 unités
Profondeur : 1 unité
Longueur : 3,5 unités

Toit
5 unités de hauteur

Positionné au début du mur gauche du bloc 1

@+

[Karine-APC]

Juste une proposition pour Dudule, d'abord Wow c'est un travail gigantissime et très prometteur et ensuite pour te dire que je suis allée à Londres voir les studios HP et que j'ai des photos en veux tu en voilà de Poudlard so s'il te manque quelque chose, n'hésites pas !
Bonne continuation !

[Dudulepiot]

Merci Karine-APC,

je reviendrai sûrement vers toi au moment des textures car même si j'ai glané plein d'image sur site et sur internet, tout complément est bon à prendre. J'espère en tout cas que comme moi t'en as pris plein les yeux

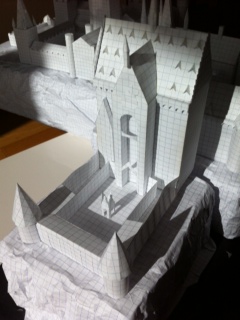

Le Cloitre et sa fontaine (on dirait un resto gastro )


MUR

Extérieur cloitre
Longueur : 20 unités (19 unités quand raccordé au bloc 3)
Profondeur : 16 unités
Hauteur : 5 unités

Intérieur cloitre
Longueur : 15 unités
Profondeur : 10 unités
Hauteur : 4 unités

TOIT

3 unités
Couvre tout le fond
Moitié des 2 longueurs : 12 unités de libre en partant bloc 1 extérieur sans bloc 3, 5 unités pleines en partant fond cloitre (intérieur)

TOUR

Circonférence : 8 unités (encastré à 2 unités de chaque côté du mur)
Hauteur : 5,5 unités
Toit : 6, 5 unité de hauteur

FONTAINE

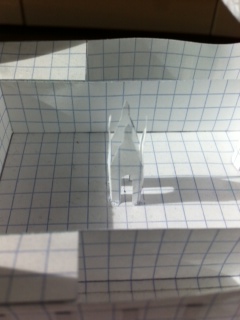

Te mets les dimensions mais pas facile à décrire, donc une photo sera plus parlante :

photo (1).JPG (26.2 Kio) Vu 3567 fois

5,5 unités de hauteur
1,5 unités de longueur
Début toit à 3 unités
Arche d’1 /2 unité, rond à 2,3 unités

Cette séquence termine le côté ouest du château, on enchaine avec l’église…

@+

[jeanma]

waouh les gars, c'est un travail de fourmis

[keroliver]

C'est note.
Pour info, les batiments 2.1 - 2.2 - 2.3 - 2.4 sont finis.
J'attaque le bloc 1, bloc 2 et bloc 3.
A+

[keroliver]

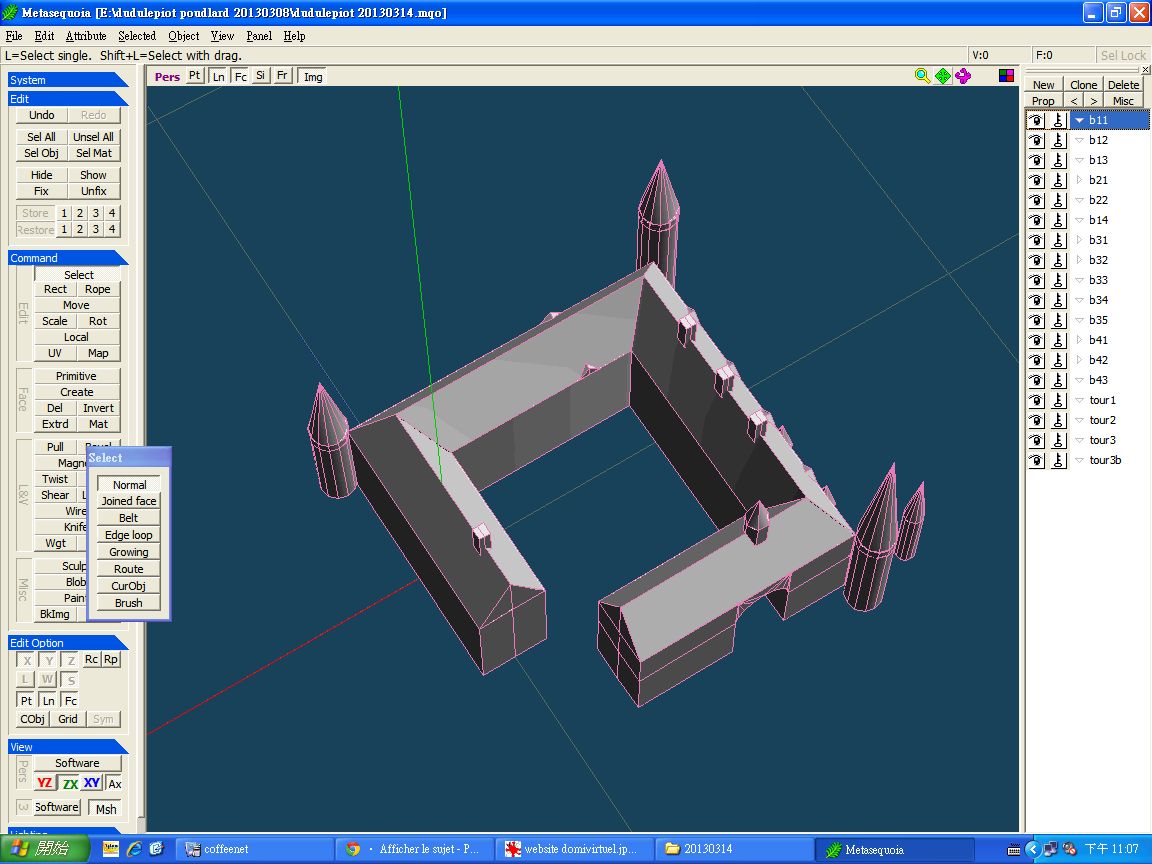

Petit probleme technique. La tour carree sauvegardee dans un nouveau fichier .mqo.
dudulepiot 20130314 (a telecharger dans ce message)
Je regrouperais les differents fichiers quand je retouverais mon ordinateur.

Je me rends compte que je ne peux pas faire les batiments de liaison pour l'instant.
Il nous faut d'abord creer les differents batiments, les positionner et ensuite creer les liaisons.

Tes informations sont super claires et precises. C'est un bonheur !

fichier supprime.

[SEB14]

Bonsoir les gars,

Franchement, je vous félicite pour votre travail. Vous me bluffez, dudulepiot pour tes références techniques sur ton projet auxquelles je ne comprends rien et keroliver pour la retranscription de ces mêmes références.

J'ai vraiment hâte que vous nous fassiez partager si possible cette maquette quand elle en sera au moment du montage.

Encore vraiment pleins de félicitations. A bientôt.

Séb.

[keroliver]

@ Seb14: Avec plaisir, d'autant que nous aurons certainement besoin de monteurs / testeurs tres bientot.

@ Dudulepiot: A nous de determiner une echelle pour notre montage test, et je peux commencer le depliage.

@ tous: Bienvenue aux pros du coloriage, du photoshop et des textures de lever la main pour participer au texturage.
Dans un premier temps, il faut considerer et definir les couleurs de base, suivant le mode RGBA. (ou RVBA en francais)
Definition ici: http://fr.wikipedia.org/wiki/RVBA" onclick="window.open(this.href);return false;
R=Red/Rouge - G=Green/Vert - B=Blue/Bleu - A=Alpha= le niveau de transparence.
Par exemple: blanc=100,100,100,100 - noir=0,0,0,100 - jaune = 100,84.3,0,100 - rouge=89.7,10.3,13.4,100.
Le but du jeu c'est de determiner une couleur standard des murs, une couleur standard des pierres, des accessoires, et des toits, pour pouvoir diviser le texturage entre plusieurs personnes.

A+

[Dudulepiot]

Tes informations sont super claires et precises. C'est un bonheur !

je vais essayer de continuer comme ça, mais je vois que je t'ai enduit 2 fois d'erreurs sur la cour carrée

Je corrige de suite (et également ci-dessus en rouge) : sur le bloc 2 les fenêtres sont en symétrie mais les deux sur le côté extérieur (par rapport au tour) et pas à l'intérieur de la cour : mais si je te le dit pas tu peux pas le savoir... Et sur le bloc 4 c'est pas une fenêtre positionnée sur l'unité 6 mais une cheminée de même gabarit que les autres

Et après observation, peux tu décaler légèrement le petite tour du bloc un sur la droite, de façon à ce que le milieu de la tour s'aligne avec le bord de l''arcade ?

Alors je ne doute pas qu'avec ta maîtrise de l'outil, tu vas corriger ça en deux temps trois mouvements, mais je n'abuserai pas de cette facilité, c'est promis

@ Dudulepiot: A nous de determiner une echelle pour notre montage test, et je peux commencer le depliage.

étant un modéliste ferroviaire en sommeil pour le moment (manque de place), j'ai un faible pour l'échelle 1/87ème avec l'espoir un jour de voir figurer cette maquette sur mon réseau.

Ce n'est qu'une proposition, à voir en fonction de la possibilité technique et des souhaits des membres du forum

Et enfin, pour info, je me suis regardé pour le plaisir HP 4 hier soir et j'en ai retiré la conviction que le pont qui part de la tour de l'horloge est un marqueur important du chateau. Je vais donc m'inspirer de cette photo afin d'essayer de le réaliser tout ou en partie et si ça rend je te ferai suivre les données pour intégration :

@+

[keroliver]

J'adore le 1/87eme.

Rien a voir avec Harry Potter, mais regarde ici -surtout vers le bas- mes plus anciennes creations: http://teamaocmodels.tripod.com/" onclick="window.open(this.href);return false; (mouais... je viens de realiser que mes anciens site lycos ont disparus, donc, il n'y a plus grand chose a voir... buuuu) et j'ai travaille pendant quelques mois en parallele avec mes etudes.

Alors, c'est parti pour le 1/87eme!

Donc a toi de me dire, une unite equivaut a combien de millimetres/centimetres au 1/87eme ??

...

Et pour info, ca me prend une seconde et demi pour deplacer une tour et deux secondes trois quarts pour recreer une fenetre.lol

[Dudulepiot]

sympa le site

Pour répondre à ta question, peu ou prou, on peut partir sur une base 1 unité = 0,5 cm

@+

[Dudulepiot]

Plop all,

Un peu de silence forcé suite à un petit problème de santé : rien de grave heureusement, et comme me voilà cloué à la maison pour 15 jours je vais pouvoir avancer dans le détail des mesures du reste du château

Mais pour l’instant, avant d’engager les travaux de l’église, je voudrais rajouter quelques détails pour amener peut être une petite touche de réalisme supplémentaire (ouais, rien que ça… ).

Ca concerne les deux cloîtres, le premier du grand hall et le second étant celui à la fontaine.

Sur le premier, je rajouterai bien sur les extérieurs du relief dans les colonnes avec la base suivante :

Hauteur : 3 unités
Gabarit : 0,4 * 0,4 unités
2 * 10 réparties sur les longueurs du cloître, et 8 sur la largeur

Sur le second même principe en extérieur, je pense que la texture sans relief suffira pour l’intérieur :

Hauteur : 4 unités
Gabarit : 0,4 * 0,4 unités
7 réparties sur la longueur du cloître commençant au bloc 3, 8 de l’autre côté et 5 sur la largeur

@ très vite pour le chantier de l’église…

[keroliver]

Bien recu.

[keroliver]

De nouveaux morceaux avec:

la tour de l'horloge

le cloitre et la fontaine

fichier supprime.
