fw190 -a8

[arobase]

fabrication de l'aileron
traçage des lignes de pliage

[kapout]

Est-ce qu'a l'avenir il te serait possible de poster les photos en bloc et pas une par message ? Merci d'avance.

Edit Kapout : Il suffit de demander, c'est corrigé ! Merci d'avoir prévenu.

[Michel cerfvoliste]

Et bravo pour tous les détails techniques !

Bonne suite et bonne soirée, Michel

[arobase]

Bonjour
La suite de la construction

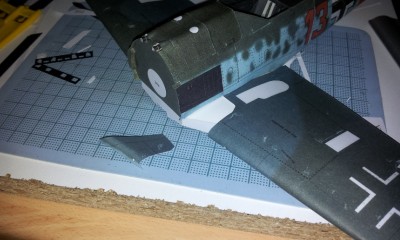

La partie avant de l'aile, au niveau de l'emplanture

Pour le formage de la tole, toujours le meme principe: un pinceau humide sur la zone à cintrer, une tige metallique au diametre adequat, un bout de mousse et de la patience

wouaif, bon ben y'aura le karman (piece de raccordement entre l'aile et le fuselage) et la peinture pour cacher les imperfections

[arobase]

L'ossature des parties fixe de l'enpenage sur jonc carbone (pas pour la resistance, juste la fleme de poncer un cure dent)

[arobase]

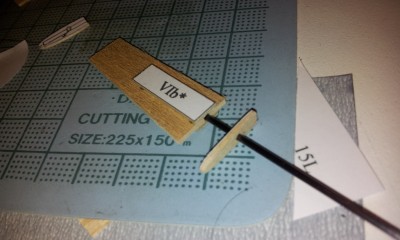

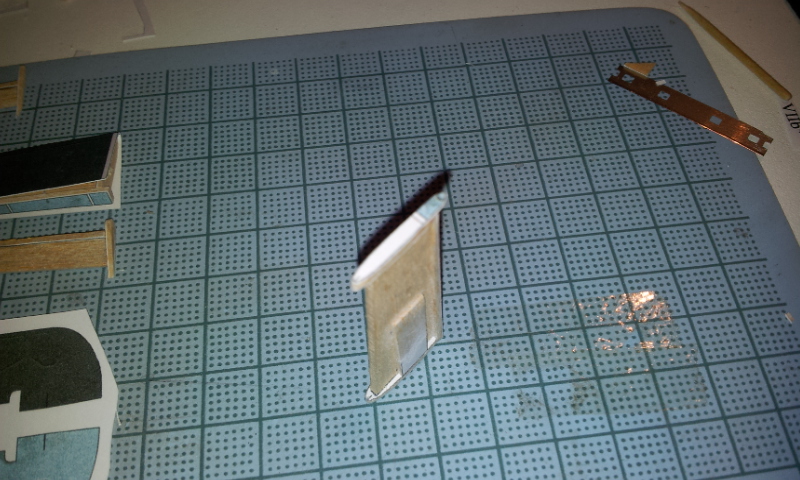

La partie mobile de la derive

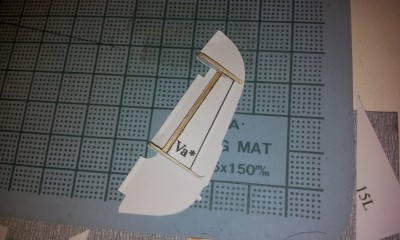

L'ossature

la tole mise en forme

La tole et l'ossature

[arobase]

En place pour la photo

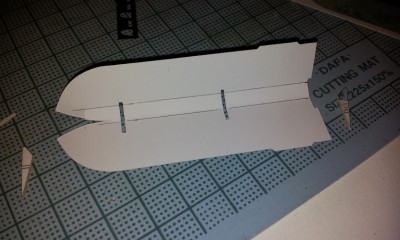

La partie mobile de l'enpenage

20120409_124647.jpg Son ossature

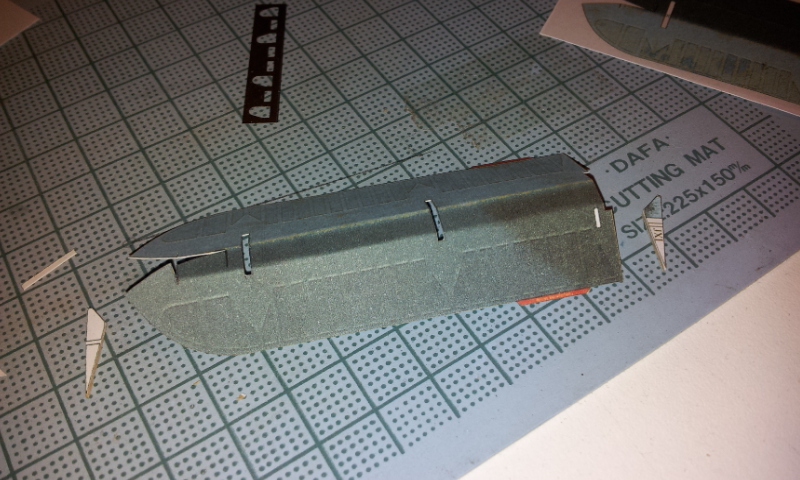

Formage de la tole superieure

[arobase]

L' ensemble collé

En place pour la photo, il n'y a pas les parties mobiles car je n'ai pas encore decidé de leurs positions

Demain je vais au meeting de modelisme " camargues airshow "
Il devrait y avoir du gros matos, je ferai quelques photos.

Donc si cela vous interesse quelqu'un, je pourrais poster qlq photos

a+

André

Pour repondre à Michel
Merci Michel, j'aime bien la partie technique, je bosse dans un bureau d' études

[cockpit26]

Wow encore plus beau qu'avant !
j'adore les ailerons ils sont super épais ! on dirait qu'ils vont bouger comme sur l'engin réel !
en tout cas bonne continuation ! j'espère que tu trouveras la meilleur configuration .

[arobase]

Bonjour
La suite du fw190

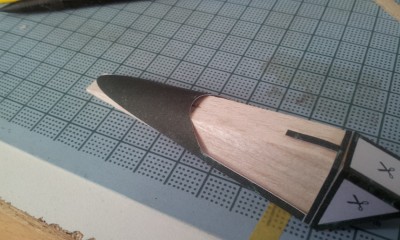

La fabrication de la verriere, la partie mobile

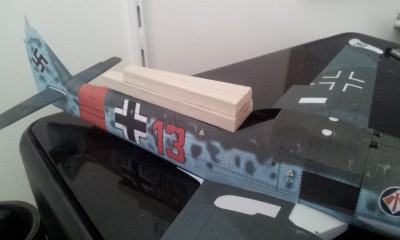

2 blocs de balsa ep. 8mm

traçage de la vue de profil et la section de la verriere (interface avec la partie fixe)

report sur l' ebauche du moule(section)

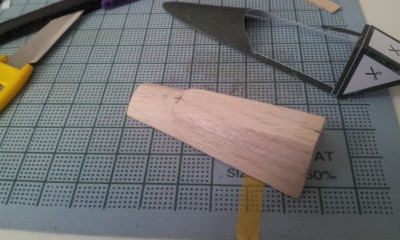

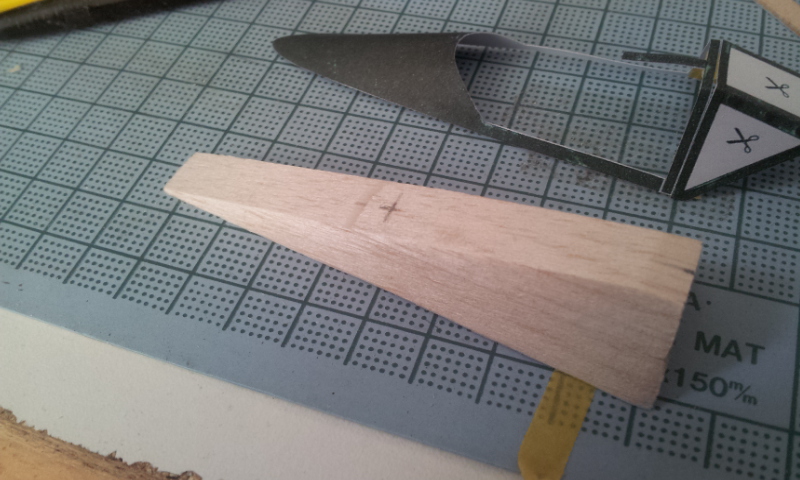

ponçage suivant le profil

ponçage suivant la section

[arobase]

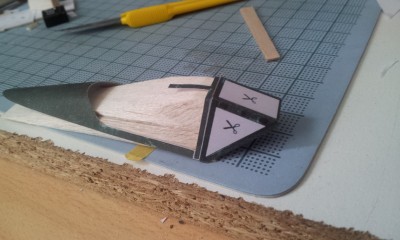

presentation grossière sur l'armature

reperage de la partie arriere de la verriere sur le moule pour avoir un point de depart pour le ponçage (arrondi)

[arobase]

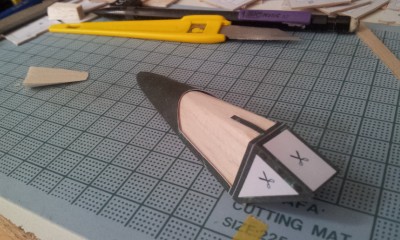

ponçage de la partie arrondie

Cela commençe à prendre

vérification sur l'armature

verification sur le fuselage

[arobase]

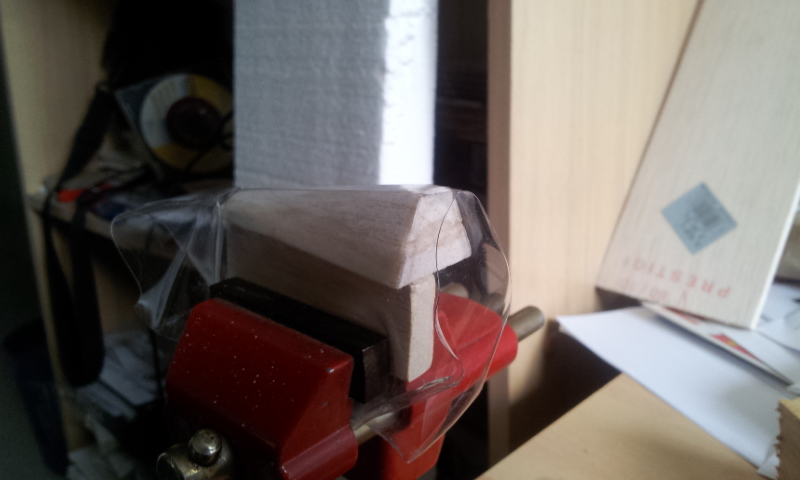

Le thermoformage

La verriere pincée entre l'armature et le moule

Et voilà

Prochaine étape la partie fixe, ce sera plus simple, juste 3 petites parties à decouper

[arobase]

Sur le fuselage

La question va bientôt se poser concernant la position de la verriere:
ouverte ou fermée?

j'aimerai bien avoir vos avis

Merçi à vous tous

a+

André

[antoon]

Super la verrière
Je suggère la position fermée pour la verrière pour conserver la forme de l'appareil .

au revoir
Antoon
