a+
METASEQUOIA
-
phh29
- Papier Photo
- Messages : 1687
- Enregistré le : jeu. mars 29, 2007 9:35 pm
- Localisation : France(49) Maine et Loire
- A remercié : 5 fois
- A été remercié : 11 fois
- Contact :
Buzuc
Est-il possible de remplacer le fichier "Mapping sous métasequoia" où il y a une petite erreur dans les commandes, qui se touve là
ftopic1854-0-asc-45.php
par celui là
Si tu estime qu'il n'y pas besoin de le faire et que dois juste laisser une message d'avertissement à cet endroit, supprime ce message
merci d'avance pour ta compréhension
@+
Est-il possible de remplacer le fichier "Mapping sous métasequoia" où il y a une petite erreur dans les commandes, qui se touve là
ftopic1854-0-asc-45.php
par celui là
Si tu estime qu'il n'y pas besoin de le faire et que dois juste laisser une message d'avertissement à cet endroit, supprime ce message
merci d'avance pour ta compréhension
@+
- Fichiers joints
-
- Mapping sous Métasequoia.pdf
- (2.09 Mio) Téléchargé 332 fois
-
dark vador
- Papier 160 grammes
- Messages : 984
- Enregistré le : mar. janv. 09, 2007 8:35 pm
- Localisation : rouen 76 powaaaaaaaa
- A remercié : 30 fois
- A été remercié : 18 fois
-
pierreg
- Papier Calque
- Messages : 77
- Enregistré le : dim. mars 04, 2007 11:27 pm
- Localisation : Ile de France
- A remercié : 23 fois
- A été remercié : 2 fois
- Contact :
Je profite de ce fil pour apporter ma contribution sur l'application des textures sous Metasequoia puisque pph29 a fait un beau tutoriel sur le sujet.
La méthode présentée "création du mapping" génère un maillage qui servira de patron pour la décoration. C'est la méthode générale mais pour les débutants ça risque d'être un peu complexe à la fois pour sa création et pour la décoration finale.
On peut souvent simplifier le processus en utilisant simplement un des "mappings" déjà prêts dans MQO. Il y en a 3 : "à plat", "cylindrique" et "sphérique" selon la forme de l'objet sur lequel on applique la texture.
Je vous en donne seulement le principe ci-dessous mais la méthode est bien expliquée dans le tutoriel en français de Metasequoia que je vous avais indiqué.
La condition est de disposer de textures qui correspondent à différentes projections planes de l'objet : de face, de côté, de dessus... Pour un modèle comme une voiture on utilisera le mode "à plat" (petit carré clair en haut à gauche de la fenêtre Mapping).
Pour ceux qui sont pressés, la texture à utiliser peut être une photo prise exprès ou redressée dans ce genre :
On va l'appliquer comme un papier peint sur les faces du modèle sélectionnées.
C'est avec cette méthode rapide que j'ai texturé ma petite Viper.
http://pierreg.free.fr/carton/projet/di ... ox_dcr.pdf
Il faut créér un matériau différent pour chaque projection plane du modèle avec en référence le fichier de texture (512x512 ou 256x256), puis l'affecter aux parties du modèle que l'on veut texturer.
Il faut en général avoir structuré le modèle en objets de type : face_avant, côté gauche, côté droit, etc... On cache les faces et les objets qui ne doivent pas être texturés : il ne doit rester de visible que ce qui doit être texturé avec le matériau courant, puis on clique sur "Map".
La fenêtre "Mapping" s'ouvre et on ne doit impérativement n'utiliser qu'elle à partir de ce moment.
Le cadre bleu indique l'emplacement courant du "papier peint à appliquer". On voit que par défaut il est placé pour texturer l'avant : en fait ce qu'on veut, c'est qu'il soit comme cela :
Donc, en restant dans le cadre Mapping, on clique sur "Rotate", puis "Scale" et "Move" pour ajuster. Il faut ajuster car au départ on risque d'avoir ça :
mais à coup de "Scale" et "Move" (dans la fenêtre Map) on y arrive assez vite :
Si on avait laissé les faces de l'autre côté visibles, elles sont automatiquement texturées aussi :
On fait la même chose pour l'avant et l'arrière en profitant de la symétrie, pour les roues on prend une texture carrée séparée pour se simplifier la vie...
On peut même simplifier encore le processus si pour chaque projection plane du modèle on fait une texture qui ne contient que cette projection.
En effet le cas que je présente utilise une texture composite qui sert à toutes projections.
Bon, de toute façon, on devrait arriver à peu près à ça :
Vous pouvez d'ailleurs utiliser votre dessin 3vues transformé en jpg ou bmp comme texture du proto : même s'il est au trait en noir et blanc, il vous guidera pour le montage du prototype.
A+
PierreG
La méthode présentée "création du mapping" génère un maillage qui servira de patron pour la décoration. C'est la méthode générale mais pour les débutants ça risque d'être un peu complexe à la fois pour sa création et pour la décoration finale.
On peut souvent simplifier le processus en utilisant simplement un des "mappings" déjà prêts dans MQO. Il y en a 3 : "à plat", "cylindrique" et "sphérique" selon la forme de l'objet sur lequel on applique la texture.
Je vous en donne seulement le principe ci-dessous mais la méthode est bien expliquée dans le tutoriel en français de Metasequoia que je vous avais indiqué.
La condition est de disposer de textures qui correspondent à différentes projections planes de l'objet : de face, de côté, de dessus... Pour un modèle comme une voiture on utilisera le mode "à plat" (petit carré clair en haut à gauche de la fenêtre Mapping).
Pour ceux qui sont pressés, la texture à utiliser peut être une photo prise exprès ou redressée dans ce genre :
On va l'appliquer comme un papier peint sur les faces du modèle sélectionnées.
C'est avec cette méthode rapide que j'ai texturé ma petite Viper.
http://pierreg.free.fr/carton/projet/di ... ox_dcr.pdf
Il faut créér un matériau différent pour chaque projection plane du modèle avec en référence le fichier de texture (512x512 ou 256x256), puis l'affecter aux parties du modèle que l'on veut texturer.
Il faut en général avoir structuré le modèle en objets de type : face_avant, côté gauche, côté droit, etc... On cache les faces et les objets qui ne doivent pas être texturés : il ne doit rester de visible que ce qui doit être texturé avec le matériau courant, puis on clique sur "Map".
La fenêtre "Mapping" s'ouvre et on ne doit impérativement n'utiliser qu'elle à partir de ce moment.
Le cadre bleu indique l'emplacement courant du "papier peint à appliquer". On voit que par défaut il est placé pour texturer l'avant : en fait ce qu'on veut, c'est qu'il soit comme cela :
Donc, en restant dans le cadre Mapping, on clique sur "Rotate", puis "Scale" et "Move" pour ajuster. Il faut ajuster car au départ on risque d'avoir ça :
mais à coup de "Scale" et "Move" (dans la fenêtre Map) on y arrive assez vite :
Si on avait laissé les faces de l'autre côté visibles, elles sont automatiquement texturées aussi :
On fait la même chose pour l'avant et l'arrière en profitant de la symétrie, pour les roues on prend une texture carrée séparée pour se simplifier la vie...
On peut même simplifier encore le processus si pour chaque projection plane du modèle on fait une texture qui ne contient que cette projection.
En effet le cas que je présente utilise une texture composite qui sert à toutes projections.
Bon, de toute façon, on devrait arriver à peu près à ça :
Vous pouvez d'ailleurs utiliser votre dessin 3vues transformé en jpg ou bmp comme texture du proto : même s'il est au trait en noir et blanc, il vous guidera pour le montage du prototype.
A+
PierreG
-
filbug
- Papier Photo
- Messages : 1460
- Enregistré le : sam. mars 03, 2007 9:52 am
- Localisation : doubs
- A été remercié : 1 fois
salut pierreg,
moi je ne connaissais pas la création 3D,mais comme je suis fan de maquette en papier et que les construction en scratch built sont longue et bien souvent pénible(la poubelle se rempli plus vide que le modele n' avance),j' essaye de me mettre a une autre méthode.
ce qui est amusant dans le modelisme c'est de realiser ses propres modèles ,je ne sais pas si la méthode de pph29 est la meilleure mais c'est toujours mieux que de ne pas avoir de méthode du tout.
on ne perd jamais a essayer de nouvelles choses.

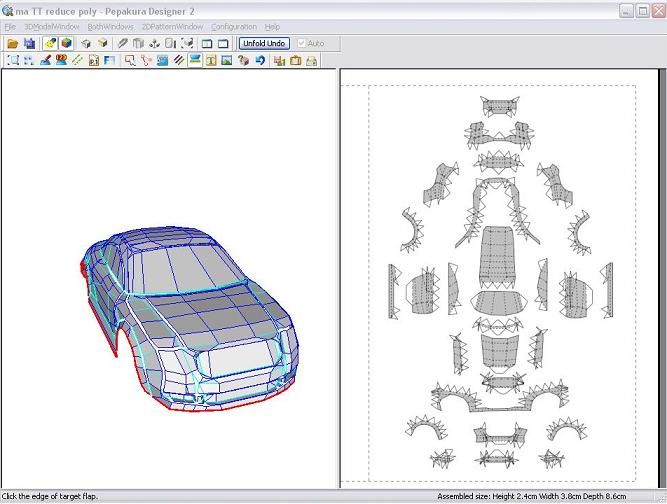

pour ce qui est de mon modele (la TT) je viens tout juste de finir le dévelopé sur papier ,le 1er essai de montage est pour bientot et je n'ai encore rien fais au niveau des textures.
j'essayerai la facon pph29 et si ca coince j'essayerais avec la tienne(qui a l'air plus simple)
de toutes facon ,l'essentiel ,c'est de prendre plaisir a ce que l'on fait,peu importe le temps que ca prend ou la facon de faire.
vous n'etes pas de mon avis?
a+
moi je ne connaissais pas la création 3D,mais comme je suis fan de maquette en papier et que les construction en scratch built sont longue et bien souvent pénible(la poubelle se rempli plus vide que le modele n' avance),j' essaye de me mettre a une autre méthode.
ce qui est amusant dans le modelisme c'est de realiser ses propres modèles ,je ne sais pas si la méthode de pph29 est la meilleure mais c'est toujours mieux que de ne pas avoir de méthode du tout.
on ne perd jamais a essayer de nouvelles choses.
pour ce qui est de mon modele (la TT) je viens tout juste de finir le dévelopé sur papier ,le 1er essai de montage est pour bientot et je n'ai encore rien fais au niveau des textures.
j'essayerai la facon pph29 et si ca coince j'essayerais avec la tienne(qui a l'air plus simple)
de toutes facon ,l'essentiel ,c'est de prendre plaisir a ce que l'on fait,peu importe le temps que ca prend ou la facon de faire.
vous n'etes pas de mon avis?
a+
le papier c'est fantastic!!!
I don't allways know what I'm talking about but I know I'm right
I don't allways know what I'm talking about but I know I'm right
-
phh29
- Papier Photo
- Messages : 1687
- Enregistré le : jeu. mars 29, 2007 9:35 pm
- Localisation : France(49) Maine et Loire
- A remercié : 5 fois
- A été remercié : 11 fois
- Contact :
Antho2b
Ne te décourage surtout pas, dans les 2 méthode proposés il y des niveaux de difficultés à passer.
C'est avec de l'entrainement et du travail que les choses que tu penses galères aujourd'hui, te paraitrons plus simple demain.
Entraine toi si il le faut sur des primitives de bases pour comprendre le fonctionnement, peu improte la méthode. Le principal est de comprendre le mécanisme.
Aller Bon courage pour la suite.
Ne te décourage surtout pas, dans les 2 méthode proposés il y des niveaux de difficultés à passer.
C'est avec de l'entrainement et du travail que les choses que tu penses galères aujourd'hui, te paraitrons plus simple demain.
Entraine toi si il le faut sur des primitives de bases pour comprendre le fonctionnement, peu improte la méthode. Le principal est de comprendre le mécanisme.
Aller Bon courage pour la suite.
-
antho2b
- Papier Photo
- Messages : 1567
- Enregistré le : mer. mars 08, 2006 9:18 am
- Localisation : CORSE (2B)

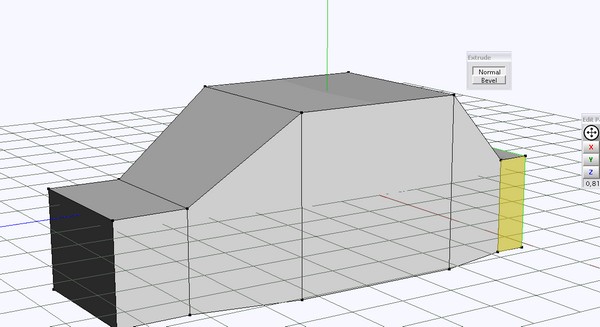

Salut phh29.
Je galere toujours avec le mapping.
Voila ce qui se passe.
Je pense faire tout comme il faut (j'ai recommence plusieur fois en prenant soin de suivre scrupuleusement ce qui est ecrit.
Le probleme arrive rapidement : page 8 premiere photo.
En fait apres avoir selectionné mes faces (laterales) et clique sur set material to faces (dans le menu selected) je n'obtient pas le meme resultat.
En fait rien ne se passe ????
Quelle erreur je commet ???
merci
Je galere toujours avec le mapping.
Voila ce qui se passe.
Je pense faire tout comme il faut (j'ai recommence plusieur fois en prenant soin de suivre scrupuleusement ce qui est ecrit.
Le probleme arrive rapidement : page 8 premiere photo.
En fait apres avoir selectionné mes faces (laterales) et clique sur set material to faces (dans le menu selected) je n'obtient pas le meme resultat.
En fait rien ne se passe ????
Quelle erreur je commet ???
merci
