keroliver Nascar tutorial

[keroliver]

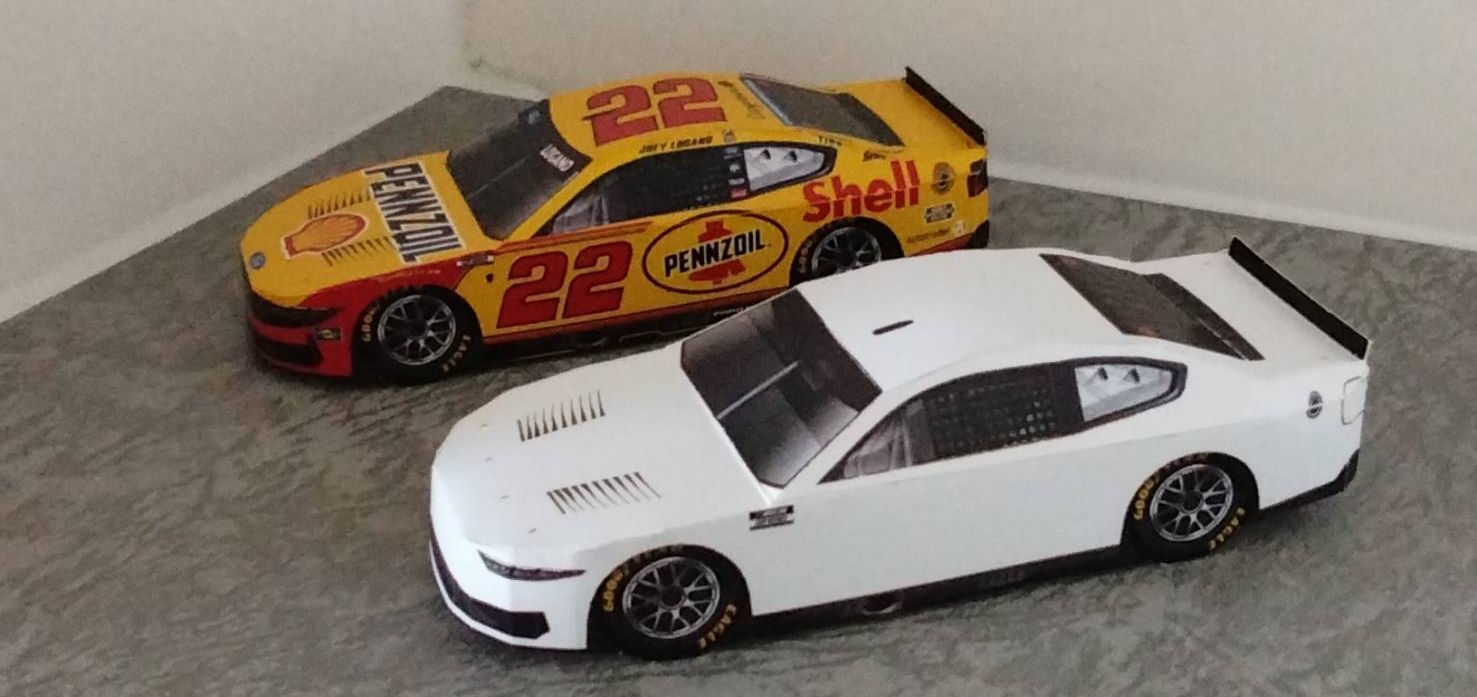

Comment creer une Nascar a partir du modele Nascar 2026 blank template?
200x500x130... scale 1/43... 30x116x46
wlnt = with lines no textures & nlwt = no lines with textures
voir 'atelier de keroliver 4' page 12 du mar. déc. 30, 2025

[keroliver]

Preparations:
telecharger le fichier .zip
telecharger et ouvrir Metasequoia 3D
telecharger et ouvrir Pepakura Designer
telecharger un logiciel de photo (j'utilise irfanView)
telecharger un logiciel de dessin (j'utilise Real World Paint)
telecharger une photo de Nascar du site internet https://store.nascar.com + diecast

[keroliver]

Ceci est un tutorial pour debutants
Oui, il existe d'autres techniques
plus meilleures, plus rapides, plus super
mais ce n'est pas le sujet d'aujourd'hui
Ce tutorial utilise les techniques et les outils les plus basiques

[keroliver]

Dans le logiciel photo,
couper 'crop' la photo
sauvegarder les vues de 'dessus' et de 'cote' en deux fichiers .jpg
comme par exemple ici... '2026 05 top' et '2026 05 left'

[keroliver]

Comment couper?

Vue du haut:
decouper en longueur... de l'avant du capot jusque derriere l'aileron arriere
decouper en largeur.. aux points les plus etroits de la carrosserie
sauvegarder l'image
Vue de cote:
decouper en longueur... de l'avant du capot jusque derriere l'aileron arriere
decouper en hauteur.. du dessous des pneus jusque le dessus de la voiture
sauvegarder l'image

Ces images sont environ 915 ou 920 pixels de long
Conseil... redimensionner a 2222 pixels

[keroliver]

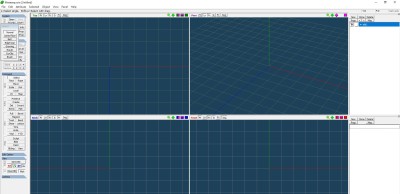

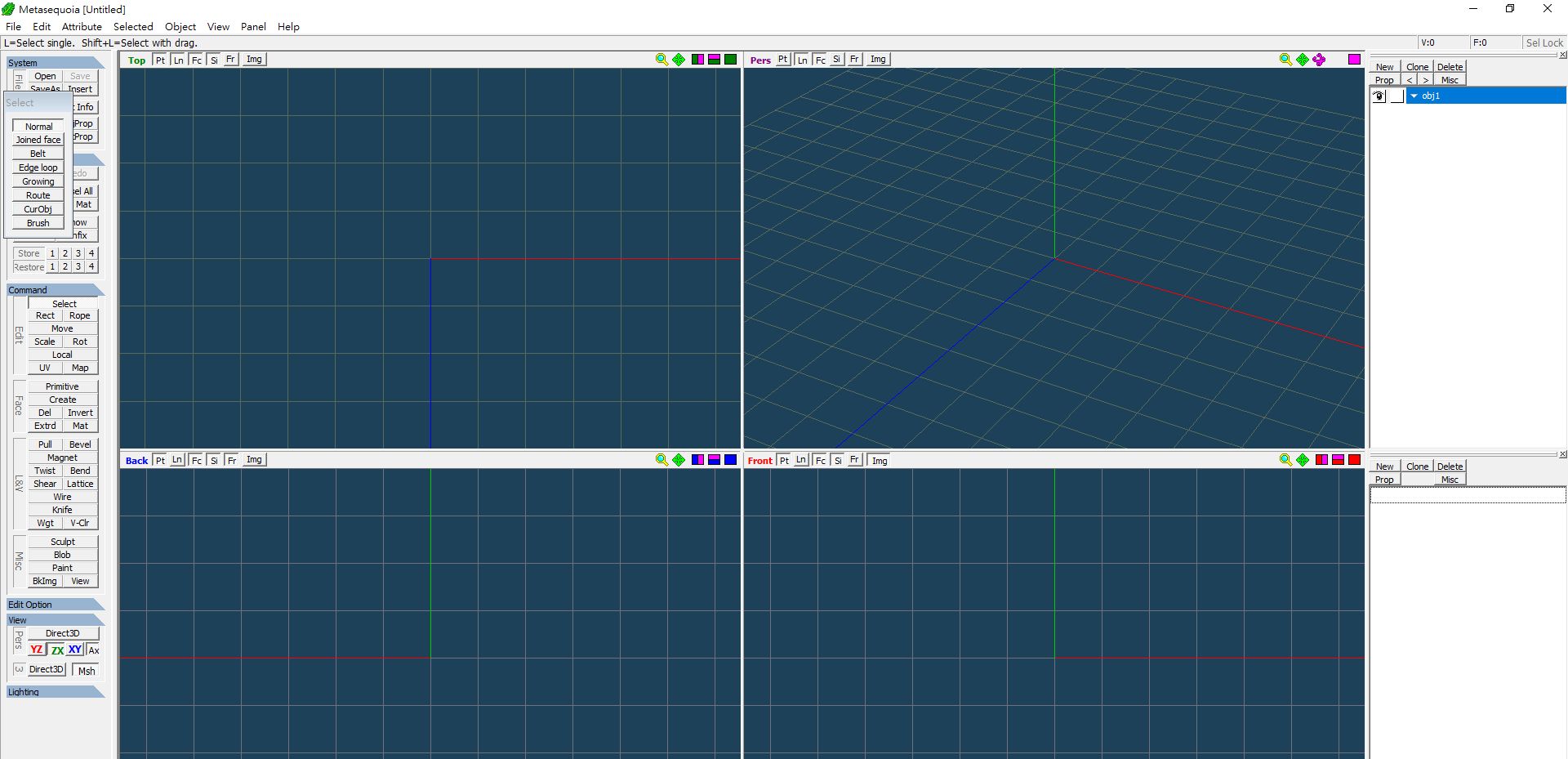

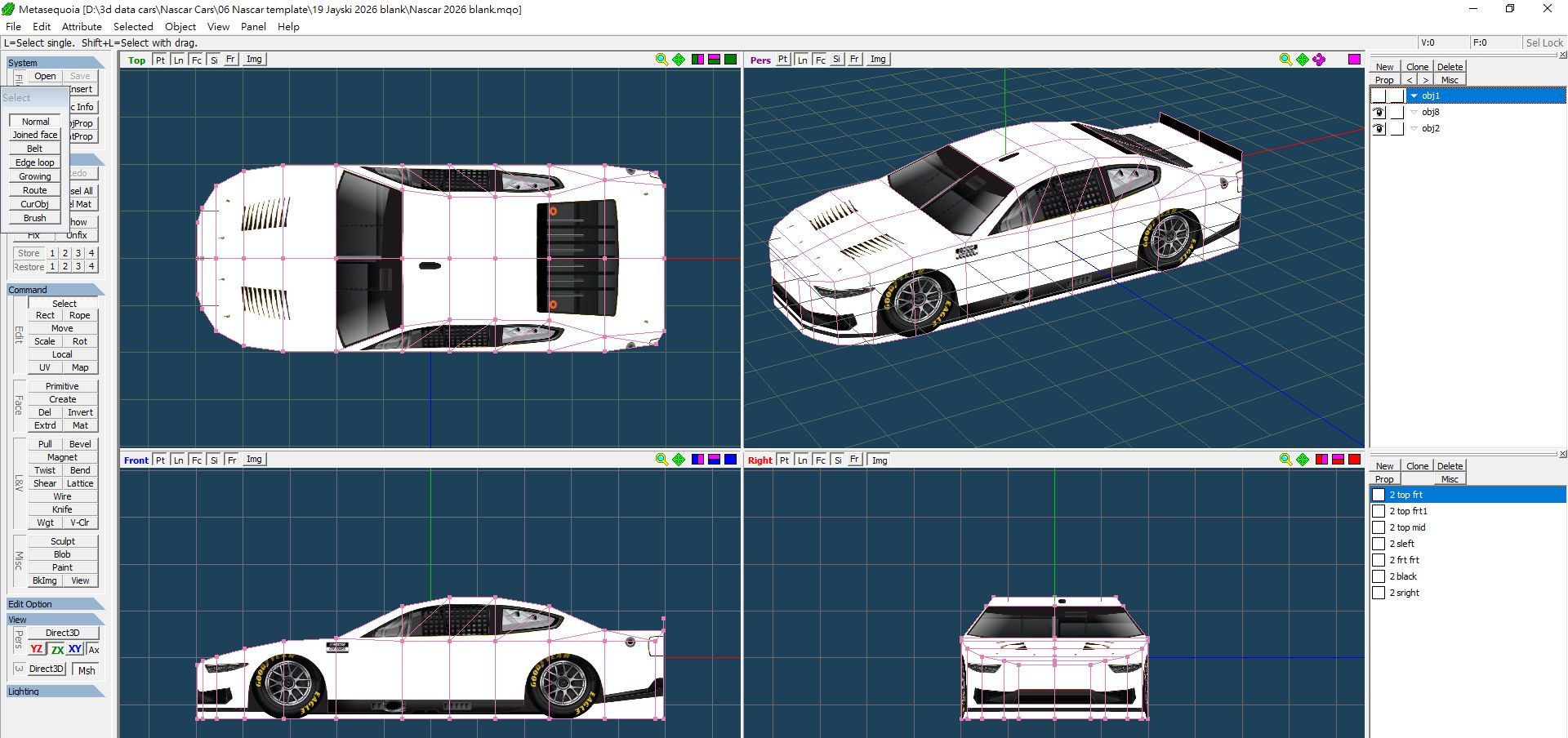

Ouvrir Metasequoia
Si c'est la premiere fois, ouvrir les tableaux 'panel' de 'object' et 'material' et les placer sur la droite de l'ecran
Ouvrir le fichier 'Nascar 2026 blank'
Visualisation photo 2

[keroliver]

Textures du dessus

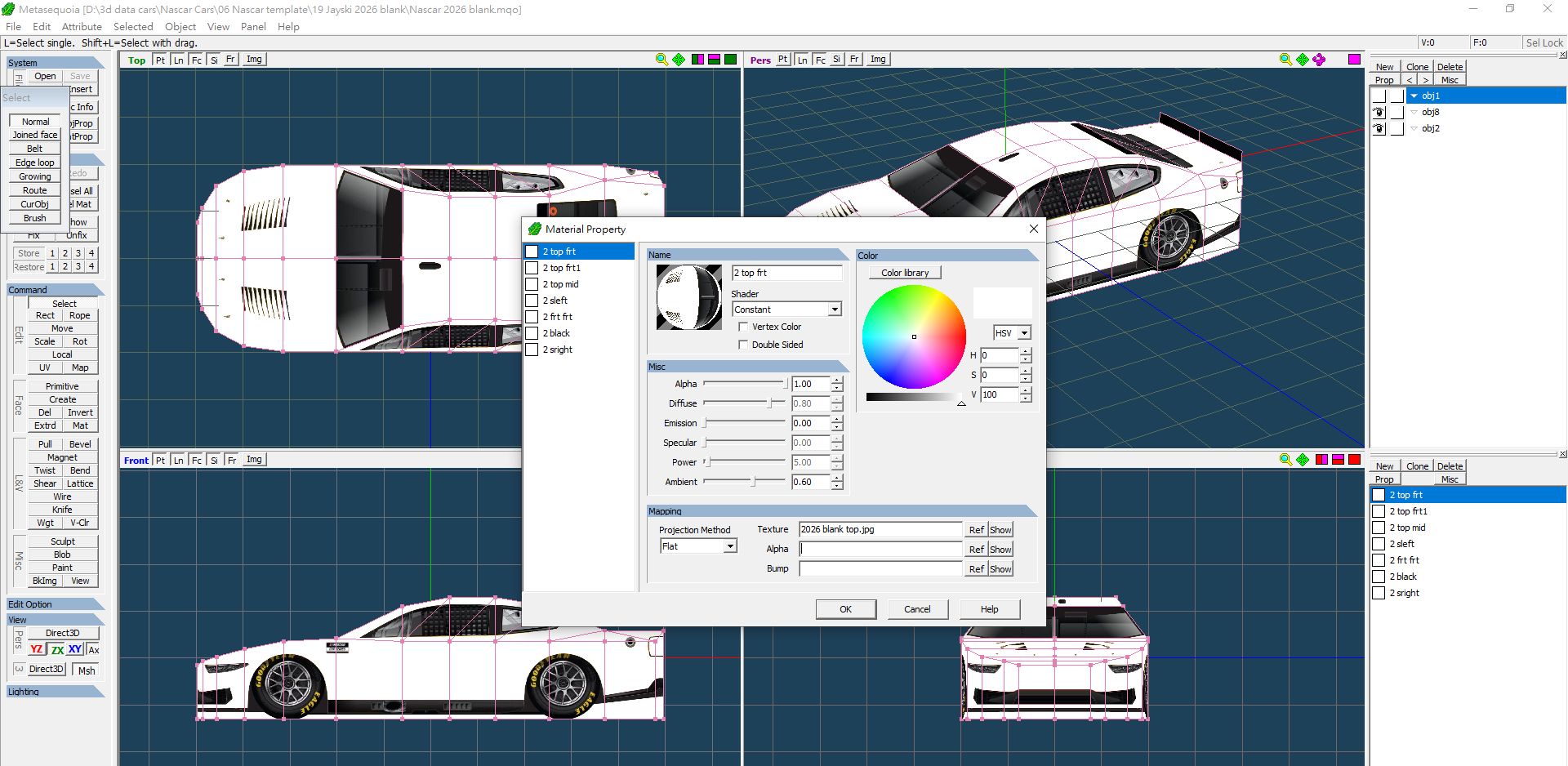

Double cliquer sur la premiere texture '2 top frt'
Un tableau apparait
Selectionner la premiere texture, elle devient bleue
Cliquer sur 'ref' et aller chercher votre 'vue du dessus' sur votre ordinateur
Pareil pour la 2eme et 3eme textures
Oui, il y a 3 textures pour le dessus
'top' = dessus

Textures des cotes
Double cliquer sur la 4eme texture '2 sleft'
Un tableau apparait
Selectionner la 4eme texture, elle devient bleue
Cliquer sur 'ref' et aller chercher votre 'vue du cote' sur votre ordinateur
Pareil pour la 7eme texture
Oui, il n'y a qu'une seule texture pour chaque cote pour l'instant
'sleft' & 'right'
s=side=cote, left=gauche, right=droit

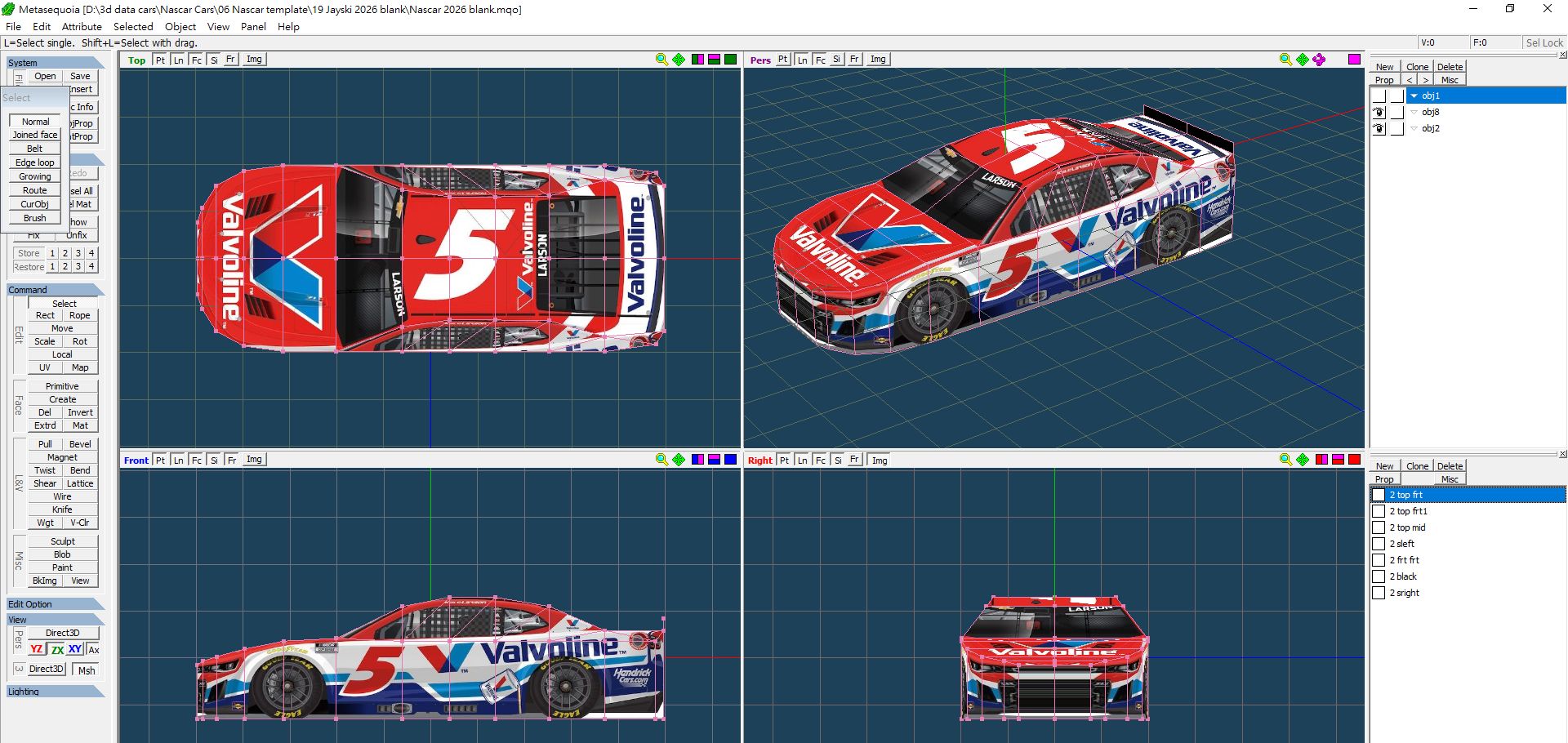

Cliquer 'ok' et magique!!
La voiture a de nouvelles couleurs!!

[keroliver]

Ces nouvelles couleurs correspondent a la carrosserie
mais il y a (toujours) des ecarts

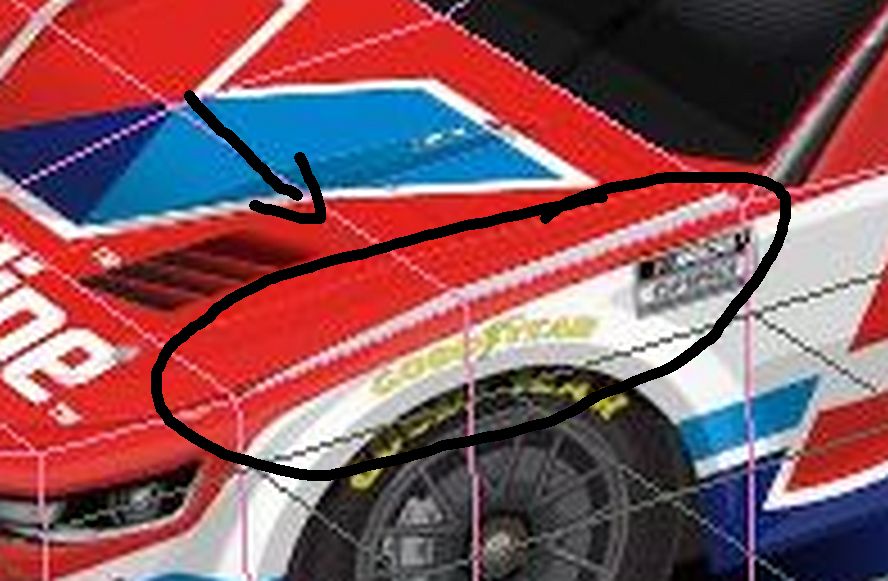

Par exemple, pour cette '2026 05',
les textures sur les cotes du capot avant ne s'alignent pas
Donc...

[keroliver]

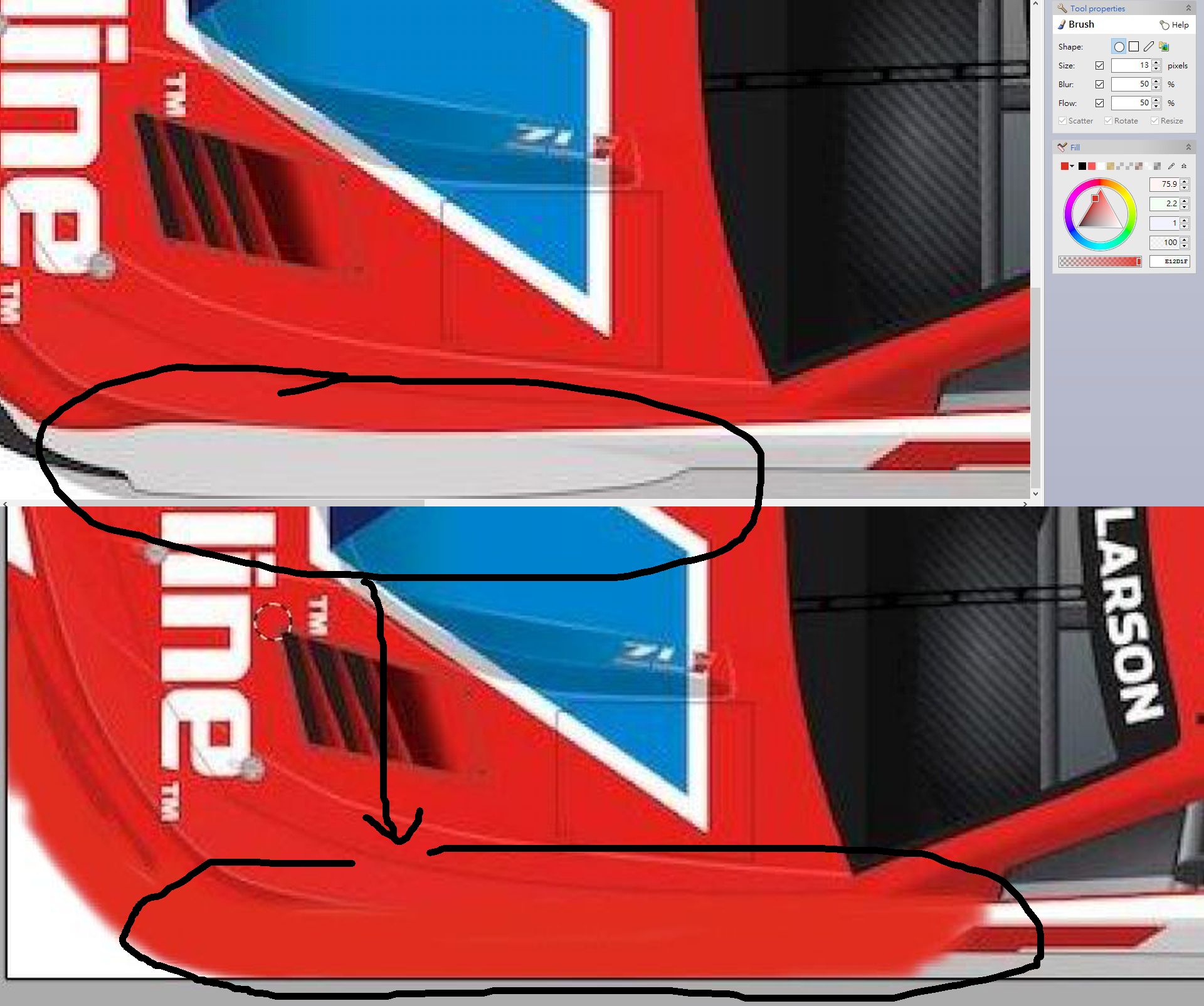

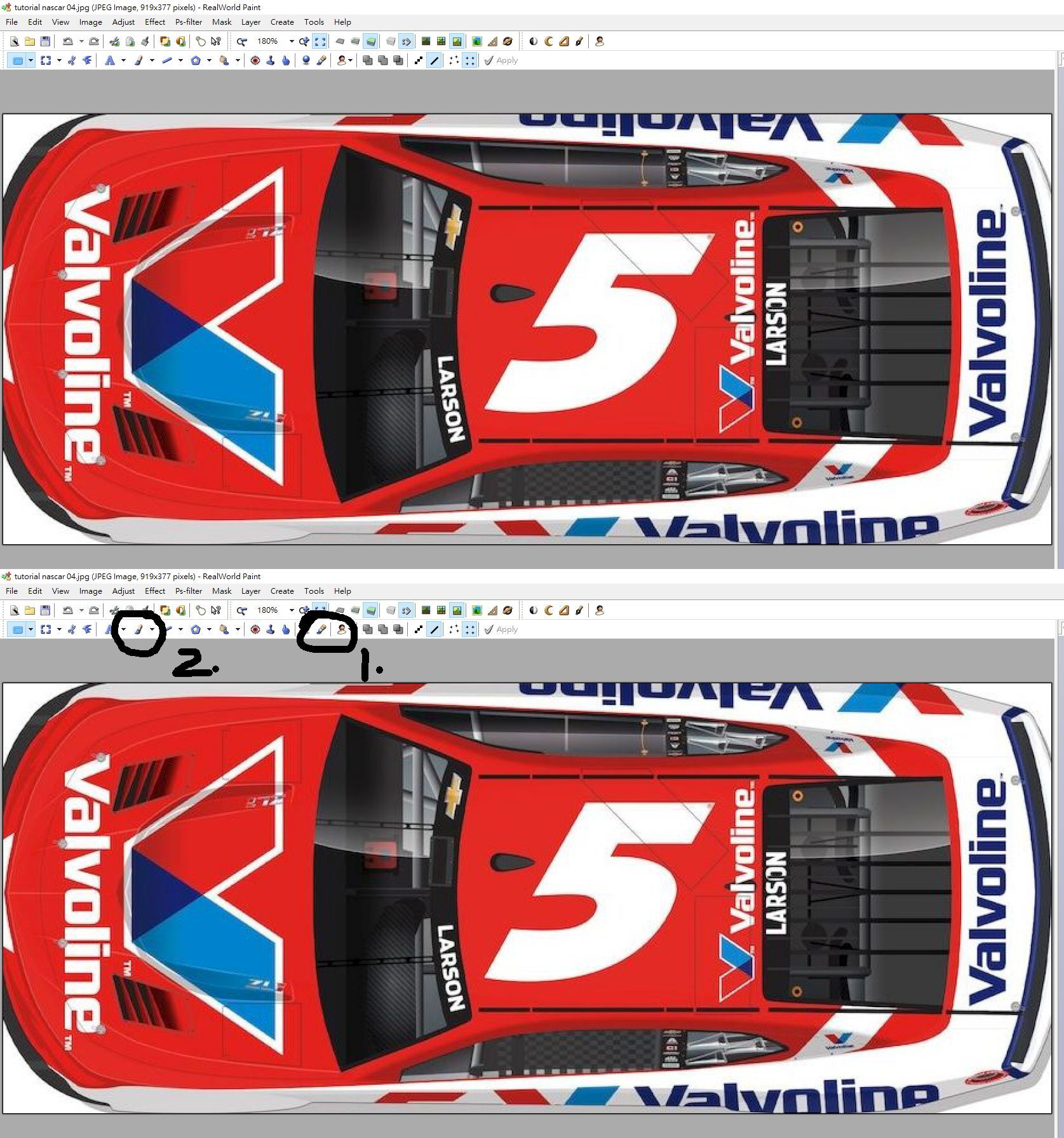

Ouvrir les 2 photos sur un logiciel de dessin
Avec l'outil 'dropper' choisir la couleur rouge
Avec l'outil 'brush' colorier la zone voulue
Ici... Les 2 bandes blanches de chaque cote

Conseil. regler le 'blur' et le 'flow' at 50%
Colorier la zone voulue
Sauvegarder l'image

Revenir sur Metasequoia, et hop! C'est corrige

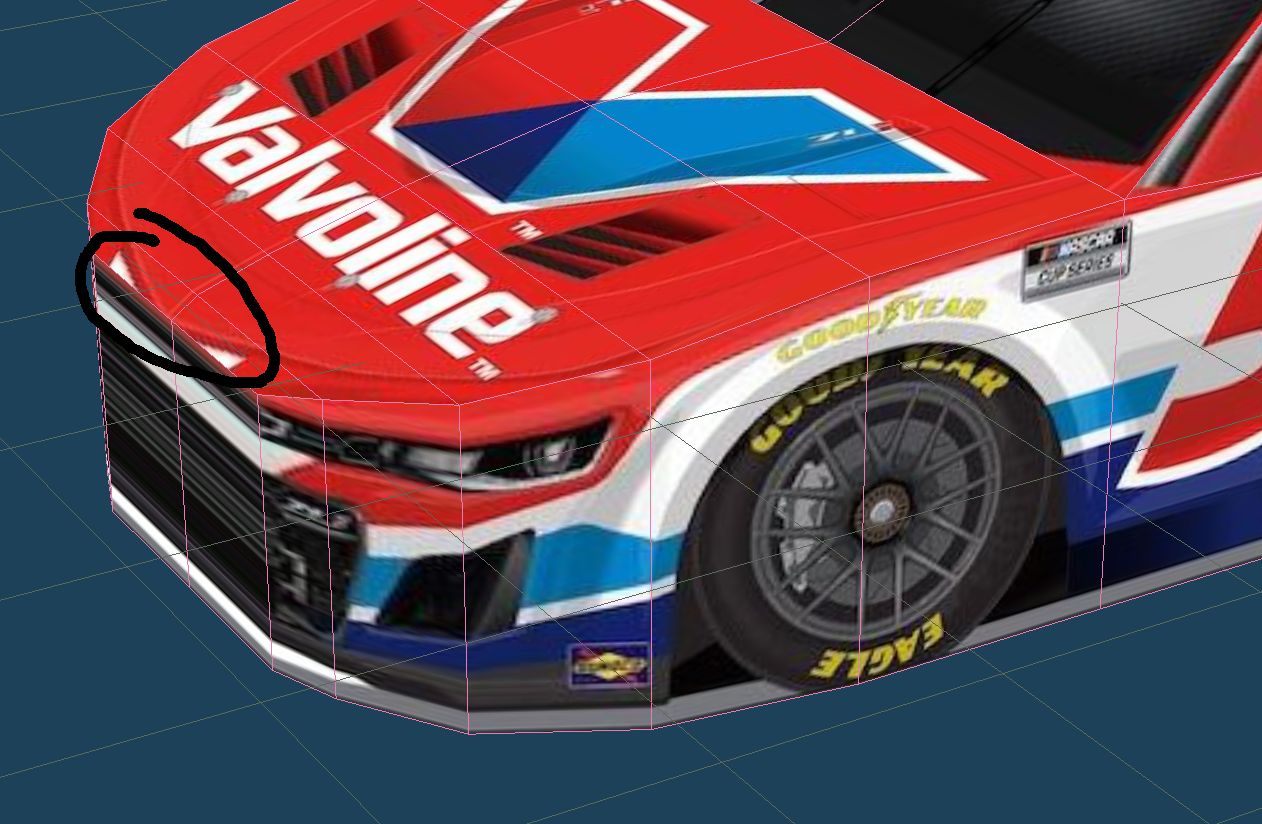

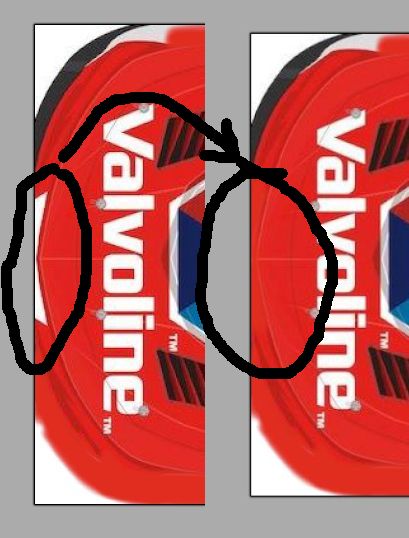

Mais je vois 2 triangles blancs a l'avant du capot

[keroliver]

Mais je vois 2 triangles blancs a l'avant du capot
Meme procedure pour ces 2 triangles blancs a l'avant

Sur le logiciel de dessin, je colorie cette zone en rouge
et cetera, et cetera...
et ainsi de suite pour toutes les petites corrections

Un aller retour constant entre le logiciel de dessin et Metasequoia

[keroliver]

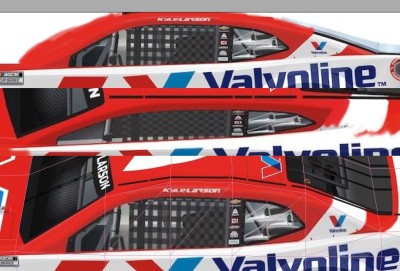

Pour cette bande noire, vous pouvez soit la laisser soit l'effacer, soit l'accentuer
Je vais l'effacer

[keroliver]

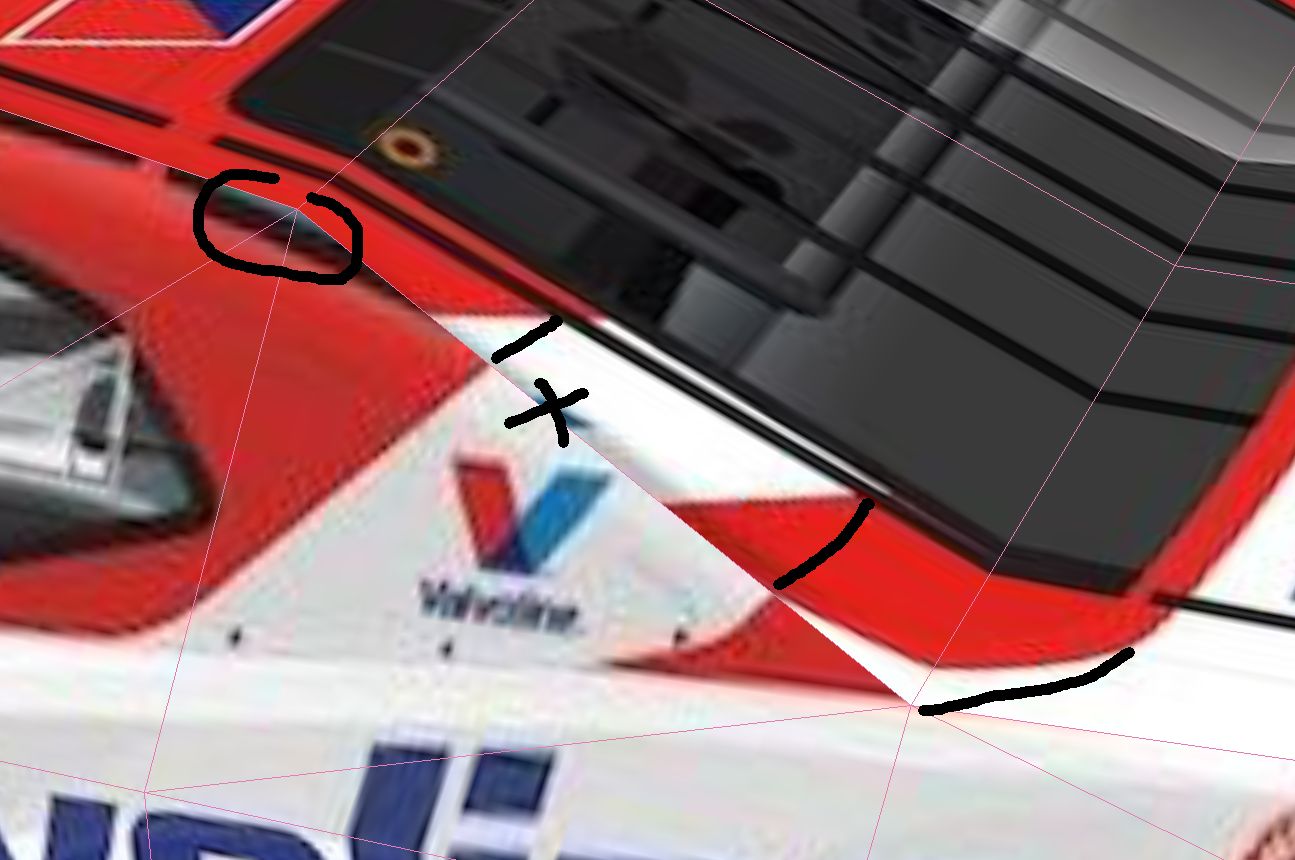

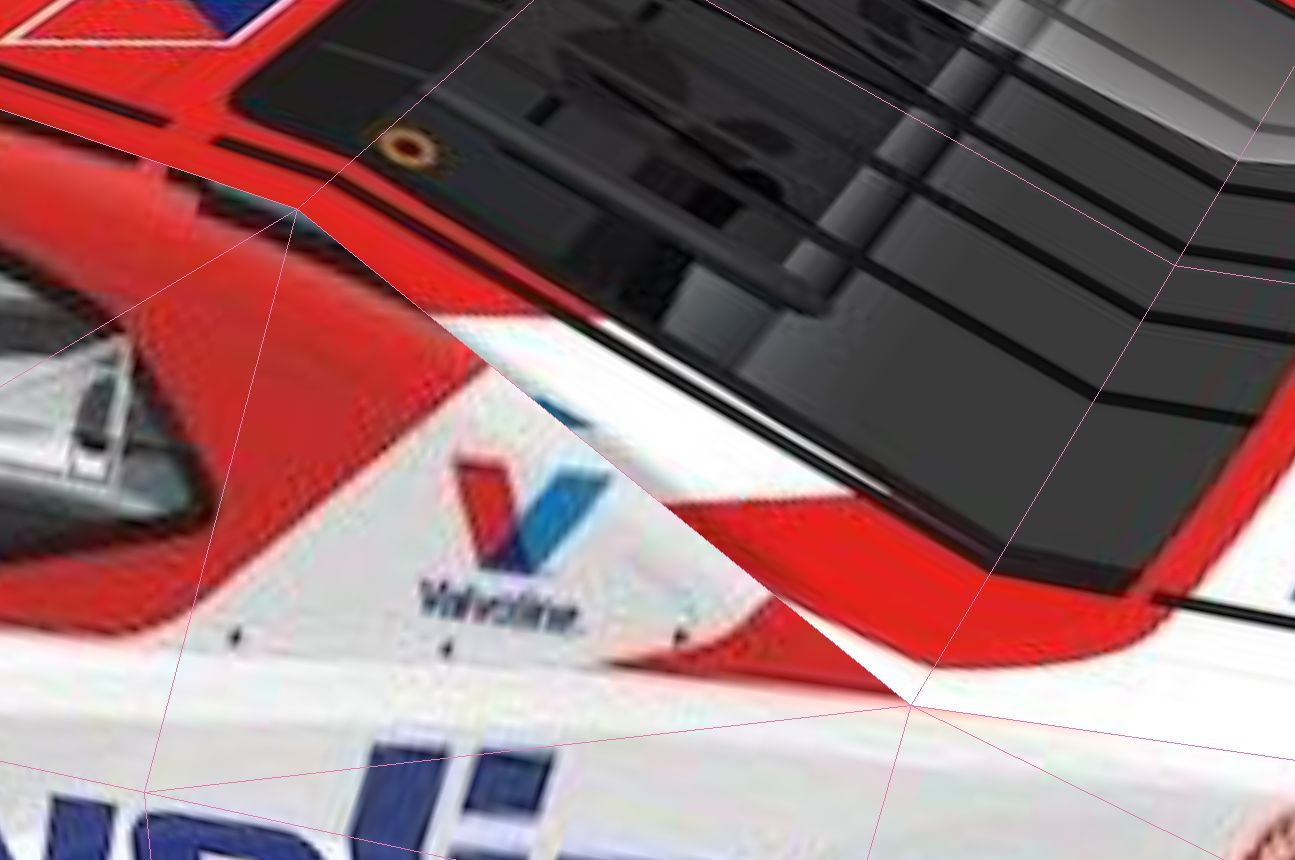

Les montants

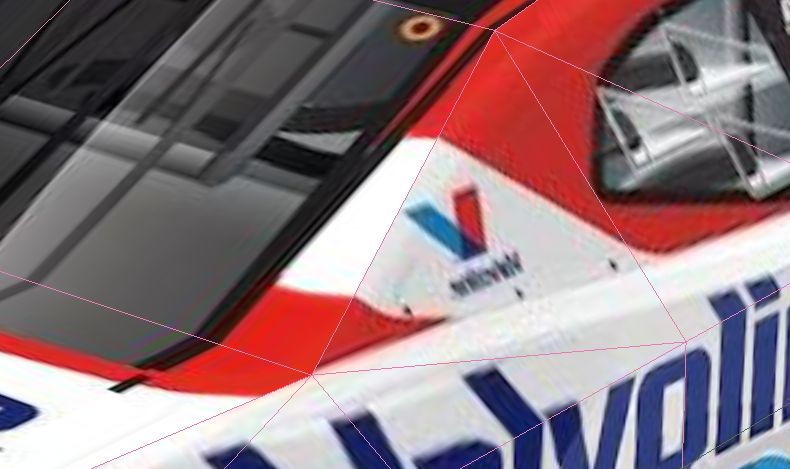

Plus visible et plus problematique est la zone des montants arrieres
Les lignes ne s'alignent pas, et ca se voit
Retour sur le logiciel de dessin
'dropper'... 'brush'... petit a petit, colorier les zones

[keroliver]

Pour l'aileron arriere,
parce qu'il existe deja en 3D, c'est mieux de l'effacer en entier sur la vue du dessus
(et ici, rallonger la ligne noire)
4 photos en alternance logiciel dessin et Metasequoia

[keroliver]

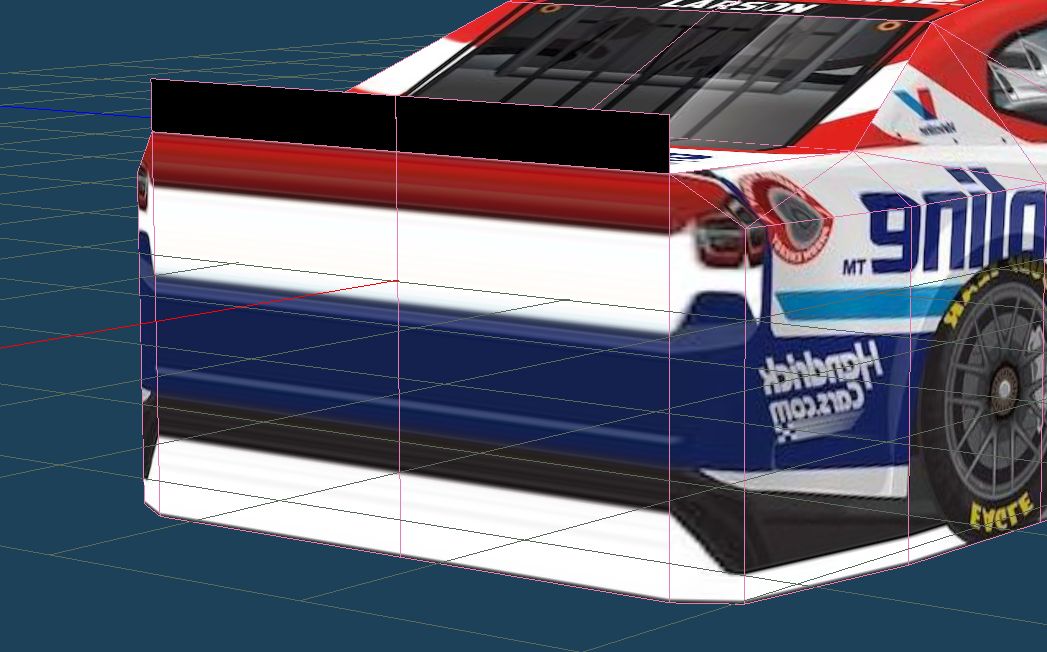

Sur ces photos, il n'y a pas les vues avant et arriere
Donc l'avant et l'arriere sont les textures des cotes

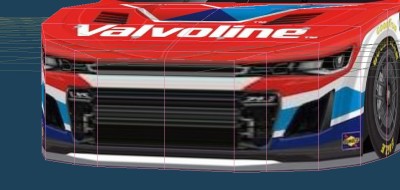

Dans ce cas, l'avant est okay

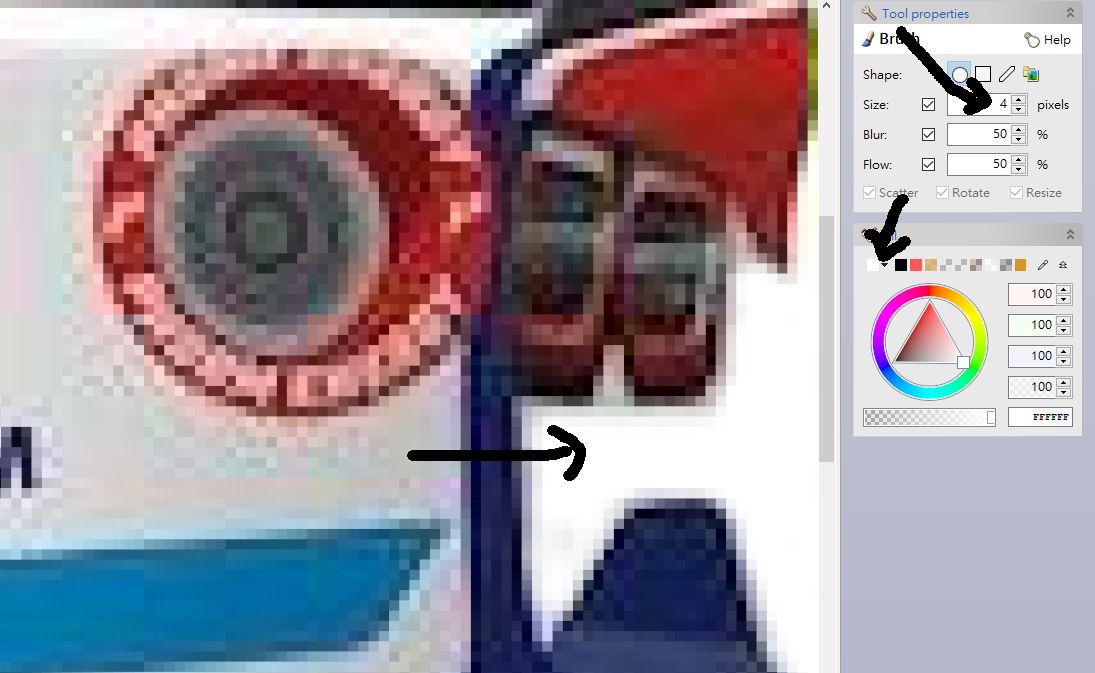

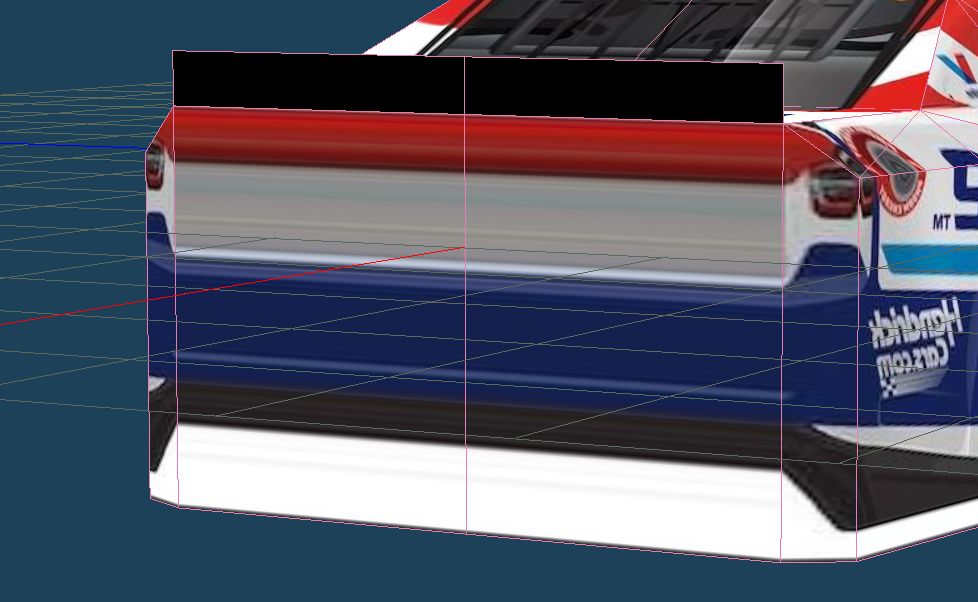

L'arriere est un peu sale, donc nettoyer avec la 'brush'
et une couleur standard, ici, du blanc
pareil pour la zone du bas, nettoyer un peu

[keroliver]

Passons au cote droit

D'abord les montants
Corriger les ecarts de textures sur les montants de porte
