Message par buzuc » lun. mars 06, 2006 10:52 am

Les pieds

Message par buzuc » lun. mars 06, 2006 11:00 am

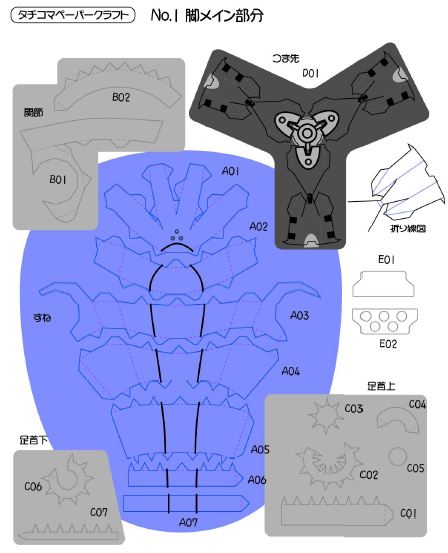

La feuille de base est le fichier 01.pdf

Cette feuille est à imprimer 4 fois pour avoir quatres pieds.

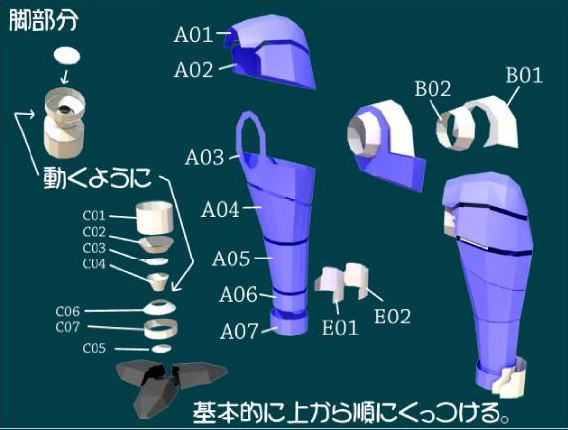

La feuille du manuel est assez explicite pour finir la construction :

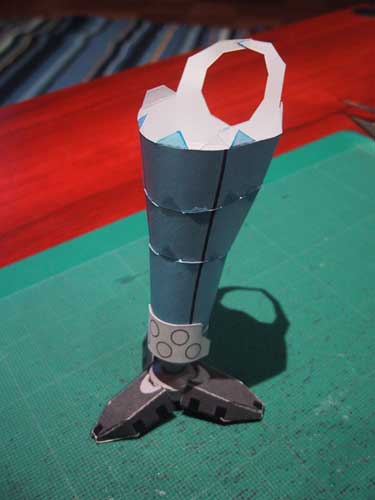

et voici le résultat :


Il faut juste faire attention à construire le pied (pièces C01->C05) avant la jambe (A03->A07). Parce qu'il est très difficile de rentrer la pièce C01 dans A07 une fois la jambe faite.

Ne pas fermer le haut de la jambe tout de suite (pièces A01,A02), il faut intégrer l'articulation (B01,B02) avant !

La rotule

Message par buzuc » lun. mars 06, 2006 11:10 am

La feuille de base est le fichier 02.pdf

Elle comporte 3 rotules, la quatrième est en bas de la page 3.

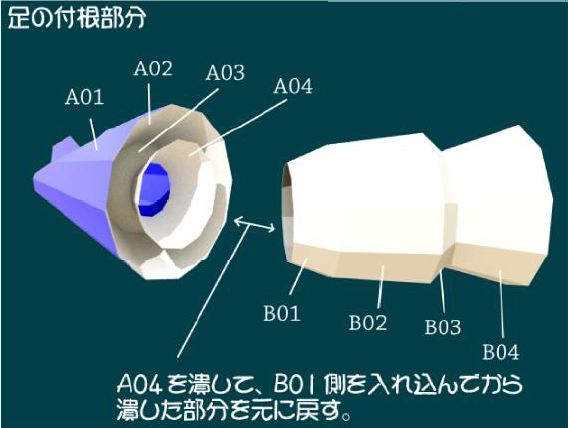

La feuille du manuel est suffisante :


Le seul point un peu délicat est la mise en place de A02 dans A01 mais ce n'est pas insurmontable !

Résultat :



Il faut refaire la même chose 4 fois

Prochaine étape : le corps de la bête !

Bas du corps

Message par buzuc » lun. mars 06, 2006 11:23 am

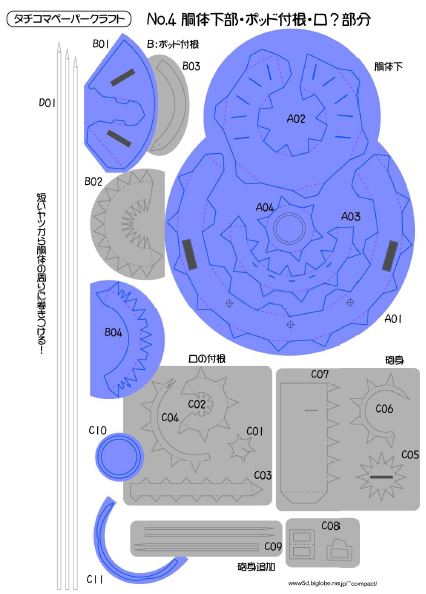

La feuille de base est le fichier 04.pdf

Les pièces numérotées de A01 à A04 seront utilisées ici.



Le dessin du manuel :


Attention à découper les fentes avant de commencer à coller (les traits bleus autour des pièces A02 et A03, celles-ci serviront pour le collage des rotules.

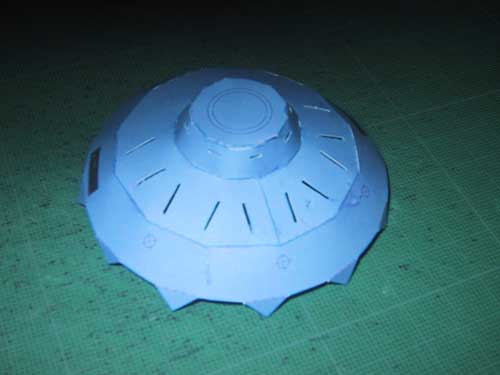

et le résultat :



Je me suis aperçu que j'avais mis la pièce A01 devant derrière : les petits ronds avec une croix dedans sont les marquages des emplacements pour les "bras" de la chose mais j'y reviendrais le moment venu !

Assemblage Corps et rotules

Message par buzuc » lun. mars 20, 2006 10:34 am

J'ai bien bossé pendant mes vacances quand ma petite puce faisiat sa sieste :

Assemblage du corps et des rotules :


Montage du haut :

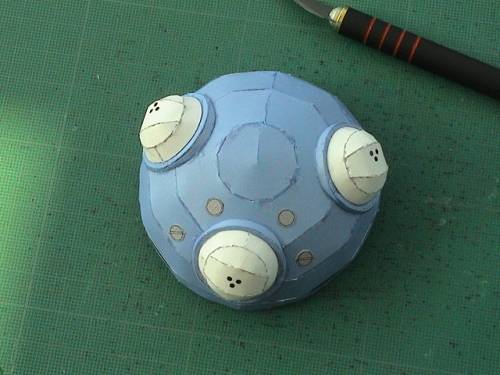

et avec les "yeux" :


Concernant le montage des pieds, je suis en train de modifier quelques trucs pour avoir une maquette entièrement articulée... A Suivre

Les pieds au complet

Message par buzuc » lun. mars 20, 2006 10:35 am

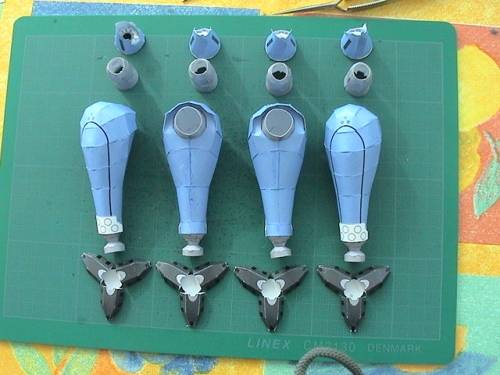

Et en même temps, j'ai fini les 4 pieds :


Vous noterez la superbe nappe de mes beau parents

Message par morph » lun. mars 20, 2006 1:27 pm

houaouuuuu, belle nappe
Je plaisante, beau travail.
c'est une bonne idee de montrer ces realisations au fur et a mesure de leur avancement. Ca peut aider. Faudra que je fasse pareil pour la prochaine. L'actuel est trop avancée.
@+

"Bras" du milieu

Message par buzuc » ven. mars 24, 2006 1:46 pm

Ca avance doucement en ce moment mais voilà le "capteur" du tachikoma :

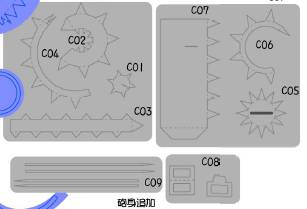

Feuille de base : fichier 04.pdf


et la partie du manuel :

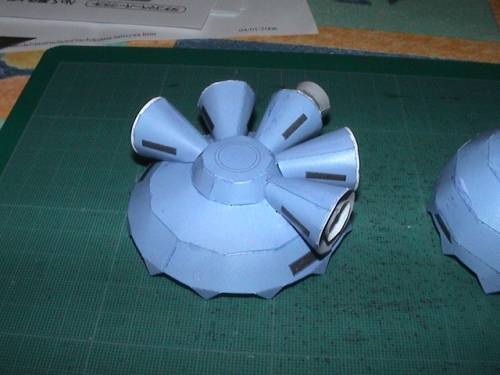

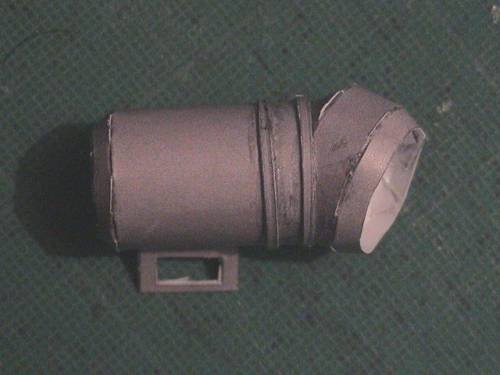

Voici le résultat final :


Ca fait un peu "sale" en gros plan et sans flash mais le résultat me plait assez

Petite précision sur cette petite pièce : Le morceau noté C08 (celui de gauche) est à replier et coller sur le morceau C08 de droite pour obtenir une pièce grise des deux côtés avec trois épaisseurs de papier !

Ne pas oublier de découper l'encoche dans C07 avant de former le cylindre sinon ça devient très très dur à découper sans soucis !

Les "languettes" notées C09 servent pour créer les "épaulements" à la base de la pièce C07. On obtient deux épaulements en collant deux languettes l'une sur l'autre.

Les bras

Message par buzuc » jeu. avr. 06, 2006 1:45 pm

J'ai pris mon tachi avec moi en Corée,

Aujourd'hui les bras :

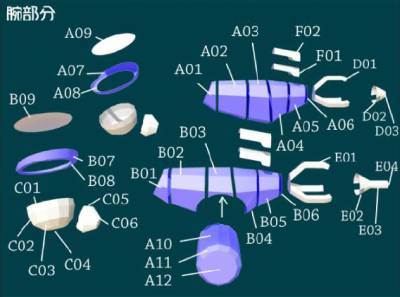

Extrait du manuel :

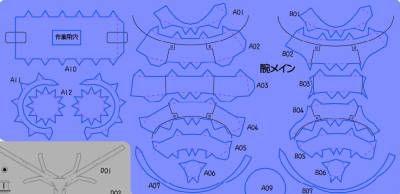

Extrait des feuilles utilisées :

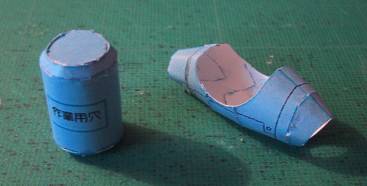

et le résultat :
Pièces B01 à B06 et A10, A11, A12


et la "main" c'est super petit


Et voilà, la suite au prochain numéro

Message par morph » jeu. avr. 06, 2006 5:14 pm

Message par antho2b » jeu. avr. 06, 2006 10:22 pm

Message par Pascath » jeu. avr. 06, 2006 11:54 pm

Message par Newbie » dim. sept. 03, 2006 8:01 pm

Message par ZILL » lun. sept. 04, 2006 12:29 am

Message par Newbie » dim. sept. 10, 2006 10:28 pm

J'ai les fichier et je suis justement en pleine construction Si tu les veut je te remet ça a dispo en début de semaine.
