Modèles sous Ampoules???

Message par jast2000 » ven. avr. 04, 2008 5:23 pm

Hello,
J'espère que vous êtes tous la.

Voici, en image la préparation de l'ampoule.

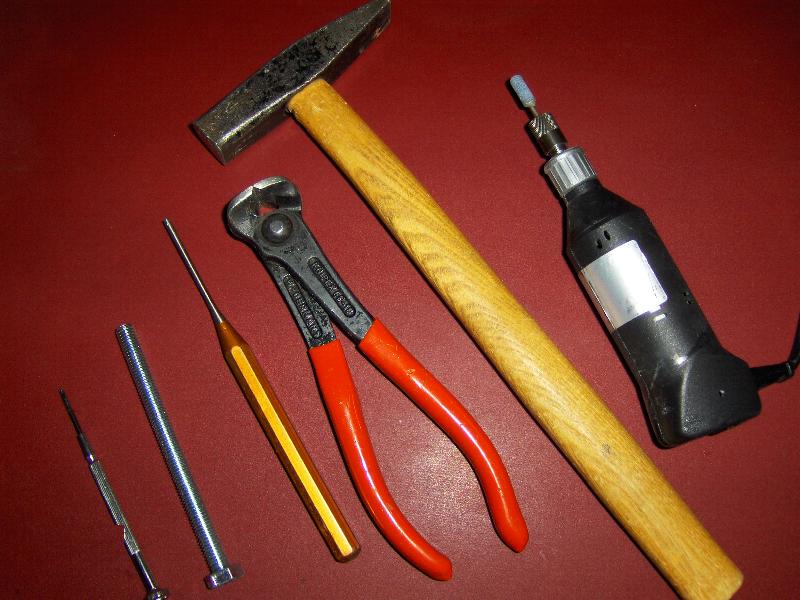

le matériel:


percer sur environ 5 mm de profondeur


Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
Michel cerfvoliste
Donateurs
Donateurs
Messages : 9657
Enregistré le : sam. mai 05, 2007 9:43 am
Localisation : Chambon la Forêt - LOIRET
A remercié : 6095 fois
A été remercié : 2238 fois

Message par Michel cerfvoliste » ven. avr. 04, 2008 5:25 pm

J'aime bien le marteau à bomber le verre !

Très intéressant ! Tu utilise des lampes neuves ou usagées ?
Quand le forêt arrive dans le vide que se passe-t-il ?

Bonne suite, Michel
En cours : Le Caudron C272 LUCIOLE de Philippe RENNESSON
Quelques modèles de HY
Mon album : http://www.maquettes-papier.net/galerie ... ?cat=10339

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:26 pm

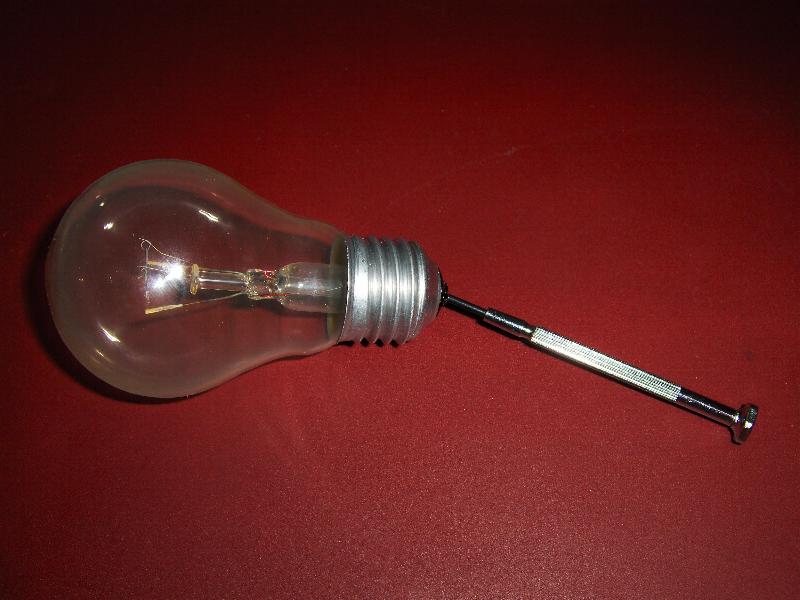

A l'aide d'un petit tourne-visse on casse la partie noire du culot


Voici le résultat


http://avions-papier.hostarea.org/
Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:29 pm

Hello,

le prix des lampes neuves étant très bas, cela n'est pas couteux.

dans ce premier perçage, le vide n'est pas rompu.
Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:33 pm

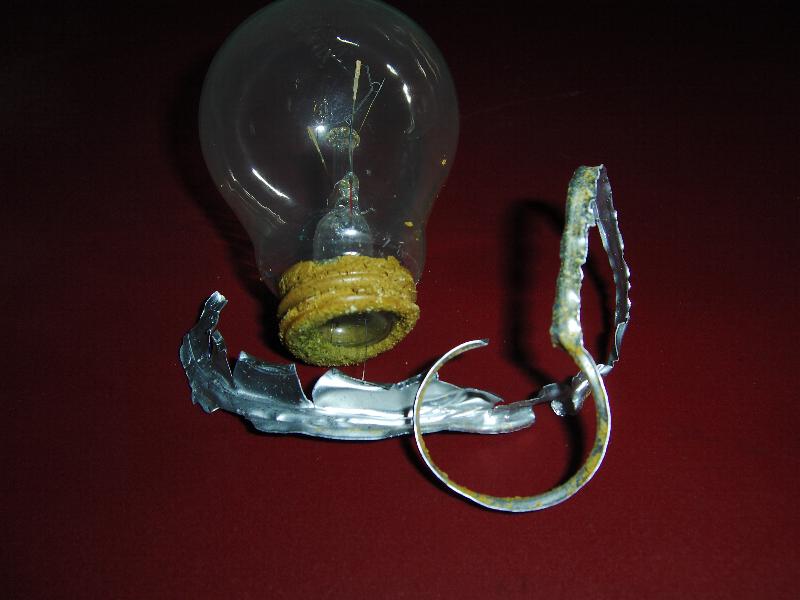

on continue donc par le démontage du culot avec l'aide de la tenaille.
cela n'est pas très difficile.


voici le résultat

Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:36 pm

A l'aide d'un couteau on enlève la colle qui reliait le verre au culot.


voici le résultat.

Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:38 pm

Je fais cela à mains nues mais au début des gants sont les bienvenus
Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:42 pm

Maintenant nous allons rompre le vide sans bruit et sans problème à l'aide d'un chasse goupilles et d' un petit coup sec avec le marteau


voici le résultat

Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:44 pm

Est-ce que des questions sont formulées, j'y répond en même temps. que les photos passent.
Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:53 pm

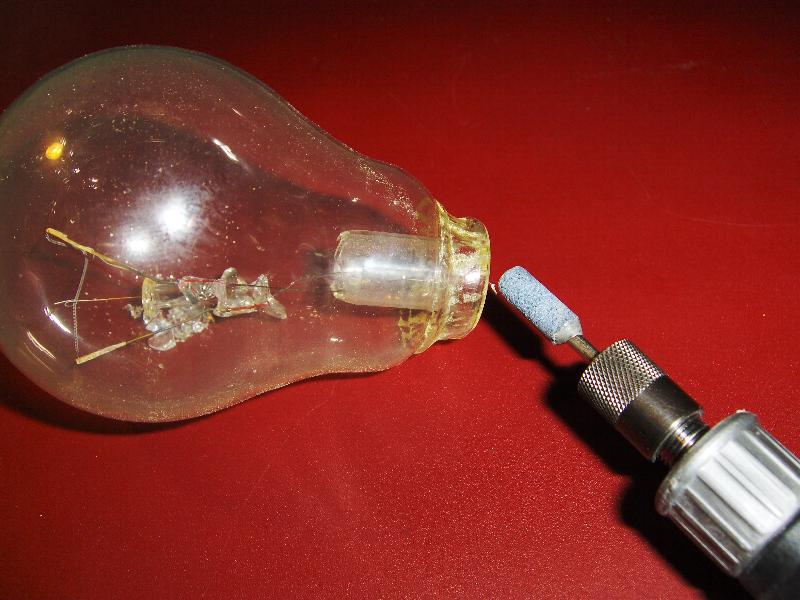

on continue par le plus délicat. le fraisage du culot en verre de l'ampoule
a l'aide d'une petite fraise et d'une mini perceuse.

(attention on porte des lunettes de protections)

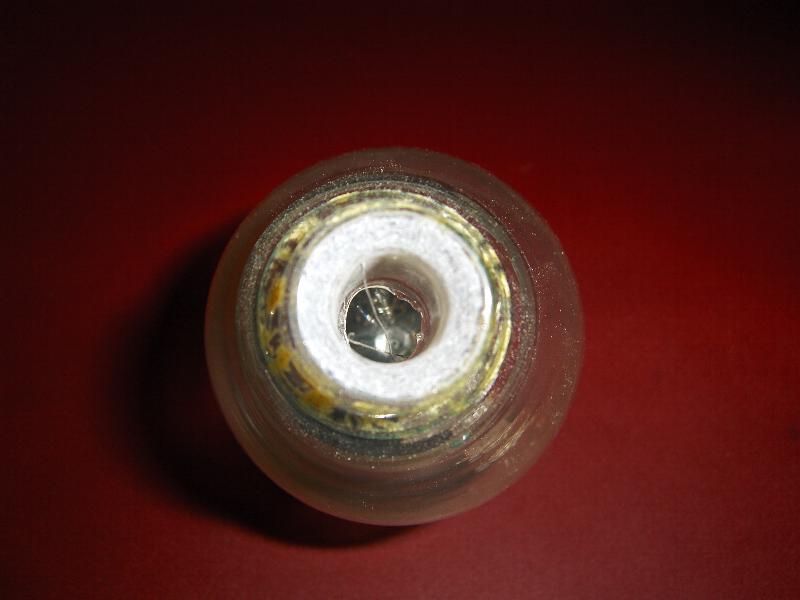

il faut juste marquer le verre selon l'angle de cette photo. en principe 3 tours sont suffisant pour que le verre soit dépoli et présente la couleur blanche que vous pouvez voir sur la 2ème photo.


Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 5:58 pm

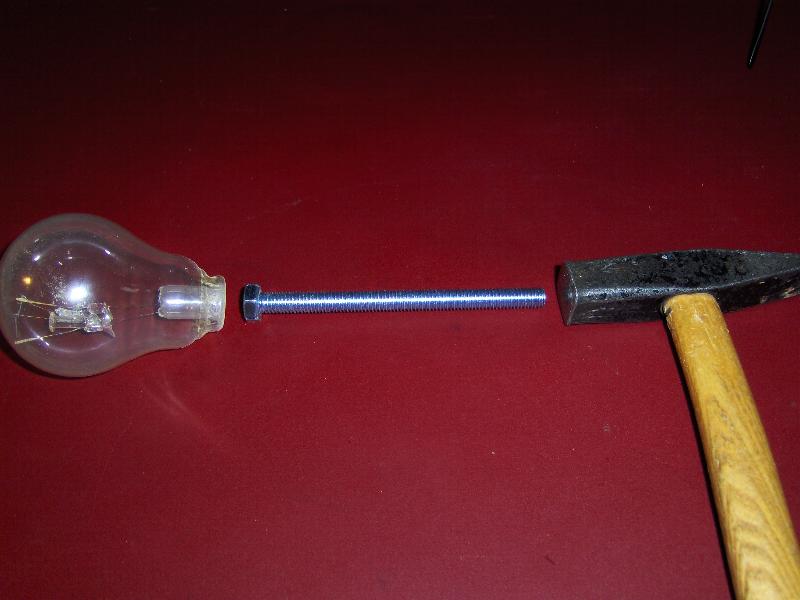

Maintenant, on va créer le trou final du culot en verre à l'aide d'un boulon du diamètre voulu pour le diamètre du trou final





la frappe du marteau doit être très légère si cela ne vient pas du premier coup, vous pouvez éventuellement refaire un tour avec la fraise mais avec délicatessse.
Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 6:02 pm

Pour ce faire je tiens l'ampoule et le boulon de cette façon. le port d'un gant peut être recommandé.




voici le résultat.

Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 6:08 pm

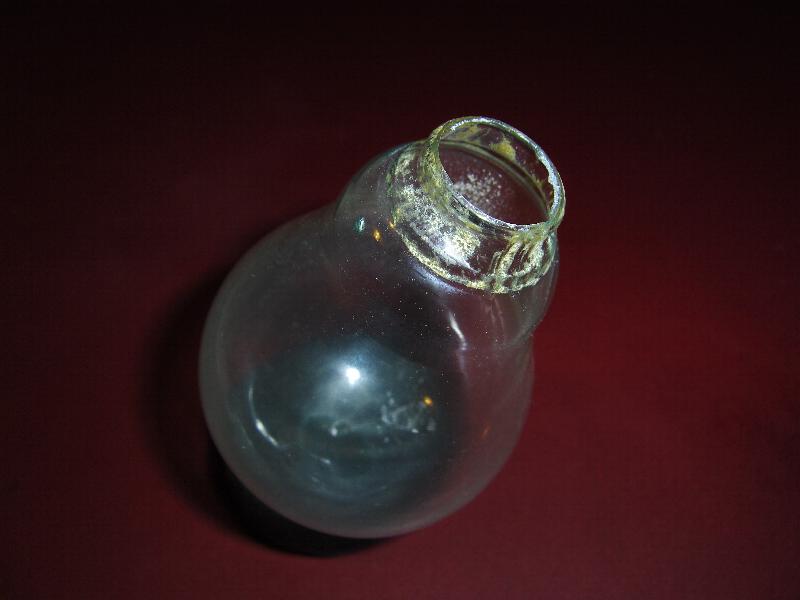

Après avoir vidé les déchets vous obtenez un trous plus ou moins régulier que l'on peut légèrement égaliser avec la fraise.

au prochain épisode, je vous montrerai comment faire un nouveau culot métallique avant la construction de l'avion à inclure.

j'attends vos questions ou remarques.

Ce travail ne doit pas être réalisé par des enfants


Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;

Avatar du membre
Michel cerfvoliste
Donateurs
Donateurs
Messages : 9657
Enregistré le : sam. mai 05, 2007 9:43 am
Localisation : Chambon la Forêt - LOIRET
A remercié : 6095 fois
A été remercié : 2238 fois

Message par Michel cerfvoliste » ven. avr. 04, 2008 6:30 pm

Bravo, tes explications me paraissent claires, Cela marche-t-il à chaque fois ? Faut-il en rater quelques unes avant de réussir ?

A bientôt, merci, Michel
En cours : Le Caudron C272 LUCIOLE de Philippe RENNESSON
Quelques modèles de HY
Mon album : http://www.maquettes-papier.net/galerie ... ?cat=10339

Avatar du membre
jast2000
Papier 60 grammes
Papier 60 grammes
Messages : 301
Enregistré le : lun. nov. 12, 2007 1:38 pm
Localisation : Suisse
A remercié : 0
A été remercié : 20 fois

Message par jast2000 » ven. avr. 04, 2008 7:21 pm

Hello,

sur une trentaine de pièces réalisées à ce jour, seulement 2 ampoules se sont cassées jusqu'à ce que je pense à utiliser le boulon. au début en effet je voulais fraiser jusqu'à création du trou. Il faut fraiser juste pour affaiblir le verre ensuite une petite frappe sec et douce et c'est ouvert comme avec un emporte pièce.
Mode de faire des avions sous ampoules électriques, suivre ce lien
topic3996.html" onclick="window.open(this.href);return false;
