Bonjour amis de l'architecture sacrée !
Mon prochain grand projet nous mène à Barcelone, où je vais construire la Sagrada Familia de Gaudí.

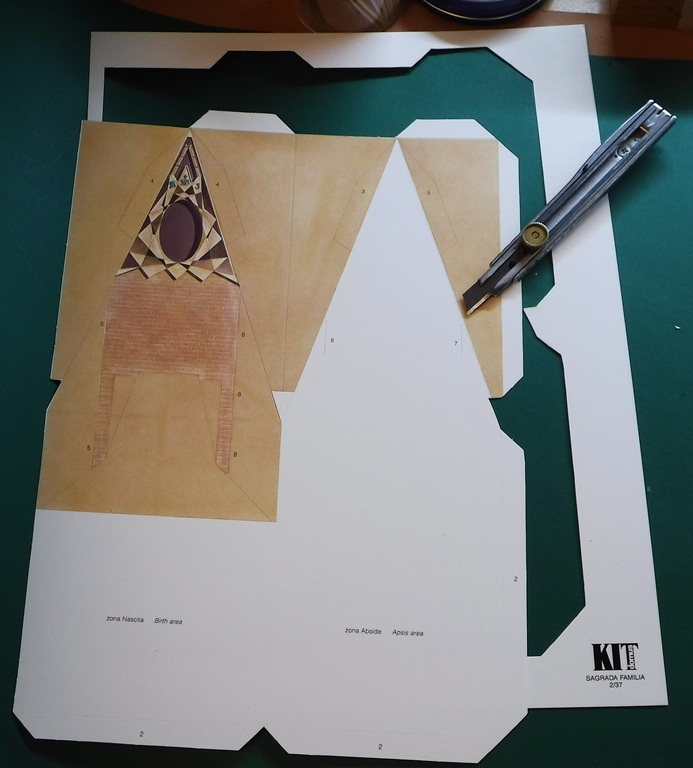

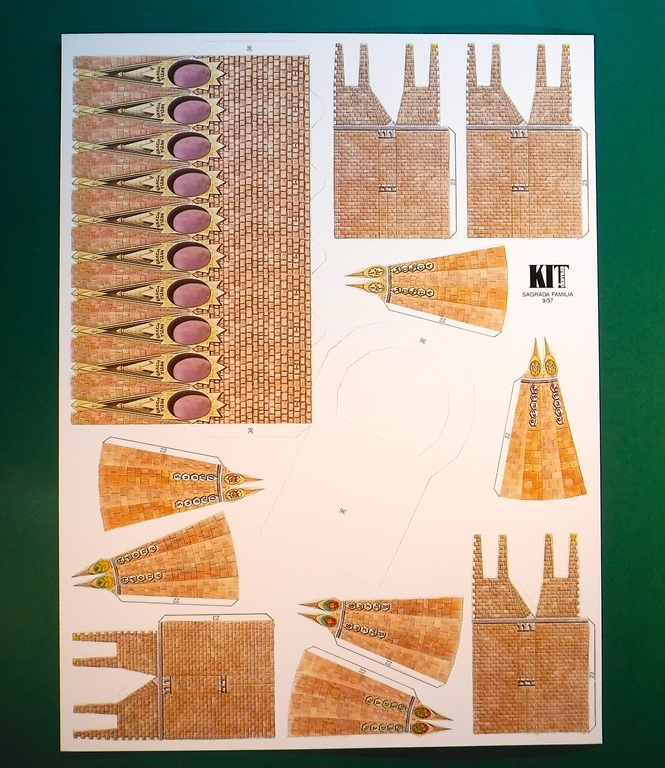

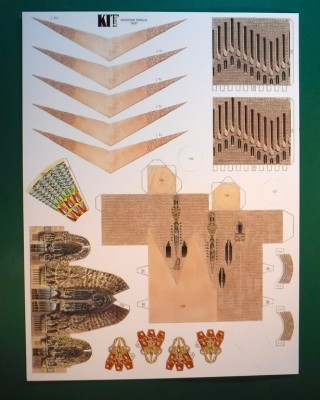

Comme toujours chez Domus, les composants sont prédécoupés et présentent une belle texture.
Il y a 825 composants répartis sur 37 feuilles.

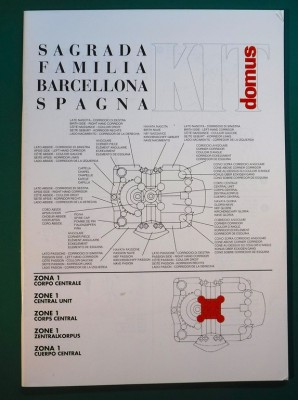

S'ajoutent 68 pages d'instructions de construction esquissées !
Avec ses 58 cm de haut, ce sera une maquette imposante.
L'original est encore en construction ; bien sûr, j'essaierai de terminer ma maquette un peu plus tôt.
L'objectif initial d'achever l'église pour le 100e anniversaire de la mort de Gaudí en 2026 n'est plus considéré comme réaliste depuis 2020. En l'absence d'interruptions imprévues, l'achèvement est prévu pour 2033 au plus tard.
Cordialement,
Kurt
Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Commençons…
- Fichiers joints
-
- Je commence par le corps central
-

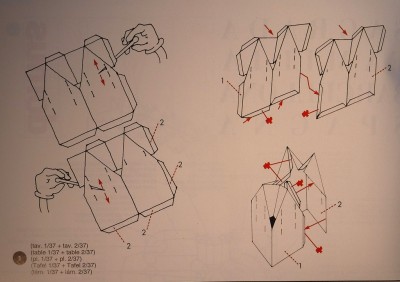

- … Les instructions de montage sont des croquis, avec la remarque pour élargir les fentes à l'aide d'une aiguille.
-
- commence par le corps central… L
-

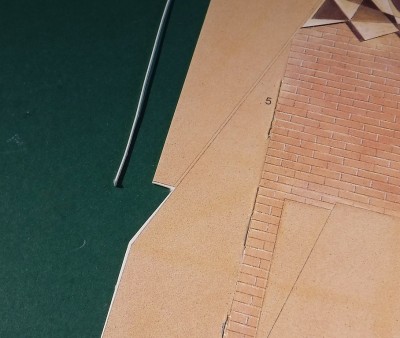

- Les instructions de montage sont des croquis, avec la remarque pour élargir les fentes à l'aide d'une aiguille.
-

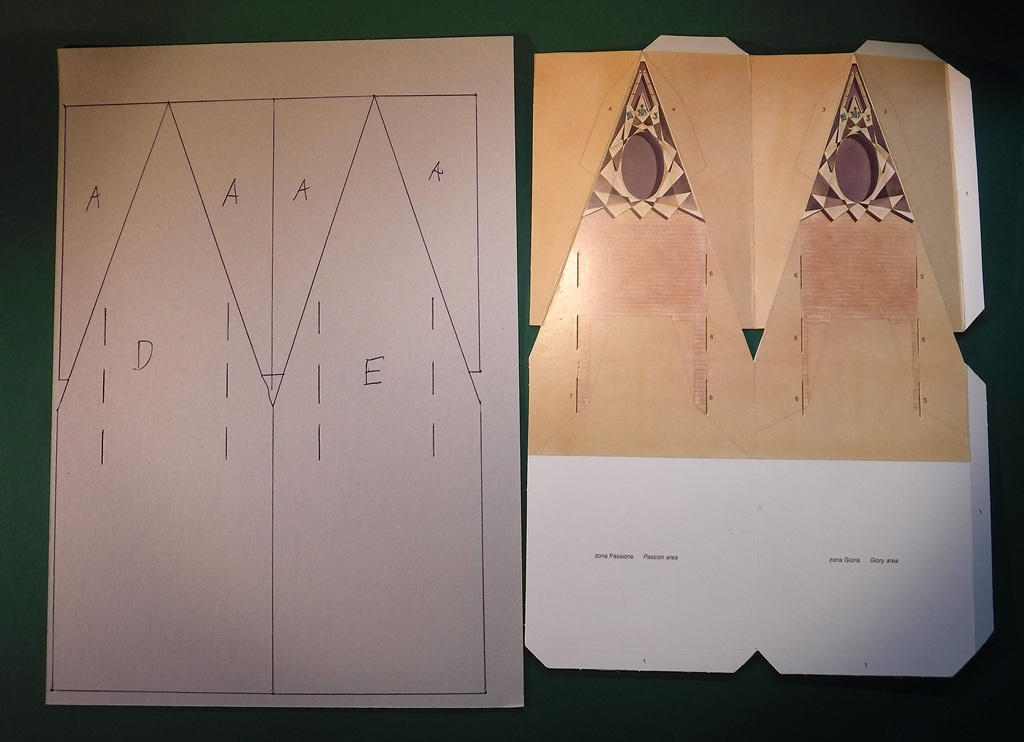

- Maintenant, « copiez » les renforts (1 mm).
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Ensuite...
- Fichiers joints
-

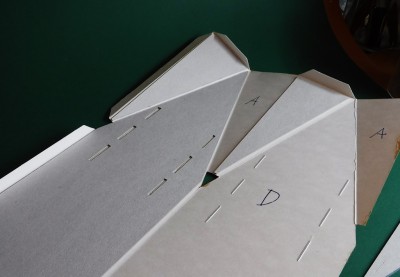

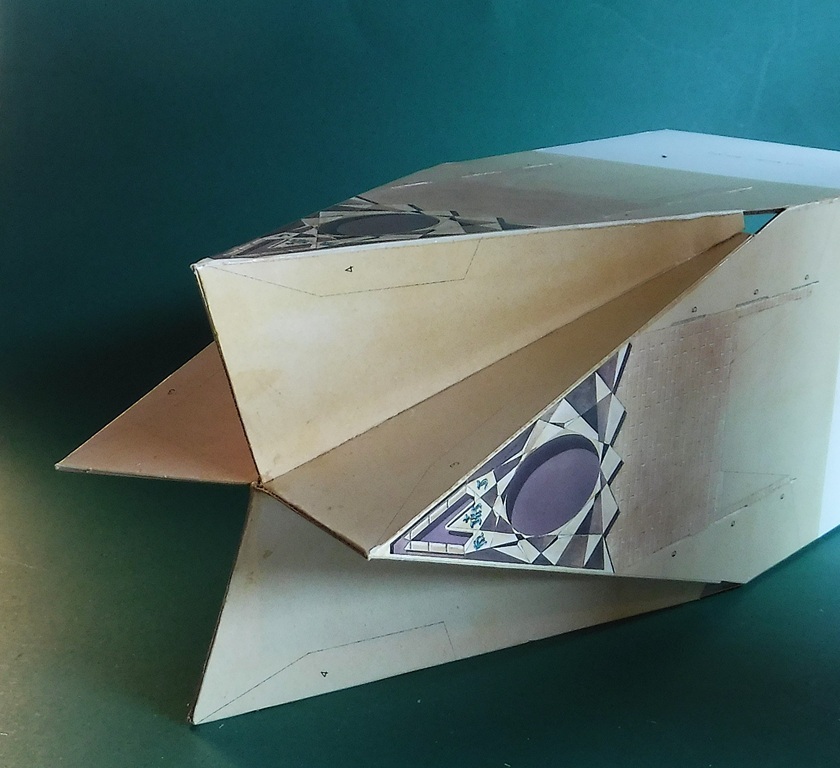

- Collez d'abord les renforts sur les languettes, en veillant à laisser les fentes ouvertes...
-

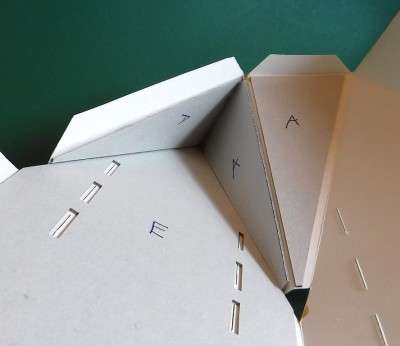

- Après avoir collé les languettes, ajoutez toujours les renforts suivants ; cela renforcera également les languettes collées.
-

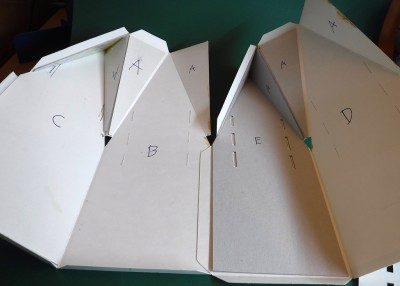

- semblez maintenant les parties 1 et 2...
-

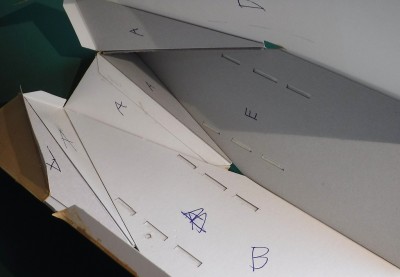

- ... et installez les renforts suivants...
-

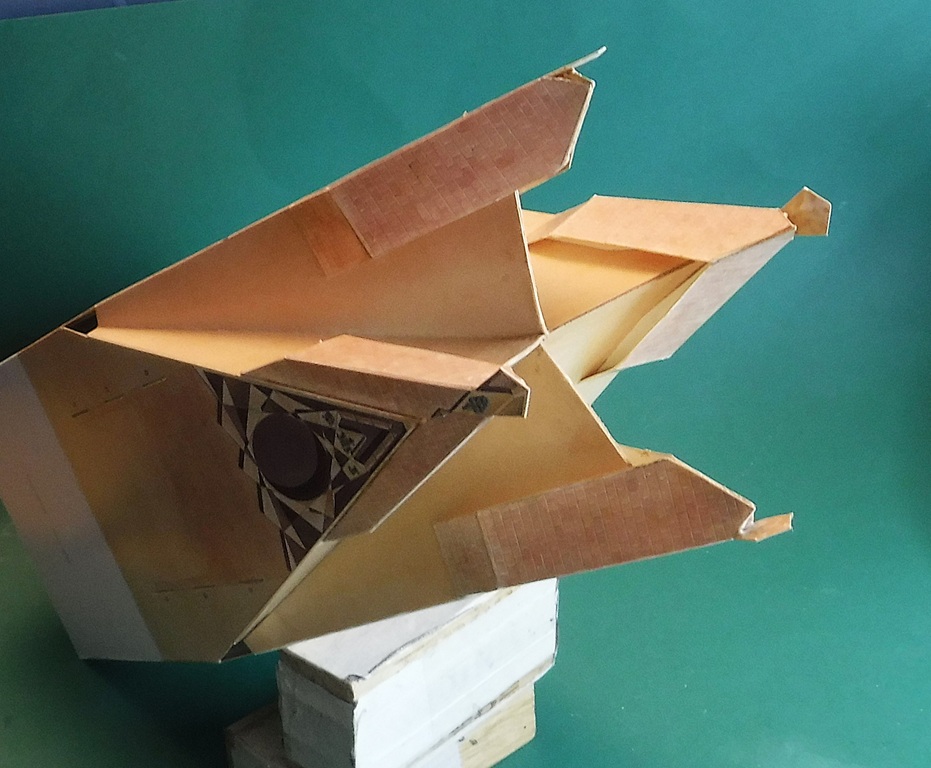

- ... jusqu'à ce que les fondations de la tour centrale soient enfin en place ; elles sont très stables.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
....
- Fichiers joints
-
- Phase 2 ...
-

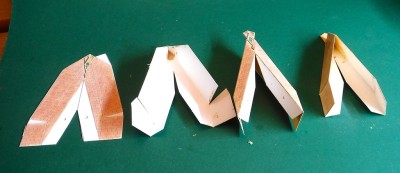

- ...Préparer les pièces 3 et 4 ..
-

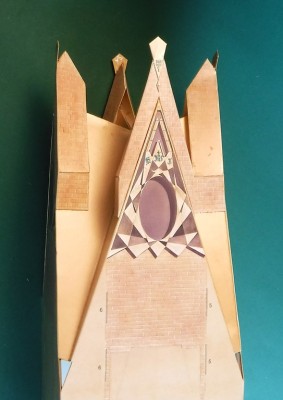

- ...et les coller sur les quatre pignons ...
-
- ... Vue de dessus.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
.............
- Fichiers joints
-

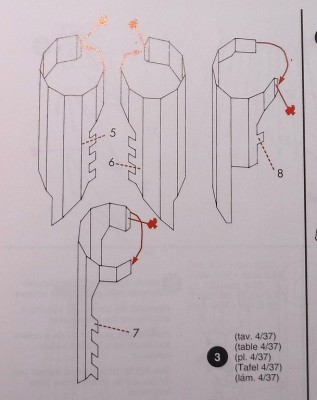

- Phase de construction 3…
-
- … il y a quatre pièces à installer. Attention à ne pas plier les languettes !
-
- s quatre pièces sont collées et mises de côté pour le moment.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
..................
- Fichiers joints
-

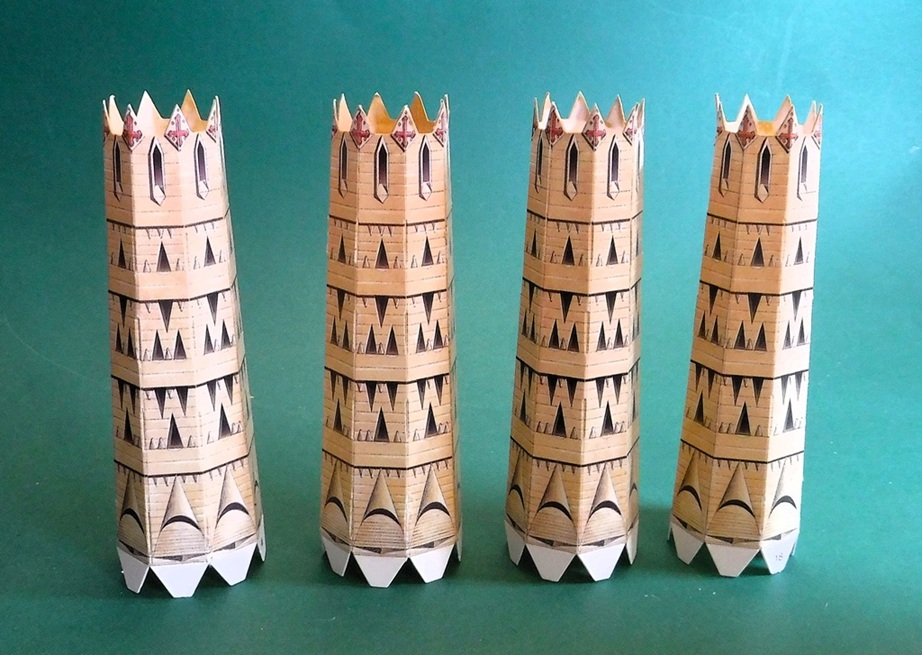

- Phase de construction 4…
-

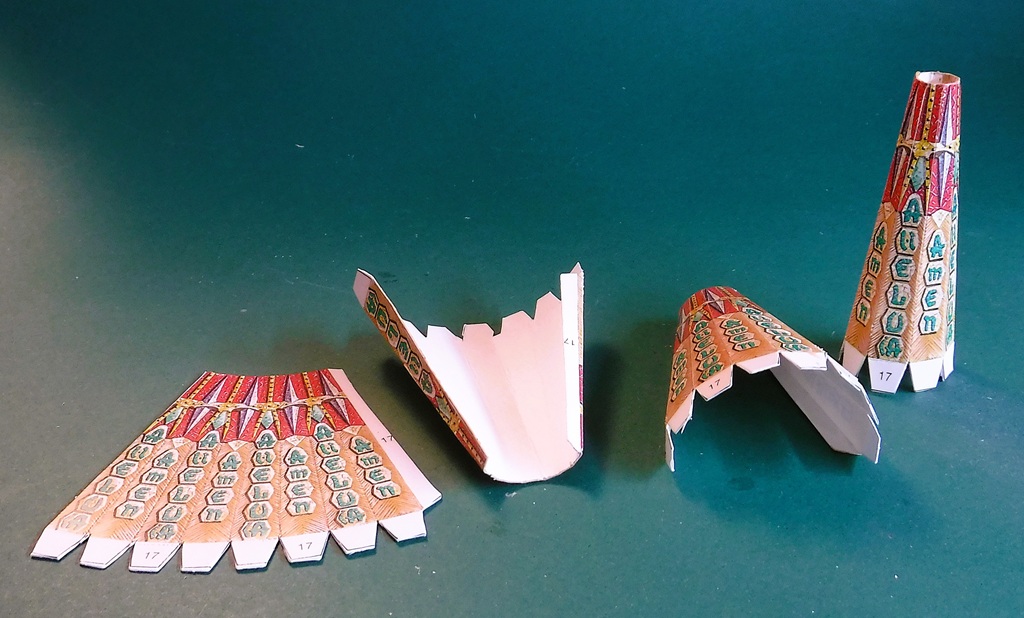

- … quatre parties de la partie 17…
-

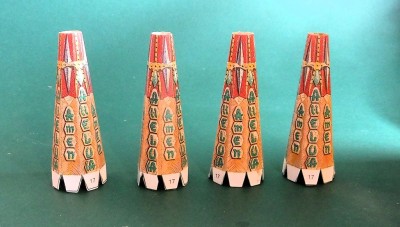

- … assemblées.
-

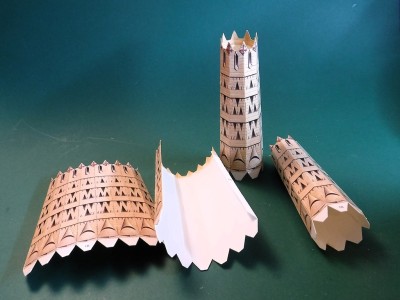

- atre parties de la partie 18… e
-
- en production en série.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Bonjour à tous ....
- Fichiers joints
-

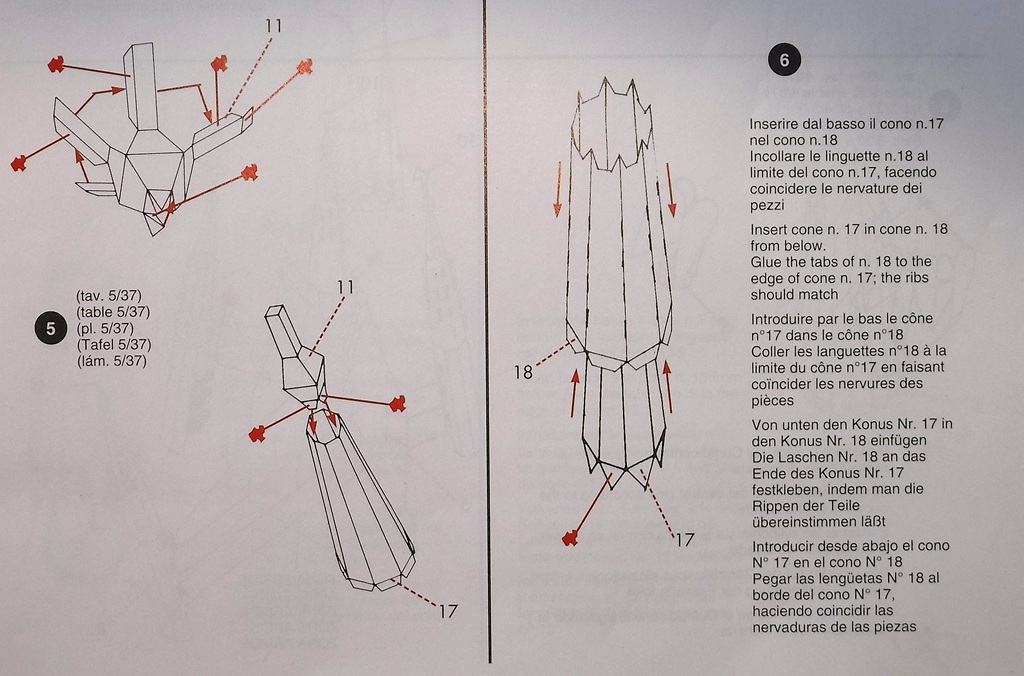

- Étapes de construction 5 + 6…
-

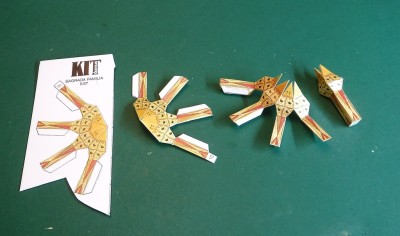

- … Collez la pièce 11 quatre fois…
-
- … et placez-la dessus…
-

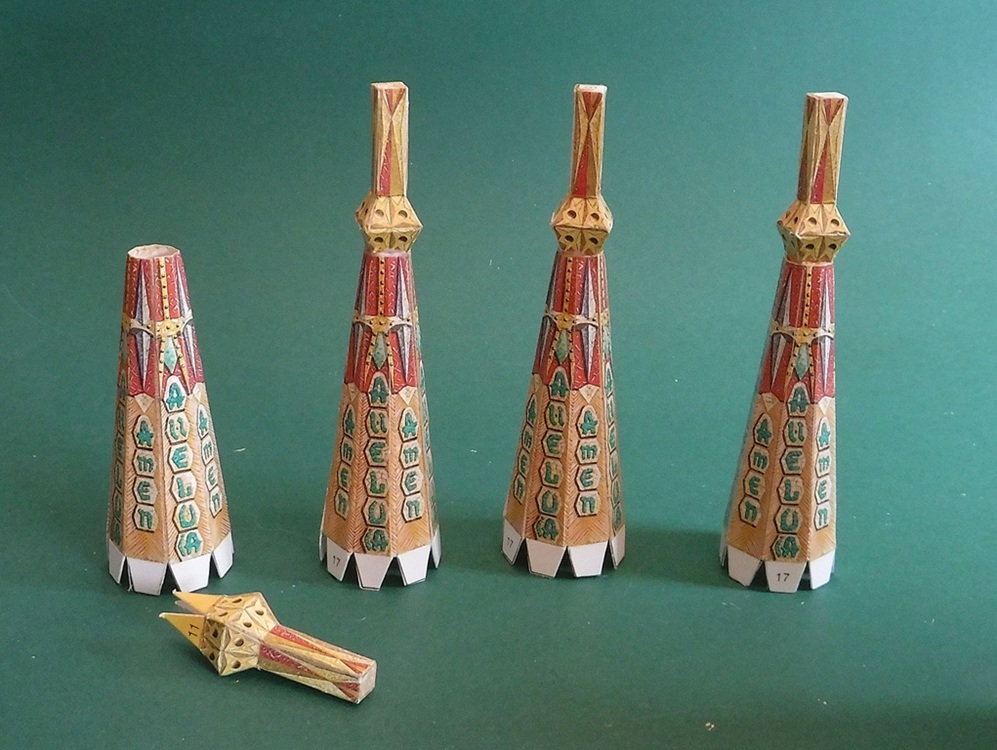

- … Insérez maintenant la pièce 17 dans la pièce 18 par le bas et l'intérieur…
-
- … et collez-la par l'intérieur.
Et maintenant, direction Ried pour le salon du modélisme.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Bonjour, après Ried, on passe à autre chose...
- Fichiers joints
-
- Phase de construction 7...
-

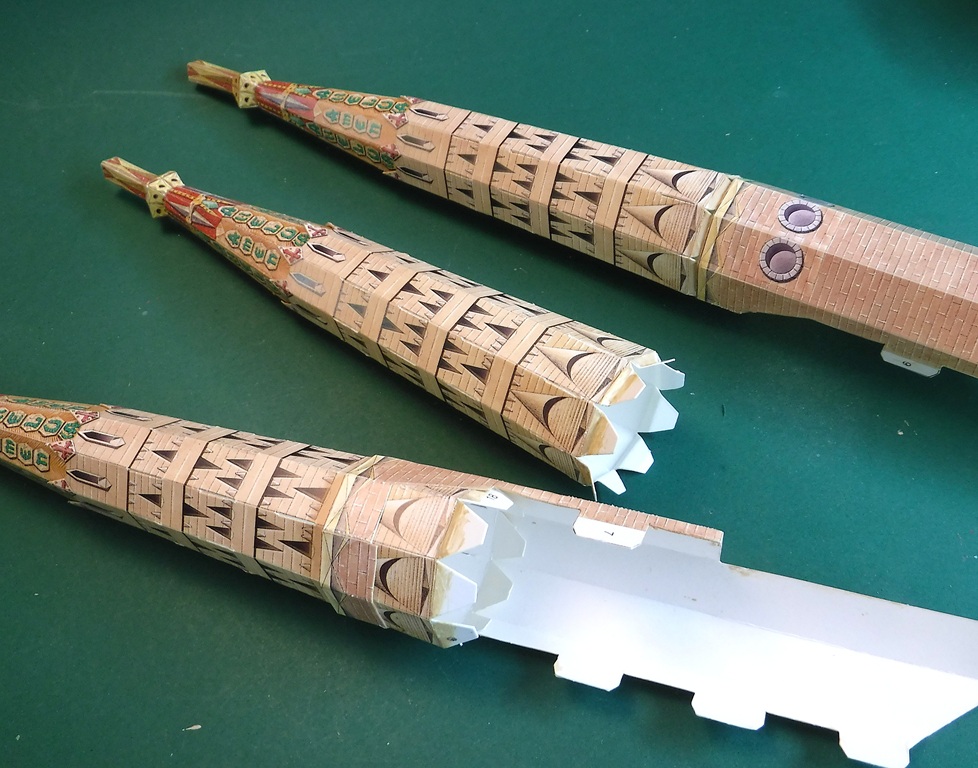

- ... comme les flèches ne rentrent pas dans la partie inférieure, je dois trouver une solution...
-

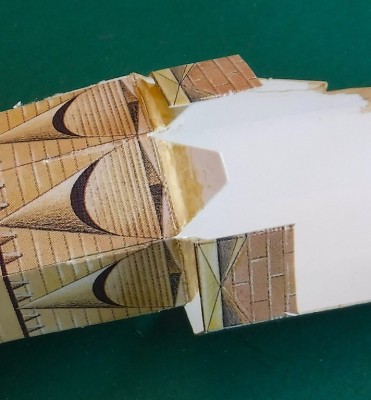

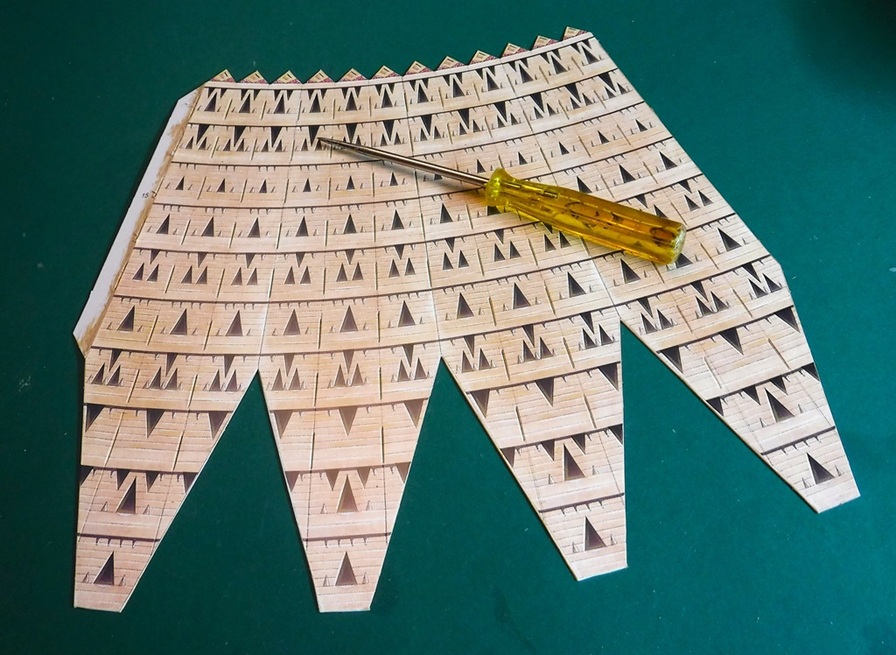

- ... 1. Je sépare à nouveau la partie inférieure. 2. Les languettes adhésives sont repliées vers l'intérieur et l'extérieur.
3. Maintenant, je colle un segment après l'autre...
-
- ... après un travail fastidieux, presque rien de ma transformation n'est visible. Je suis satisfait.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
................
- Fichiers joints
-

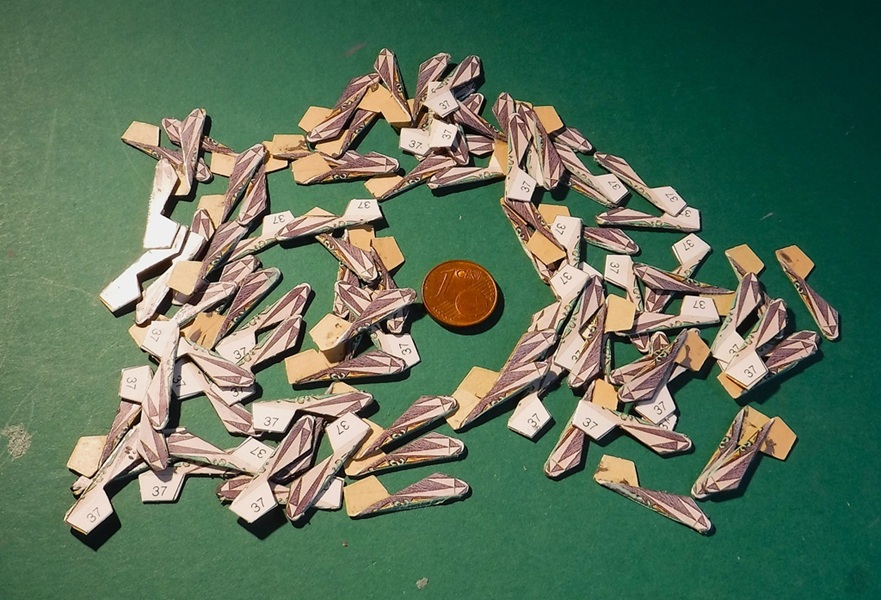

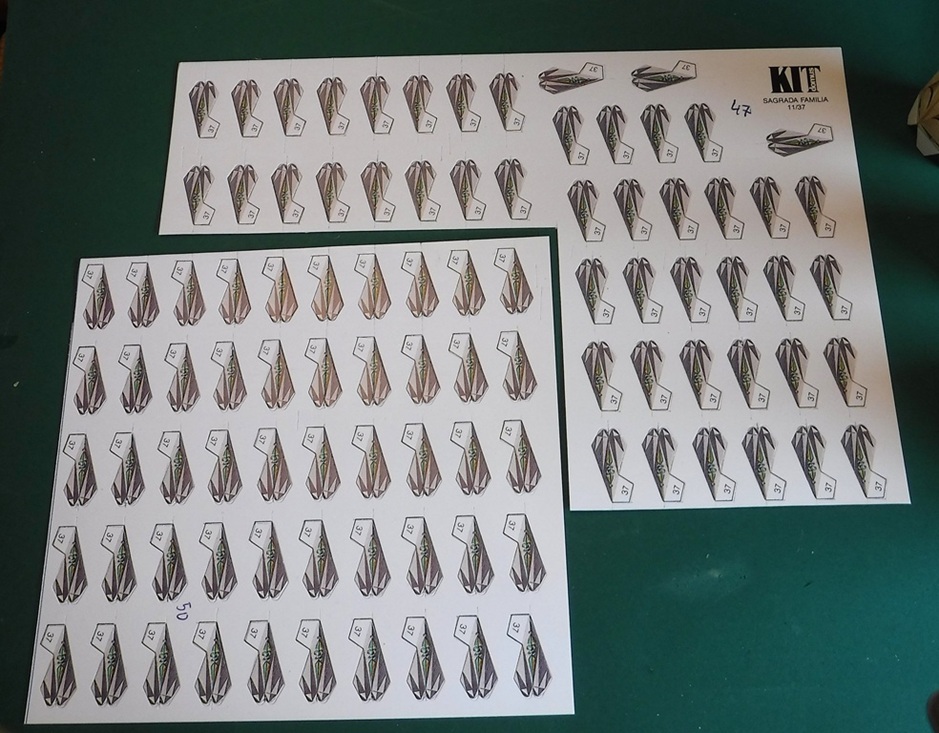

- Cent quatre fois la partie 37…
-

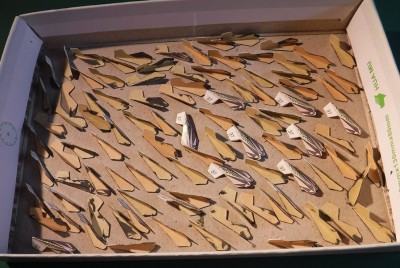

- … bien que les pièces soient pré-perforées, elles doivent être découpées au cutter.
Sans cela, certains éléments graphiques seraient endommagés. Toutes les pièces ont été découpées, pliées et les bords ont été colorés…
-
- … collés et le bord avant a été coloré en turquoise…
-

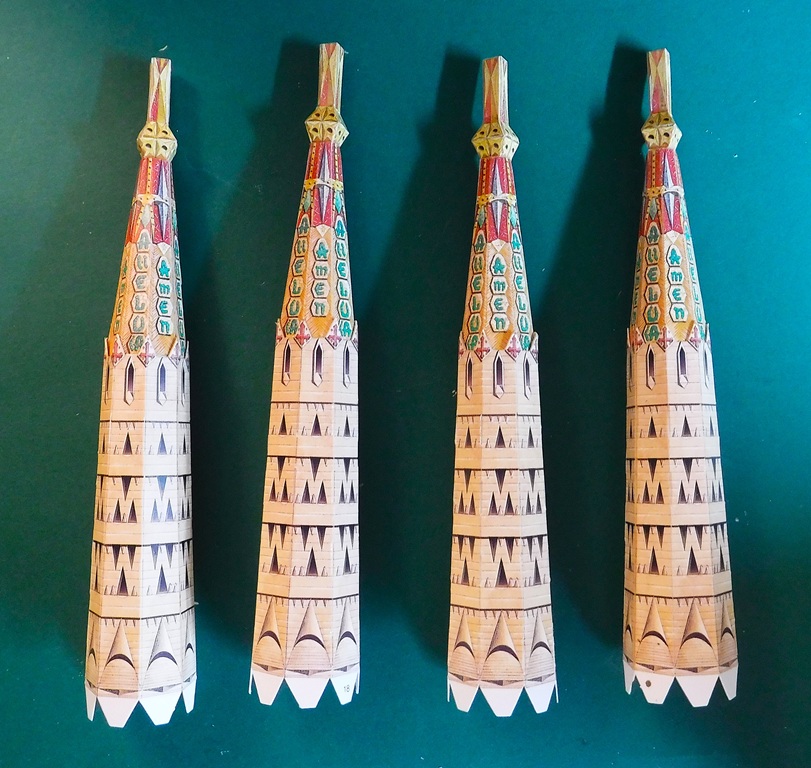

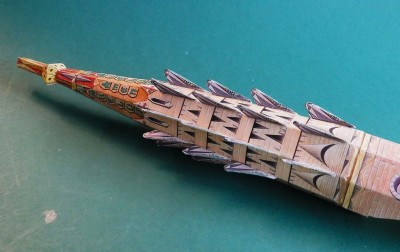

- … et la première flèche a été immédiatement décorée de 26 branches.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Bonjour à tous...
Et maintenant...
Et maintenant...
- Fichiers joints
-

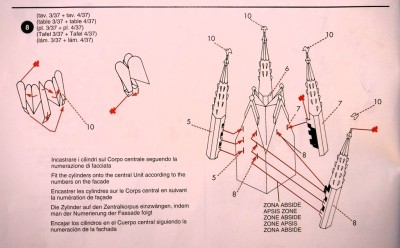

- Phase de construction 8...
-

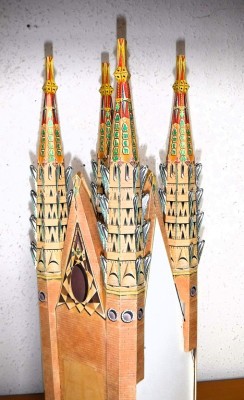

- ... les quatre tours avec les branches ont été ajoutées au corps central.
-

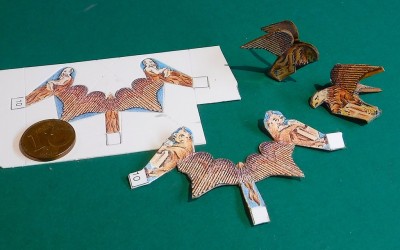

- s figurines sont assemblées...
-

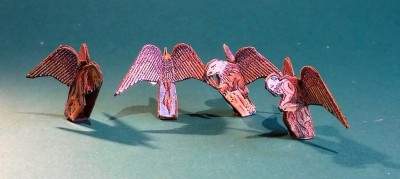

- . Aigle, Lion, Taureau et Verseau ?
-

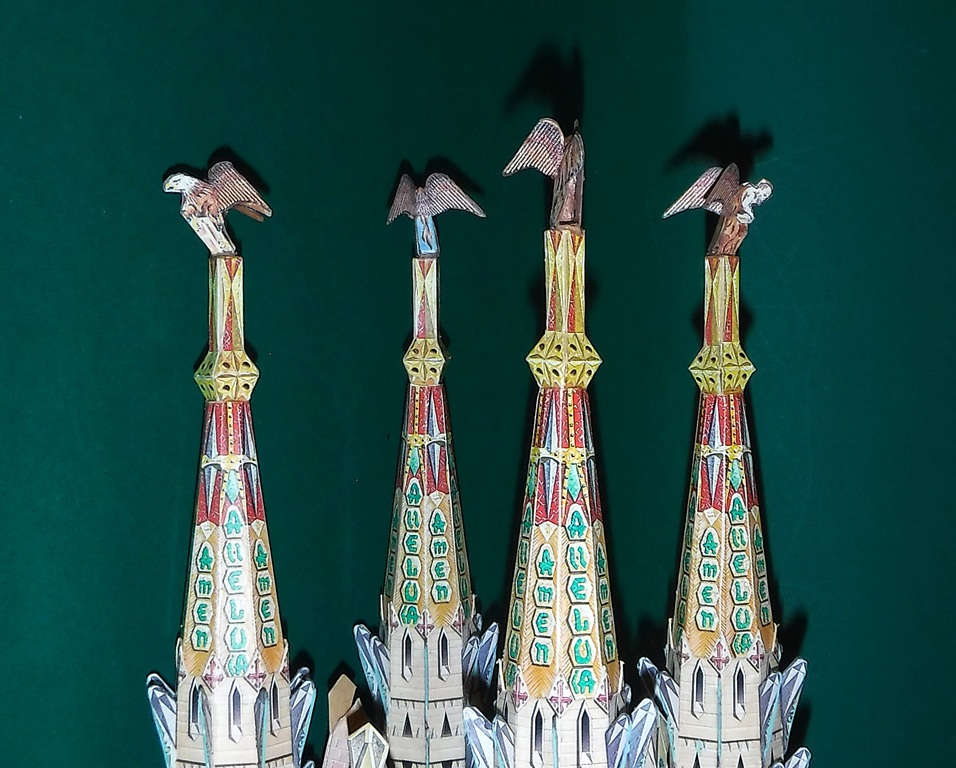

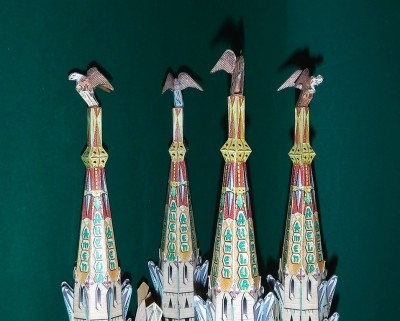

- . Maintenant, les figurines sont placées au sommet des tours.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Et maintenant…
- Fichiers joints
-

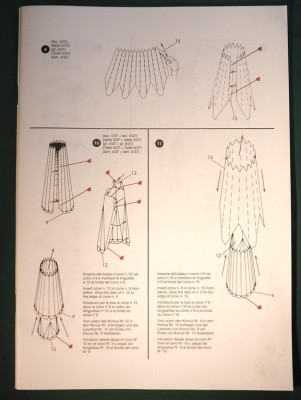

- Phases de construction 9 à 11…
-
- … Partie 15, où il faut découper 84 fentes supplémentaires…
-

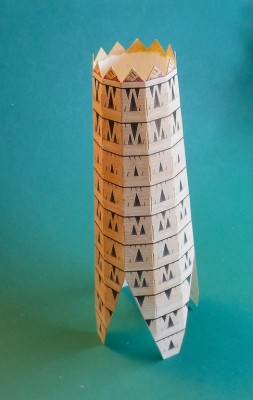

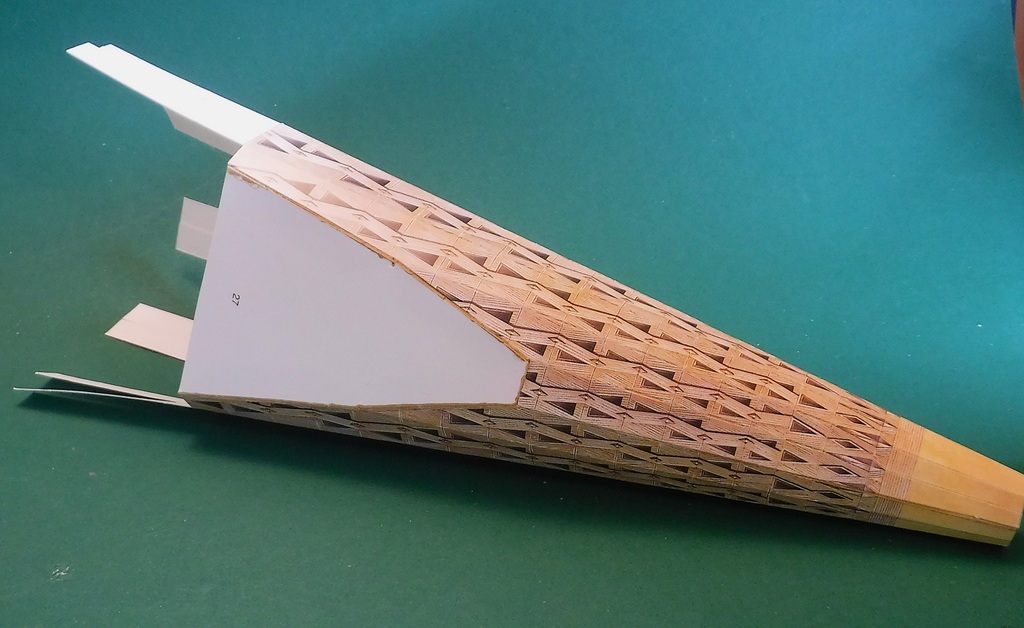

- … et les coller ensemble pour former un cylindre…
-

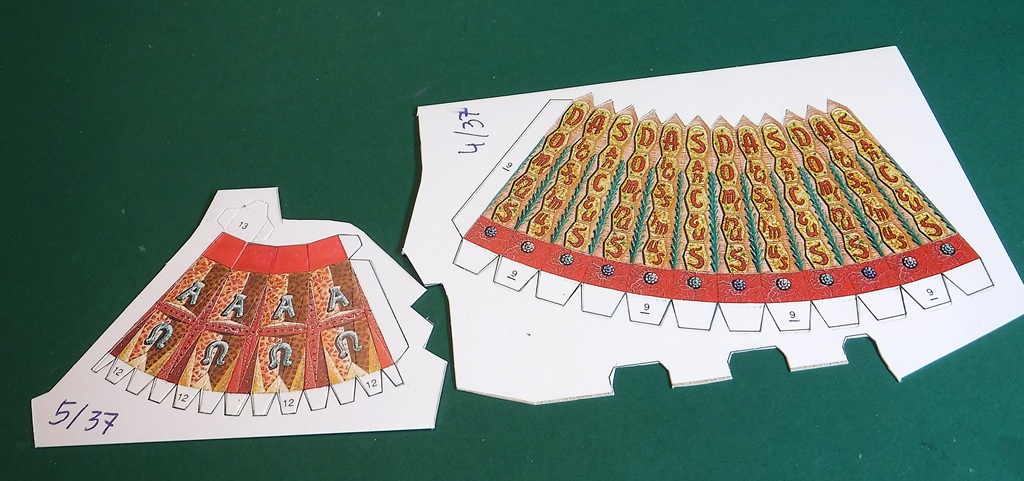

- Pièces 9 et 12…
-

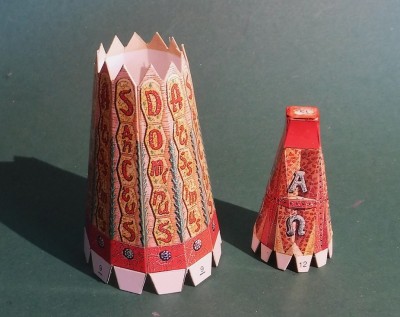

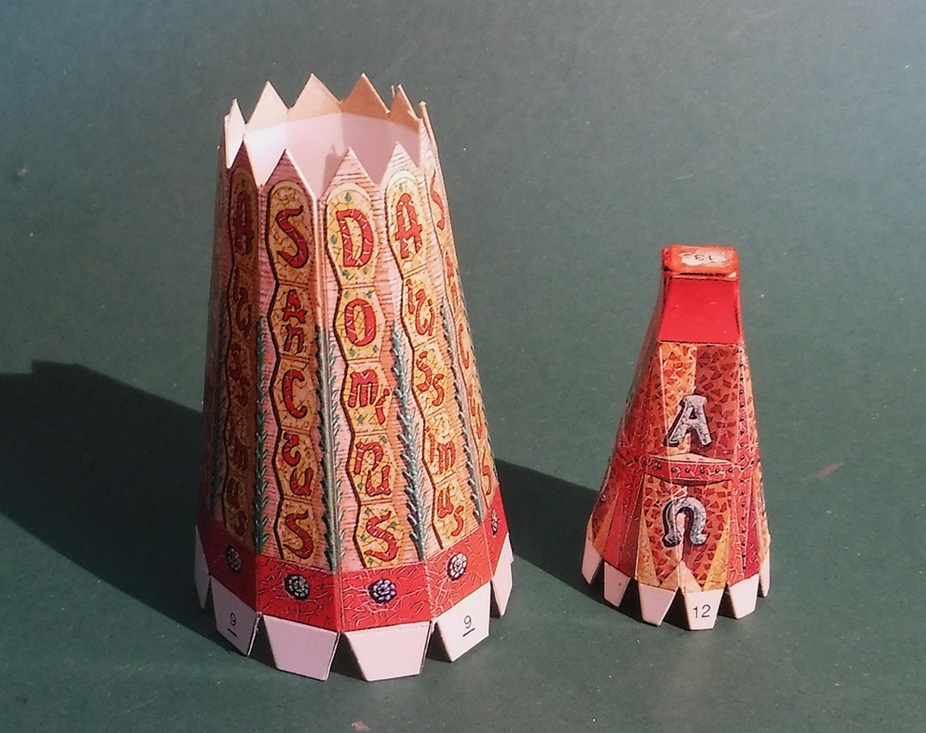

- … collées ensemble, laissez sécher complètement.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Bonjour à tous,
Après Nitra, la routine de bricolage quotidienne continue…
Après Nitra, la routine de bricolage quotidienne continue…
- Fichiers joints
-

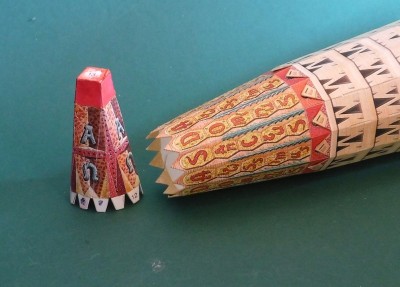

- Insérez la pièce 12 par l'intérieur et collez-la…
-

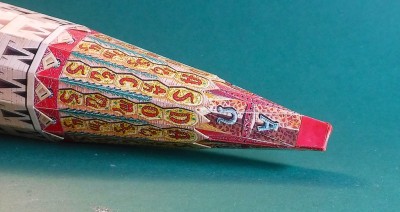

- … et insérez et fixez également la pointe par le dessous.
-

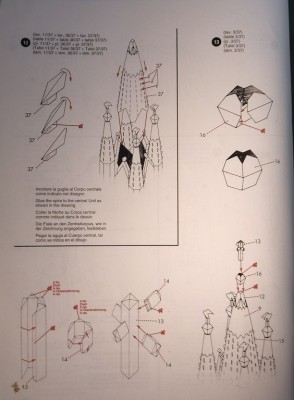

- ase de construction 12/13… m
-

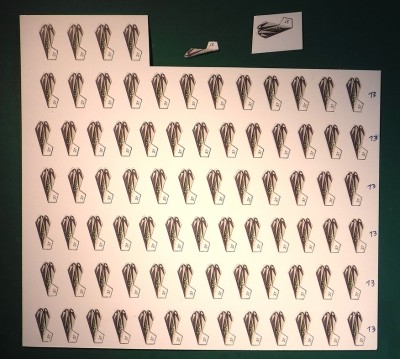

- maintenant les 84 branches suivantes…
-
- … à travailler.
Cordialement,
Kurt
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
..............
- Fichiers joints
-

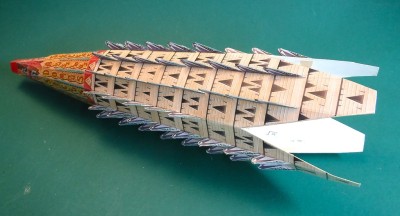

- Les branches furent placées sur la flèche...
-

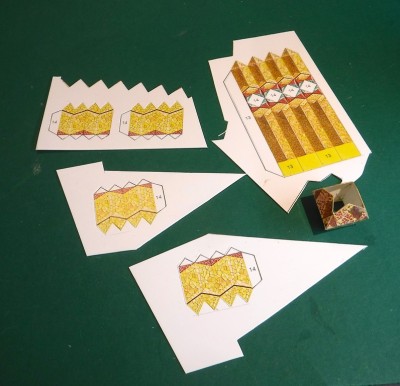

- ... les éléments de la grande croix...
-
- ... les différents segments furent assemblés...
-

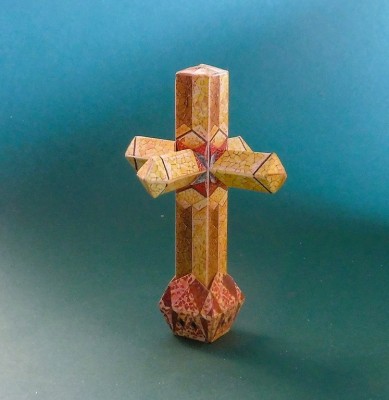

- ... et reliés...
-

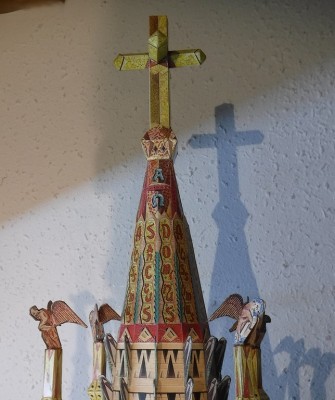

- Après séchage complet, la croix fut mise en place, puis la flèche.
Ainsi, la Zone 1, la structure centrale, est terminée. Une construction intéressante, malgré quelques imprécisions, qui peuvent toutefois être corrigées plus ou moins.
Cordialement,
Kurt
-
RonaldoM
- Papier 160 grammes
- Messages : 897
- Enregistré le : mer. mars 16, 2011 6:40 pm
- Localisation : Brésil
- A remercié : 204 fois
- A été remercié : 703 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Félicitations pour choisir cette maquette. Elle sera très intéressante prête
-
Spitfire Steiermark
- Papier Photo
- Messages : 1107
- Enregistré le : dim. déc. 11, 2022 1:13 pm
- A remercié : 225 fois
- A été remercié : 2342 fois
Re: Basilique de la Sagrada Familia - Barcelone - Domus - 1:300.
Bonjour Ronaldo,
Oui, c'est un modèle intéressant, mais il va me prendre beaucoup de temps.
Oui, c'est un modèle intéressant, mais il va me prendre beaucoup de temps.
- Fichiers joints
-

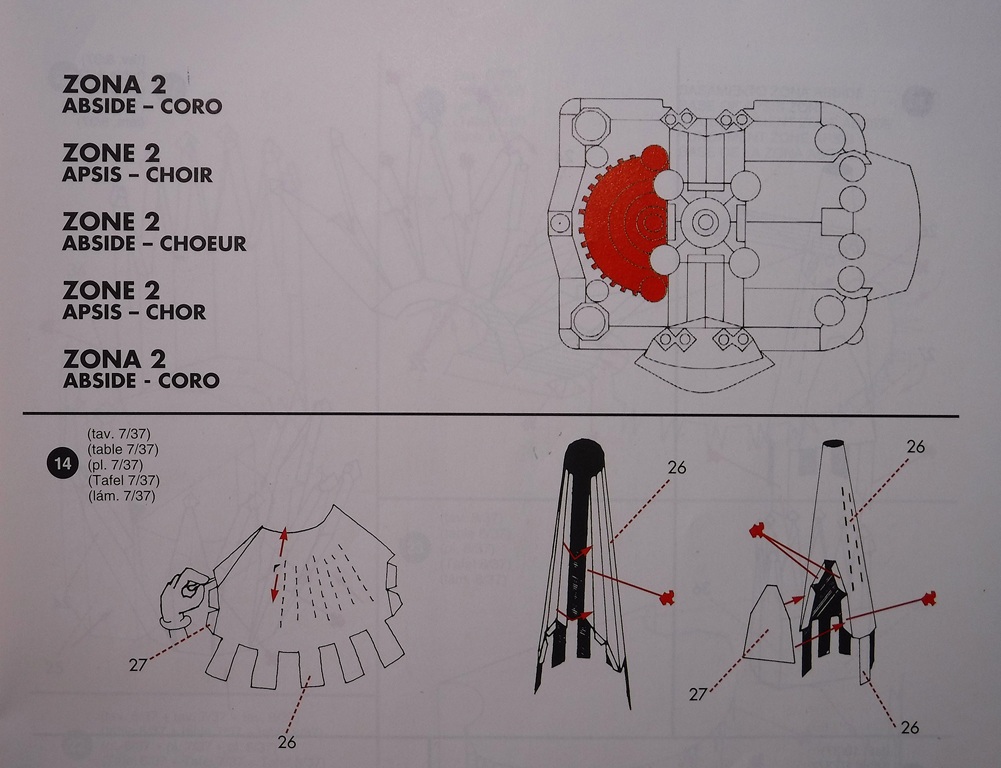

- Passons maintenant à la zone 2, l'abside et le chœur… Nous poursuivons la construction à l'étape 14…
-
- ollez les pièces 26 et 27 e
-
- nsemble et installez le renfort de 1 mm à l'intérieur.
