Mirage III et dérivés (1/200)

[Yoda]

Encore un beau petit nouveau ! Bravo .

[cafecomics]

Merci. Le petit nouveau est maintenant colorié !

Edit : Pour le futur pdf "Mirage IIIE français, 2ème partie".

Moui, c'est le Mirage III qui est en couverture du WingMasters qui vient de sortir. Ce pdf contiendra aussi un IIIR et un IIIRD de feue la 33ème escadre de reconnaissance. Je préférerais éviter qu'ils soient tous les 2 du 3/33 "Moselle". Ou alors je mets un IIIE à tête de sioux du Lafayette ?

Re-Edit : Apparemment ce IIIE devait aussi avoir des bandes de couleurs sur les ailes. Ses insignes devaient être un poil plus grands également. Mais bon, comme je n'ai pas de photos du vrai...

[cafecomics]

<-- couic, Firefox et/ou le site ont fait n'importe quoi -->

[cafecomics]

Bientôt un Mirage IIIR et un RD en téléchargement avec le IIIE du post précédent. Je dois aussi refaire les réservoirs de 1300 et 1700 litres mais ils auront droit à un fichier à part.

[cafecomics]

Voici enfin les PDF des Mirage III sud-africains : 3 chasseurs-bombardiers monoplaces, 2 monoplaces de reconnaissance et un biplace d'entraînement. Deux unités sont représentées : le squadron 2 et la 85 Combat Flying School. Ces unités volent aujourd'hui respectivement sur JAS 39 Gripen C/D et BAe Hawk Mk. 120.

MirageIIIEZ-1_200-mod3g-za-partie1.pdf

South African Air Force, Squadron 2 -> Mirage IIIEZ (alu) + Mirage IIIEZ (camo) + Mirage IIIRZ (camo européen)

(1.11 Mio) Téléchargé 318 fois

pdfc-MirageIIIEZ-1_200-mod3g-za-partie1.pdf

Le même qu'au-dessus mais en version allégée via PDF creator

(398.53 Kio) Téléchargé 286 fois

MirageIIIEZ-1_200-mod3g-za-partie2.pdf

South African Air Force, 85 CFS -> Mirage IIIEZ (camo) + Mirage IIIDZ (camo)
South African Air Force, Squadron 2 -> Mirage IIIR2Z (camo)

(1.07 Mio) Téléchargé 280 fois

pdfc-MirageIIIEZ-1_200-mod3g-za-partie2.pdf

Le même qu'au-dessus mais en version allégée via PDF creator

(385.12 Kio) Téléchargé 284 fois

Les 3 DZ sont les seuls Mirage III/5/50 biplaces au monde dotés du bossage abritant le radar doppler du IIIE. Les 11 D2Z qui ont suivi ne l'ont pas.

[raikonen]

salut petite question , pense tu qu'en imprimant sur du 2 page par feuille sa ne sera pas trop petit ?

[Yoda]

Hello le modèle fait dans les 7,5cm environ donc il ferait dans les 3-4 cm, çà va être dur^^

[cafecomics]

salut petite question , pense tu qu'en imprimant sur du 2 page par feuille sa ne sera pas trop petit ?

Tu trouves que 70 x 41 mm c'est pas assez petit ? Tu veux du 48 x 29 mm ?

Essaie ce pdf, Le cadre autour des modèles est du A5. Pour l'échelle, c'est a priori du 1:283 si je ne me plante pas.

pdfc-MirageIIIE-1_283-mod3g-fr-partie-2-format_A5.pdf

(400.33 Kio) Téléchargé 293 fois

(edit: pour revenir au 1:200, imprimez à 141% centré... Je ne posterai le vrai 1:200 qu'après avoir monté le IIIE et vérifié que les bandes de couleurs s'alignent bien)

[raikonen]

ba enfait il faudrais que sa passe avec des vehicule au 1/100 eme au pire je testerai la taille d'origine avant

[AUTO-DISYGNE]

Bientôt un Mirage IIIR et un RD en téléchargement avec le IIIE du post précédent. Je dois aussi refaire les réservoirs de 1300 et 1700 litres mais ils auront droit à un fichier à part.



Ils sont chouettes tes avions , et mercide partager tes models pour les autres

[cafecomics]

Merci Auto-Disygne. Ton Land-Rover est à tomber par terre et la remorque est également superbe.

ba enfait il faudrais que sa passe avec des vehicule au 1/100 eme au pire je testerai la taille d'origine avant

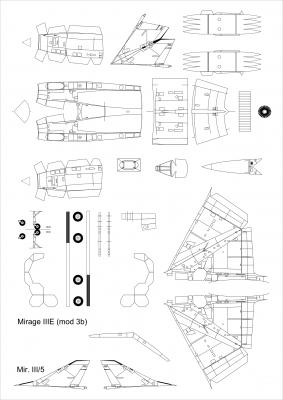

Donc c'est plutôt un modèle au 1:100ème que tu veux. Là c'est plus compliqué. Il faut agrandir le modèle et réarranger les pièces pour qu'elles tiennent sur une page A4. Voir le vieux "mod 3b" au 1/100 que j'avais fait il y a bien longtemps (et jamais monté). C'est un export de la page A4.

(mon Mirage IIIE a connu quelques évolutions depuis ce "mod 3b")

D'un autre côté mes pdf sont en vectoriel. Tu peux donc les ouvrir dans ton logiciel de dessin vectoriel préféré, virer deux avions, agrandir le 3ème, grouper les différentes formes/fonds pour chaque pièce et les réordonner sur la page. Attention à l'épaisseur des traits sur les insignes d'escadrilles.

EDIT: Mirage IIIE de l'EC 1/2 "Cigognes" au 1:100ème

pdfc-MirageIIIE-1_100-mod3g-fr-471-2-EF.pdf

On va voir tous les défauts ! :)
Pour les charges externes... mieux vaut supprimer les missiles et leurs rails pour ne garder que les pylones seuls.

(128.41 Kio) Téléchargé 329 fois

[cafecomics]

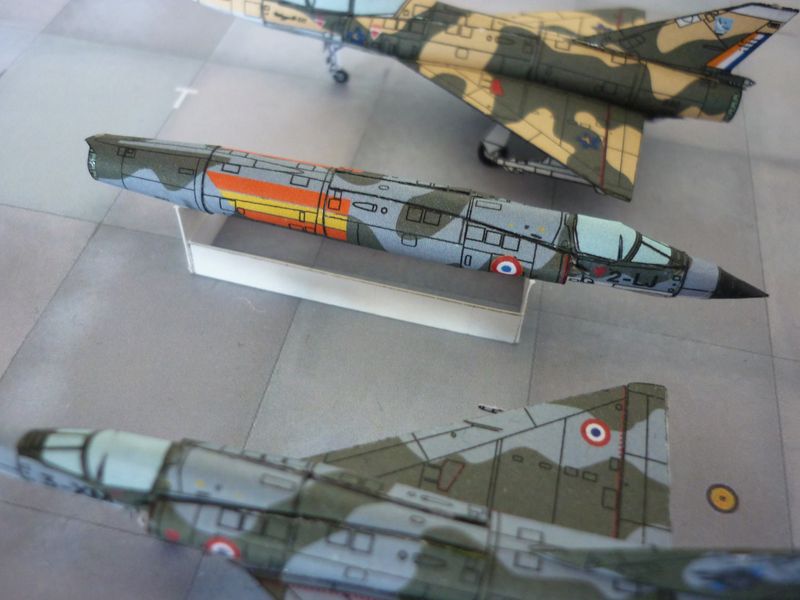

Les bandes de fuselage ont l'air d'être raccord.

Quelqu'un aurait le numéro 3 de Point Fixe Magazine ou le 158 de Réplic ? Cet avion (n° 557 codé 2-LJ) aurait aussi des bandes de couleurs sur l'extrados des ailes et j'aimerais savoir à quoi elles ressemblent.

[Yoda]

Hello, superbe les trois dernier sortie d'usine ! Et j'adore la version au 1/100 ! Je vais peut-être la faire^^
Bonne suite, amicalement Yoda .

[cafecomics]

Les deux autres datent des vacances précédentes.

Un truc qu'il faudrait améliorer pour le 1:100 : les carénages des charnières des volets. Pas du tout représentés au 1:200. Il y en a deux sous chaque aile. Les deux situé à l'extérieur peuvent être taillés dans les pylones des Magic. Pour ceux situés à mi-aile... eux bah, si vous avez un deuxième sets de pylones + magic...

[Yoda]

Problème , je crois que j'ai rien compris , tu veut dire qu'il manque des pièces pour le monter ?
Merci de ton aide .
